Name: Siemens 3RT2645-1AP05 Condensatorbescherming 3x NO 296 VA Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 s
Brand: Siemens
SKU: 2862401
Availability: BackOrder

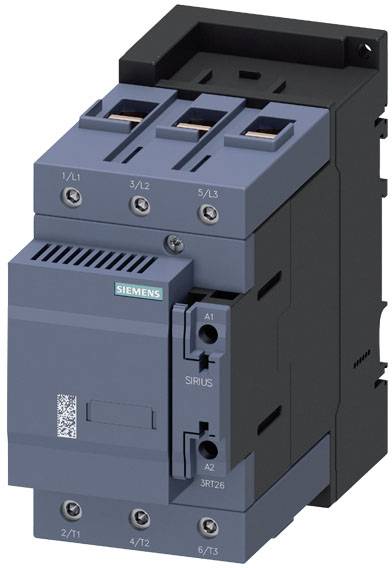

Een elektrische schakelaar van Siemens, model 'Sirius', doorgaans gebruikt in industriële toepassingen voor motorbesturing.

Een open schakelkast met kabels en besturingsapparatuur naast een regennat raam, waarachter een industriële machine zichtbaar is.

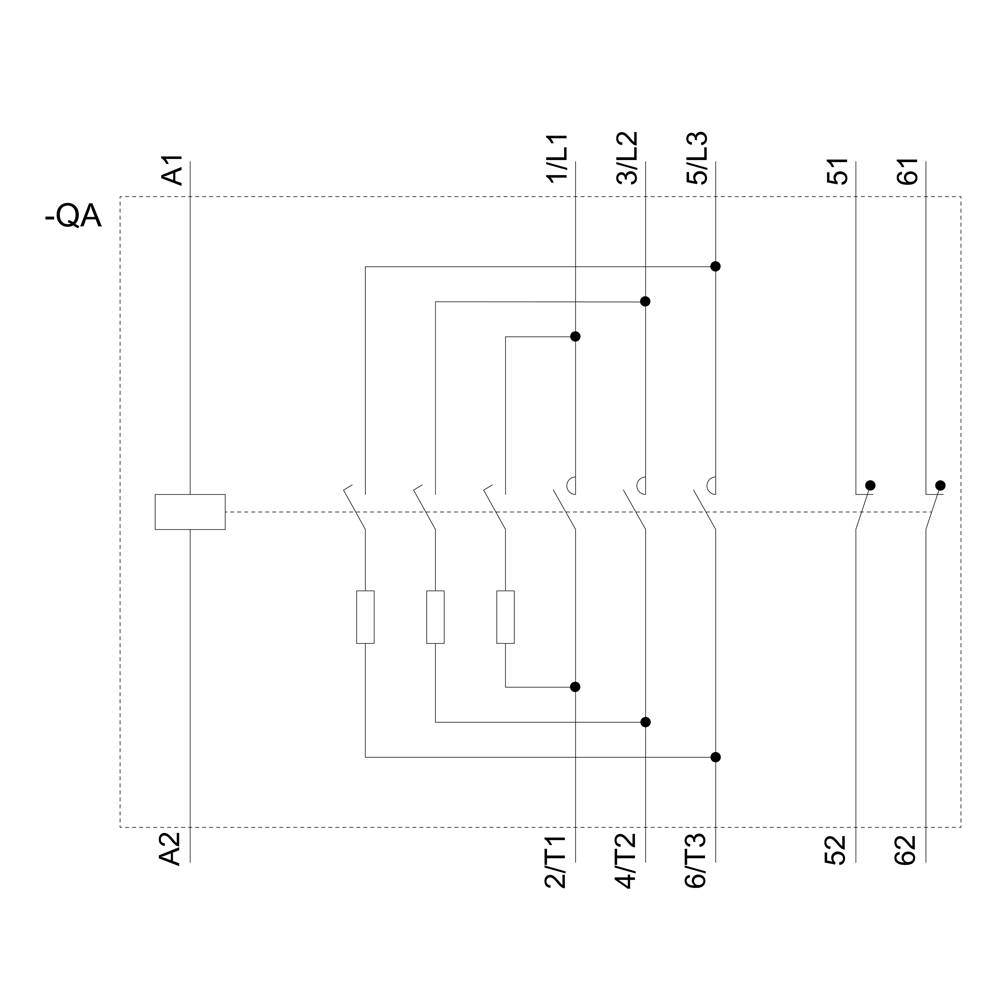

Technische tekening van een elektrisch bedradingsschema met geïdentificeerde aansluitingen A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 51, 52, 61, en 62.

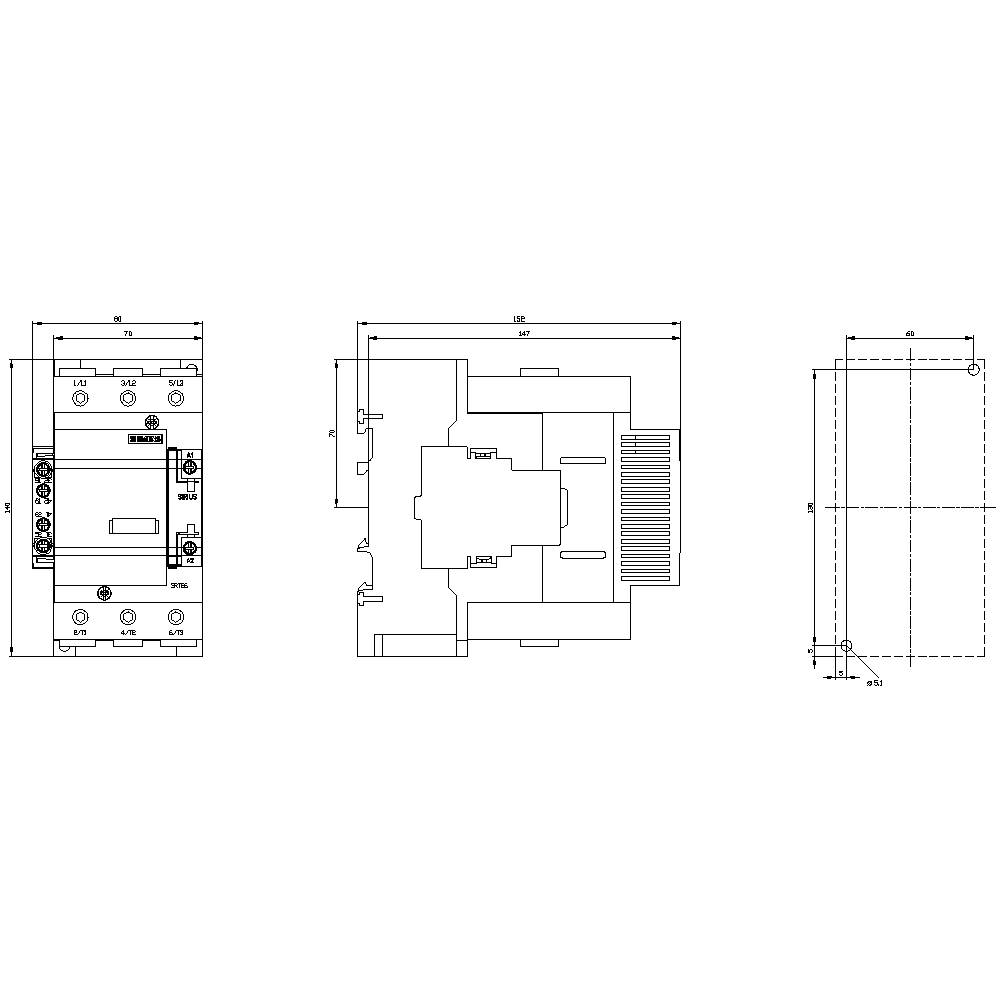

Technische tekening met voor-, zij- en bovenaanzicht van een elektrische schakelaar. Afmetingen en lay-outdetails zijn weergegeven.

1/4

Afbeelding vergelijkbaar

Soortnaam

Condensatorbescherming

Aantal polen

3-polig

Vermogen

296 VA

Aansluiting

Schroeven

Verpakkingswijze

Piece

Datasheet (PDF)

Leverbaar ma. 9 nov.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 470,25 / Stuk)

€ 508,26

-7 %

€ 470,25

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal NC's / voor hulpcontacten / aanbouwbaar: 1
Opstelhoogte / bij hoogte boven NN / maximaal: 2000 m.
Uitvoering van de zekeringsinzet / voor kortsluitbeveiliging van het hoofdstroomcircuit / bij koppelingstype 1 / vereist: G: 250 A (690 V, 50 kA)
Uitvoering van het zekeringsinzetstuk / voor kortsluitbeveiliging van de hulpschakelaar / vereist: G: 10 A (500 V, 1 kA)
Aanraakbeveiliging / voorzijde: Vingerveilig bij verticale aanraking van voren
Inbouwpositie: Bij verticaal montagevlak +/-180° draaibaar, bij verticaal montagevlak +/- 22,5° naar voren en achteren kantelbaar
Schakelfrequentie / bij AC-6b / bij 230 V / maximaal [1/h]: 200
Schakelfrequentie / bij AC-6b / bij 240 V / maximaal [1/h]: 200
Schakelfrequentie / bij AC-6b / bij 400 V / maximaal [1/h]: 100
Schakelfrequentie / bij AC-6b / bij 480 V / maximaal [1/h]: 60
Schakelfrequentie / bij AC-6b / bij 500 V / maximaal [1/h]: 60
Schakelfrequentie / bij AC-6b / bij 600 V / maximaal [1/h]: 40
Schakelfrequentie / bij AC-6b / bij 690 V / maximaal [1/h]: 40
Schakelfrequentie / bij AC-6b / bij 1000 V / maximaal [1/h]: 40
Uitbreiding van het product / hulpschakelaar: Ja
Toepassingsgebied: Voor het schakelen van capacitieve lasten, bijv. Condensatorbatterijen of omvormers
Aantrekvermogen / magneetspoel / bij AC: 296 VA
Hold-vermogen / magneetspoel / bij AC: 19 VA
Maximaal toegestane spanning voor veilige scheiding / tussen spoel en hoofdcontacten: 400 V.
Beschermingsklasse IP/de aansluitklem: IP00
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hoofdcontacten: 2x (8... 3/0), 1x (6... 3/0
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 16), 2x (18... 14), 2x 12
Soort aansluitbare kabeldiameters / voor hoofdcontacten / eendraads: 2x (10... 16 mmm/m)
Afsluitbare kabeldoorsnede / voor hoofdcontacten / eendraads / minimaal: 10 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / eendraads / maximaal: 16 mmm/m
Soort aansluitbare kabeldiameters / voor hoofdcontacten / eendraads of meerdraads: 2x (10... 70 mmm), 1x (10... 70 mmm)
Afsluitbare kabeldoorsnede / voor hoofdcontacten / meerdraads / minimaal: 10 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / meerdraads / maximaal: 70 mmm
Soort aansluitbare kabeldiameters / voor hoofdcontacten / fijndradig / met adereindbewerking: 2x (10... 50 mmm)
Soort aansluitbare kabeldiameters / voor hulpcontacten / eendraads: 2x (0,5... 1,5 mmm), 2x (0,75... 2,5 mmm), 2x 4 mmm
Soort aansluitbare kabeldiameters / voor hulpcontacten / eendraads of meerdraads: 2x (0,5... 1,5 mmm), 2x (0,75... 2,5 mmm), 2x 4 mmm
Soort aansluitbare kabeldiameters / voor hulpcontacten / fijndradig / met adereindbewerking: 2x (0,5... 1,5 mmm), 2x (0,75... 2,5 mmm)

: Piece

Soortnaam: Condensatorbescherming

Type: 3RT2645-1AP05

Bouwgrootte: S3

Aantal polen: 3-polig

: 3x NO

Type hulpcontact: 1x NO
2x NC

Regelspanning (min.): 230 V/AC

Regelspanning (max.): 230 V/AC

Stuurspanningsbereik: 230 - 230 V/AC

Schakelspanning (min.): 230 V/AC

Schakelspanning (max.): 1000 V/AC

: 296 VA

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met hulpcontact

Montagewijze: Schroefbevestiging
Snap-on bevestiging

Aansluiting: Schroeven

Elektrische levensduur: 200000

Mechanische levensduur: 3.000.000

Response-tijd: 20 ms

Afvalvertraging: 25 ms

: IP00

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 80 mm

Hoogte: 140 mm

Diepte: 152 mm

Afm.: (b x h x d) 80 x 140 x 152 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Siemens 3RT2617-1AK63 Condensatorbescherming 3x NO 49 VA Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2862381

Leverbaar do. 5 nov.

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 152,88^*

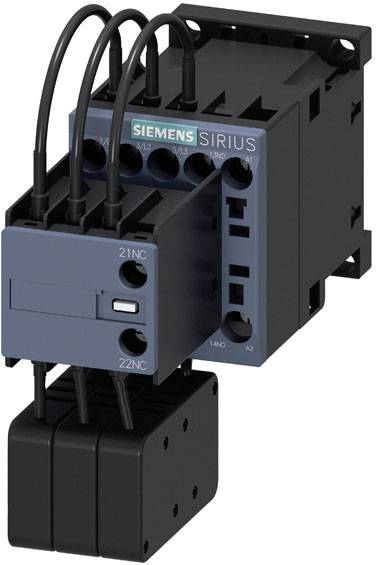

Siemens 3RT2617-1AP63 Condensatorbescherming 3x NO Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2862382

Leverbaar do. 5 nov.

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 152,88^*

Siemens 3RT2625-1AC25 Condensatorbescherming 3x NO 77 VA Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2862383

Leverbaar do. 5 nov.

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 173,55^*

Siemens 3RT2625-1AK65 Condensatorbescherming 3x NO Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:2862384

Leverbaar do. 5 nov.

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 173,55^*

Siemens 3RT2625-1AP65 Condensatorbescherming 3x NO 77 VA Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2862385

Leverbaar do. 5 nov.

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 173,55^*

Siemens 3RT2626-1AC25 Condensatorbescherming 3x NO 77 VA Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2862386

Leverbaar do. 5 nov.

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 190,07^*

Siemens 3RT2626-1AK65 Condensatorbescherming 3x NO 77 VA Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:2862387

Leverbaar do. 5 nov.

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 190,07^*

Siemens 3RT2626-1AP65 Condensatorbescherming 3x NO 77 VA Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:2862388

Leverbaar do. 5 nov.

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 190,07^*

Siemens 3RT2627-1AC25 Condensatorbescherming 3x NO 81 VA Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2862389

Leverbaar do. 5 nov.

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 230,58^*

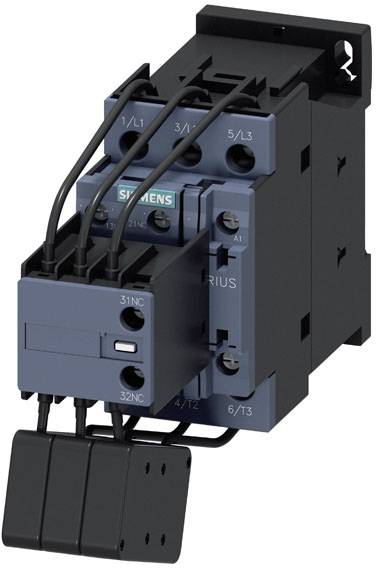

Siemens 3RT2627-1AK65 Condensatorbescherming 3x NO Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:2862390

Leverbaar do. 5 nov.

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 230,58^*

Documenten en downloads

Datablad

Datablad 2862401 Siemens 3RT2645-1AP05 Condensatorbescherming 3x NO 296 VA Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 s

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2862401 Siemens 3RT2645-1AP05 Condensatorbescherming 3x NO 296 VA Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 s

Omschrijving

Condensatorbescherming, AC-6b 75 kVAr, / 400 V, 3-polig, AC 230 V, 50 Hz, hulpcontacten: 2 Ö, schroefaansluiting condensatorbescherming SIRIUS 3RT26 voor het schakelen van capacitieve lasten, bijv. Condensatorbatterijen of omvormers.
De condensatorcontactoren 3RT26 maken deel uit van het SIRIUS-systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze bieden conventionele aandrijvingen voor AC- en DC-bediening en elektronische aandrijvingen met AC/DC-bediening. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De condensatorcontactoren 3RT26 zijn klimaatbestendig en wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA).
Ze zijn verkrijgbaar in verschillende formaten en met een groot vermogensbereik in AC- en DC-uitvoering in schroefaansluitingstechniek.
Het omvangrijke toebehoren is uniform voor alle maten.
De condensatorcontactoren 3RT26 volgen de condensatorcontactoren 3RT16 op.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
