Name: Siemens 3RU2116-1EC0 Overbelastingsrelais 1 stuk(s)
Brand: Siemens
SKU: 1702264
Availability: BackOrder

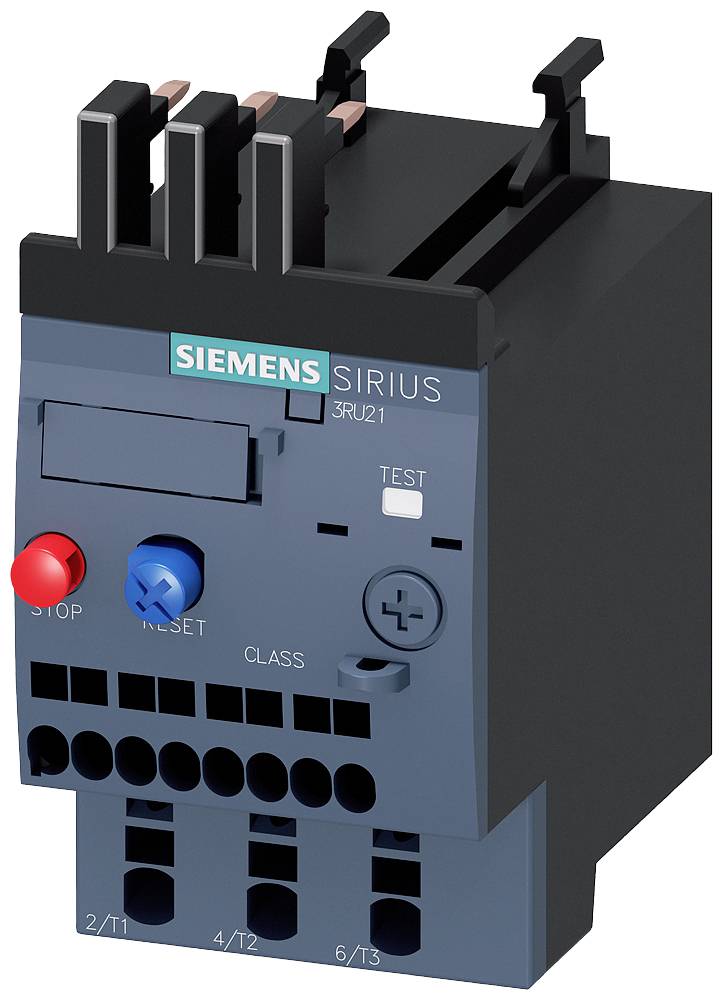

Elektrische motorbeveiligingsschakelaar van Siemens met testknop en gekleurde drukknoppen voor in- en uitschakelen.

Open elektrisch schakelkast met elektrische componenten zoals zekeringen, schakelaars en bekabeling, die geordend op verschillende niveaus zijn gemonteerd.

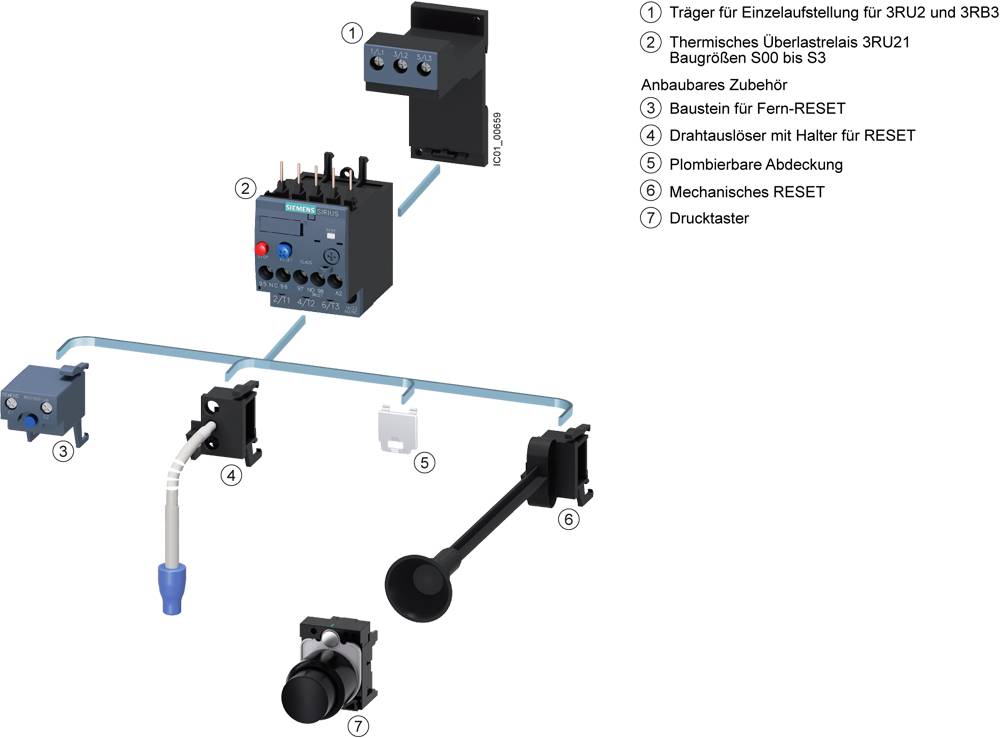

'Schematische weergave van een elektrische schakeling met labels voor componenten zoals dragers, thermische overbelastingsrelais en RESET-mechanismen.'

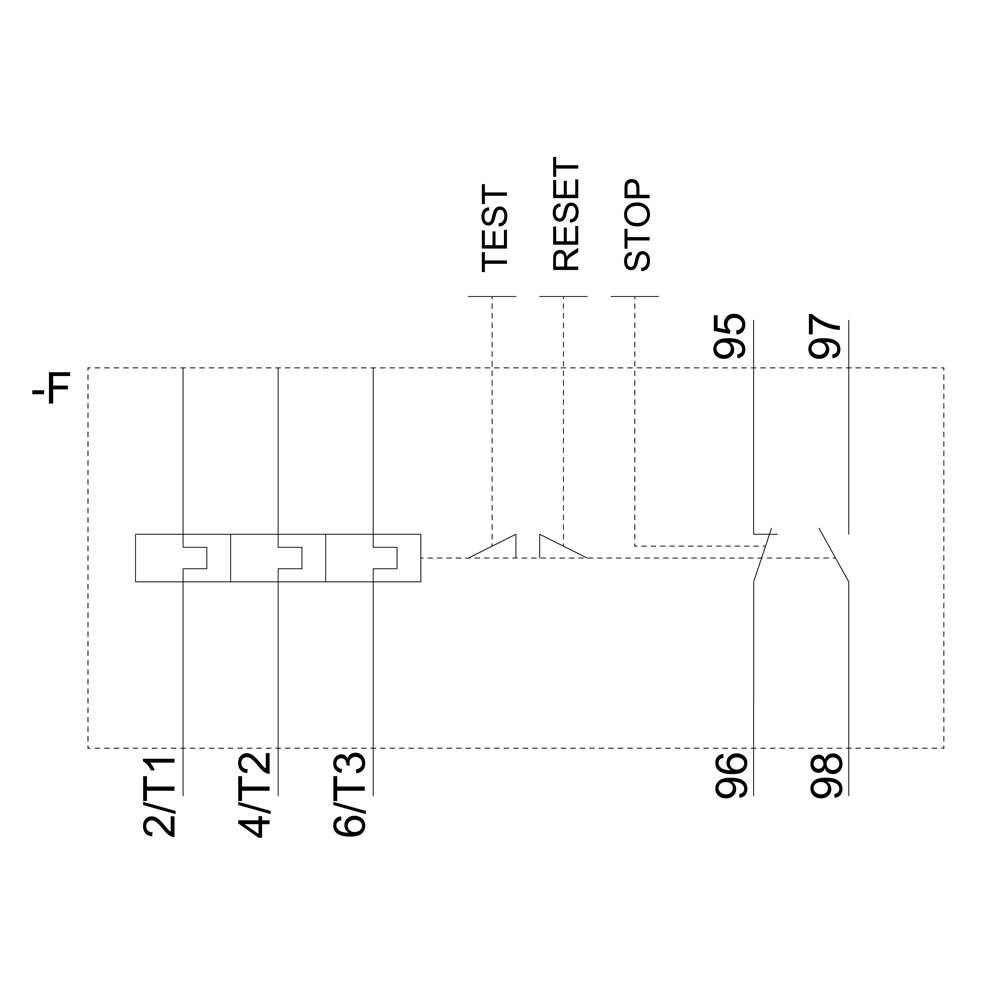

Schakelschema met aansluitklemmen 2/T1, 4/T2, 6/T3. Verticale lijnen markeren Test-, Reset- en Stop-schakelpositities, genummerd van 95 tot 98.

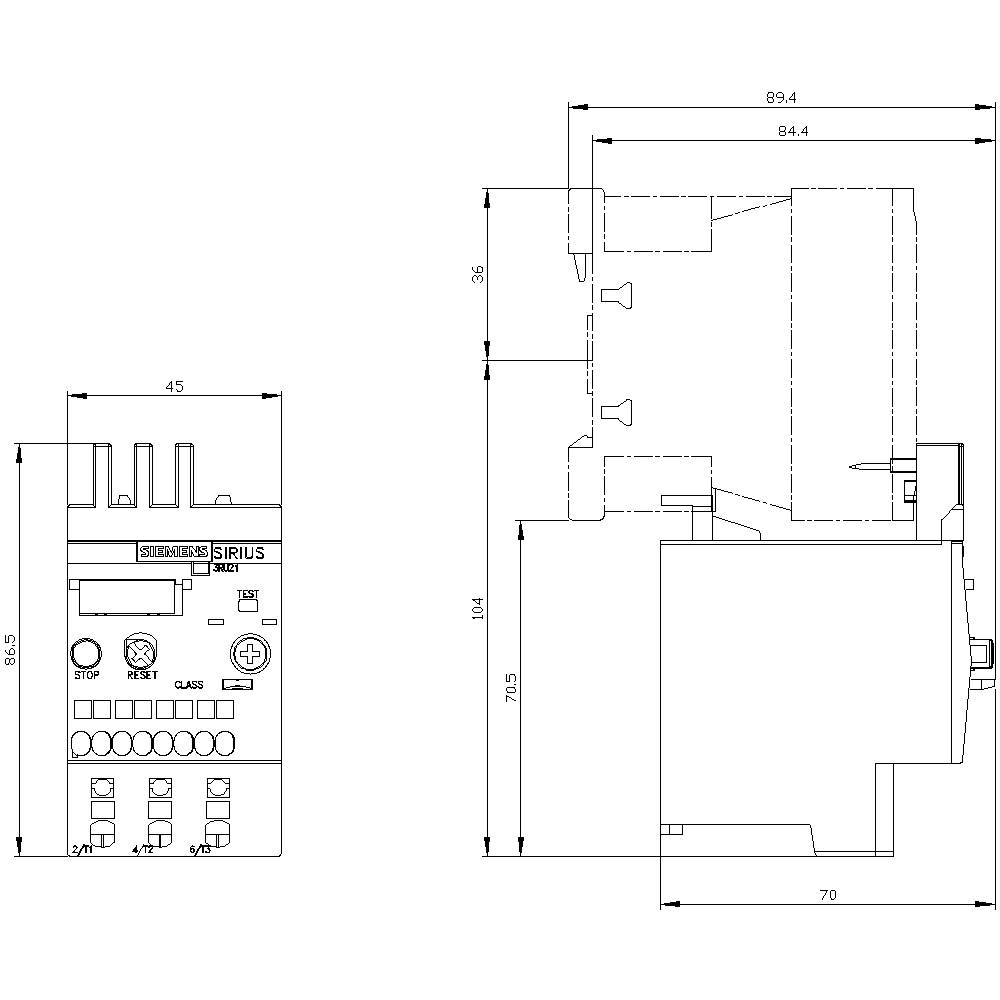

Technische tekening van een Siemens SIRIUS schakeltoestel met frontale en zijdelingse weergave, gedetailleerde afmetingen aangegeven.

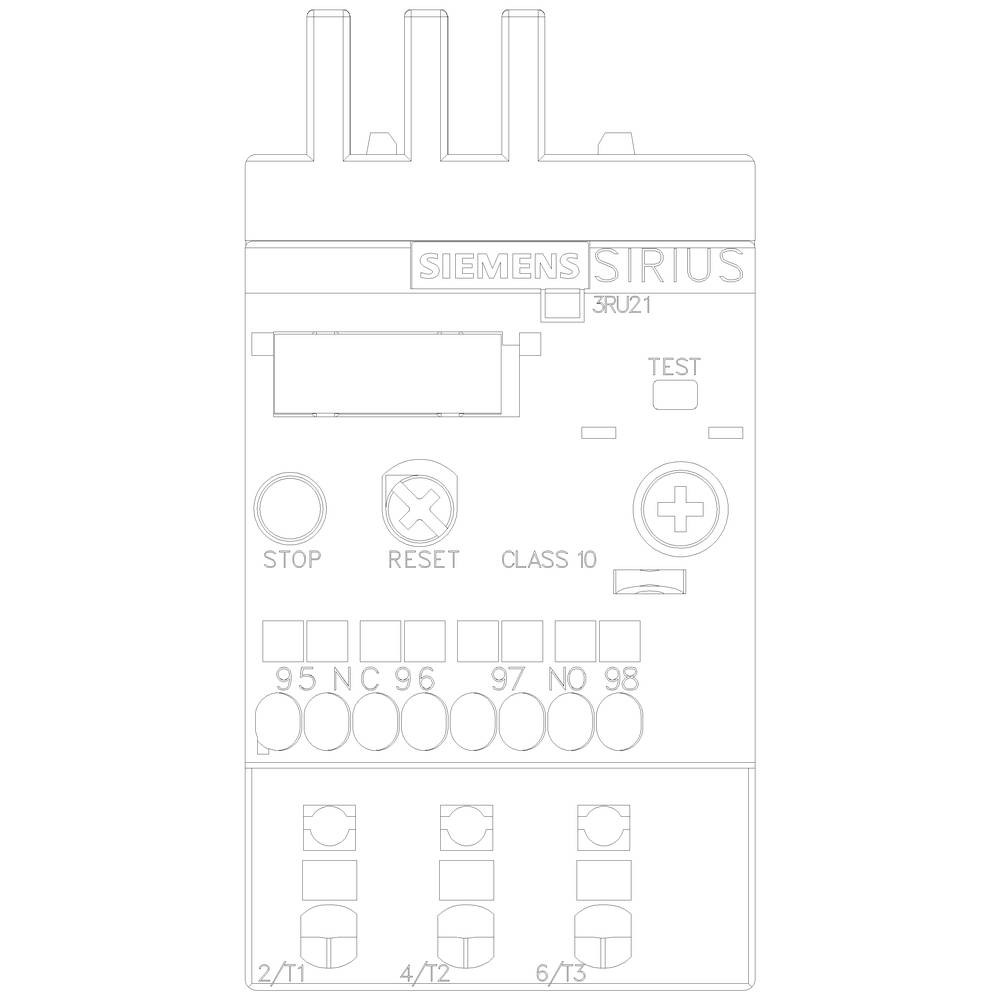

Een Siemens Sirius 3RU21 motorbeveiligingsrelais met stop- en resettoetsen alsook testfunctie. Toont aansluitklemmen en instelmogelijkheden.

1/6

Afbeelding vergelijkbaar

Soortnaam

Overbelastingsrelais

Functies

Overlast

Type

3RU2116-1EC0

Bouwgrootte

S00

Voedingsspanning

690 V

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 79,99 / Stuk)

€ 79,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Zekering GG: 6 A, koppeling: 10 A

Soortnaam: Overbelastingsrelais

Type: 3RU2116-1EC0

Bouwgrootte: S00

Functies: Overlast

Voedingsspanning: 690 V

Instelbereik stroomsterkte (min.): 2.8 A

Instelbereik stroomsterkte (max.): 4.0 A

Instelbereik (stroomsterkte): 2.8 - 4.0 A

Aansluiting: Trekveeraansluiting

: IP20

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

Breedte: 45 mm

Hoogte: 87 mm

Diepte: 70 mm

Afm.: (b x h x d) 45 x 87 x 70 mm

Inhoud: 1 stuk(s)

Gewicht: 0.1793 kg

AWG (max.): 12

AWG (min.): 20

Nominale stroom: 4 A

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 4 mm²

Doorsnede flexibel (min.): 0.5 mm²

Doorsnede massief (min.): 0.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1702264 Siemens 3RU2116-1EC0 Overbelastingsrelais 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1702264 Siemens 3RU2116-1EC0 Overbelastingsrelais 1 stuk(s)

Omschrijving

Overbelastingsrelais 2,8 - 4,0 A voor motorbeveiliging grootte S00, CLASS 10 contactormontage hoofdstroomcircuit: lasklem hulpstroomcircuit: lasklem handmatig-automatisch-RESET thermisch overbelastingsrelais SIRIUS 3RU2 voor stroomafhankelijke bescherming van verbruikers met normale start tegen ontoelaatbaar hoge opwarming als gevolg van overbelasting of fase-uitval. Deze serie is bijzonder flexibel en voordelig. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend. Leverbaar met verschillende instelbereiken van de overbelastingsontspanner. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar. De accessoires zijn geschikt voor alle maten S00 tot S3. Eenvoudig, efficiënt, altijd actueel - de SIRIUS systeembouwpakketten.
