Name: Siemens 3RU2116-1EC1 Overbelastingsrelais Piece 1 stuk(s)
Brand: Siemens
SKU: 1700502
Availability: BackOrder

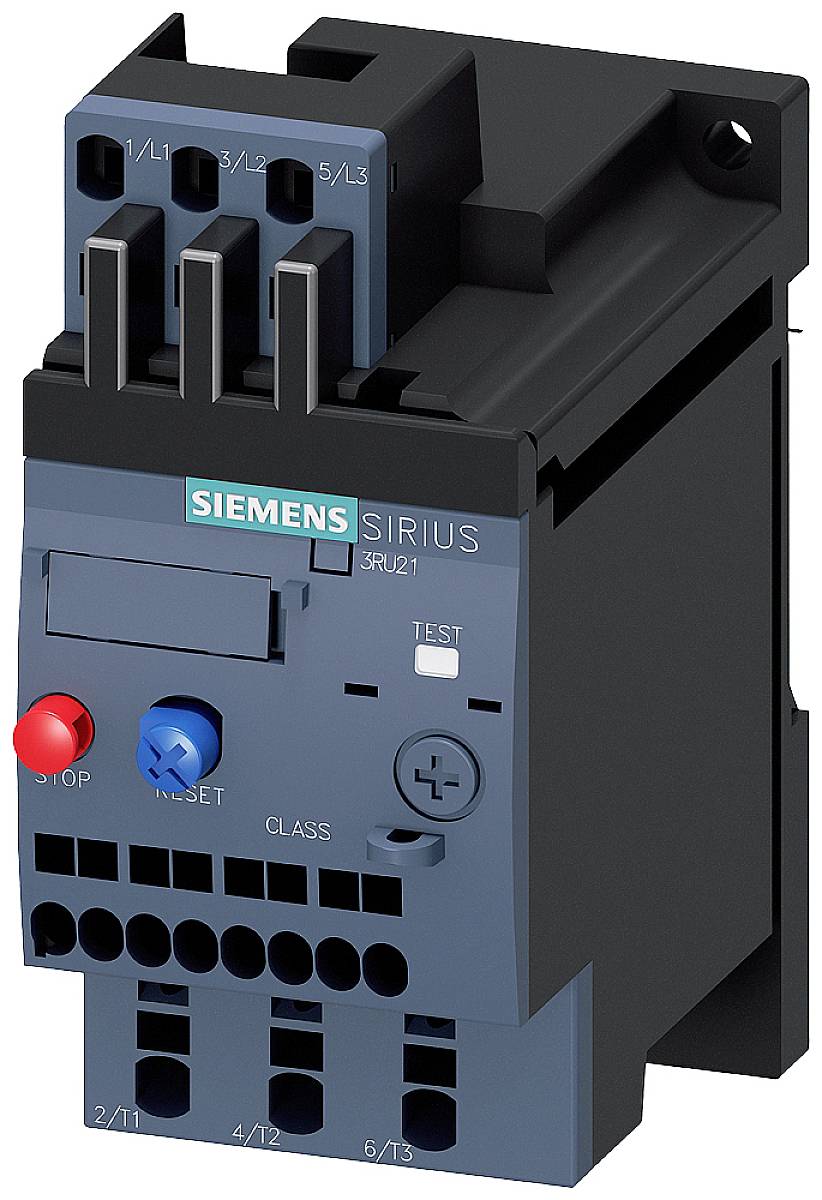

Een Siemens Sirius schakelaarmodule met aansluitingen bovenaan, bedieningsknoppen en een zichtvenster onderaan, aangeduid als 3RU21.

Een geopende schakelkast met meerdere niveaus van elektronische componenten en bekabeling, bestemd voor het besturen van industriële processen.

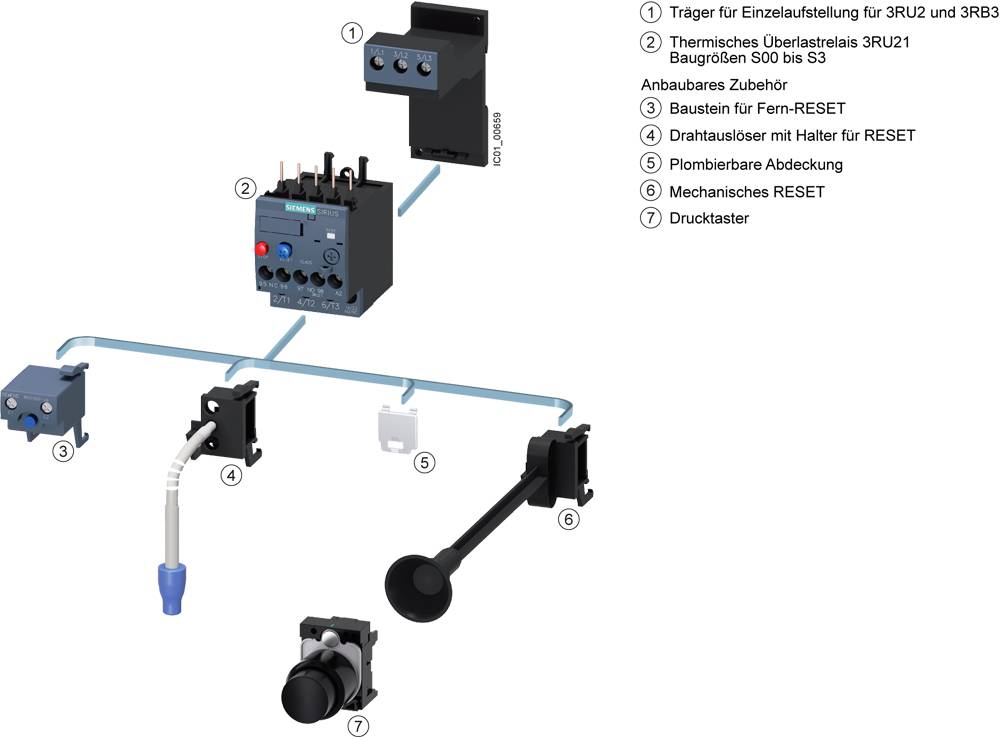

Afbeelding van een elektrische schakeling met nummering: 1. Drager 3RU21, 2. Overbelastingsrelais, 3. Afstandsreset, 4. Draadtrekker, 5. Afdekking, 6. Mechanische reset, 7. Drukknop.

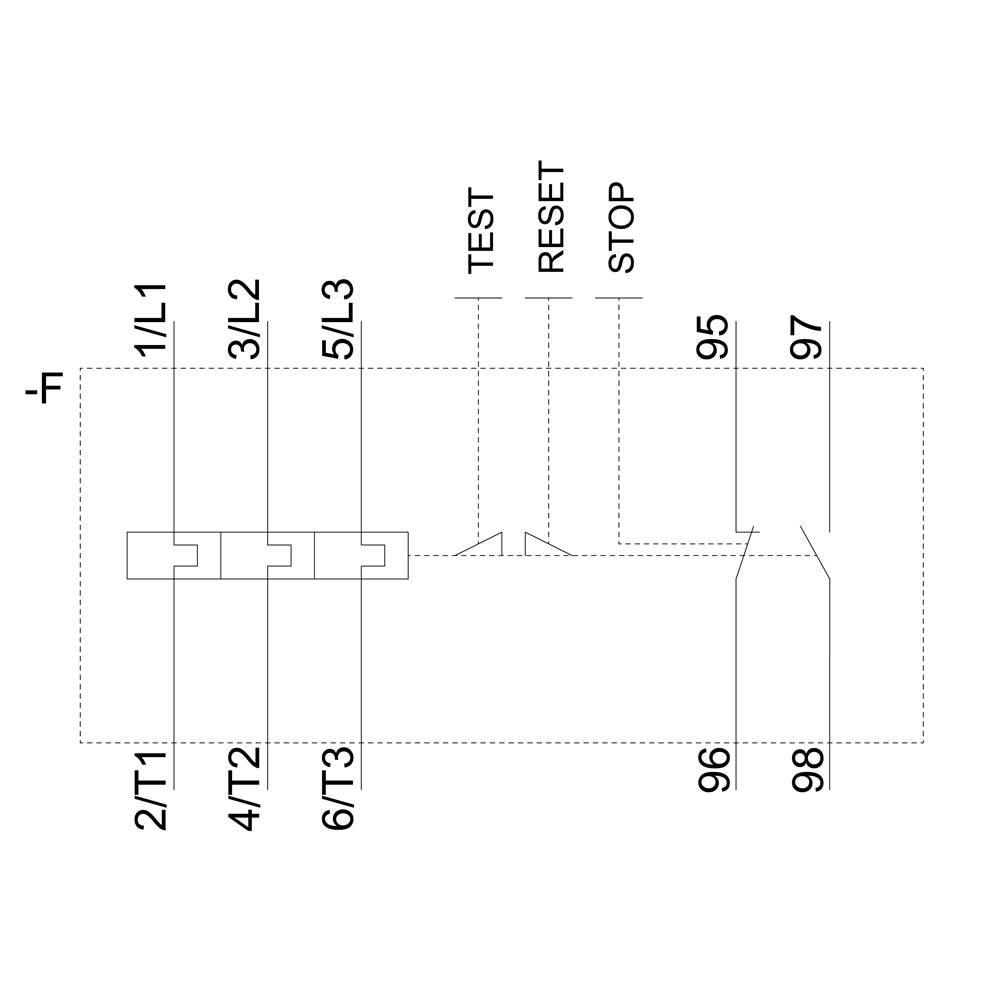

Diagram van een elektrische schakelaar met aansluitingen: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3. Functies: TEST, RESET, STOP.

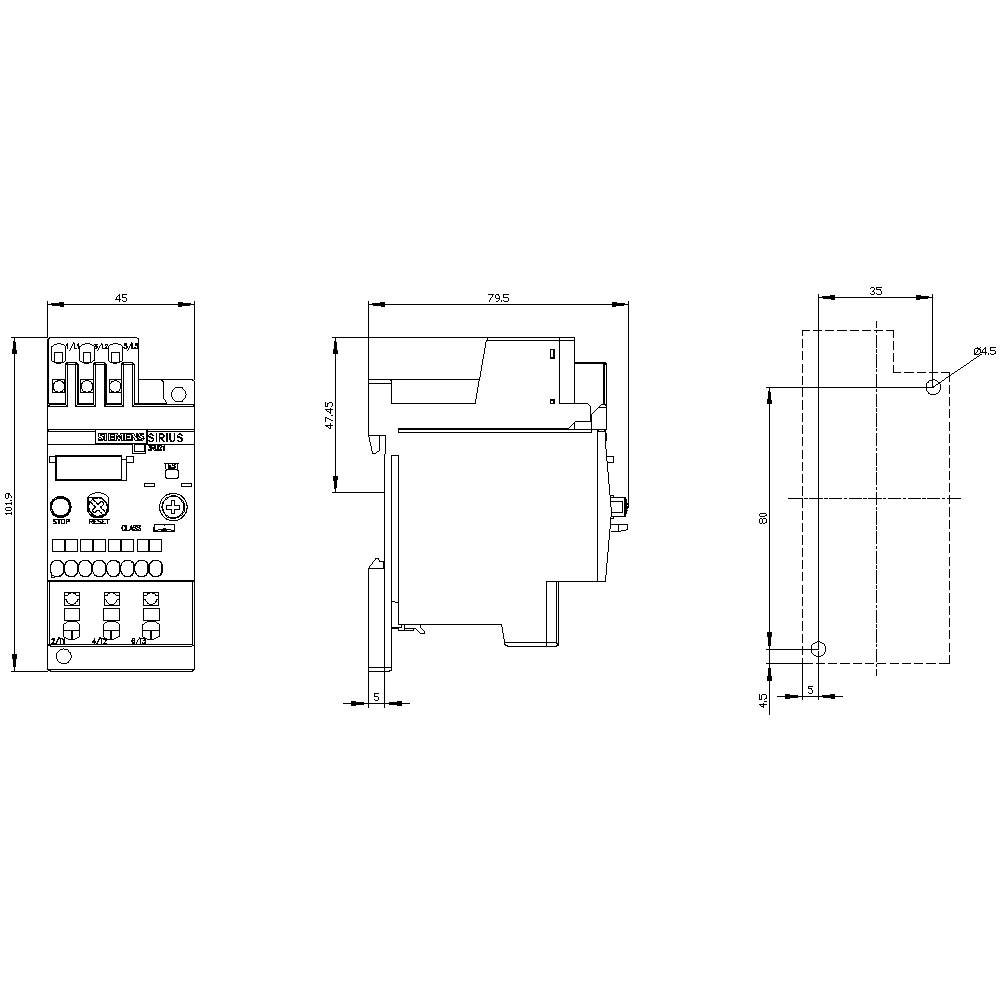

Tekening van een elektrisch apparaat met voor- en zijaanzicht. Afmetingen zijn gegeven: breedte 45 mm, hoogte 47,6 mm, diepte 79,5 mm.

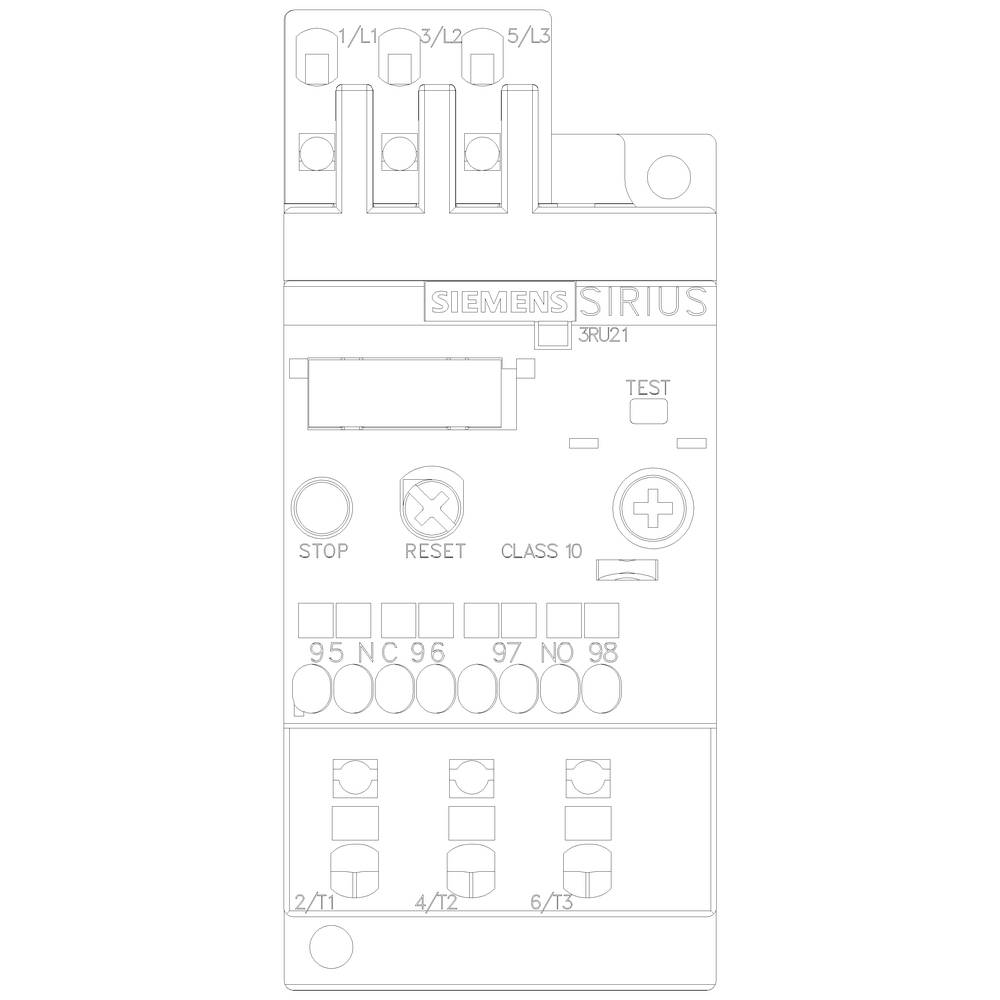

'Siemens SIRIUS 3RU21' thermisch overbelastingsrelais. Het schakelschema toont aansluitingen, stop- en resetknoppen, testknop en instelgebied.

1/6

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Overbelastingsrelais

Functies

Overlast

Type

3RU2116-1EC1

Bouwgrootte

S00

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 109,99 / Stuk)

€ 109,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Zekering gG: 6 A, snel: 10 A

: Piece

Soortnaam: Overbelastingsrelais

Type: 3RU2116-1EC1

Bouwgrootte: S00

Functies: Overlast

Voedingsspanning: 690 V

Instelbereik stroomsterkte (min.): 2.8 A

Instelbereik stroomsterkte (max.): 4.0 A

Instelbereik (stroomsterkte): 2.8 - 4.0 A

Aansluiting: Trekveeraansluiting

: IP20

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

Breedte: 45 mm

Hoogte: 102 mm

Diepte: 79 mm

Afm.: (b x h x d) 45 x 102 x 79 mm

Inhoud: 1 stuk(s)

AWG (max.): 12

AWG (min.): 20

Nominale stroom: 4 A

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 4 mm²

Doorsnede flexibel (min.): 0.5 mm²

Doorsnede massief (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1700502 Siemens 3RU2116-1EC1 Overbelastingsrelais Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1700502 Siemens 3RU2116-1EC1 Overbelastingsrelais Piece 1 stuk(s)

Omschrijving

Overbelastingsrelais 2,8 - 4,0 A voor motorbeveiliging grootte S00, KLASSE 10 afzonderlijke opstelling hoofdstroomcircuit: lasklem hulpstroomcircuit: lasklem handmatig-automatisch-RESET thermisch overbelastingsrelais SIRIUS 3RU2 voor stroomafhankelijke bescherming van verbruikers met normale start tegen ontoelaatbaar hoge opwarming als gevolg van overbelasting of fase-uitval. Deze serie is bijzonder flexibel en voordelig. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend. Leverbaar met verschillende instelbereiken van de overbelastingsontspanner. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar. De accessoires zijn geschikt voor alle maten S00 tot S3. Eenvoudig, efficiënt, altijd actueel - de SIRIUS systeembouwpakketten.
