Name: Siemens 3RU2116-1JC0 Overbelastingsrelais 1 stuk(s)
Brand: Siemens
SKU: 1730705
Availability: BackOrder

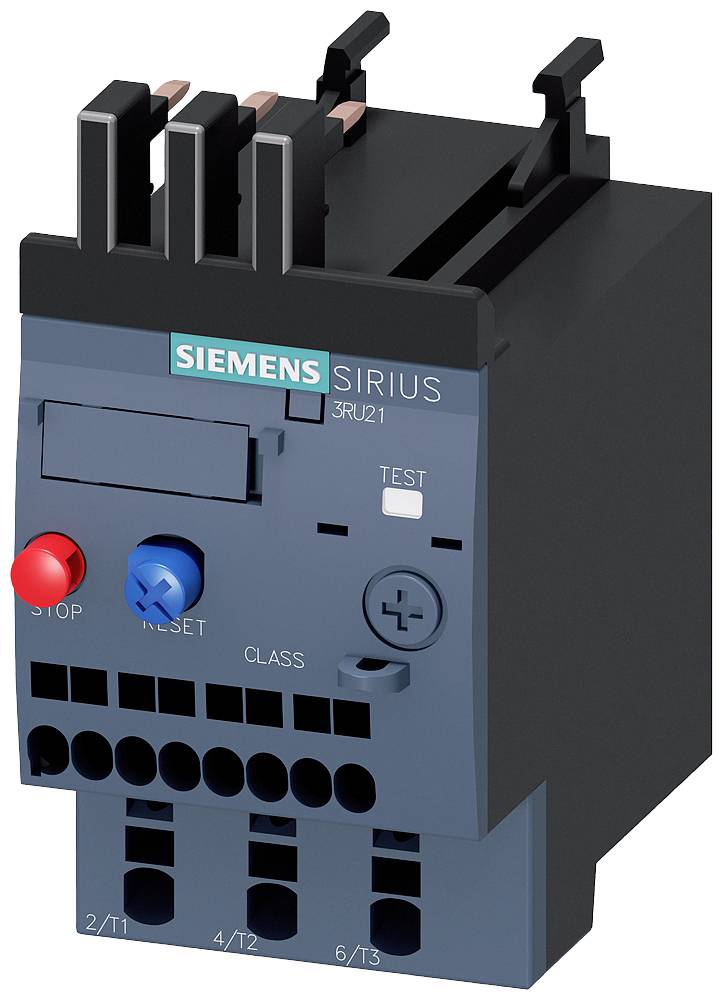

Een Siemens Sirius overbelastingsrelais met testknop en twee resetknoppen. Aansluitingen zijn onderaan geplaatst.

Een open schakelkast met elektronische componenten en kabels toont de interne configuratie van de technische apparatuur.

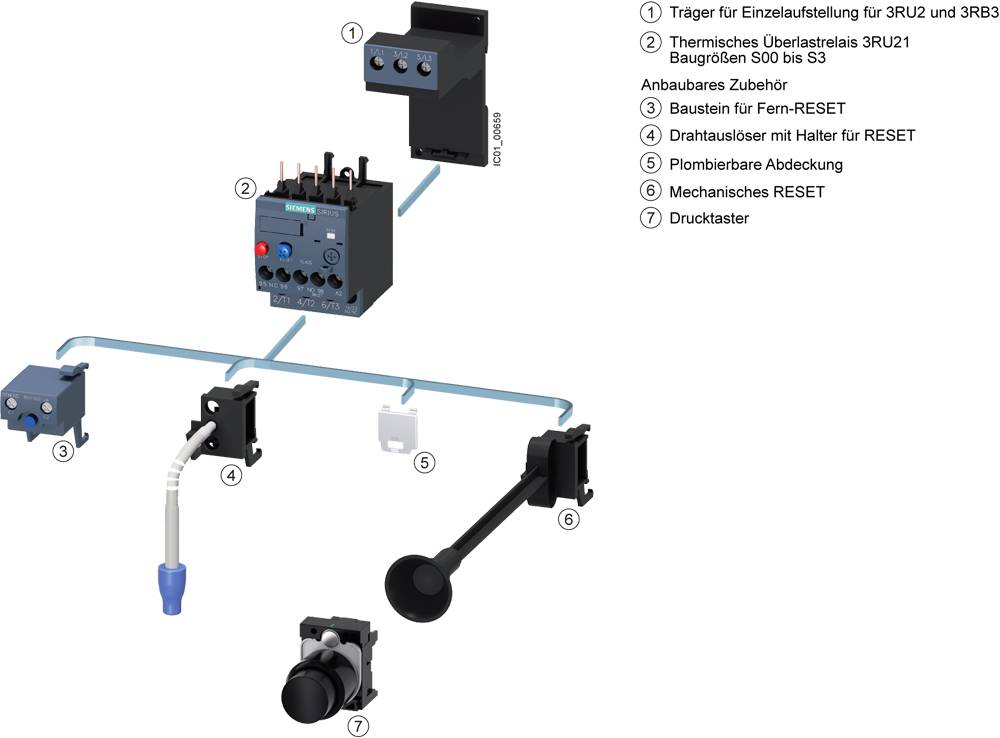

Diagram toont accessoires en componenten van een thermisch overbelastingsrelais. Details: RESET-mechanismen, drukknoppen, bevestigingsbeugels.

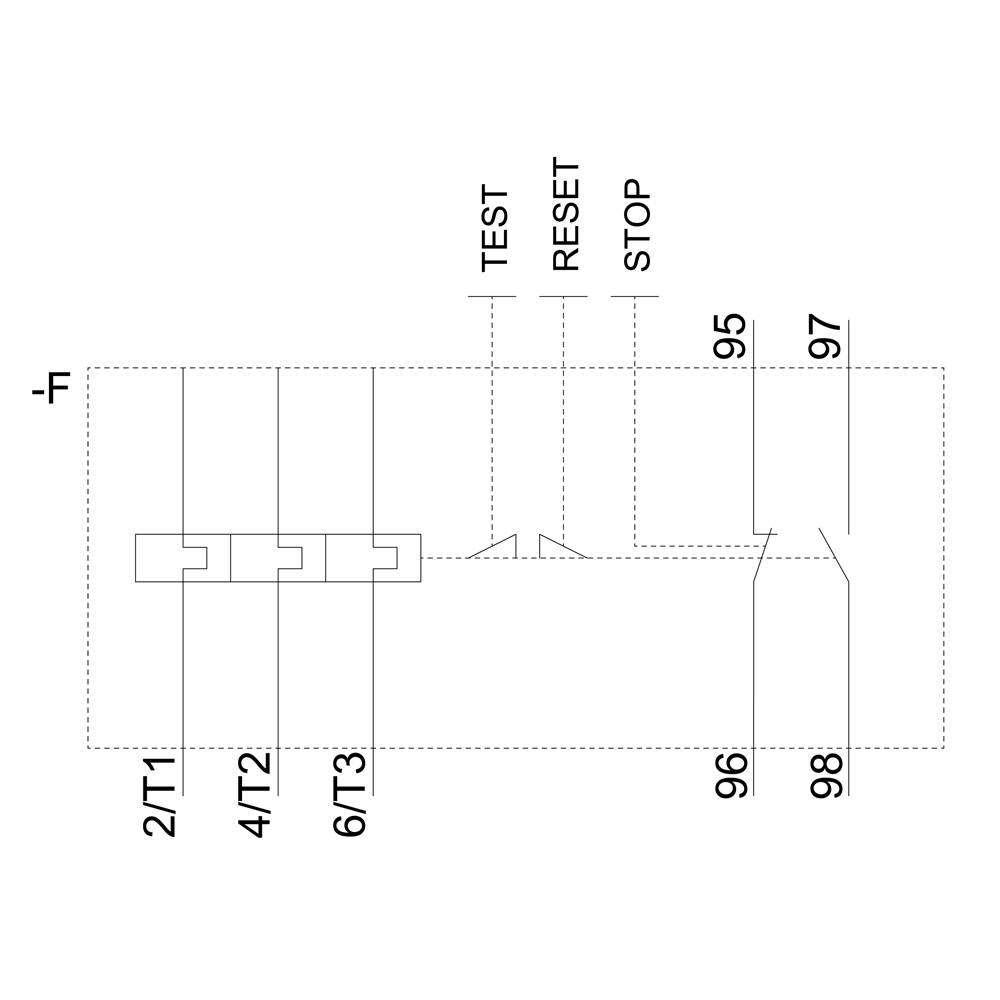

Diagram van een schakingsplan met labels 'TEST', 'RESET', 'STOP', verbonden met genummerde lijnen 2/T1, 4/T2, 6/T3.

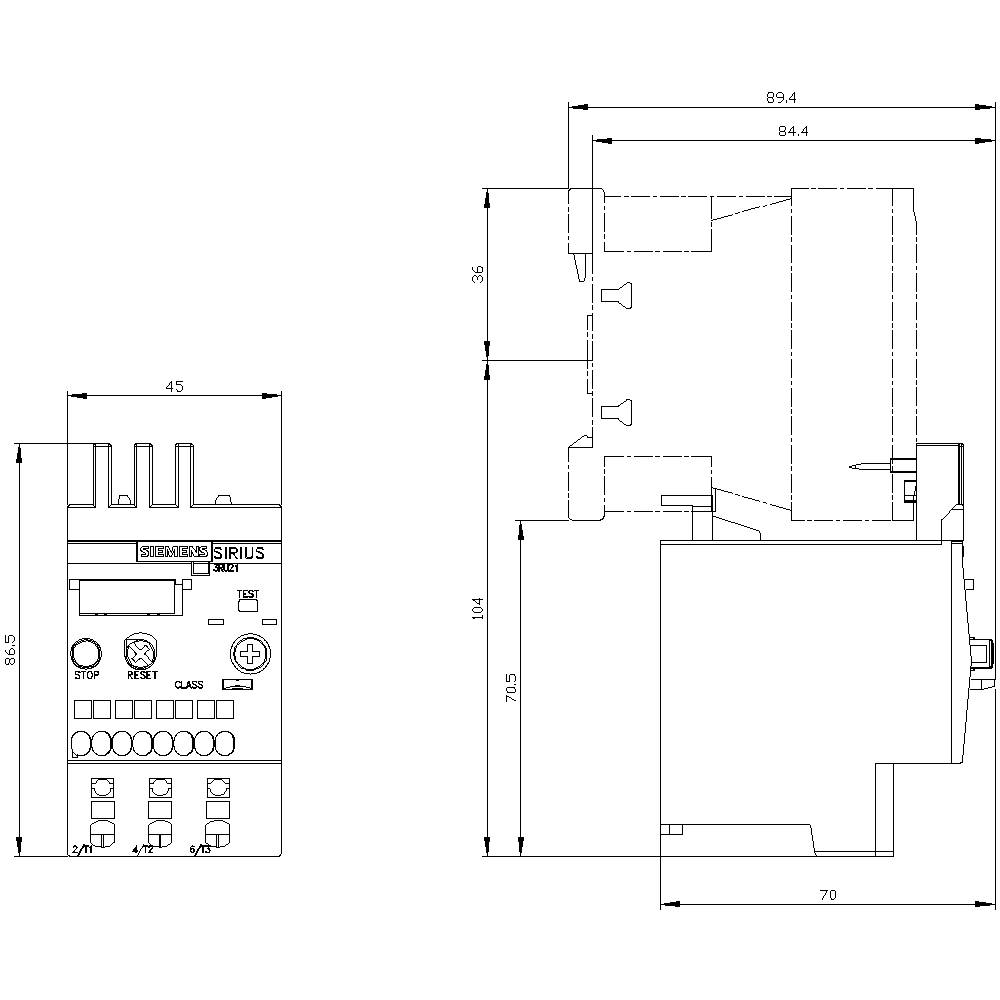

Technische tekening van een elektrisch schakeltoestel met afmetingen. Links vooraanzicht met knoppen en aansluitingen, rechts zijaanzicht.

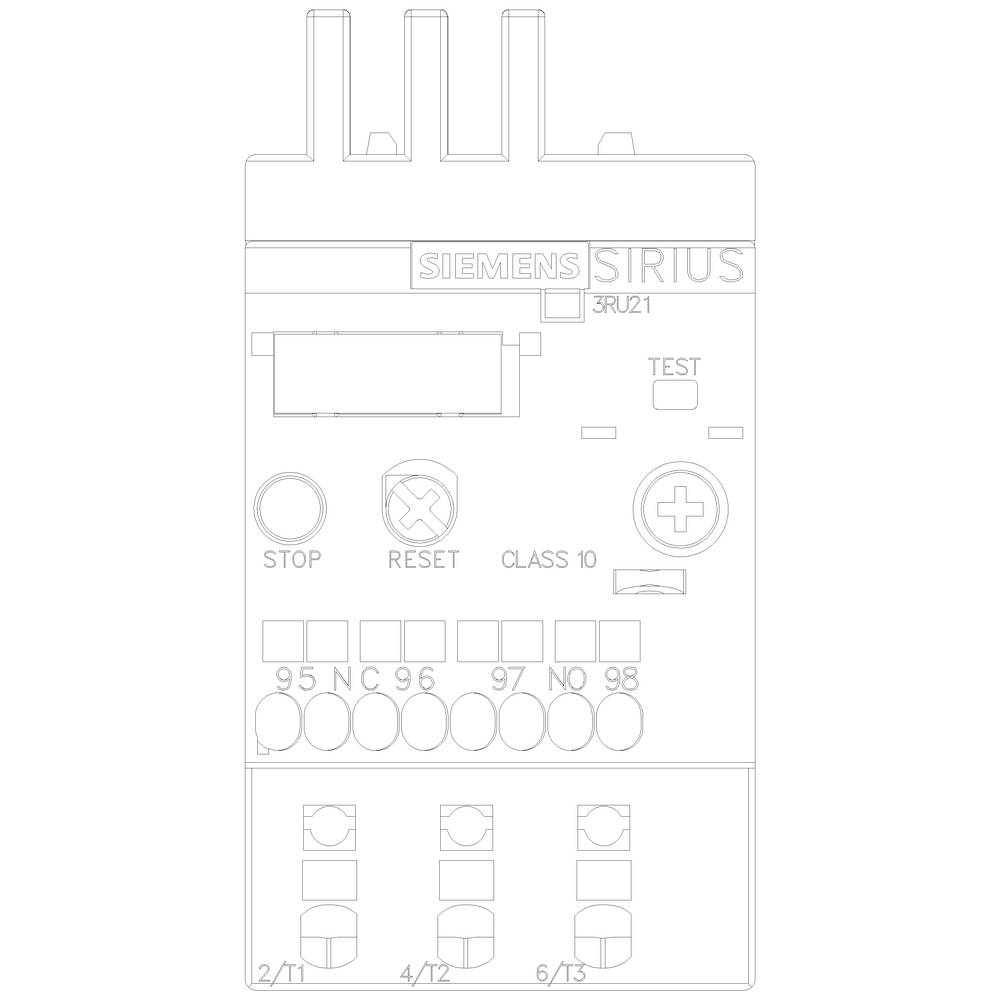

Afbeelding van een Siemens Sirius motorbeveiligingsschakelaar 3RU21 met knoppen voor 'Stop' en 'Reset' en aansluitingen voor bedrading.

1/6

Afbeelding vergelijkbaar

Soortnaam

Overbelastingsrelais

Functies

Overlast

Type

3RU2116-1JC0

Bouwgrootte

S00

Voedingsspanning

690 V

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 69,99 / Stuk)

€ 69,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Zekering gG: 6 A, flink: 10 A

Soortnaam: Overbelastingsrelais

Type: 3RU2116-1JC0

Bouwgrootte: S00

Functies: Overlast

Voedingsspanning: 690 V

Instelbereik stroomsterkte (min.): 7.0 A

Instelbereik stroomsterkte (max.): 10 A

Instelbereik (stroomsterkte): 7.0 - 10 A

Aansluiting: Trekveeraansluiting

: IP20

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

Breedte: 45 mm

Hoogte: 87 mm

Diepte: 70 mm

Afm.: (b x h x d) 45 x 87 x 70 mm

Inhoud: 1 stuk(s)

Gewicht: 0.1848 kg

AWG (max.): 12

AWG (min.): 20

Nominale stroom: 10 A

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 4 mm²

Doorsnede flexibel (min.): 0.5 mm²

Doorsnede massief (min.): 0.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1730705 Siemens 3RU2116-1JC0 Overbelastingsrelais 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1730705 Siemens 3RU2116-1JC0 Overbelastingsrelais 1 stuk(s)

Omschrijving

Overbelastingsrelais 2,8 - 10 A voor motorbeveiliging grootte S00, CLASS 10 contactormontage hoofdstroomcircuit: lasklem hulpstroomcircuit: lasklem handmatig-automatisch-RESET thermisch overbelastingsrelais SIRIUS 3RU2 voor stroomafhankelijke bescherming van verbruikers met normale start tegen ontoelaatbaar hoge opwarming als gevolg van overbelasting of fase-uitval.
Deze serie is bijzonder flexibel en voordelig. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Leverbaar met verschillende instelbereiken van de overbelastingsontspanner. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De accessoires zijn geschikt voor alle maten S00 tot S3.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
