Name: Siemens 3RU2116-1KC0 Overbelastingsrelais 1 stuk(s)
Brand: Siemens
SKU: 1707108
Availability: BackOrder

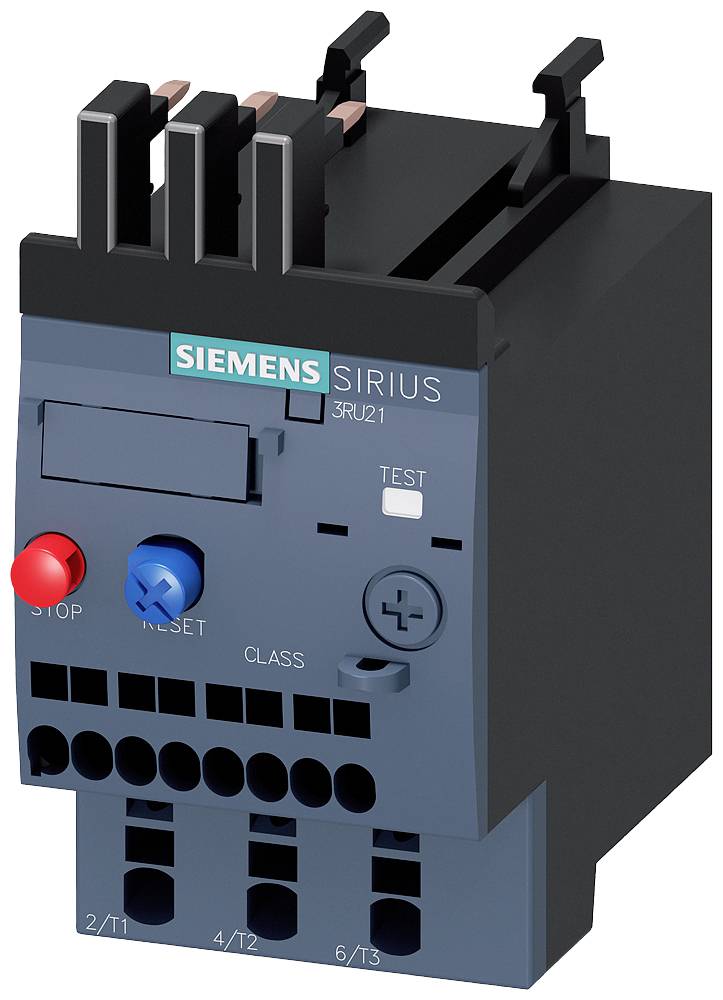

Elektronisch relais van Siemens met blauwe en rode toets aan de voorkant. Opschrift: 'SIEMENS SIRIUS 3RU21'. Vier aansluitingen onderaan.

Een geopende schakelkast vol met verschillende elektrische componenten en bekabeling, ingericht voor het uitvoeren van complexe besturingen.

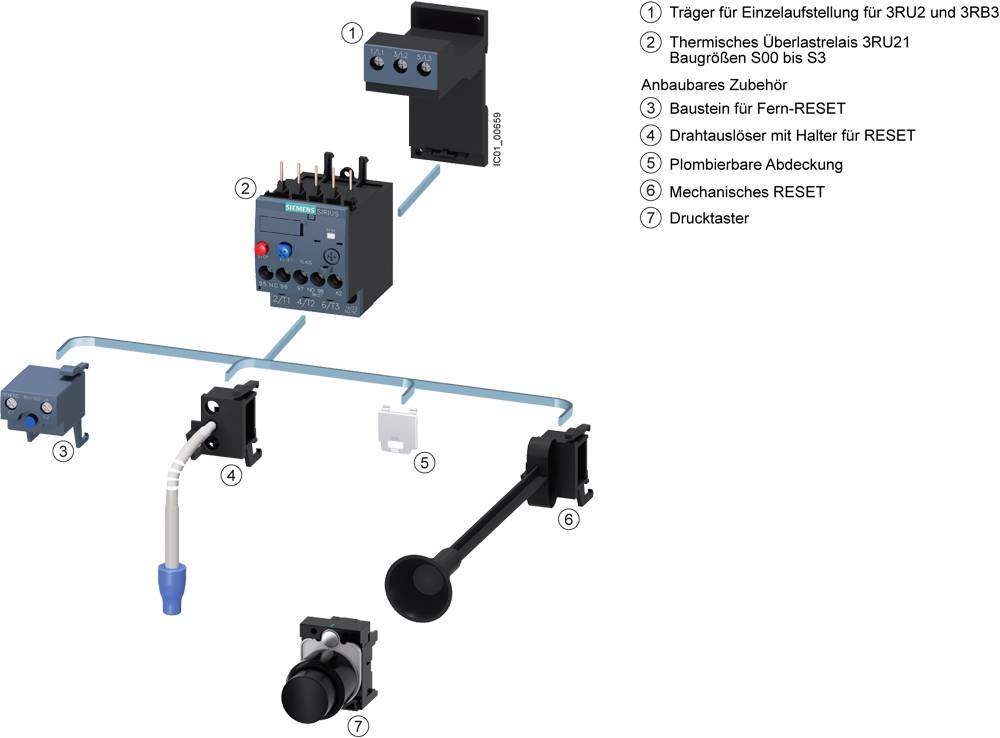

'Diagram toont elektrische componenten van een schakeling: Drager, Overbelastingsrelais, Afstandsreset, Draadtrekker, Afdekking, Mechanische reset, Drukknop.'

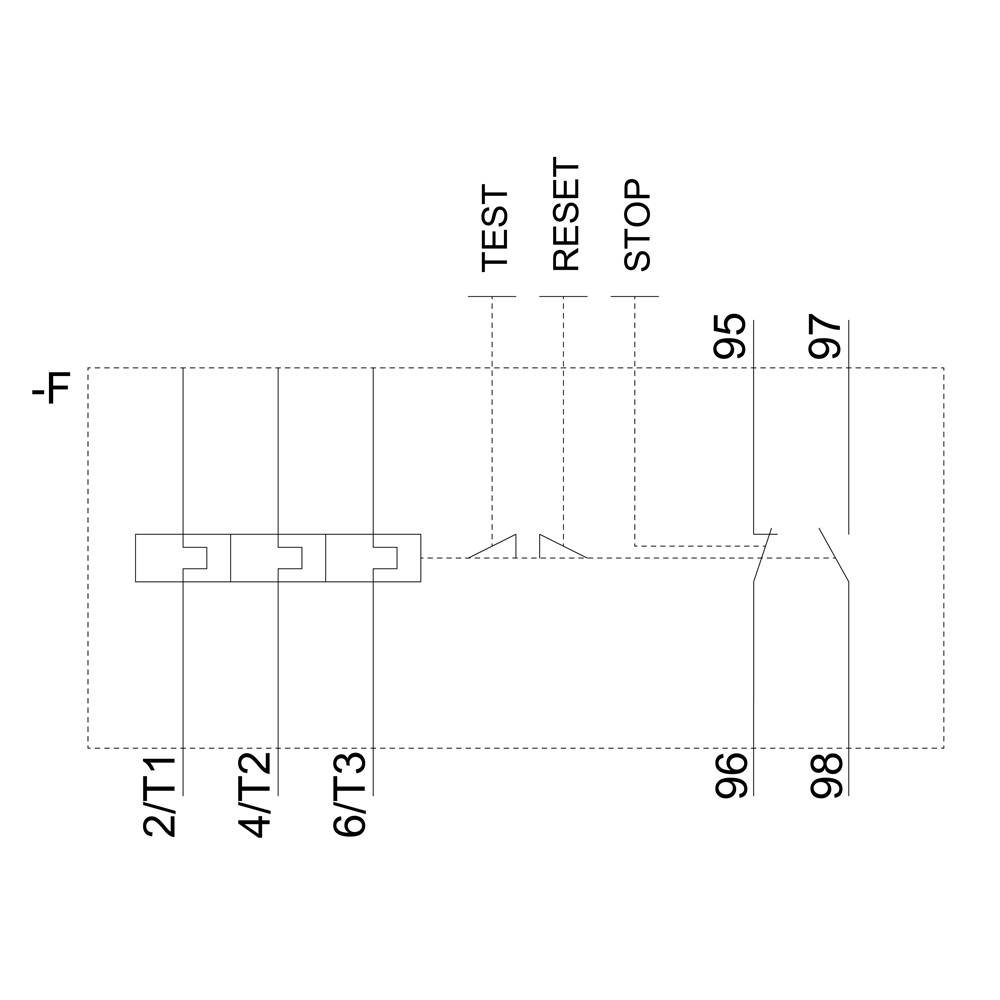

Schakelschema van een elektrisch apparaat met aansluitingen '2/T1', '4/T2', '6/T3'. Knoppen 'Test', 'Reset', 'Stop' zijn gemarkeerd.

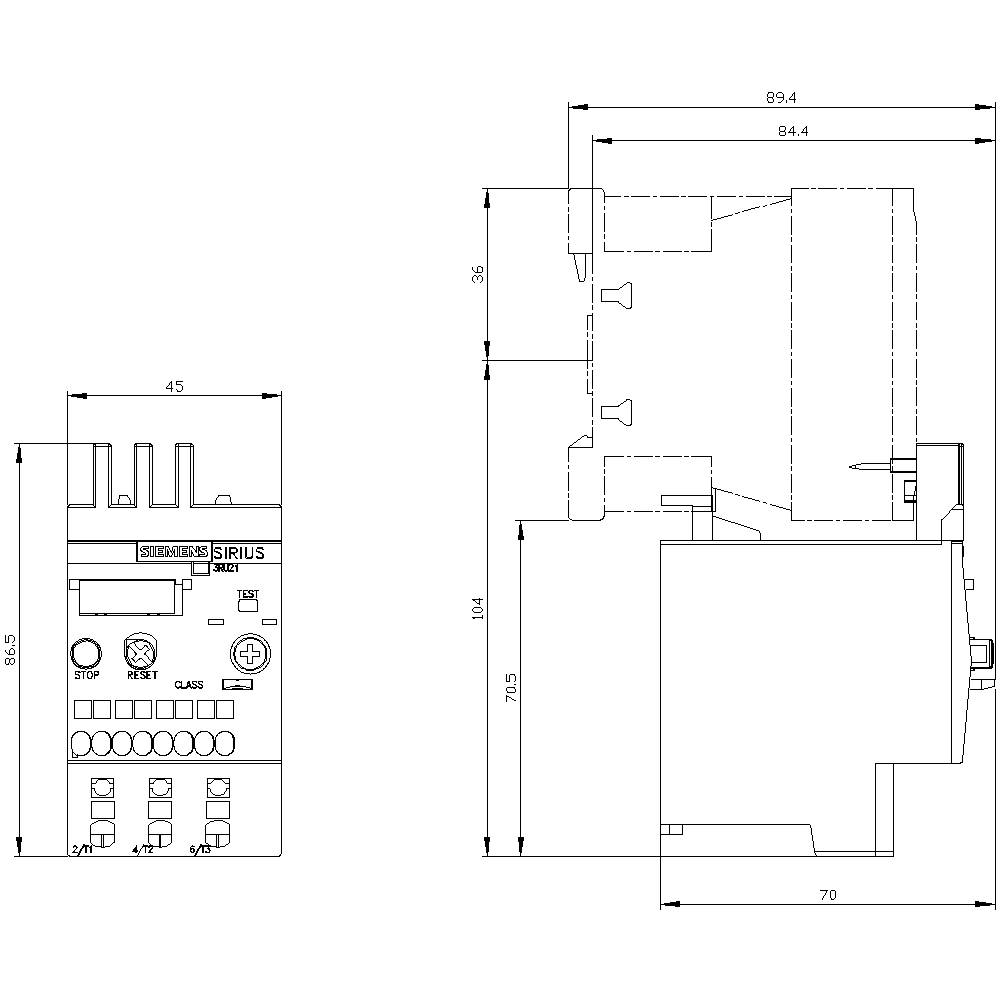

Constructietekening van een Siemens SIRIUS-contactrelais met afmetingen in millimeters. Toont voor- en zijaanzicht, inclusief posities van stop-, reset- en testtoetsen.

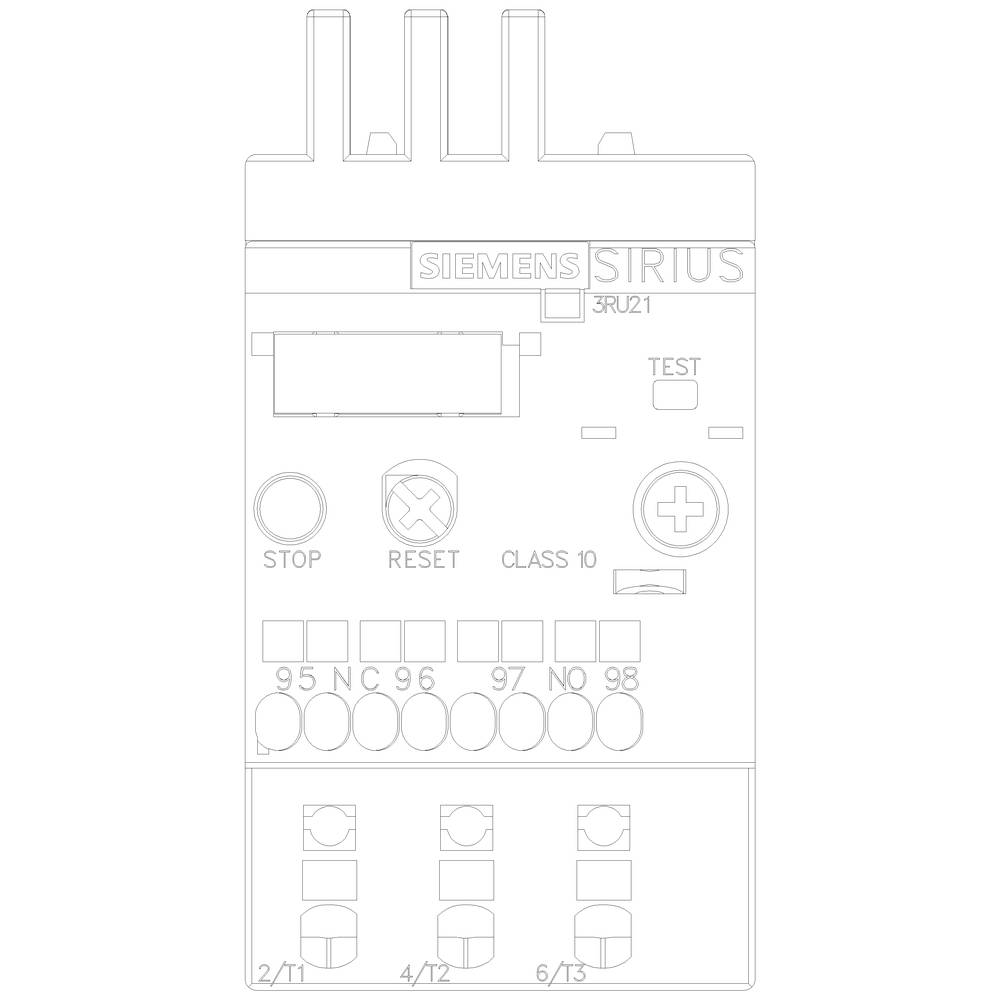

Een tekening van een elektrisch apparaat met aansluitingen onderaan en bedieningselementen bovenaan. Opschrift: 'SIEMENS SIRIUS 3RU21'.

1/6

Afbeelding vergelijkbaar

Soortnaam

Overbelastingsrelais

Functies

Overlast

Type

3RU2116-1KC0

Bouwgrootte

S00

Voedingsspanning

690 V

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 85,99 / Stuk)

€ 85,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Zekering gG: 6 A, snel: 10 A

Soortnaam: Overbelastingsrelais

Type: 3RU2116-1KC0

Bouwgrootte: S00

Functies: Overlast

Voedingsspanning: 690 V

Instelbereik stroomsterkte (min.): 9.0 A

Instelbereik stroomsterkte (max.): 12.5 A

Instelbereik (stroomsterkte): 9.0 - 12.5 A

Aansluiting: Trekveeraansluiting

: IP20

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

Breedte: 45 mm

Hoogte: 87 mm

Diepte: 70 mm

Afm.: (b x h x d) 45 x 87 x 70 mm

Inhoud: 1 stuk(s)

Gewicht: 0.1650 kg

AWG (max.): 12

AWG (min.): 20

Nominale stroom: 12.5 A

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 4 mm²

Doorsnede flexibel (min.): 0.5 mm²

Doorsnede massief (min.): 0.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1707108 Siemens 3RU2116-1KC0 Overbelastingsrelais 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1707108 Siemens 3RU2116-1KC0 Overbelastingsrelais 1 stuk(s)

Omschrijving

Overbelastingsrelais 9,0 ... 12,5 A voor motorbeveiliging maat S00, CLASS 10 contactormontage hoofdstroomcircuit: veerklem hulpstroomcircuit: veerklem handmatig-automatisch-RESET thermisch overbelastingsrelais SIRIUS 3RU2 voor stroomafhankelijke bescherming van verbruikers met normale start tegen ontoelaatbaar hoge opwarming door overbelasting of fase-uitval. Deze serie is bijzonder flexibel en voordelig. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend. Leverbaar met verschillende instelbereiken van de overbelastingsontspanner. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar. De accessoires zijn geschikt voor alle maten S00 tot S3. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
