Name: Siemens 3RU2126-4DB1 Overbelastingsrelais 1 stuk(s)
Brand: Siemens
SKU: 1744122
Availability: BackOrder

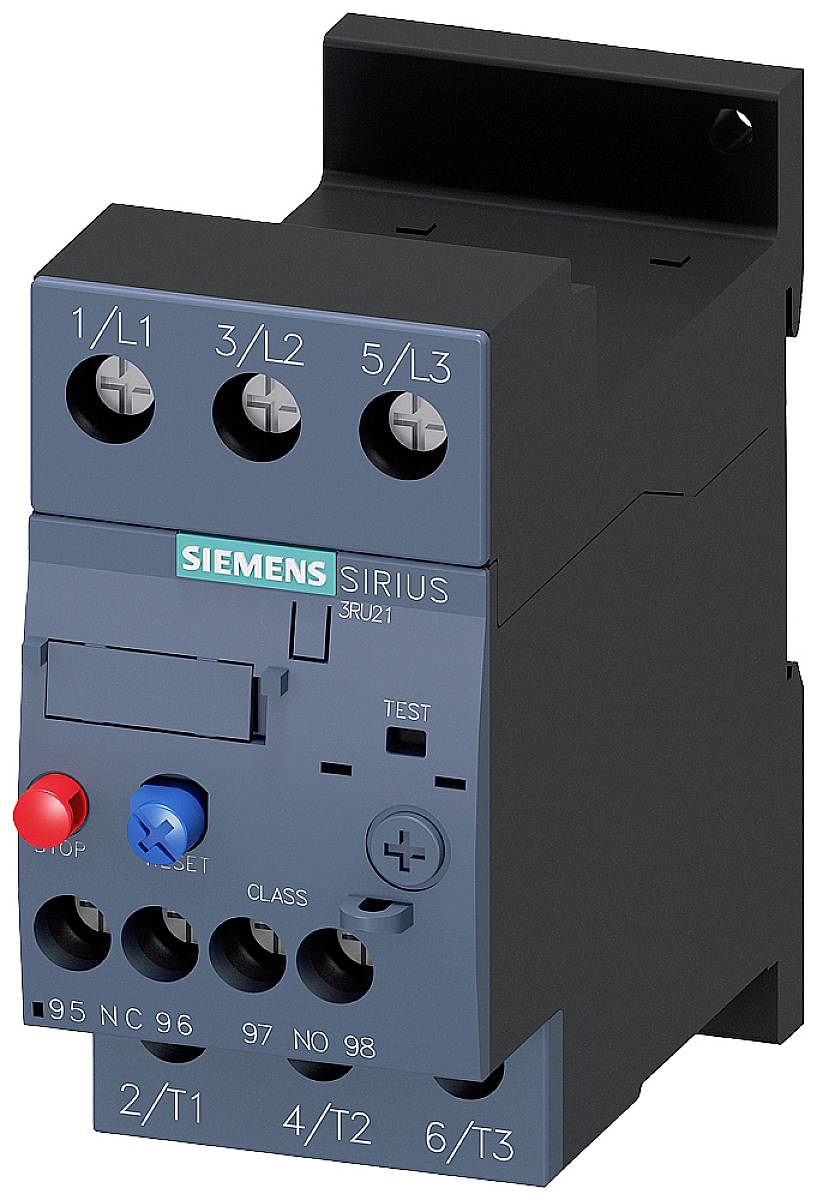

Een Siemens SIRIUS overbelastingsrelais, model 3RU21, weergegeven met aansluitingen en toetsen voor besturing en instelling van elektrische schakelingen.

'Open elektriciteitskast met georganiseerd interieur, toont verschillende elektrische componenten en kabels voor besturingstechniek.'

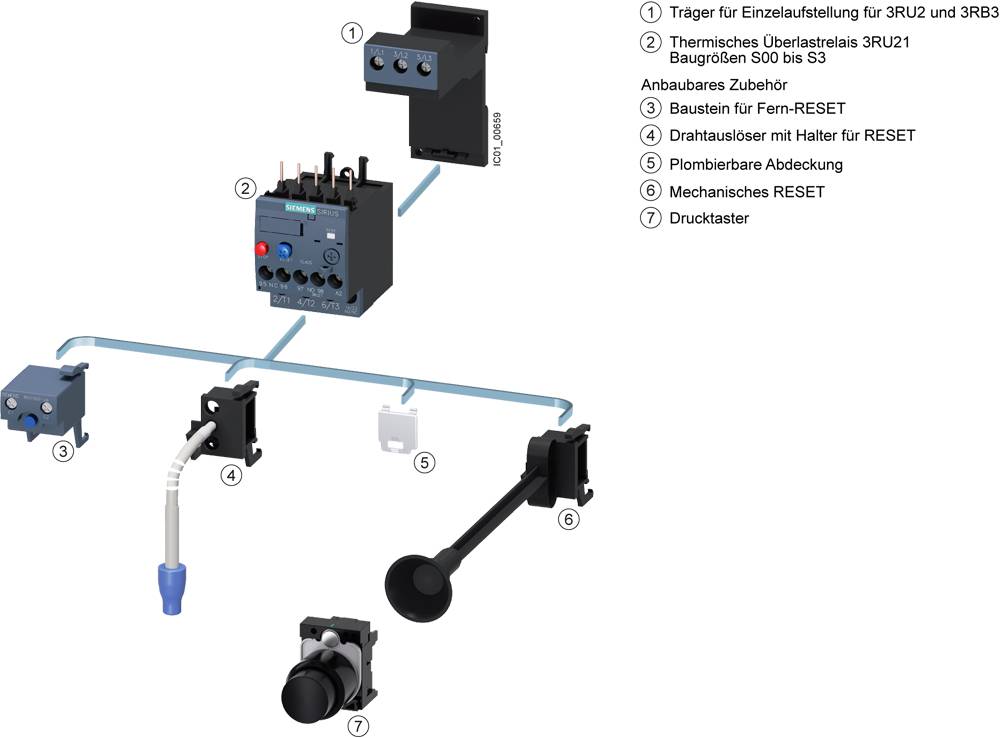

Complex diagram toont een elektrische bedieningseenheid met toebehoren zoals reset-eenheid, afdekking en drukknop. Verschillende componenten zijn genummerd en beschreven.

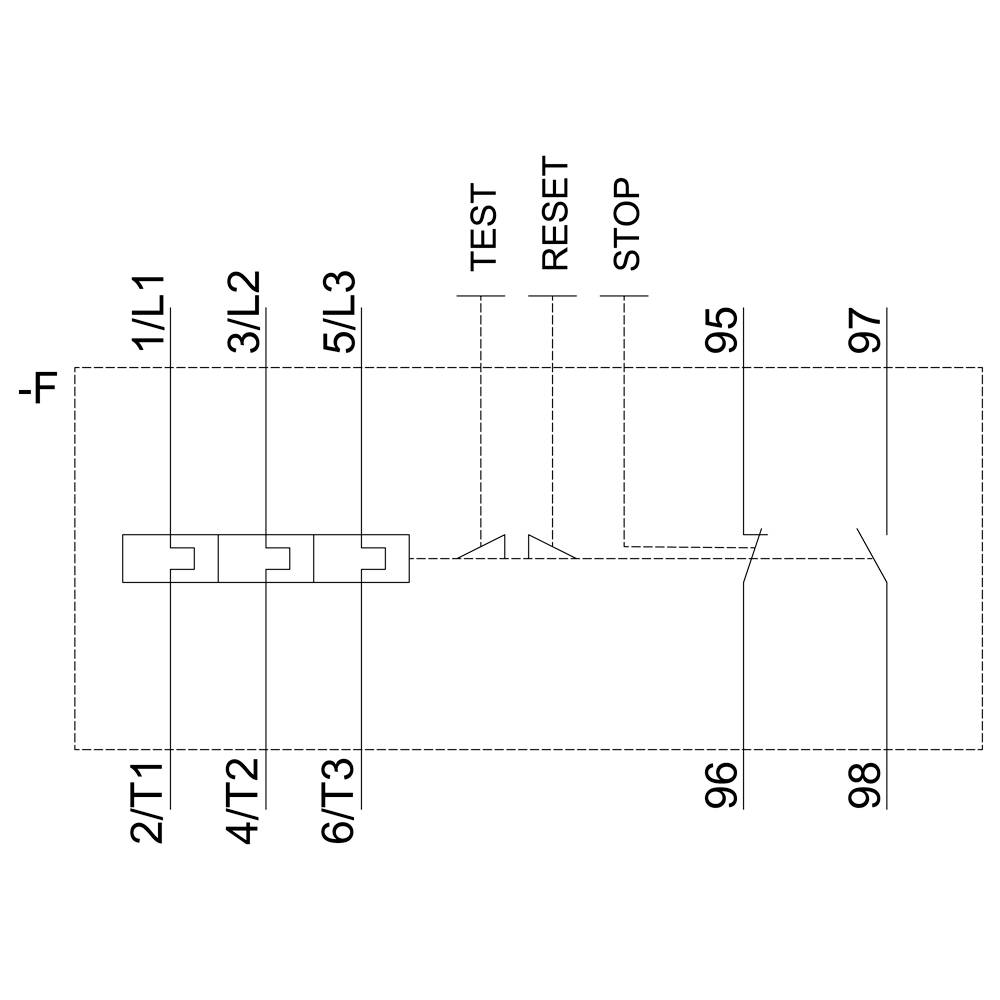

Schema van een elektrisch schakelschema met zes aansluitklemmen (1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3) en schakelaars (Test, Reset, Stop).

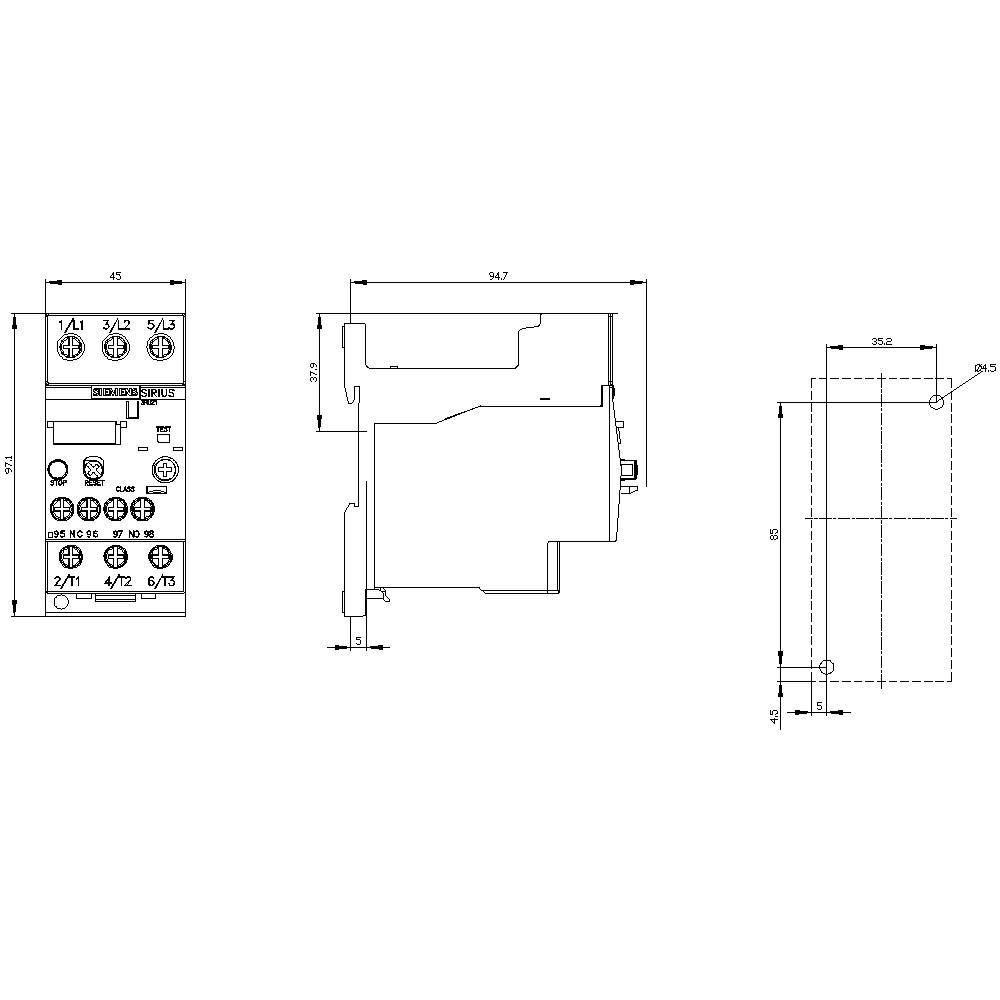

Technische tekening van een elektronisch apparaat met voor-, zij- en bovenaanzicht. Afmetingen aangegeven in millimeters.

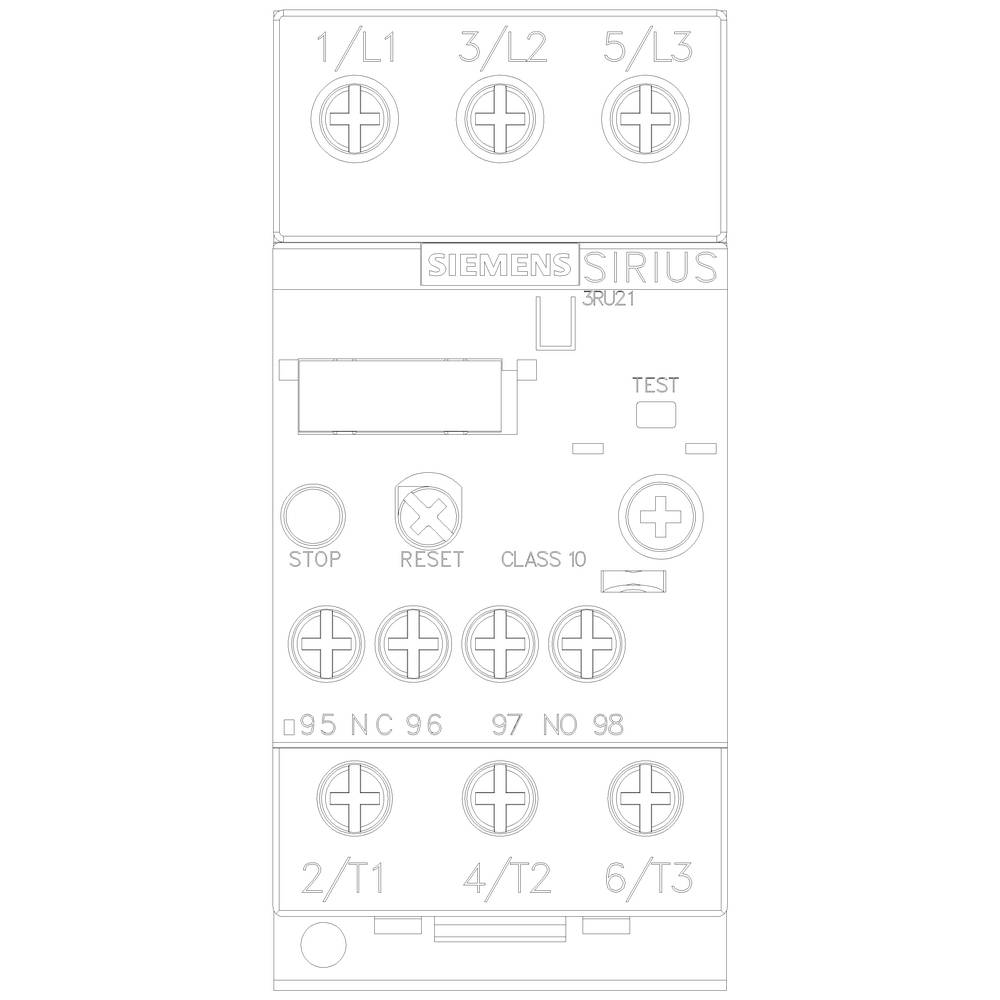

'Siemens SIRIUS contactcontactor. Contacten en aansluitingen gemarkeerd: 1/L1, 3/L2, 5/L3, 95, 96, 97, 98, 2/T1, 4/T2, 6/T3. Toetsen: STOP, RESET, TEST.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Overbelastingsrelais

Functies

Fase-uitval

Overlast

Type

3RU2126-4DB1

Bouwgrootte

Voedingsspanning

690 V

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 119,99 / Stuk)

€ 119,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Zekering gG: 6 A, flink: 10 A

Soortnaam: Overbelastingsrelais

Type: 3RU2126-4DB1

Bouwgrootte: S0

Functies: Fase-uitval
Overlast

Voedingsspanning: 690 V

Instelbereik stroomsterkte (min.): 20 A

Instelbereik stroomsterkte (max.): 25 A

Instelbereik (stroomsterkte): 20 - 25 A

Aansluiting: Schroeven

: IP20

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

Breedte: 45 mm

Hoogte: 97 mm

Diepte: 95 mm

Afm.: (b x h x d) 45 x 97 x 95 mm

Inhoud: 1 stuk(s)

AWG (max.): 8

AWG (min.): 16

Nominale stroom: 25 A

Doorsnede flexibel (max.): 10 mm²

Doorsnede massief (max.): 10 mm²

Doorsnede flexibel (min.): 1 mm²

Doorsnede massief (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1744122 Siemens 3RU2126-4DB1 Overbelastingsrelais 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1744122 Siemens 3RU2126-4DB1 Overbelastingsrelais 1 stuk(s)

Omschrijving

Overbelastingsrelais 34 - 25 A voor motorbeveiliging formaat S0, KLASSE 10 afzonderlijke opstelling Hoofdstroomcircuit: schroef Hulpcircuit: schroef Handmatig-automatisch-RESET thermisch overbelastingsrelais SIRIUS 3RU2 voor stroomafhankelijke bescherming van verbruikers met normale start tegen ontoelaatbare hoge opwarming door overbelasting of fase-uitval.
Deze serie is bijzonder flexibel en voordelig. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Leverbaar met verschillende instelbereiken van de overbelastingsontspanner. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De accessoires zijn geschikt voor alle maten S00 tot S3.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
