Siemens 3RU2136-4ED1 Overbelastingsrelais 1 stuk(s)

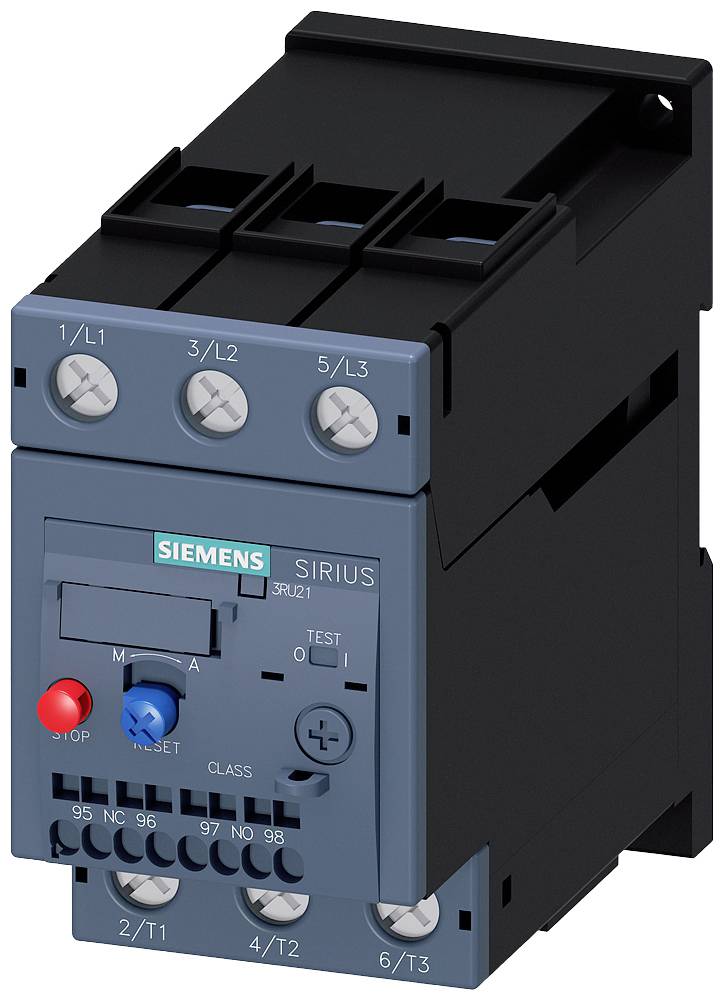

Een blauwe Siemens-schakelaar, model Sirius 3RU21, met aansluitingen aan de boven- en onderzijde.
Een geopende schakelkast met meerdere rijen bedrading, zekeringen en elektronische componenten.

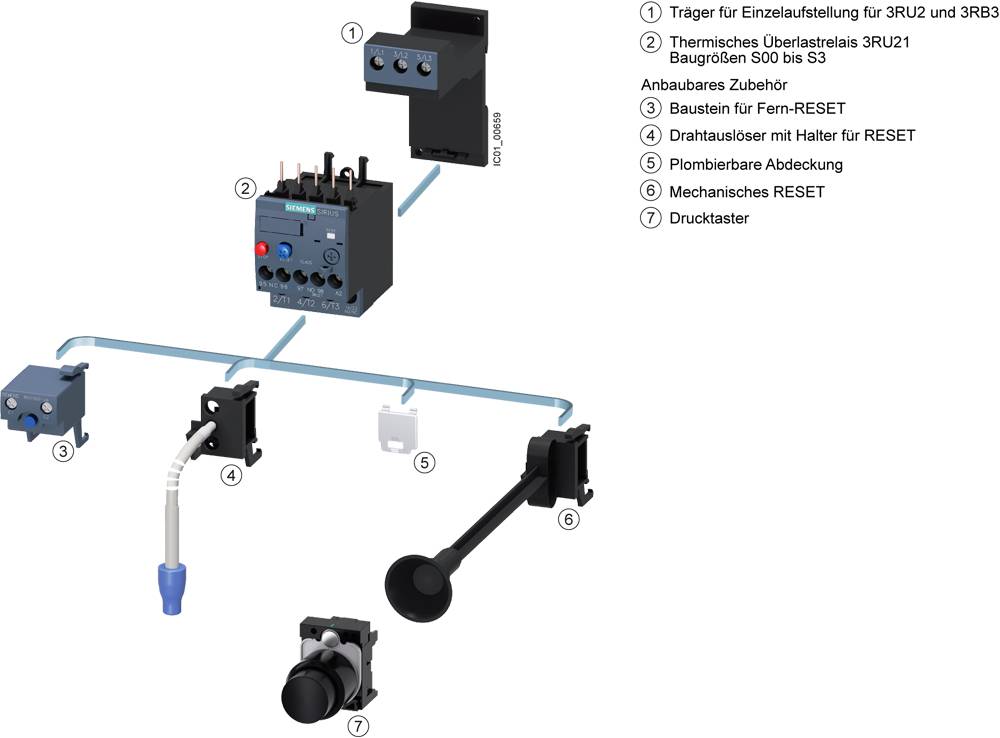

Overzicht van elektrische installatiecomponenten: dragers, triggers, modules en schakelaars; genummerd en met leidingen verbonden.

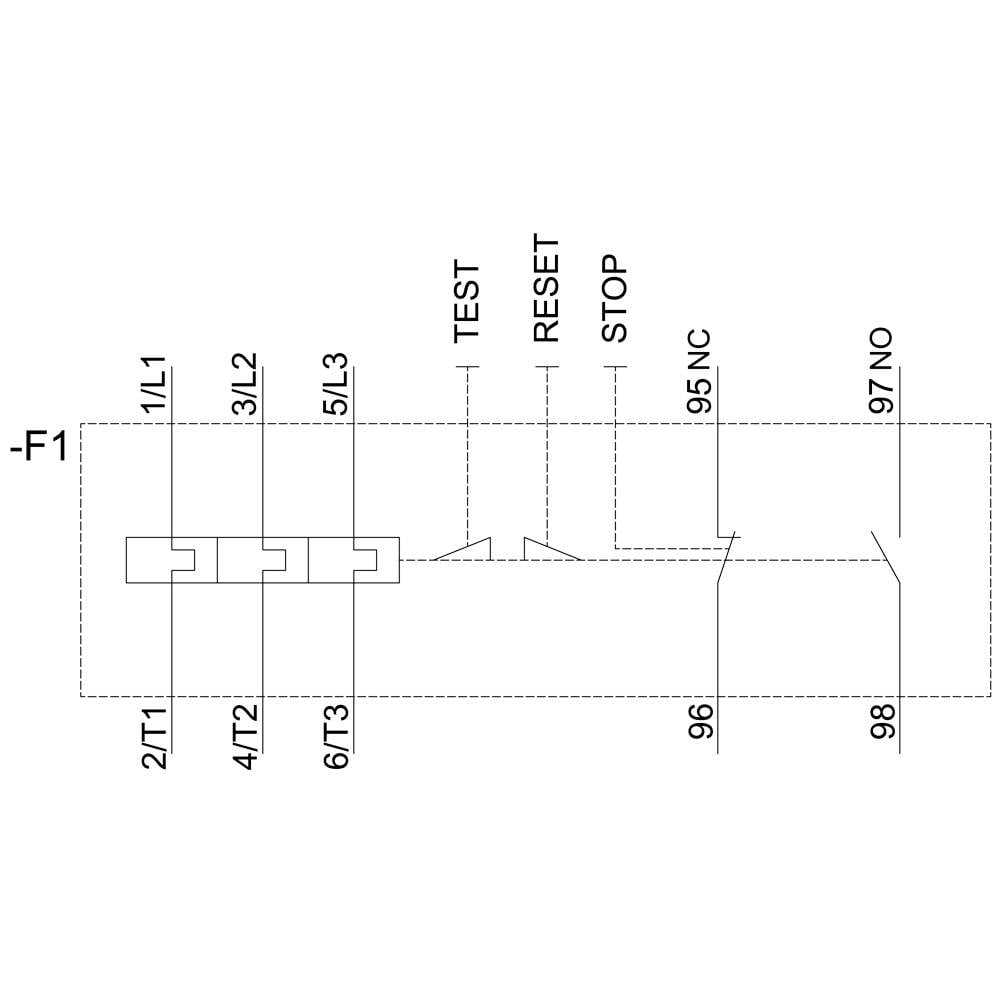

'Bedradingsschema van een elektrische besturing met gemarkeerde aansluitingen: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95NC, 97NO, 96, 98.'

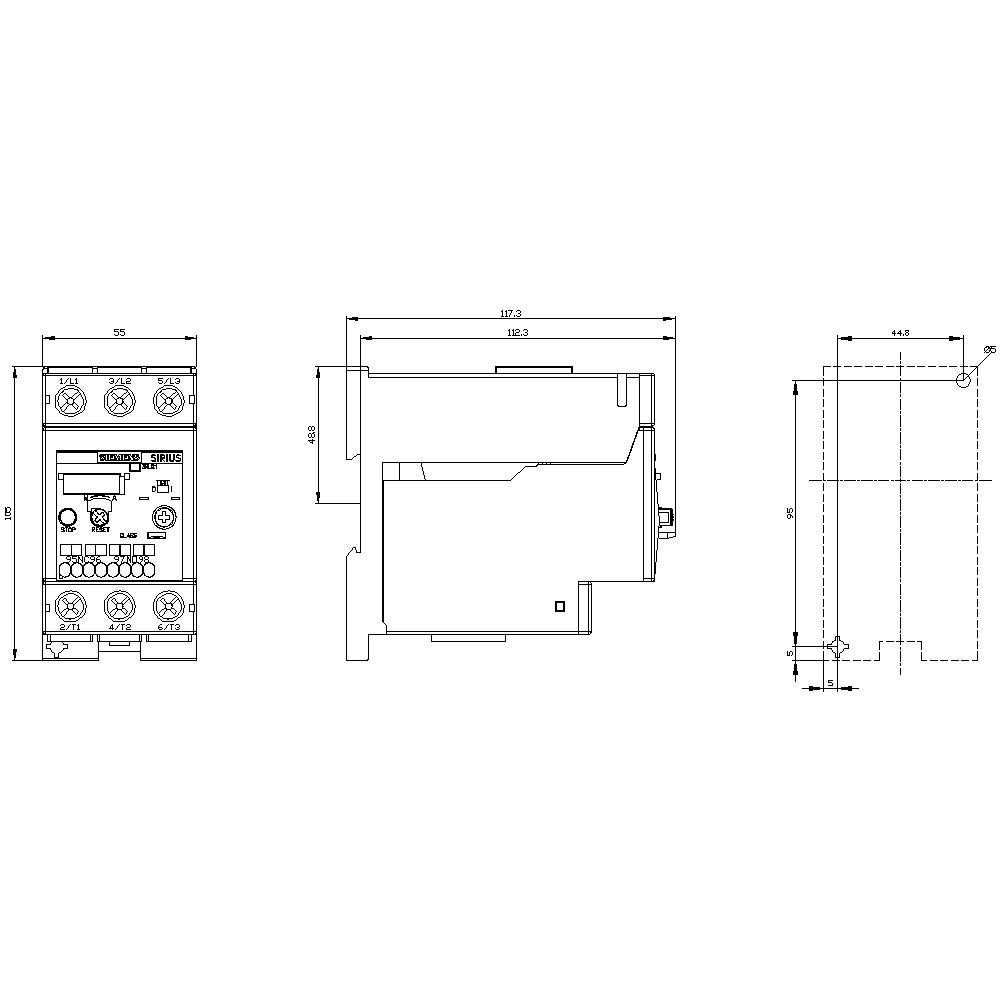

Technische tekening van een elektronisch apparaat met afmetingen in millimeters, weergegeven vanuit drie perspectieven: vooraanzicht, zijaanzicht en bovenaanzicht.

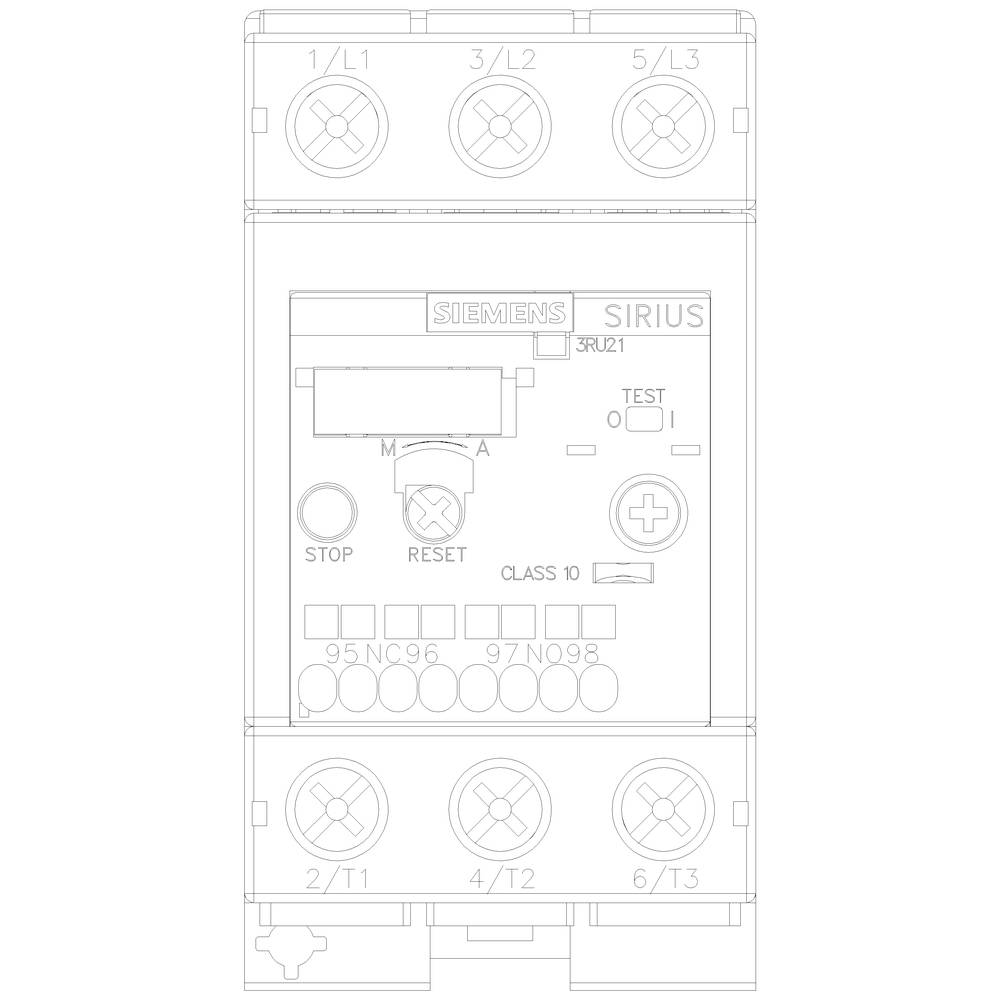

Een elektrisch Siemens Sirius apparaat met bedieningselementen voor motorbesturing en -bescherming. Belangrijkste kenmerken: testknop, reset, indicatielampjes.
1/6
Afbeelding vergelijkbaar
Soortnaam
Overbelastingsrelais
Functies
Overlast
Type
3RU2136-4ED1
Bouwgrootte
S2
Bijzonderheden
Auto/hand-schakeling
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar vr. 6 nov.
Aantal
Totaal (€ 132,22 / Stuk)
€ 157,02
-16 %
€ 132,22
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Zekering gG: 6 A, flink: 10 A
Soortnaam

Overbelastingsrelais

Type

3RU2136-4ED1

Bouwgrootte

S2

Functies

Overlast

Bijzonderheden

Auto/hand-schakeling

Voedingsspanning

690 V

Instelbereik stroomsterkte (min.)

22 A

Instelbereik stroomsterkte (max.)

32 A

Instelbereik (stroomsterkte)

22 - 32 A

Aansluiting

Schroeven

IP20

Min. temperatuur

-40 °C

Max. temperatuur

+70 °C

Breedte

55 mm

Hoogte

105 mm

Diepte

117 mm

Afm.

(b x h x d) 55 x 105 x 117 mm

Inhoud

1 stuk(s)

AWG (max.)

1

AWG (min.)

18

Nominale stroom

32 A

Doorsnede flexibel (max.)

35 mm²

Doorsnede massief (max.)

10 mm²

Doorsnede flexibel (min.)

1 mm²

Doorsnede massief (min.)

1 mm²

Separate positioning

1

1

0

CLASS 10

Screw connection

690 V

UKCA

Ja

Documenten en downloads

Datablad

Datablad 1744896 Siemens 3RU2136-4ED1 Overbelastingsrelais 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1744896 Siemens 3RU2136-4ED1 Overbelastingsrelais 1 stuk(s)

Omschrijving

Overbelastingsrelais 36 - 32 A voor motorbeveiliging maat S2, CLASS 10 afzonderlijke opstelling Hoofdstroomcircuit: schroef Hulpcircuit: lasklem Handmatig-automatisch-RESET thermisch overbelastingsrelais SIRIUS 3RU2 voor stroomafhankelijke bescherming van verbruikers met normale start tegen ontoelaatbare hoge opwarming als gevolg van overbelasting of fase-uitval.
Deze serie is bijzonder flexibel en voordelig. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Leverbaar met verschillende instelbereiken van de overbelastingsontspanner. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De accessoires zijn geschikt voor alle maten S00 tot S3.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
