ElektromechanicaRelaisBewakingsrelaisBewakingsrelais (elektrische grootheden)

Siemens 3RU2146-4HB0 Overbelastingsrelais 1 stuk(s)

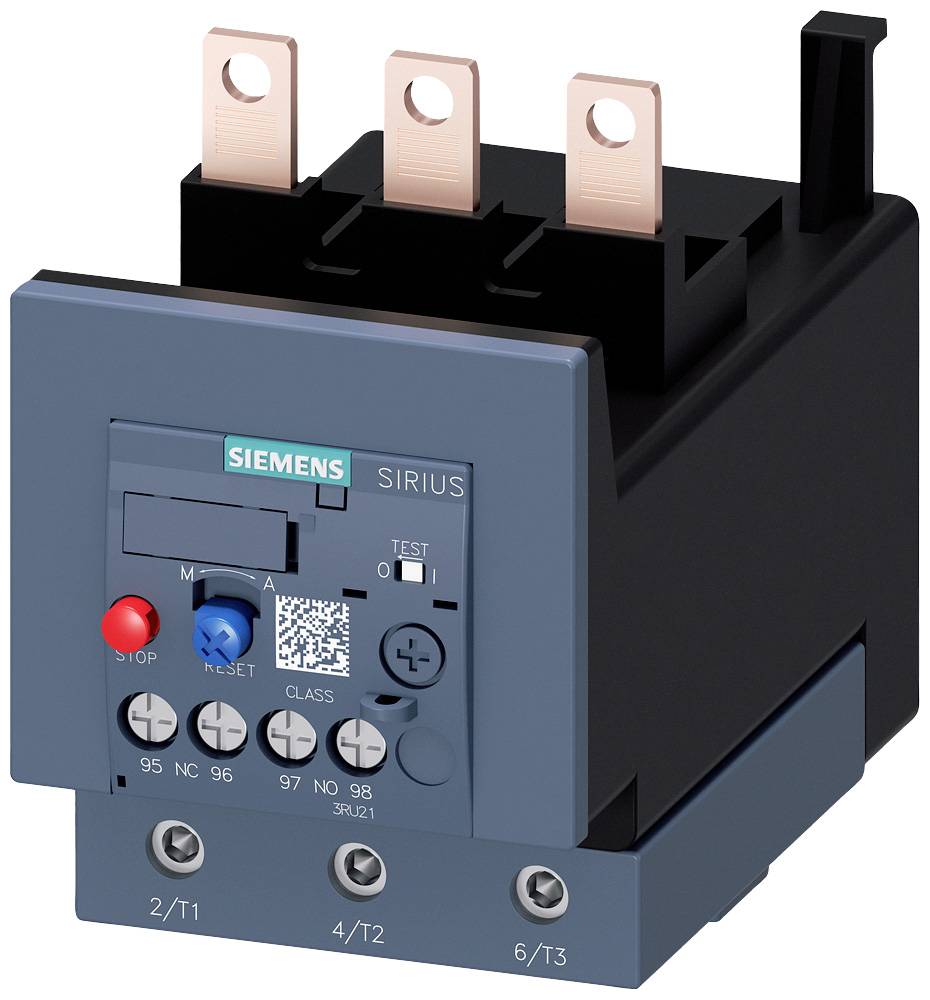

Een Siemens SIRIUS beschermingsrelais met bedieningsknoppen en aansluitklemmen. Geschikt voor besturings- en beschermingstoepassingen in elektrische installaties.
Een geopende schakelkast toont verschillende elektrische componenten, bedrading en zekeringen georganiseerd op planken.

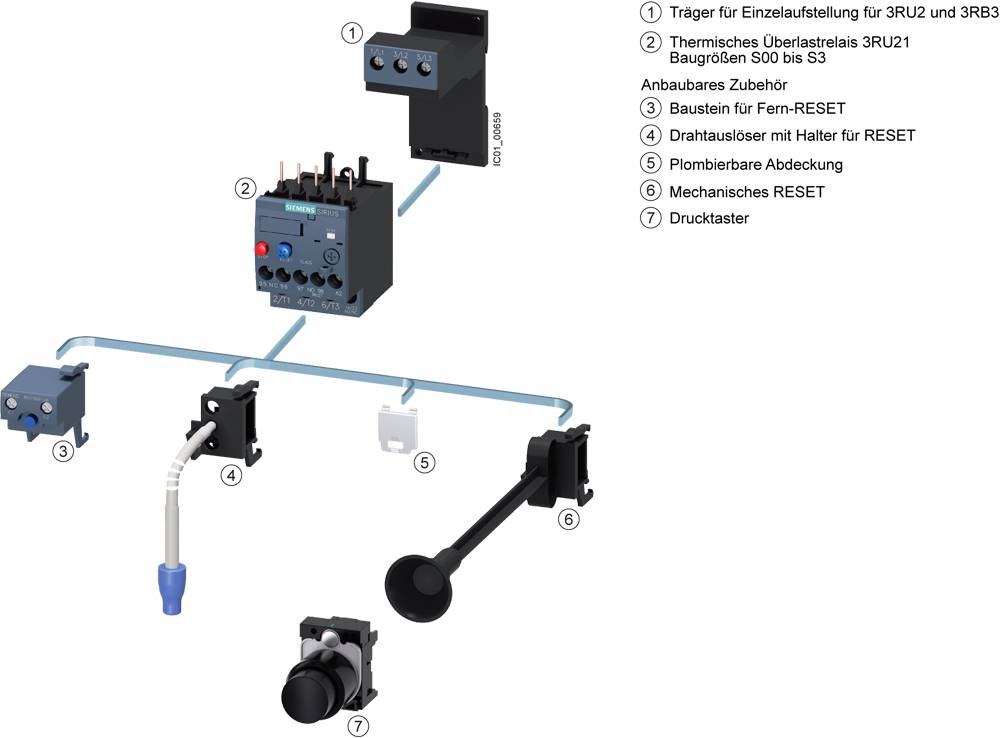

Afbeelding van een schakelschema met componenten van een overbelastingsrelais, inclusief resetknoppen, thermisch overbelastingsrelais en toebehoren.

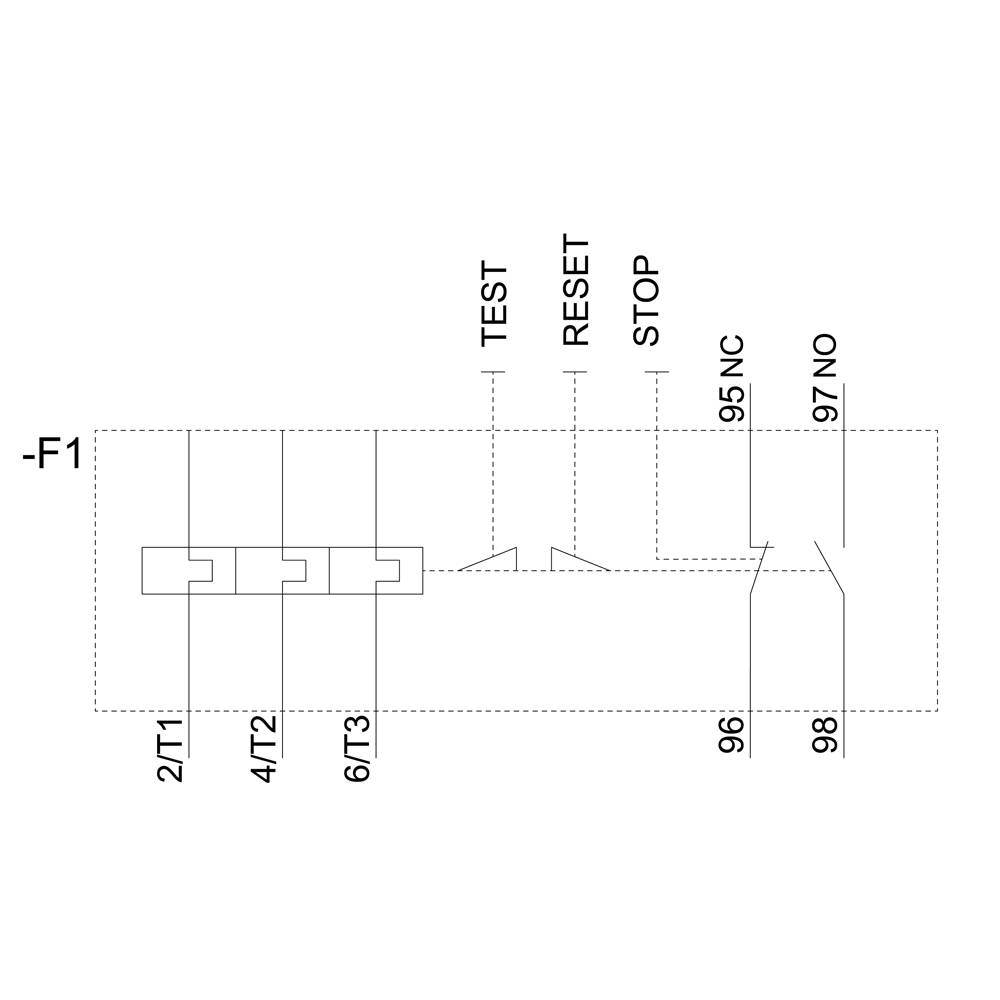

'F1'-schakelschema toont aansluitingen met benamingen: 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95 NC, 97 NO, 96 en 98.

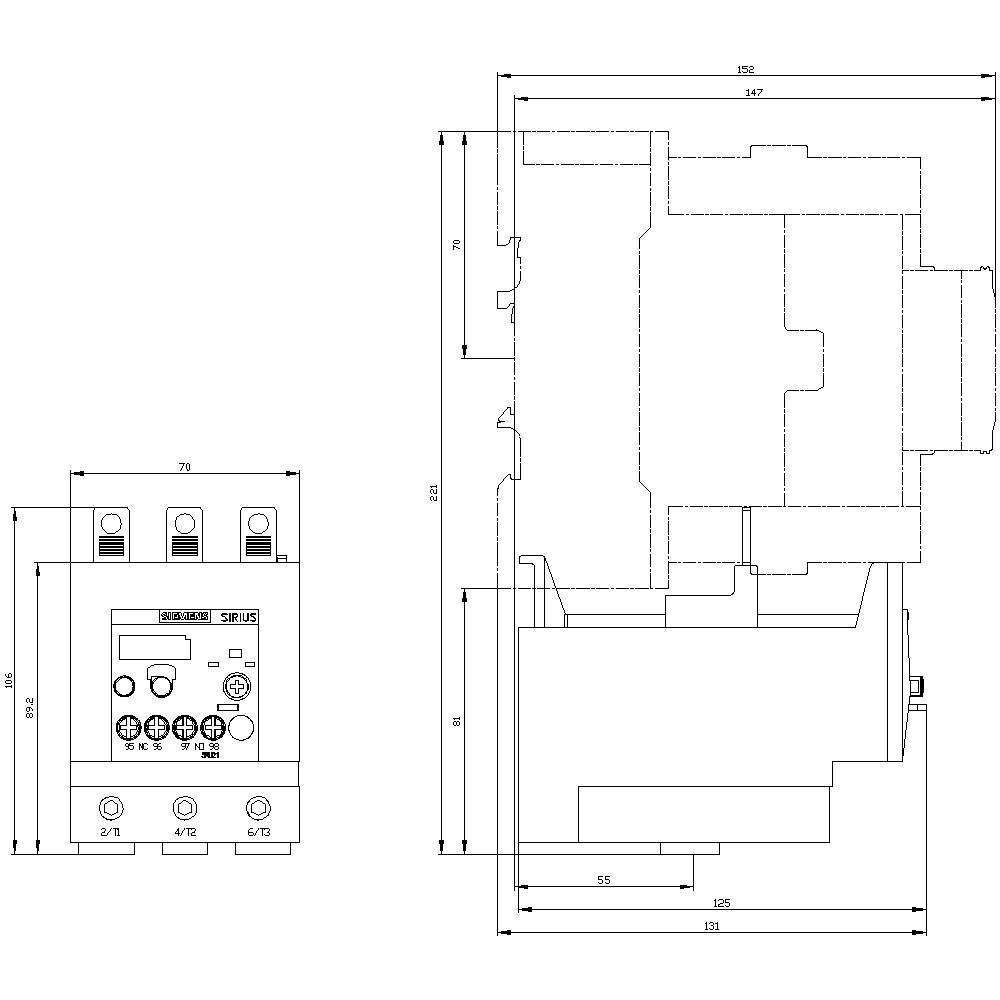

Technische tekening van een elektronisch apparaat met vooraanzicht en zijaanzichten, afmetingen in millimeters en verschillende knoppen.
1/5
Afbeelding vergelijkbaar
Soortnaam
Overbelastingsrelais
Functies
Overlast
Type
3RU2146-4HB0
Bouwgrootte
S3
Bijzonderheden
Auto/hand-schakeling
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar wo. 4 nov.
Aantal
Totaal (€ 123,96 / Stuk)
€ 123,96
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Zekering gG: 6 A, flink: 10 A
Soortnaam

Overbelastingsrelais

Type

3RU2146-4HB0

Bouwgrootte

S3

Functies

Overlast

Bijzonderheden

Auto/hand-schakeling

Voedingsspanning

690 V

Instelbereik stroomsterkte (min.)

36 A

Instelbereik stroomsterkte (max.)

50 A

Instelbereik (stroomsterkte)

36 - 50 A

Aansluiting

Schroeven

IP20

Min. temperatuur

-40 °C

Max. temperatuur

+70 °C

Breedte

70 mm

Hoogte

105 mm

Diepte

125 mm

Afm.

(b x h x d) 70 x 105 x 125 mm

Inhoud

1 stuk(s)

AWG (max.)

1

AWG (min.)

10

Nominale stroom

50 A

Doorsnede flexibel (max.)

50 mm²

Doorsnede flexibel (min.)

2.5 mm²

Direct attachment

1

1

0

CLASS 10

Screw connection

1000 V

UKCA

Ja

Documenten en downloads

Datablad

Datablad 1749846 Siemens 3RU2146-4HB0 Overbelastingsrelais 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1749846 Siemens 3RU2146-4HB0 Overbelastingsrelais 1 stuk(s)

Omschrijving

Overbelastingsrelais 2,2 - 50 A thermisch voor motorbeveiliging maat S3, klasse 10 contactormontage. Hoofdstroomcircuit: schroef. Hulpcircuit: schroef. Handmatig-automatisch-reset. Thermisch overbelastingsrelais. Sirius 3RU2 voor stroomafhankelijke bescherming van verbruikers met normale start tegen ontoelaatbaar hoge opwarming als gevolg van overbelasting of fase-uitval.
Deze serie is bijzonder flexibel en voordelig. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Leverbaar met verschillende instelbereiken van de overbelastingsontspanner. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De accessoires zijn geschikt voor alle maten S00 tot S3.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
