Name: Siemens 3RU2146-4JB1 Overbelastingsrelais 1 stuk(s)
Brand: Siemens
SKU: 1745433
Availability: BackOrder

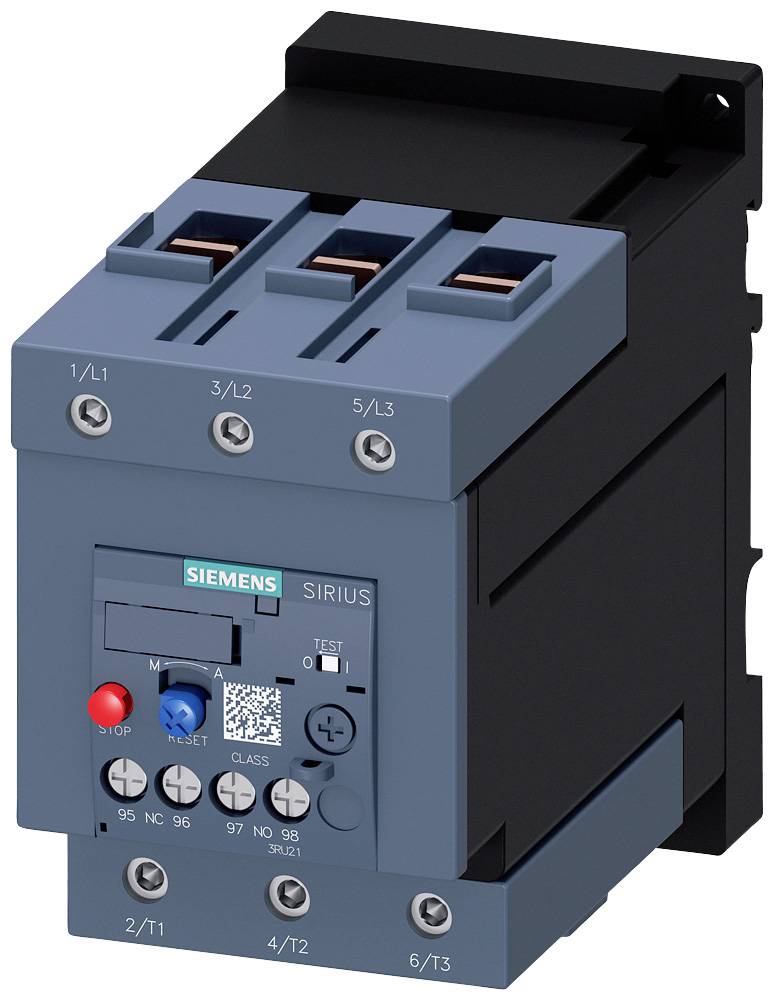

Elektrische schakelaar met drie aansluitingen bovenaan, merklabel en testknop zichtbaar. Gebruikt voor het besturen van elektrische schakelingen.

Een geopende schakelkast toont talrijke elektrische componenten en bekabeling, georganiseerd op planken.

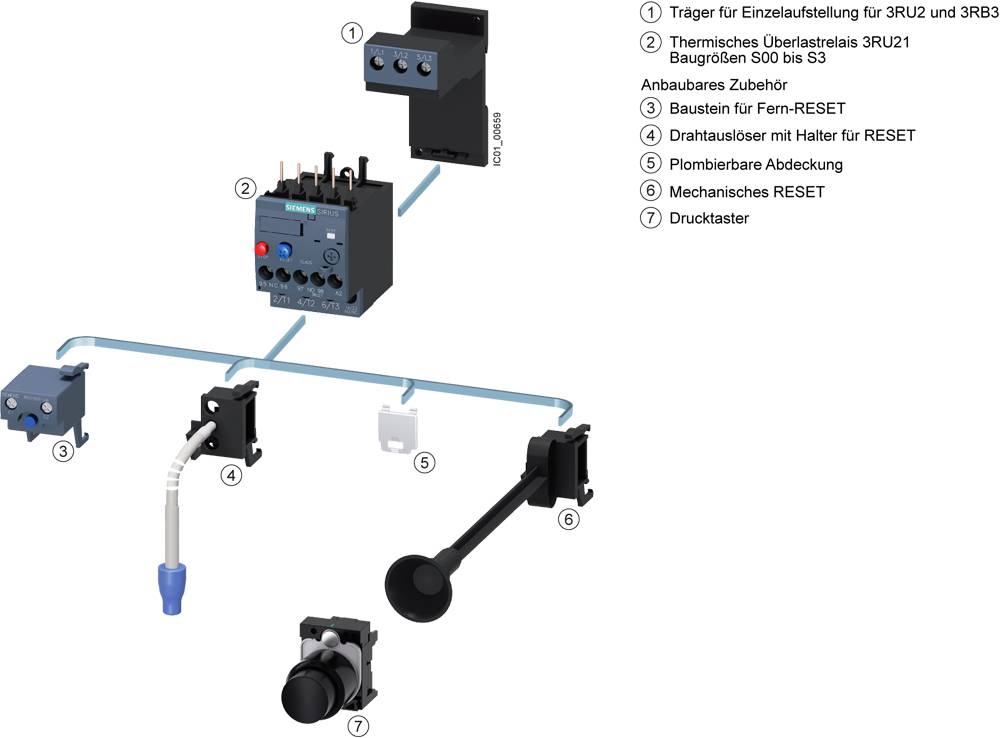

Bedradingsschema van een elektrisch systeem met genummerde componenten, inclusief reset-mechanismen en overbelastingsbeveiligingen.

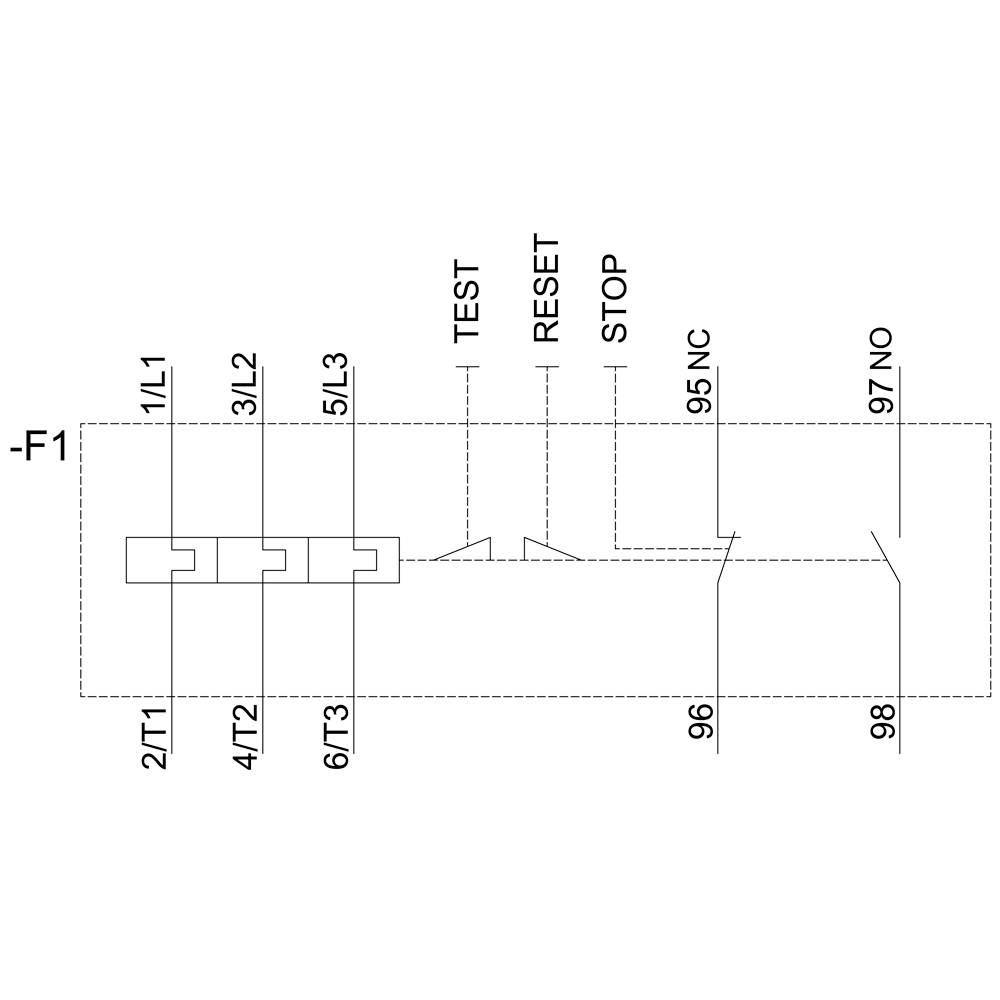

Elektrisch schema toont de functionaliteit van de hoofdschakelaar, met test-, reset- en stopschakelaars, evenals aansluitnummers en contactaanduidingen.

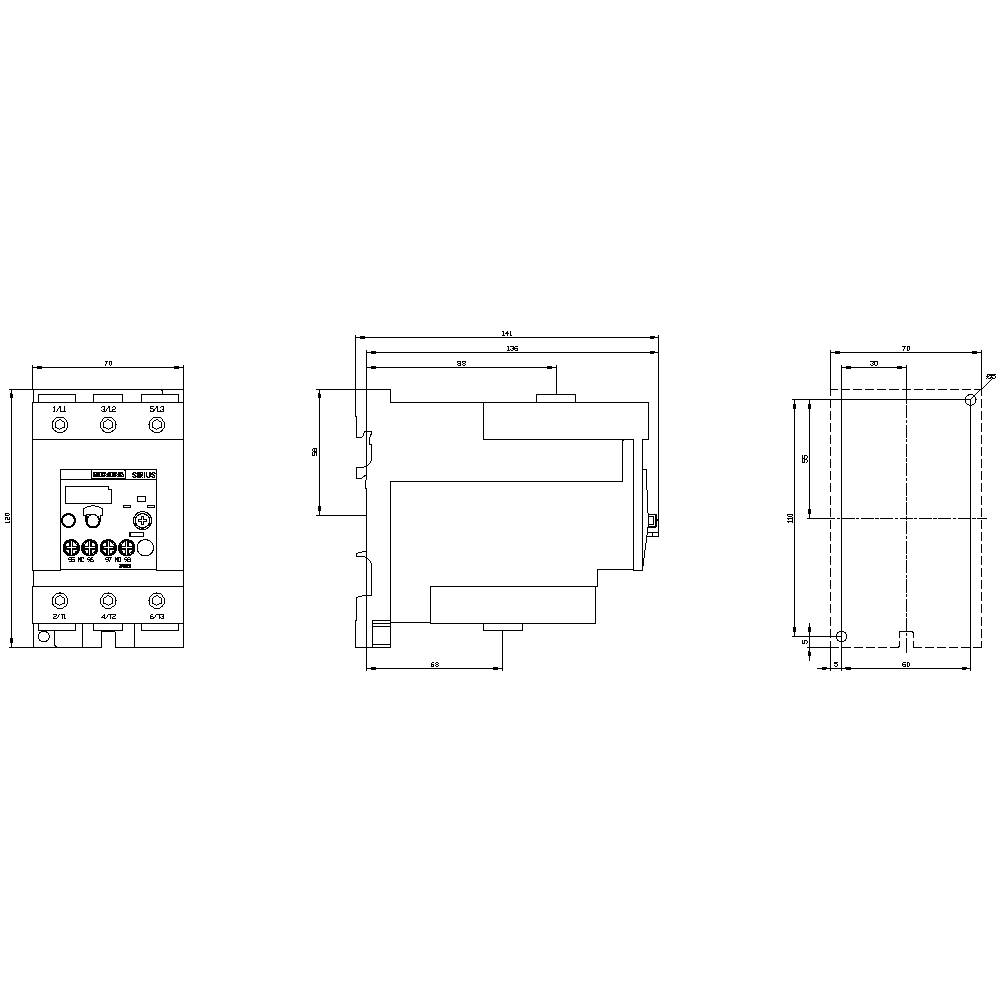

Technische tekening van een elektrisch apparaat, met afmetingen in millimeters in drie aanzichten: vooraanzicht, zijaanzicht en bovenaanzicht.

1/5

Afbeelding vergelijkbaar

Soortnaam

Overbelastingsrelais

Functies

Overlast

Type

3RU2146-4JB1

Bouwgrootte

Voedingsspanning

690 V

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 194,99 / Stuk)

€ 194,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Zekering gG: 6 A, flink: 10 A

Soortnaam: Overbelastingsrelais

Type: 3RU2146-4JB1

Bouwgrootte: S3

Functies: Overlast

Voedingsspanning: 690 V

Instelbereik stroomsterkte (min.): 45 A

Instelbereik stroomsterkte (max.): 63 A

Instelbereik (stroomsterkte): 45 - 63 A

Aansluiting: Schroeven

: IP20

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

Breedte: 70 mm

Hoogte: 120 mm

Diepte: 140 mm

Afm.: (b x h x d) 70 x 120 x 140 mm

Inhoud: 1 stuk(s)

AWG (max.): 1

AWG (min.): 10

Nominale stroom: 63 A

Doorsnede flexibel (max.): 50 mm²

Doorsnede flexibel (min.): 2.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 1000 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1745433 Siemens 3RU2146-4JB1 Overbelastingsrelais 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1745433 Siemens 3RU2146-4JB1 Overbelastingsrelais 1 stuk(s)

Omschrijving

Overbelastingsrelais 54 - 63 A voor motorbeveiliging grootte S3, CLASS 10 afzonderlijke opstelling Hoofdstroomcircuit: schroef Hulpcircuit: schroef Handmatig-automatisch-RESET thermisch overbelastingsrelais SIRIUS 3RU2 voor stroomafhankelijke bescherming van verbruikers met normale start tegen ontoelaatbare hoge opwarming door overbelasting of fase-uitval.
Deze serie is bijzonder flexibel en voordelig. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Leverbaar met verschillende instelbereiken van de overbelastingsontspanner. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De accessoires zijn geschikt voor alle maten S00 tot S3.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
