Name: Siemens 3RV1011-0CA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.18 - 0.25 A Schakelspanning (max.):
Brand: Siemens
SKU: 2862414
Availability: BackOrder

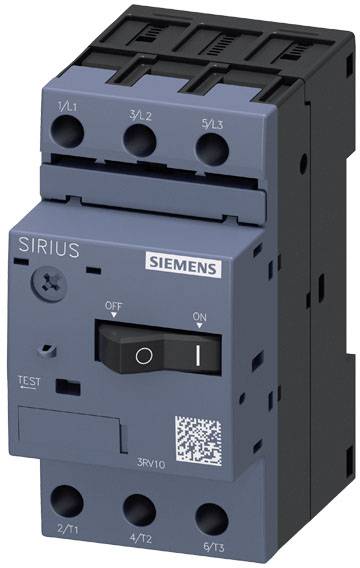

'Siemens SIRIUS'-schakelaar met aan/uit-schakelaar en QR-code aan de voorkant, Model 3RV10, elektrische zekering voor vermogenssturing.

Een geopend schakelkastbehuizing onthult een complexe opstelling van bedrading en componenten, terwijl in de achtergrond industriële machines zichtbaar zijn door een regennat raam.

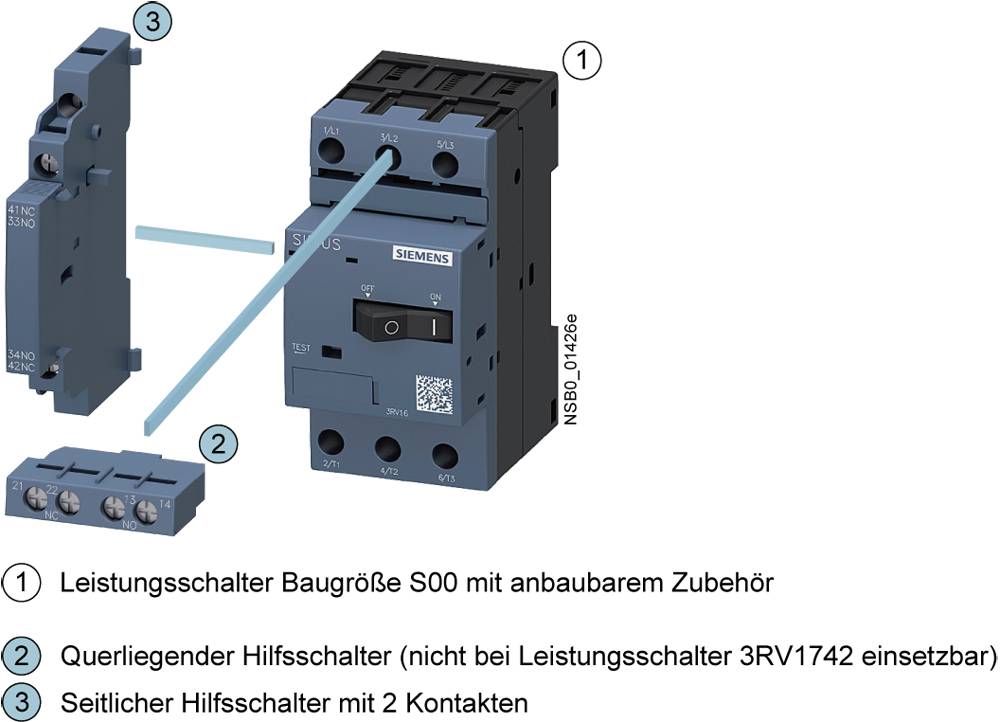

'Vermogensschakelaar grootte S00 met aanbouwbare accessoires', 'Dwars geplaatste hulpschakelaar', 'Zijdelingse hulpschakelaar met 2 contacten'.

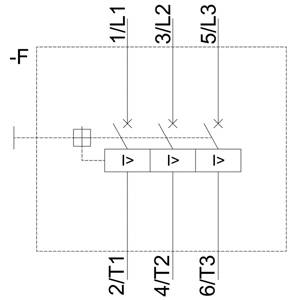

Schakeltekening van een elektrisch systeem met zekeringen en geleiders, met zes gelabelde leidingen: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3.

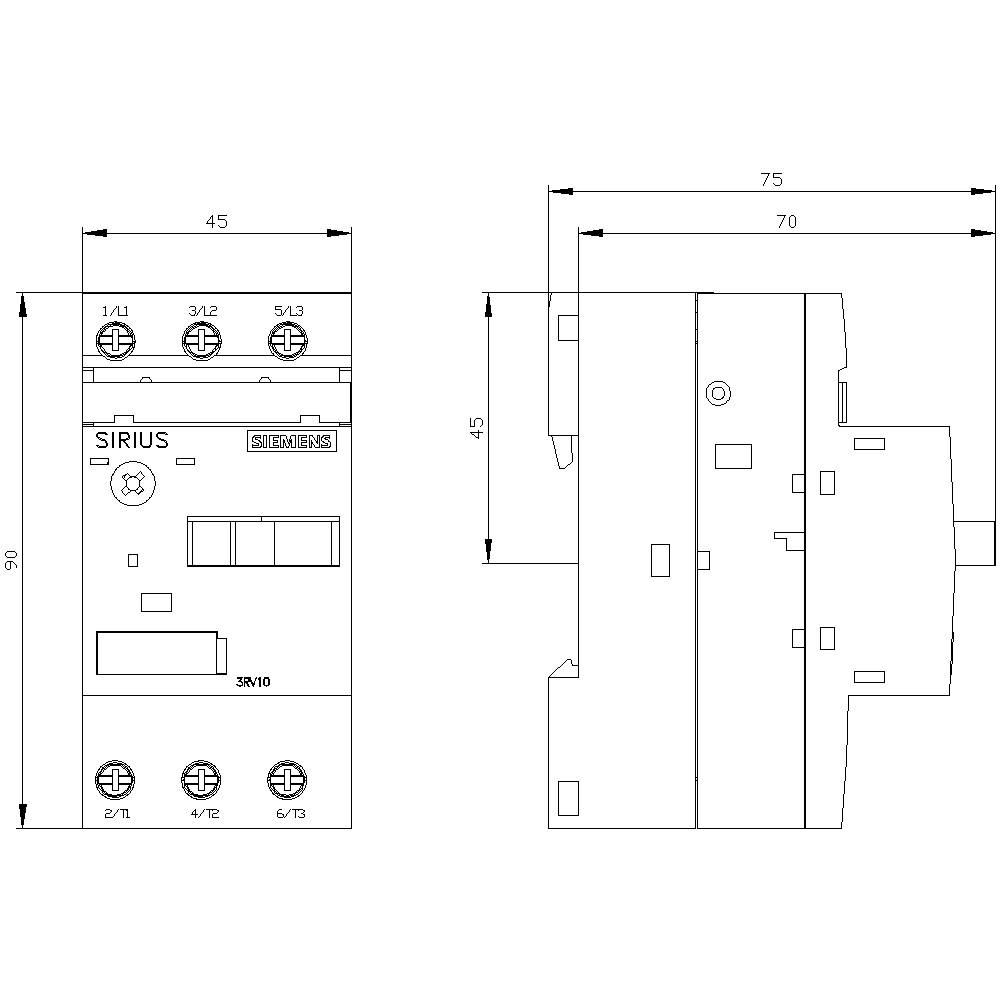

Technische tekening van een elektrische schakelaar met afmetingen: breedte 45 mm, hoogte 90 mm, diepte 75/70/45 mm. Markeringen voor aansluitingen en componenten zichtbaar.

1/5

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

0.25 A

Aansluiting

Schroeven

Type

3RV1011-0CA10

Bouwgrootte

S00

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Set(s)

Totaal (€ 85,99 / Stuk)

€ 85,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering van het product: Voor motorbeveiliging
Aanraakbeveiliging / voorzijde: Vingerveilig bij verticale aanraking van voren
Plaatsing van de elektrische aansluiting / voor het hoofdstroomcircuit: Boven en onder
Aandeel gevaarlijke uitval / bij hoge eisen: 50
Aandeel gevaarlijke uitval / bij een lage oplage: 50
Opstelhoogte / bij hoogte boven NN / maximaal: 2000 m.
Uitvoering van het bedieningselement: Wip
Bedrijfsvermogen / bij AC-3 / bij 230 V: 0,037 kW
Bedrijfsvermogen / bij AC-3 / bij 690 V: 0,12 kW
Mechanische levensduur (schakelcycli) / de hoofdcontacten / typisch: 100.000
Elektrische levensduur (schakelcycli) / typisch: 100.000
Uitbreiding van het product / hulpschakelaar: Ja
Fasestoringsherkenning: Ja
Overbelastingsbeveiliging: Ja
Installatiebescherming: Ja
Kortsluitbeveiliging: Ja
Motorbeveiliging: Ja
Scheidingsfunctie: Ja
Schakelfrequentie / bij AC-3 / maximaal (1/h): 15
Bestand tegen spanningspieken tot 6 kV
Aantrekkoppel / voor hoofdcontacten / bij schroefaansluiting / maximaal: 1,2 Nm
Uitvoering van de weergave / voor schakeltoestand: Wip
Uitvoering van de schroefdraad / van de aansluitschroef / voor hoofdcontacten: M3
Uitvoering van de kortsluitontspanner: Magnetisch
Uitvoering van de overbelastingsontspanner: Thermisch
Grootte van de beschermer / combineerbaar / bedrijfsspecifiek: S00
Bedrijfsfrequentie / minimaal: 50 Hz
Bedrijfsfrequentie / maximaal: 60 Hz
Grootte van de schroevendraaierpunt: Pozidriv maat 2
Beschermingsklasse IP/de aansluitklem: IP00
Soort aansluitbare kabeldiameters / voor hoofdcontacten / eendraads of meerdraads: 2x (0,5... 1,5 mmm), 2x (0,75... 2,5 mmm), 2x (1... 4 mmm)
Soort aansluitbare kabeldiameters / voor hulpcontacten / eendraads of meerdraads: 2x (0,5... 1,5 mmm), 2x (0,75... 2,5 mmm)
Soort aansluitbare kabeldiameters / voor hoofdcontacten / fijndradig / met adereindbewerking: 2x (0,5... 1,5 mmm), 2x (0,75... 2,5 mmm)

Soortnaam: Vermogensschakelaar

Type: 3RV1011-0CA10

Bouwgrootte: S00

Instelbereik stroomsterkte (min.): 0.18 A

Instelbereik stroomsterkte (max.): 0.25 A

Instelbereik (stroomsterkte): 0.18 - 0.25 A

Belastingsstroom: 0.25 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V DC/AC

Geschikt voor serie: Siemens serie Sirius

Geschikt voor merk: Siemens

Montagewijze: Schroefbevestiging
Snap-on bevestiging

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Bijzonderheden: Met hulpcontact

Aansluiting: Schroeven

: IP20

Diepte: 75 mm

Breedte: 45 mm

Hoogte: 90 mm

Afm.: (b x h x d) 45 x 90 x 75 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 45

: 90 mm

: 75 mm

: 0.06 kW

: 0.25 A

: 3

: 690-690 V

: 0.18-0.25 A

: IP20

: Screw connection

: Built-in device fixed built-in technique

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2862414 Siemens 3RV1011-0CA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.18 - 0.25 A Schakelspanning (max.):

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2862414 Siemens 3RV1011-0CA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.18 - 0.25 A Schakelspanning (max.):

Omschrijving

Vermogensschakelaar grootte S00 voor motorbeveiliging Class 10 spanningsbeveiliging 0,11 - 0,25 A kortsluitingsbeveiliging 3,3 A schroefaansluiting standaard schakelvermogen vermogensschakelaar Sirius 3RV1 voor motorbeveiliging voor veilig uitschakelen bij kortsluiting en bescherming van de verbruiker en installatie tegen overbelasting en voor een veilige scheiding van de installatie van het net.
De compacte en klimaatvriendelijkste vermogensschakelaars zijn door hun geringe afvalwarmte geoptimaliseerd voor gebruik in consumentencompartimenten, natuurlijk ook voor IE3/IE4-motoren en ook voor het schakelen van gelijkstroom. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Er zijn apparaatvarianten beschikbaar voor motorbeveiliging, als hoofd- en noodstop-schakelaar en voor gebruik in IT-netwerken. Ze zijn verkrijgbaar met schroefaansluiting en naar keuze met ingebouwde hulpschakelaar.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
