Name: Siemens 3RV1011-1JA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 7 - 10 A Schakelspanning (max.): 690 V
Brand: Siemens
SKU: 1746226
Availability: InStock

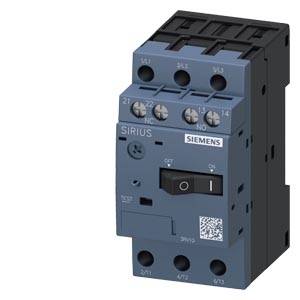

'Siemens Schütz SIRIUS 3RT' in zwart en blauw, met 3 contacten bovenaan en een schakelaar onderaan. Gebruikt voor de besturing van elektrische motoren.

Een schakelkast met elektrische componenten staat open. Door een raam is een wazig, regenachtig buitentafereel te zien.

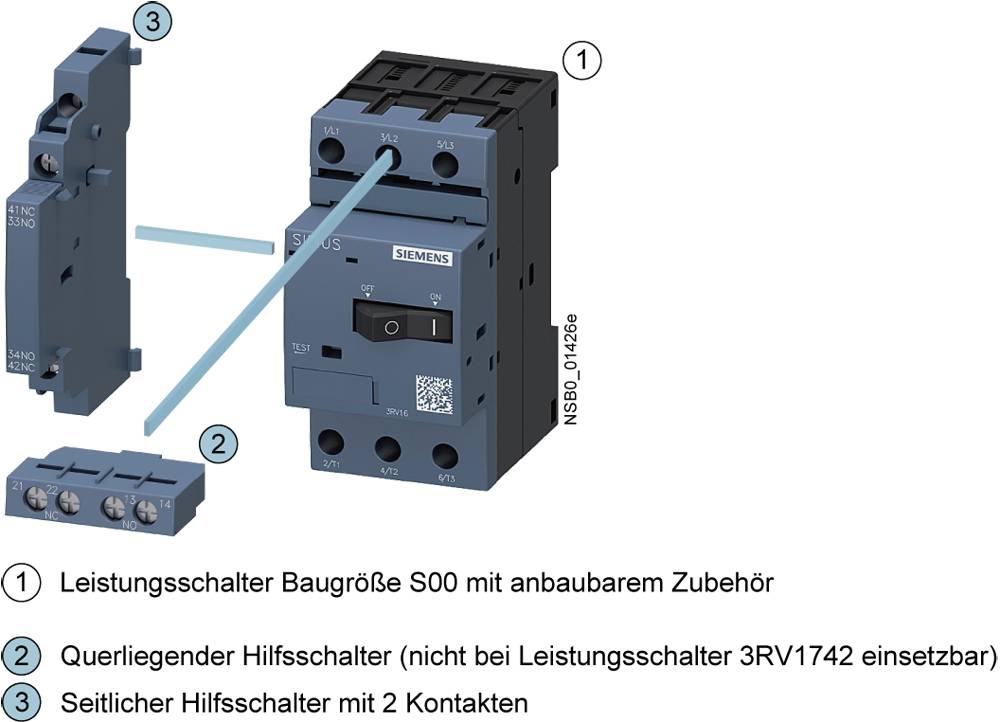

Vermogensschakelaar grootte S00 met twee hulpschakelaars. Nr. 2 is dwars geplaatst, niet toepasbaar bij vermogensschakelaar 3RV1742.

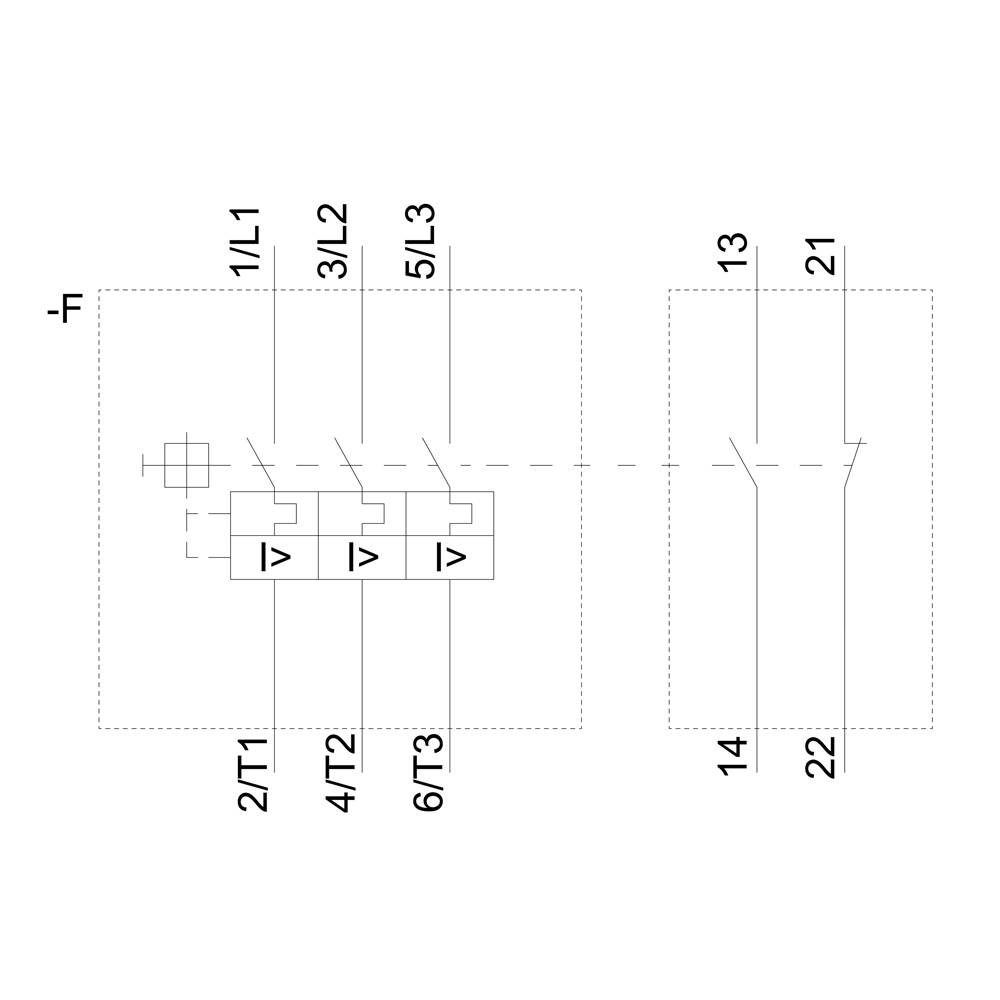

Een technisch diagram van een schakelschema met genummerde geleiders: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22.

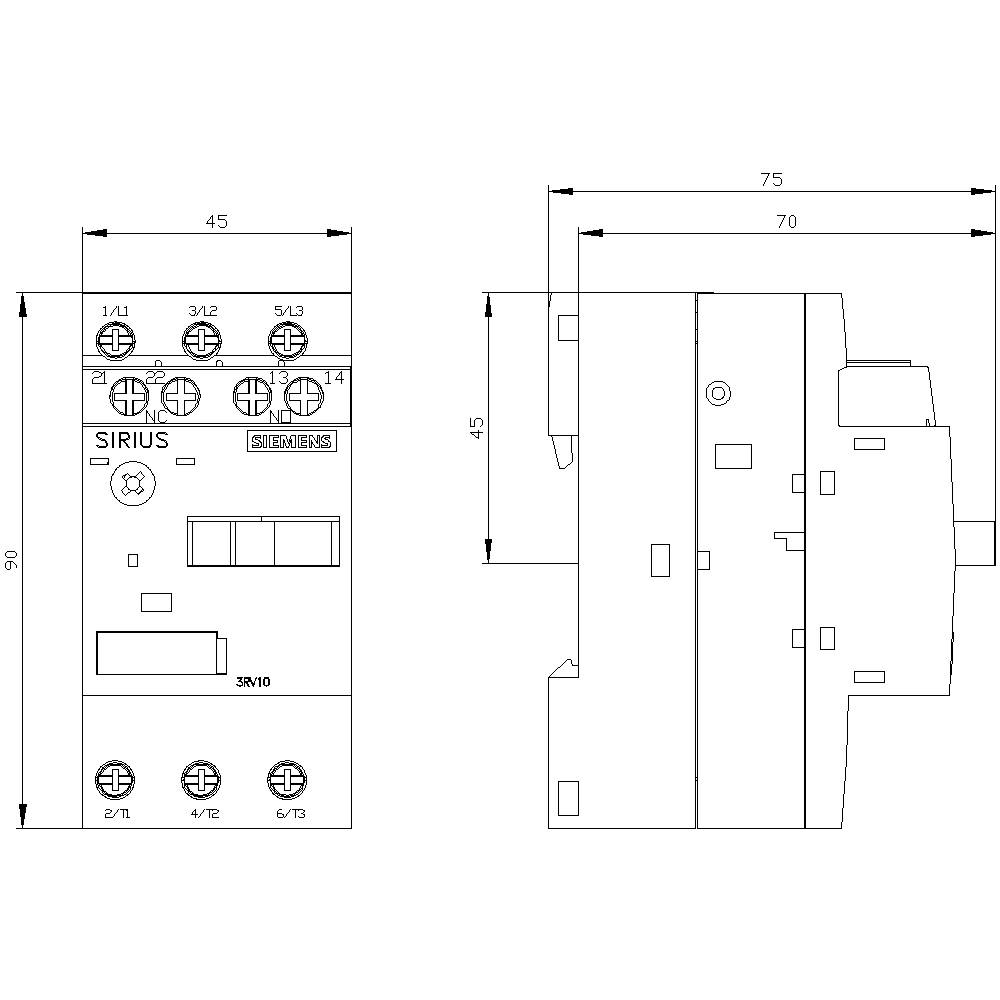

Technische tekening van een elektrische schakelaar 'SIRIUS'; toont voor- en zijaanzicht met afmetingen in millimeters.

1/5

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

10 A

Aansluiting

Schroeven

Type

3RV1011-1JA15

Bouwgrootte

S00

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 30 okt.

2 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 104,99 / Stuk)

€ 104,99

incl. btw

Gratis verzending*

Slechts 2 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Permanente stroomsterkte: 10 A
Mechanische levensduur van de hoofdcontacten: 100.000 schakelcycli
Max. Aderdoorsnede (eendraads of meerdraads): 4 mm²
Max. Aderdoorsnede (fijndradig): 2,5 mm²

Soortnaam: Vermogensschakelaar

Type: 3RV1011-1JA15

Bouwgrootte: S00

Instelbereik stroomsterkte (min.): 7 A

Instelbereik stroomsterkte (max.): 10 A

Instelbereik (stroomsterkte): 7 - 10 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Geschikt voor serie: Siemens serie Sirius

Geschikt voor merk: Siemens

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Bijzonderheden: Met hulpcontact

Aansluiting: Schroeven

: IP20

Diepte: 75 mm

Breedte: 45 mm

Hoogte: 90 mm

Afm.: (b x h x d) 45 x 90 x 75 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 45

: 90 mm

: 75 mm

: 4 kW

: TRUE

: 10 A

: FALSE

: 3

: 690-690 V

: 7-10 A

: IP20

: TRUE

: Screw connection

: Rocker lever

: Magnetic

: 2.2 kW

: 50 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja
