Name: Siemens 3RV2421-0HA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 6
Brand: Siemens
SKU: 2862418
Availability: BackOrder

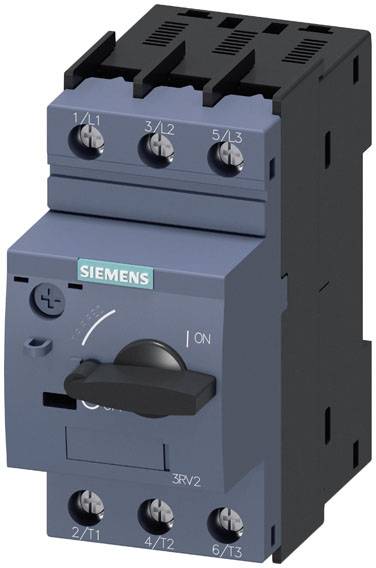

Siemens vermogensschakelaar met een draaiknop en meerdere aansluitingen.

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

0.8 A

Aansluiting

Schroeven

Verpakkingswijze

Piece

Type

3RV2421-0HA10

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Set(s)

Totaal (€ 144,99 / Stuk)

€ 144,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering van het product: Voor transformatorbescherming
Aanraakbeveiliging / voorzijde: Vingerveilig bij verticale aanraking van voren
Plaatsing van de elektrische aansluiting / voor het hoofdstroomcircuit: Boven en onder
Aandeel gevaarlijke uitval / bij hoge eisen: 50
Aandeel gevaarlijke uitval / bij een lage oplage: 50
Opstelhoogte / bij hoogte boven NN / maximaal: 2000 m.
Uitvoering van het bedieningselement: schakelknop
Bedrijfsvermogen / bij AC-3 / bij 230 V: 0,12 kW
Bedrijfsvermogen / bij AC-3 / bij 690 V: 0,37 kW
Mechanische levensduur (schakelcycli) / de hoofdcontacten / typisch: 100.000
Elektrische levensduur (schakelcycli) / typisch: 100.000
Uitbreiding van het product / hulpschakelaar: Ja
Fasestoringsherkenning: Ja
Overbelastingsbeveiliging: Ja
Kortsluitbeveiliging: Ja
Transformatorbescherming: Ja
Scheidingsfunctie: Ja
Schakelfrequentie / bij AC-3 / maximaal (1/h): 15
Bestand tegen spanningspieken tot 6 kV
Aantrekkoppel / voor hoofdcontacten / bij schroefaansluiting / maximaal: 2,5 Nm
Uitvoering van de weergave / voor schakeltoestand: Knevel
Uitvoering van de schroefdraad / van de aansluitschroef / voor hoofdcontacten: M4
Uitvoering van de kortsluitontspanner: Magnetisch
Uitvoering van de schroevendraaierschacht: Diameter 5... 6 mm
Uitvoering van de overbelastingsontspanner: Thermisch
Grootte van de beschermer / combineerbaar / bedrijfsspecifiek: S00, S0
Bedrijfsfrequentie / minimaal: 50 Hz
Bedrijfsfrequentie / maximaal: 60 Hz
Grootte van de schroevendraaierpunt: Pozidriv maat 2
Beschermingsklasse IP / van de aansluitklem: IP20
Soort aansluitbare kabeldiameters / voor hoofdcontacten / eendraads of meerdraads: 2x (1... 2,5 mmm), 2x (2,5... 10 mmm/m)
Soort aansluitbare kabeldiameters / voor hoofdcontacten / fijndradig / met adereindbewerking: 2x (1... 2,5 mmm), 2x (2,5... 6 mmm), 1x 10 mmm
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hoofdcontacten: 2x (16... 12), 2x (14... 8)

: Piece

Soortnaam: Vermogensschakelaar

Type: 3RV2421-0HA10

Bouwgrootte: S0

Instelbereik stroomsterkte (min.): 0.55 A

Instelbereik stroomsterkte (max.): 0.8 A

Instelbereik (stroomsterkte): 0.55 - 0.8 A

Belastingsstroom: 0.8 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V DC/AC

Geschikt voor serie: Siemens serie Sirius

Geschikt voor merk: Siemens

Montagewijze: Schroefbevestiging
Snap-on bevestiging

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Bijzonderheden: Met hulpcontact

Aansluiting: Schroeven

: IP20

Diepte: 97 mm

Breedte: 45 mm

Hoogte: 97 mm

Afm.: (b x h x d) 45 x 97 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2862418 Siemens 3RV2421-0HA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 6

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2862418 Siemens 3RV2421-0HA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 6

Omschrijving

Vermogensschakelaar maat S0 voor transformatorbeveiliging spanningsbeveiliging 0,55 - 0,8 A kortsluitingsbeveiliging 16 A schroefaansluiting standaardschakelvermogen vermogensschakelaar Sirius 3RV2 voor transformatorbeveiliging voor een veilige bescherming van transformatoren en voorkoming van kortsluiting en overbelasting.
De compacte en klimaatvriendelijkste vermogensschakelaars zijn door hun geringe afvalwarmte geoptimaliseerd voor gebruik in consumentencompartimenten, natuurlijk ook voor IE3/IE4-motoren en ook voor het schakelen van gelijkstroom. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en NOODSTOP-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk.
De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
