Name: Siemens 3RV2421-4BA15 Vermogensschakelaar 1 stuk(s) 1x NC, 1x NO Instelbereik (stroomsterkte): 13 - 20 A Schakelspanning
Brand: Siemens
SKU: 1740470
Availability: BackOrder

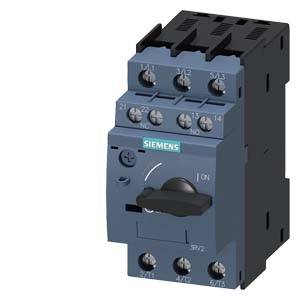

Een zwarte Siemens-vermogensschakelaar met hendel in de "AAN"-positie en aansluitklemmen met labels.

Een schakelkast met open kabels en componenten staat naast een nat raam met uitzicht op een wazig industriecomplex.

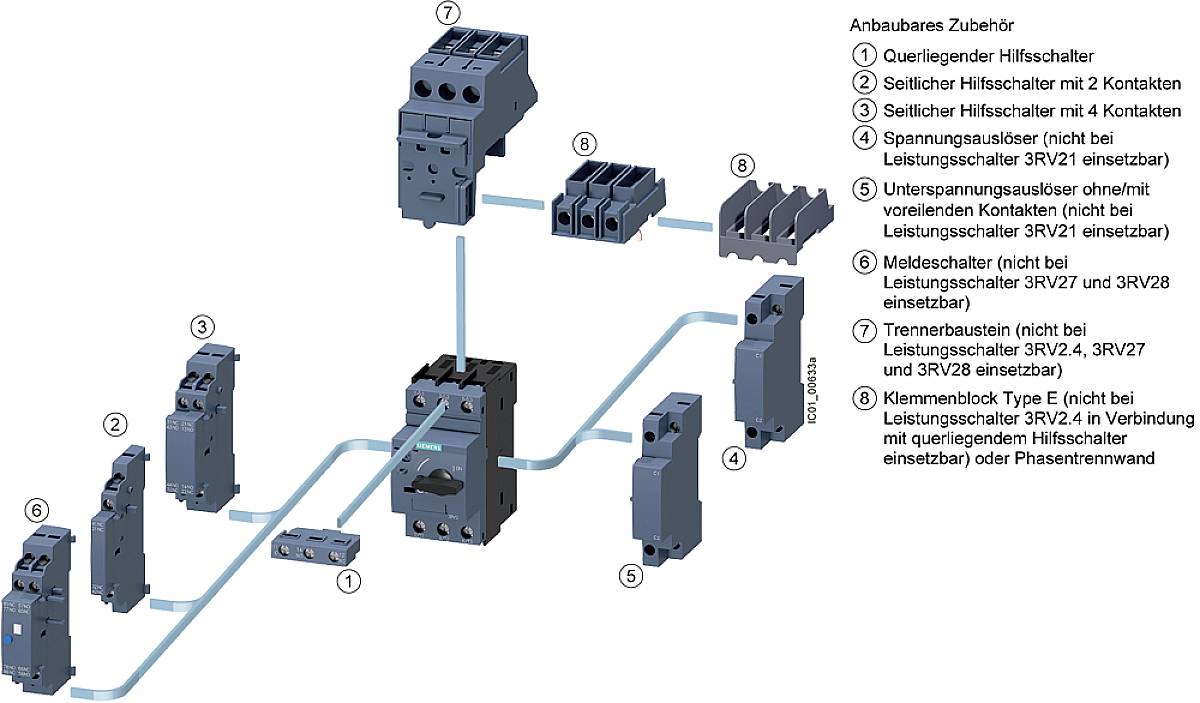

'Toebehoren voor vermogensschakelaars: dwars gemonteerde hulpschakelaars, zijdelingse hulpschakelaars, spanningsuitlopers, signaalschakelaars, scheidingstoetsen.'

'Schakelschema toont een elektrisch bedradingsdiagram met drie schakelaars gemerkt 1/L1, 3/L2, 5/L3, en twee schakelaars 13, 21.'

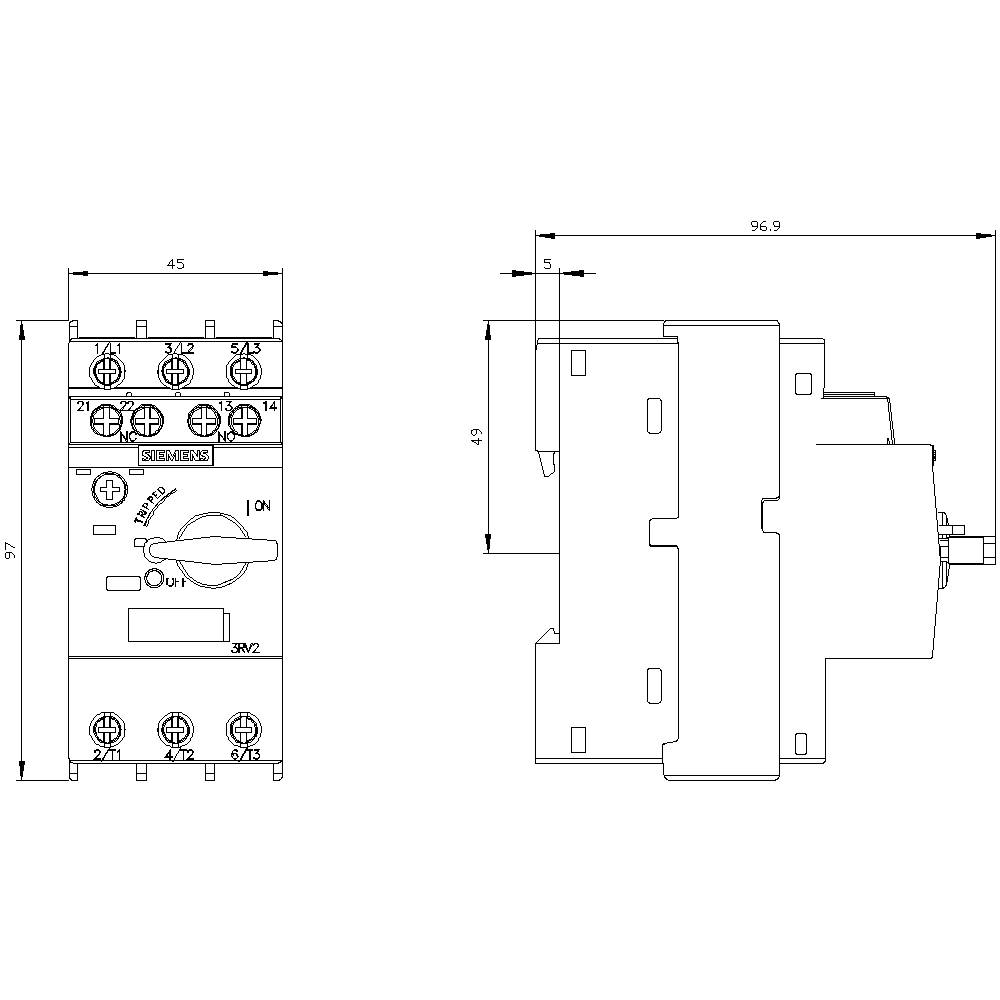

Afbeelding toont technische tekening van een elektrische schakelaar met afmetingen. Links: vooraanzicht. Rechts: zijaanzicht met maatvoering.

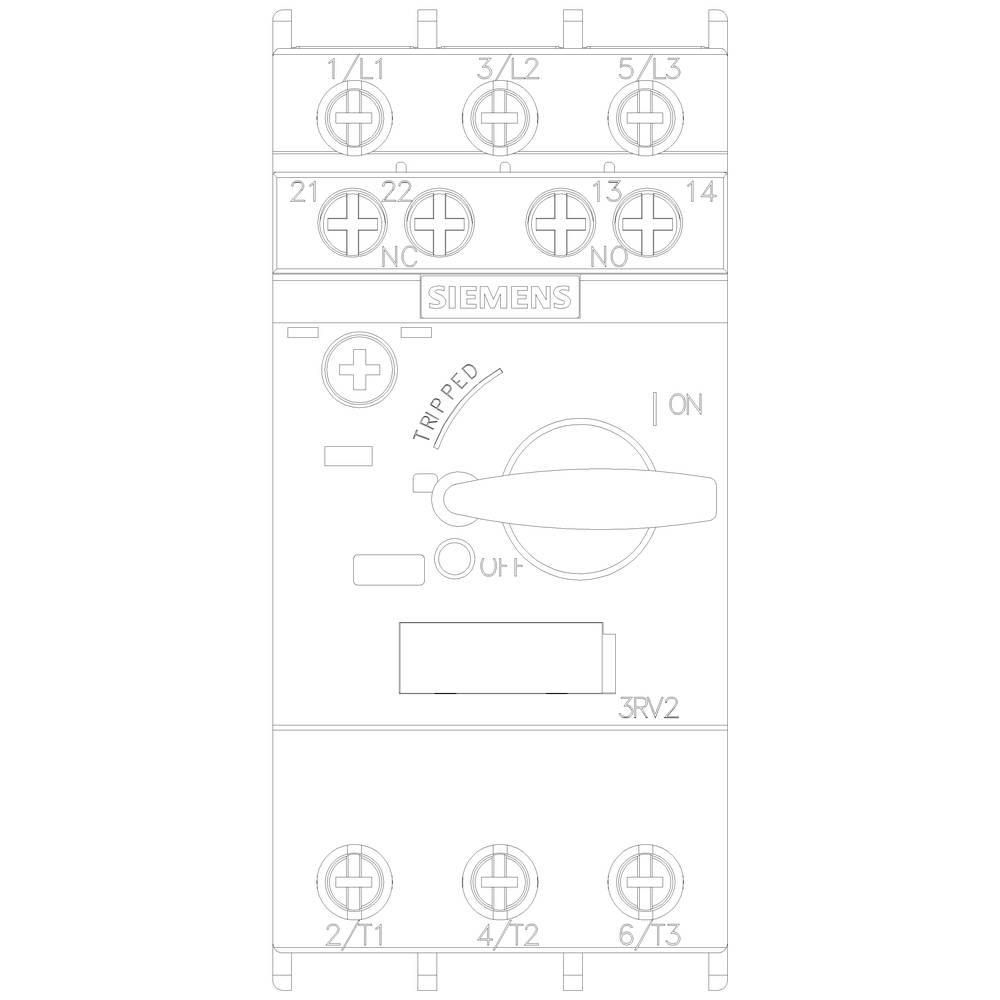

'Schema van een elektrische schakelaar: Meerdere aansluitingen bovenaan, kipschakelaar in het midden, gemarkeerd met 'UITGESCHAKELD' en 'AAN', merk Siemens.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

20 A

Contactsoort

1x NC

1x NO

Aansluiting

Schroeven

Type

3RV2421-4BA15

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 159,99 / Stuk)

€ 159,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering: voor transformator bescherming
Gewicht: 0.373 kg
Uitvoering van de schroefdraad de aansluiting schroef M4, M3
Mechanische levensduur: 100000
Elektrische levensduur: 100000
Vermogensverlies: 8 W
Frequentie: 50/60 Hz

Soortnaam: Vermogensschakelaar

Type: 3RV2421-4BA15

Bouwgrootte: S0

Instelbereik stroomsterkte (min.): 13 A

Instelbereik stroomsterkte (max.): 20 A

Instelbereik (stroomsterkte): 13 - 20 A

Belastingsstroom: 20 A

: 1x NC
1x NO

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Geschikt voor serie: Siemens serie Sirius

Geschikt voor merk: Siemens

Montagewijze: DIN-rail

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Bijzonderheden: Met hulpcontact

Aansluiting: Schroeven

: IP20

Diepte: 97 mm

Breedte: 45 mm

Hoogte: 97 mm

Afm.: (b x h x d) 45 x 97 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 1

: 1

: 20 A

: 3

: 13-20 A

: 0

: 20-690 V

: IP20

: Other

: FALSE

: Screw connection

: Wing knob

: FALSE

: 55 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3RV2021-0GA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm Piece

Artikelnummer:1741961

Leverbaar do. 12 nov.

Conrad Electronic

0.63 A

0.45 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 81,99^*

Siemens 3RV2021-0GA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm Piece

Artikelnummer:1741962

Leverbaar do. 12 nov.

Conrad Electronic

0.63 A

0.45 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 114,99^*

Siemens 3RV2021-0GA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm Piece

Artikelnummer:1741963

Leverbaar do. 12 nov.

Conrad Electronic

0.63 A

0.45 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,99^*

Siemens 3RV2021-0GA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm Piece

Artikelnummer:1702216

Leverbaar do. 12 nov.

Conrad Electronic

0.63 A

0.45 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 114,99^*

Siemens 3RV2021-0HA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741964

Leverbaar do. 12 nov.

Conrad Electronic

0.8 A

0.55 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 85,99^*

Siemens 3RV2021-0HA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741965

Leverbaar do. 12 nov.

Conrad Electronic

0.8 A

0.55 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

Siemens 3RV2021-0HA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm Piece

Artikelnummer:1741966

Leverbaar do. 12 nov.

Conrad Electronic

0.8 A

0.55 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 104,99^*

Siemens 3RV2021-0HA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm Piece

Artikelnummer:1741982

Leverbaar do. 12 nov.

Conrad Electronic

0.8 A

0.55 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

Siemens 3RV2021-0JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1702217

Leverbaar do. 12 nov.

Conrad Electronic

1 A

0.7 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 85,99^*

Siemens 3RV2021-0JA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741983

Leverbaar do. 12 nov.

Conrad Electronic

1 A

0.7 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

Documenten en downloads

Datablad

Datablad 1740470 Siemens 3RV2421-4BA15 Vermogensschakelaar 1 stuk(s) 1x NC, 1x NO Instelbereik (stroomsterkte): 13 - 20 A Schakelspanning

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1740470 Siemens 3RV2421-4BA15 Vermogensschakelaar 1 stuk(s) 1x NC, 1x NO Instelbereik (stroomsterkte): 13 - 20 A Schakelspanning

Omschrijving

Vermogensschakelaar grootte S0 voor de transformatorbeveiliging spanningsbeveiliging 18 - 20 A kortsluitingsbeveiliging 325 A schroefaansluiting standaardschakelvermogen met dwarse hulpschakelaar 1 NO + 1 NC vermogensschakelaar Sirius 3RV2 voor transformatorbeveiliging voor een veilige bescherming van transformatoren en voorkoming van kortsluiting en overbelasting.
De compacte en klimaatbestendige vermogensschakelaars zijn door hun geringe warmteafgifte geoptimaliseerd voor verdeling naar consumenten, en natuurlijk ook voor IE3/IE4-motoren. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en NOODSTOP-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk.
De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
