Name: Siemens 3RW3036-1BB14 3RW30361BB14 Softstarter Motorvermogen bij 400 V 22 kW Motorvermogen bij 230 V 11 kW 400 V/AC Nomi
Brand: Siemens
SKU: 197610
Availability: InStock

Industrieel schakeltoestel van het merk Siemens. Het toont aansluitingen en bedieningselementen voor de besturing van elektrische apparaten.

Een geopende schakelkast met elektrische componenten en kabelaansluitingen, netjes gerangschikt in meerdere rijen.

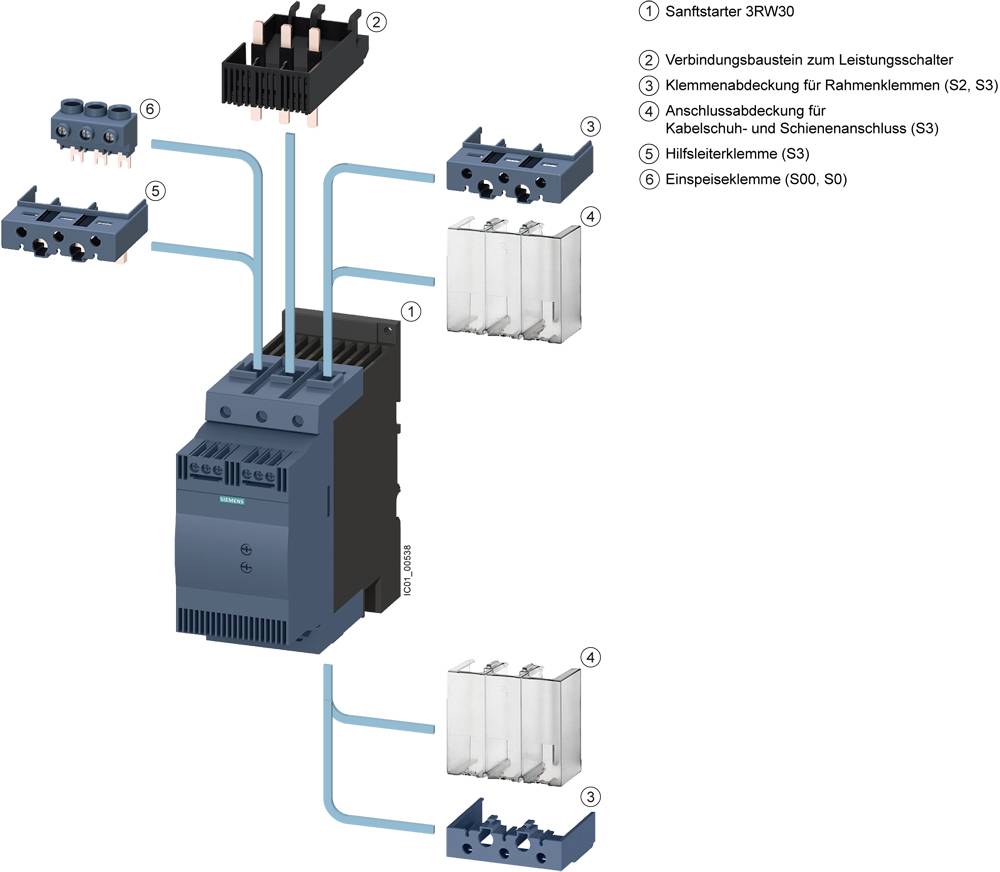

'Een softstarter 3RW30 met genummerde componenten: 1. Verbindingsmodule, 2. Klemmenafdekking, 3. Aansluitafdekking, 4. Hulpklem, 5. Voedingsklem.'

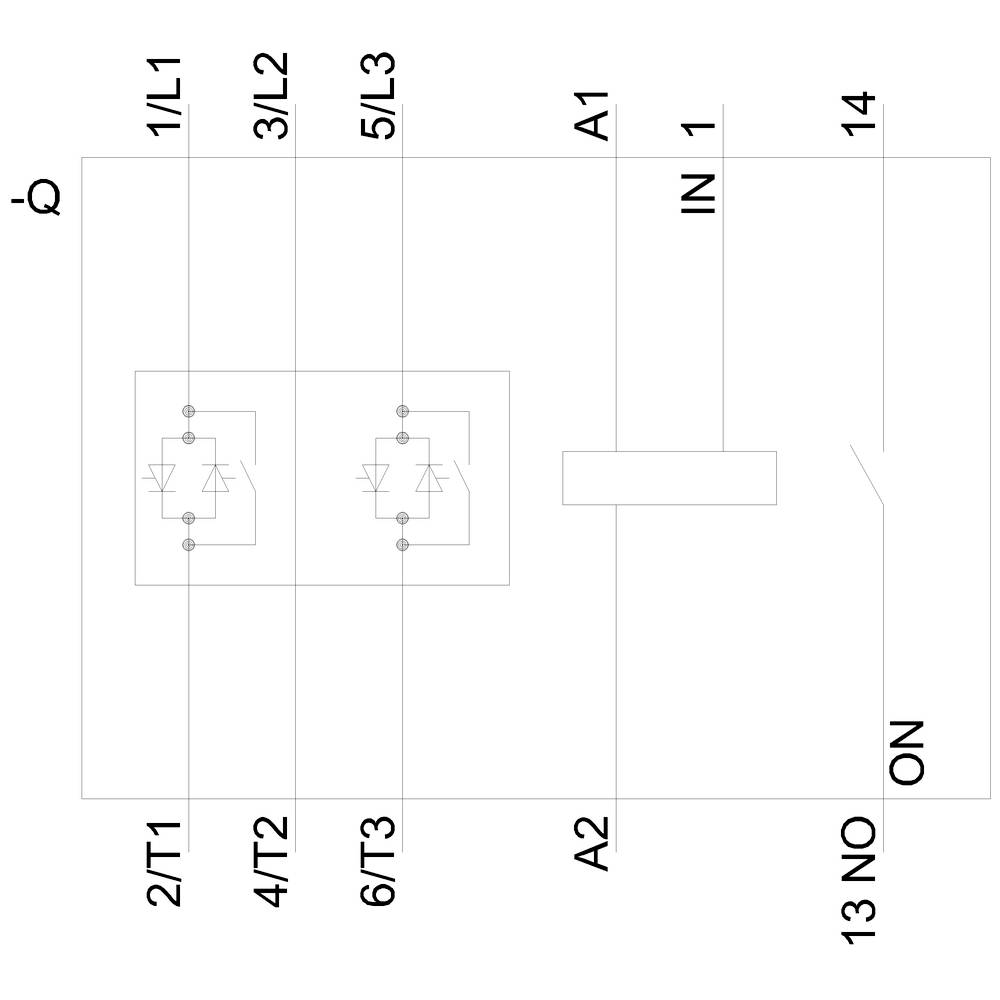

Schakelschema van een elektrisch apparaat met zes aansluitingen (1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3) en schakelaars A1, A2, IN, 13 NO.

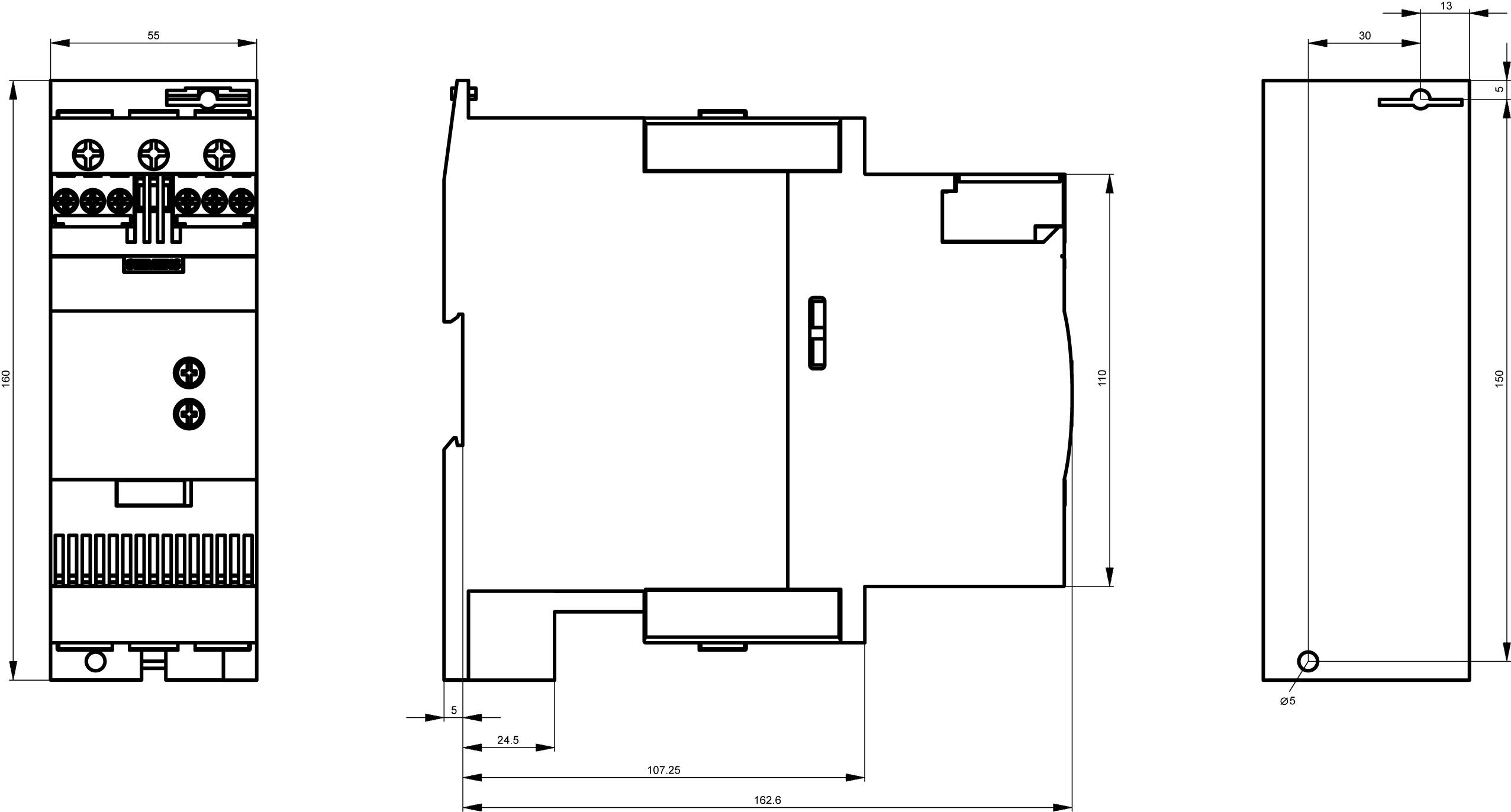

Technische tekening van een elektronisch apparaat met voor-, zij- en bovenaanzicht. Afmetingen en details zijn weergegeven.

1/5

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 30 okt.

2 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 725,00 / Stuk)

€ 725,00

incl. btw

Gratis verzending*

Slechts 2 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Softstarter S2, 45A, 22kW/400 V, 40 graden, AC 200 - 480 V, AC/DC 110 - 230 V

Nominale spanning: 400 V/AC
Nominale stroom: 45 A
Motorvermogen bij 230 V: 11 kW

Technische specificaties

SIRIUS-softstarter S2 45 A, 22 kW/400 V, 40 °C AC 200-480 V, AC/DC 110-230 V schroefklemmen

Motorspanning: 200..480 V

Soortnaam: Softstarter

Voedingsstroom: 45 A

Motorvermogen bij 230 V: 11 kW

Motorvermogen bij 400 V: 22 kW

Nominale spanning: 400 V/AC

Fabrikantnr.: 3RW30361BB14

Nominale stroom: 45 A

Nominale stroom (afgerond): 45 A

Type: 3RW3036-1BB14

Afm.: (l x b x h) 160 x 55 x 145 mm

Aansluiting: Schroefklem

Breedte: 55 mm

Hoogte: 145 mm

: 160 mm

Max. temperatuur: 40 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP00

: Other

: 45 A

: 11 kW

: 22 kW

: 40 °C

: FALSE

: AC/DC

UKCA: Ja

Documenten en downloads

Datablad

Datablad 197610 Siemens 3RW3036-1BB14 3RW30361BB14 Softstarter Motorvermogen bij 400 V 22 kW Motorvermogen bij 230 V 11 kW 400 V/AC Nomi

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 197610 Siemens 3RW3036-1BB14 3RW30361BB14 Softstarter Motorvermogen bij 400 V 22 kW Motorvermogen bij 230 V 11 kW 400 V/AC Nomi

Omschrijving

De elektronische softstarter 3RW uit de SIRIUS systeemserie zijn ontwikkeld voor de zachte aan- en uitloop van draaistroommotoren. Ze ontzien de mechanische krachtoverdragende elementen van de machine bij de start door reductie van het aanloopmoment en beschermen het net efficiënt tegen gevaarlijke pieken door gereduceerde stroomopname. Door het voortdurende verhogen van de motorspanning worden net, motor en last ontzien en optimaal beschermd tegen overbelasting. De 3RW softstarters zijn smal (45 resp. 55 mm), voordelig en kunnen probleemloos worden gecombineerd met de SIRIUS beschermingen, vermogenschakelaars en overbelastingsrelais.

Uitvoering

3RW30: Optimale aanpassing aan de gewenste aandrijving door afzonderlijke potentiometers voor startspanning (40...100%) en oplooptijd tot 20 s, alleen Softstart, eenvoudige montage door simpele 4-aderige motorvoeding, 70% plaatsbesparing t.o.v. sterdriehoek-combinatie, stuurvoedingsspanning 110...230V AC/DC. 3RW40: Geïntegreerde apparaatbescherming voorkomt overbelasting van het apparaat, seriematig met de hand of op afstand
Elektronische motoroverbelastingsbeveiliging, instelbare stroombegrenzing
Verhoging van de prestatie door het achteraf plaatsen van ventilators.

Omschrijving

Uitvoering

3RW30: Optimale aanpassing aan de gewenste aandrijving door afzonderlijke potentiometers voor startspanning (40...100%) en oplooptijd tot 20 s, alleen Softstart, eenvoudige montage door simpele 4-aderige motorvoeding, 70% plaatsbesparing t.o.v. sterdriehoek-combinatie, stuurvoedingsspanning 110...230V AC/DC. 3RW40: Geïntegreerde apparaatbescherming voorkomt overbelasting van het apparaat, seriematig met de hand of op afstand
Elektronische motoroverbelastingsbeveiliging, instelbare stroombegrenzing
Verhoging van de prestatie door het achteraf plaatsen van ventilators.
