Name: Siemens 3RW5543-2HA16 3RW55432HA16 Softstarter Motorvermogen bij 400 V 110 kW Motorvermogen bij 230 V 55 kW 200 V, 690 V
Brand: Siemens
SKU: 2864684
Availability: BackOrder

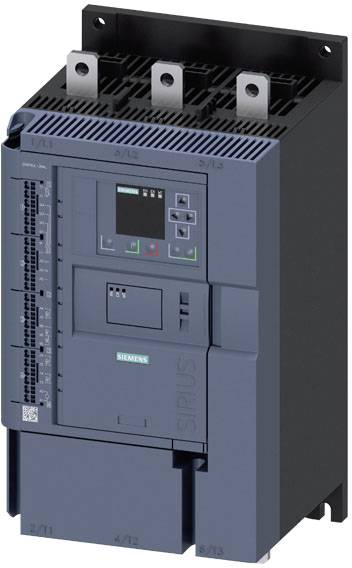

Industriële motorsturingsmodule van Siemens in donkerblaue behuizing, met digitale bedieningselementen aan de voorzijde.

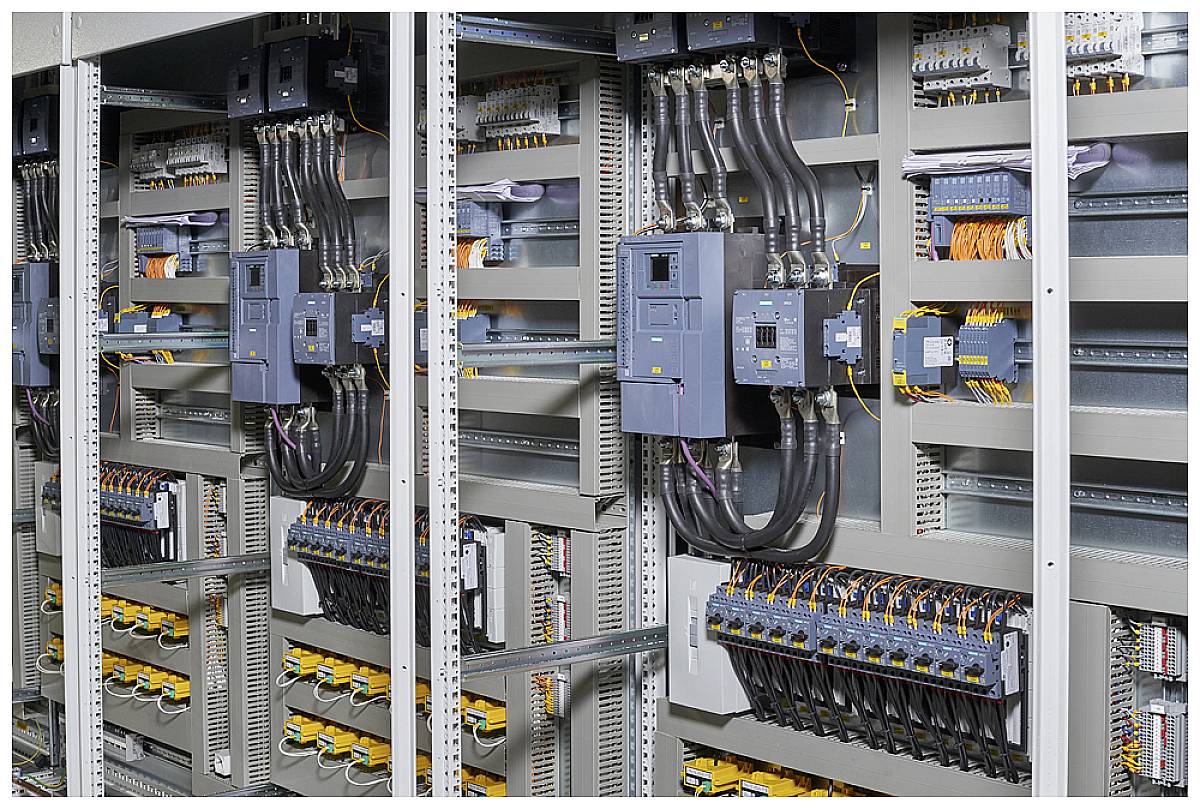

Stroomverdeelkast met talrijke kabels en elektronische componenten; dient voor de besturing en distributie van elektrische energie.

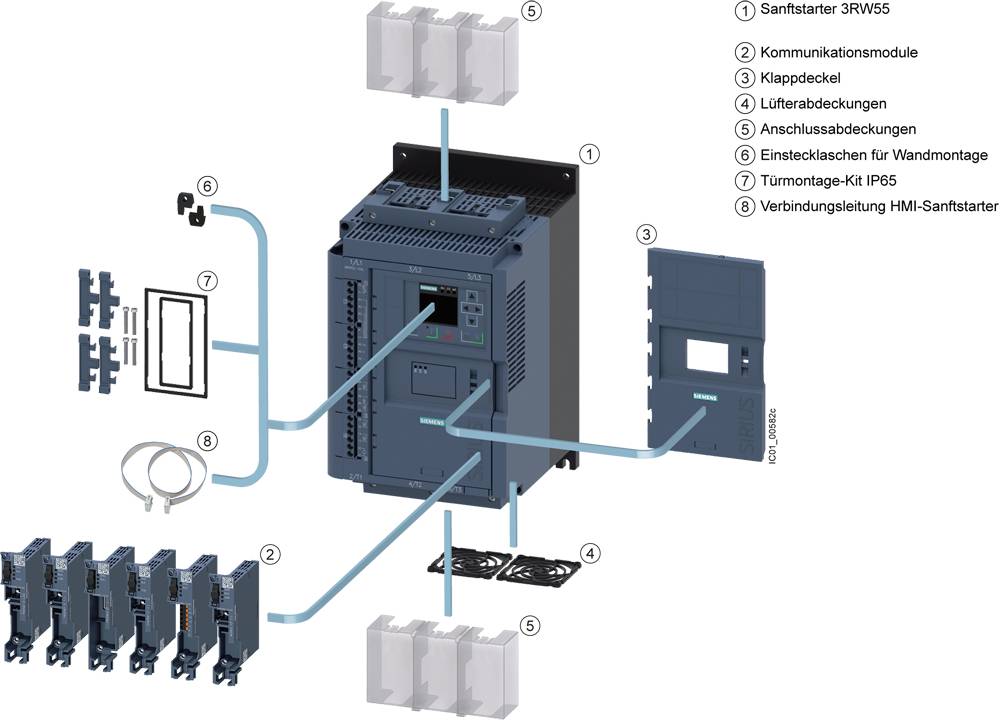

Ontploffingstekening van een softstart 3RW55 met genummerde componenten: communicatiemodules, deksels, insteekrails en toebehoren.

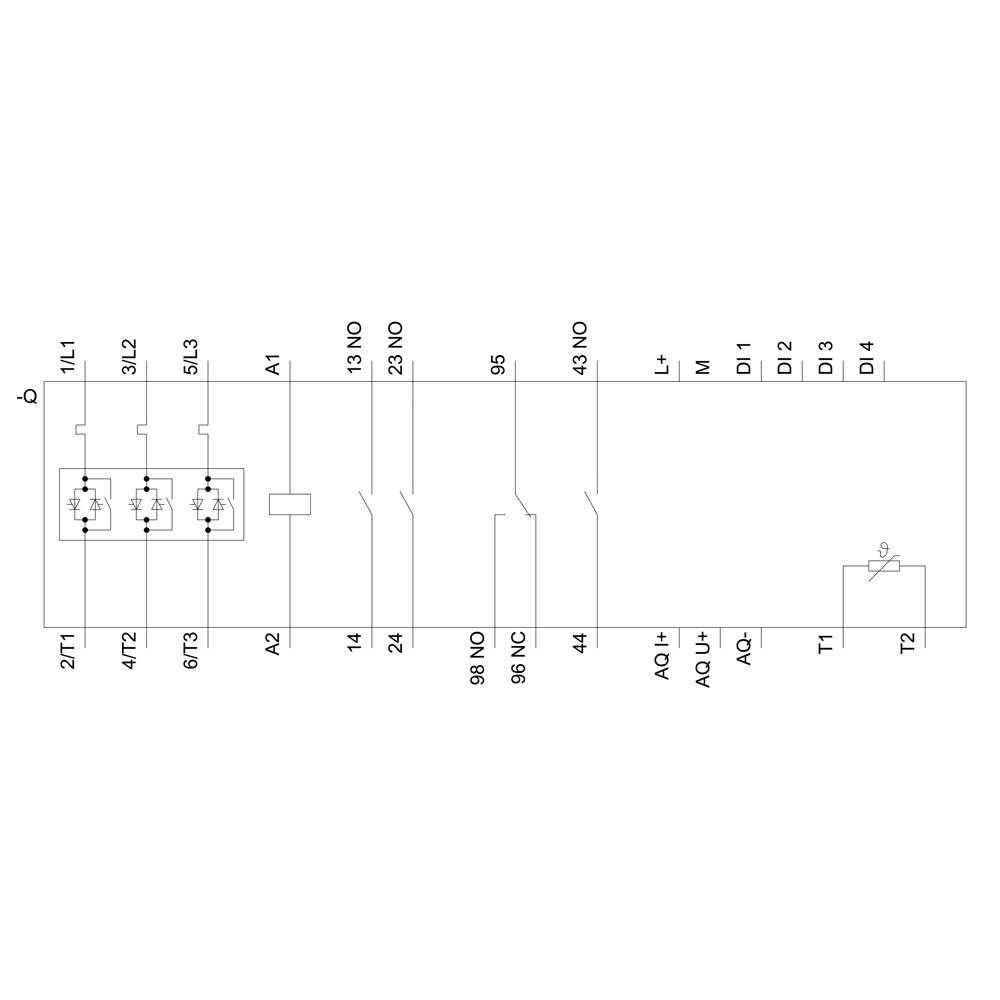

Schakelschema met meerdere relais en verbindingslijnen. Componenten zijn gemarkeerd met aanduidingen zoals '2T1', 'A1' en 'M'.

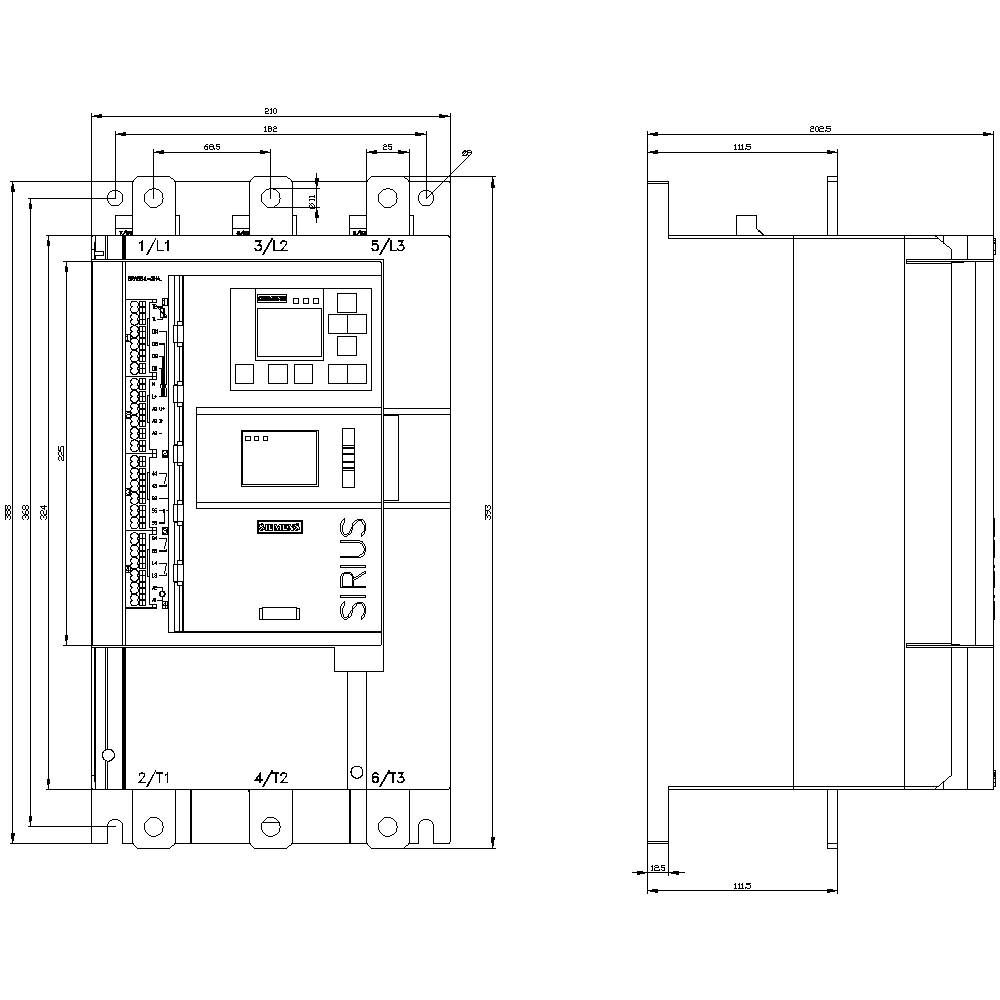

'Technische tekening van een besturingsapparaat. Links: vooraanzicht met aansluitingen en bedieningselementen. Rechts: zijaanzicht. Maatvoering in mm.'

1/5

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Set(s)

Totaal (€ 6.465,00 / Stuk)

€ 6.465,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

SIRIUS softstarter 200-690 V 210 A, AC 110-250 V veerkabelklemmen

Nominale spanning: 200 V, 690 V
Nominale stroom: 210 A
Motorvermogen bij 230 V: 55 kW

Technische specificaties

Bedrijfsfrequentie: 50/60 Hz
Bevestigingswijze: schroefbevestiging
Bestand tegen spanningspieken tot 8 kV
Beschermingsklasse: IP20
Isolatiespanning: 690 V
Aantal digitale ingangen: 4
Uitvoering van de motorbeveiliging: Elektronisch, activering bij thermische overbelasting van de motor
Uitvoering van de digitale uitgangen: 3 maakcontacten (NO) / 1 wisselcontact (CO)

Motorspanning: 200-690 V

Soortnaam: Softstarter

Voedingsstroom: 210 A

Motorvermogen bij 230 V: 55 kW

Motorvermogen bij 400 V: 110 kW

Nominale spanning: 200 V
690 V

Werkfasen: 3

Fabrikantnr.: 3RW55432HA16

Nominale stroom: 210 A

Nominale stroom (afgerond): 210 A

Type: 3RW5543-2HA16

Motorvermogen bij 230 V/400 V: 110 kW

Uitlooptijd: 360 s

Afm.: (b x h x d) 210 x 393 x 203 mm

Aansluiting: Railaansluiting

Breedte: 210 mm

Hoogte: 393 mm

Diepte: 203 mm

Max. temperatuur: +60 °C

Min. temperatuur: -25 °C

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Motorvermogen bij 230 V

Motorvermogen bij 400 V

Nominale spanning

Nominale stroom (afgerond)

Siemens 3RW3026-1BB14 3RW30261BB14 Softstarter Motorvermogen bij 400 V 11 kW Motorvermogen bij 230 V 5.5 kW 200 V, 480 V Nominale stroom 25 A

Artikelnummer:2864143

Leverbaar vr. 30 okt.

3 Set(s)Conrad Electronic

5.5 kW

11 kW

200 V

25 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 395,00^*

Siemens 3RW4028-1BB14 3RW40281BB14 Softstarter Motorvermogen bij 400 V 18.5 kW Motorvermogen bij 230 V 11 kW 200 V, 480 V Nominale stroom 38 A

Artikelnummer:2864144

Leverbaar vr. 30 okt.

1 Set(s)Conrad Electronic

11 kW

18.5 kW

200 V

38 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 765,00^*

Siemens 3RW5055-2AB04 3RW50552AB04 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2864145

Leverbaar do. 12 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.165,00^*

Siemens 3RW5055-2AB05 3RW50552AB05 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2864146

Leverbaar do. 12 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.385,00^*

Siemens 3RW5055-2AB14 3RW50552AB14 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2864147

Leverbaar do. 12 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.165,00^*

Siemens 3RW5055-2AB15 3RW50552AB15 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2864148

Leverbaar do. 12 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.385,00^*

Siemens 3RW5055-2TB04 3RW50552TB04 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2864149

Leverbaar do. 28 jan. 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.165,00^*

Siemens 3RW5055-2TB05 3RW50552TB05 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2864150

Leverbaar do. 28 jan. 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.385,00^*

Siemens 3RW5055-2TB14 3RW50552TB14 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2864151

Leverbaar do. 12 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.165,00^*

Siemens 3RW5055-2TB15 3RW50552TB15 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2864152

Leverbaar do. 12 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.385,00^*

Documenten en downloads

Datablad

Datablad 2864684 Siemens 3RW5543-2HA16 3RW55432HA16 Softstarter Motorvermogen bij 400 V 110 kW Motorvermogen bij 230 V 55 kW 200 V, 690 V

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2864684 Siemens 3RW5543-2HA16 3RW55432HA16 Softstarter Motorvermogen bij 400 V 110 kW Motorvermogen bij 230 V 55 kW 200 V, 690 V

Omschrijving

SIRIUS softstarter 200-690 V 210 A, AC 110-250 V veerklemmen softstarter SIRIUS 3RW55 High Performance voor veeleisende toepassingen voor zachte aan- en uitloop van draaistroomsynchrone motoren.
Traploos starten, verminderen van stroompieken, voorkomen van schommelingen in de netspanning tijdens het opstarten, ontlasten van het stroomnet, verminderen van de mechanische belasting in de aandrijving, aanzienlijke ruimte- en bedradingsbesparing ten opzichte van ster-driehoek-starters en frequentieomvormers, onderhoudsvrij schakelen en zeer eenvoudig gebruik. De geïntegreerde bypass maakt de zeer compacte constructie mogelijk, bespaart energie en zorgt voor een lagere verwarming in de schakelkast. Intelligente bewakingsfuncties beschermen de softstarter tegen oververhitting en de motor tegen overbelasting. Bovendien kunt u de stroom tijdens het opstijgen tot een instelbare maximale waarde beperken. Dankzij 3-fasige besturing bijzonder geschikt voor grote motorprestaties en wortel-3-schakelingen. De innovatieve koppelregeling zorgt voor een optimale motorstart. Eenvoudige en snelle ingebruikname door autoparametrisering of toepassingsassistent. Vooruitziende onderhoudsplaningen door Condition monitoring. Afneembare HMI met kleurendisplay voor overzichtelijke meetwaarde- en diagnoseweergaven. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA).
De High Performance softstarter 3RW55 is beschikbaar voor netwerken tot 690 V in een vermogensbereik tot 560 kW met 24 V of 110-250 V stuurvoedingspanning en loopt continu met schroef- en veeraansluiting. Analoge uitgang en thermische motorbeveiliging zijn een vast onderdeel van de High Performance softstarter.
Optionele insteekbare communicatiemodules maken aansluiting via PROFINET, PROFIBUS en Modbus TCP mogelijk. De ingebouwde HMI-module kan ook in de schakelkastdeur worden gemonteerd.
De softstarters 3RW55 lossen de beproefde serie 3RW44 op.
Softstarter SIRIUS 3RW5 - zo flexibel als uw taak.
