Name: Siemens 3SE52120KC05 3SE5212-0KC05 Positieschakelaar 6 A Kopplunjer, Teflon plunjer IP66/IP67 1 stuk(s)
Brand: Siemens
SKU: 2864035
Availability: BackOrder

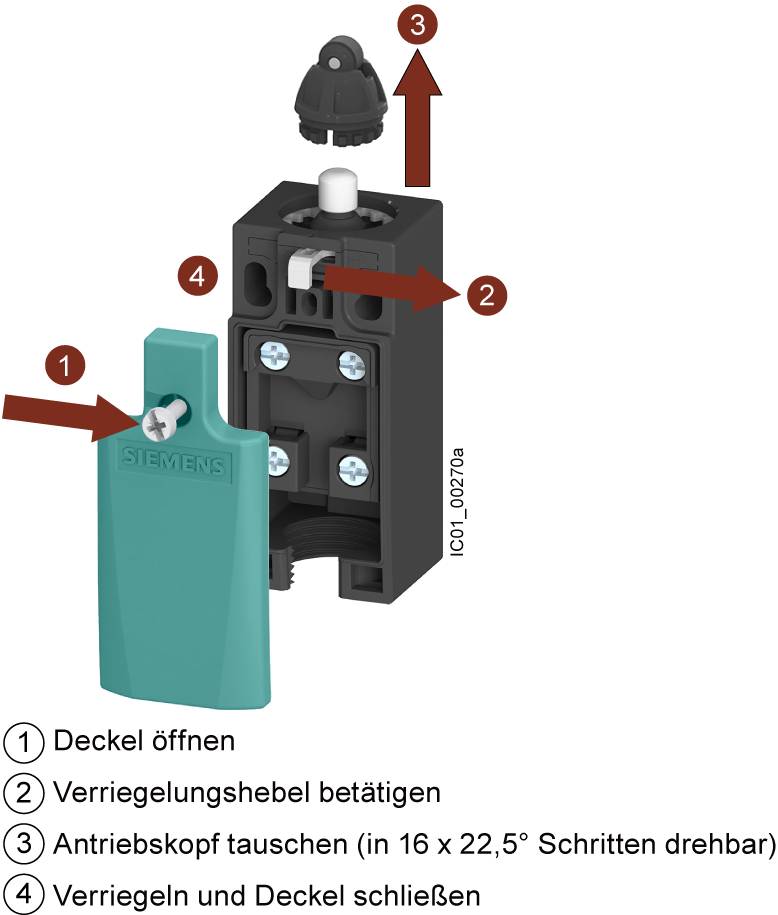

Instructie: 1) Deksel openen, 2) Vergrendelingshendel bedienen, 3) Aandrijfkop verwisselen (draaibaar in 16 x 22,5° stappen), 4) Vergrendelen en deksel sluiten.' Een afbeelding toont de stappen en onderdelen.

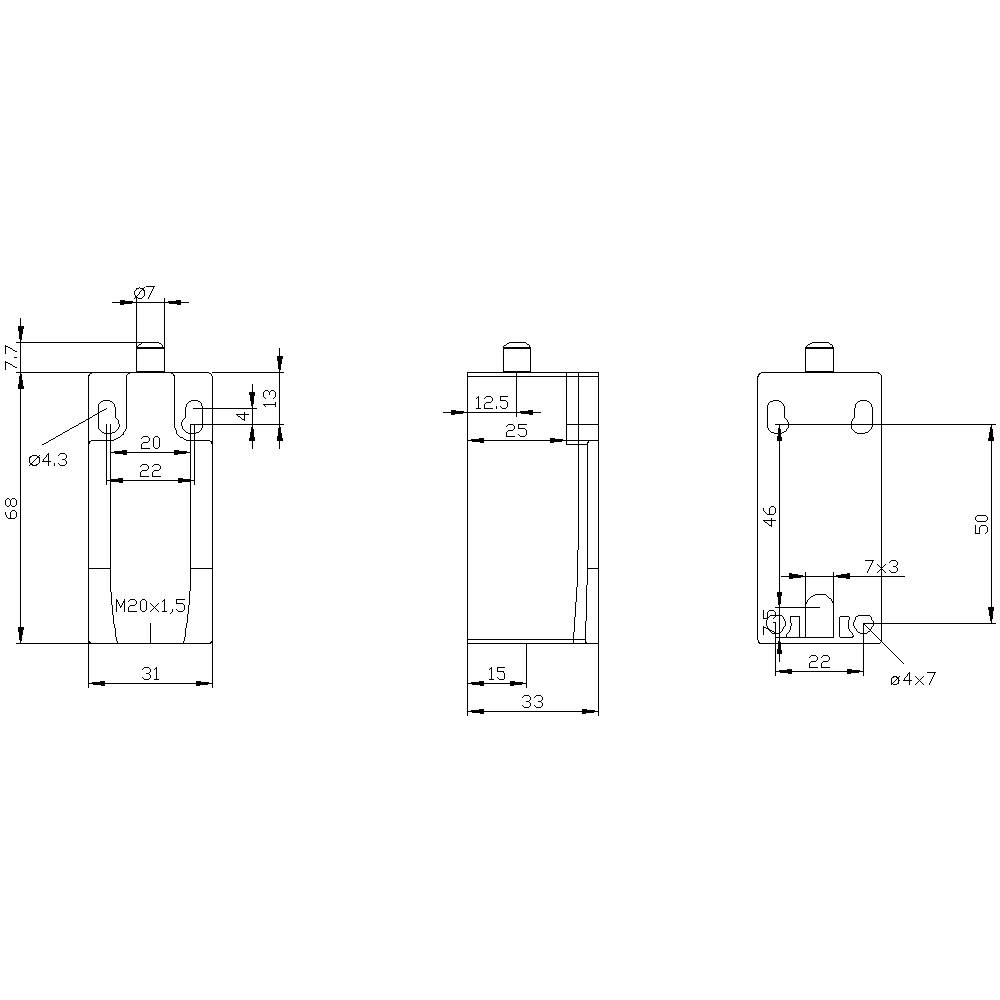

Technische tekening van een onderdeel met meerdere aanzichten. Afmetingen en details zijn weergegeven, inclusief diameter en lengte, bijvoorbeeld 'M20x1,5'.

1/3

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Set(s)

Totaal (€ 59,99 / Stuk)

€ 59,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestigingswijze: schroefbevestiging
Aantal schakelcontacten / veiligheidsgericht: 2
Soort aansluitbare kabeldiameters / bij AWG-leidingen / eendraads: 1x (20... 16), 2x (20... 18)
Soort aansluitbare kabeldiameters / bij AWG-leidingen / meerdraads: 1x (20... 16), 2x (20... 18)
Soort aansluitbare kabeldiameters / eendraads: 1x (0,5... 1,5 mmm), 2x (0,5... 0,75 mm²)
Soort aansluitbare draaddiameters / fijndradig / met adereindbewerking: 1x (0,5... 1,5 mmm), 2x (0,5... 0,75 mm²)
Uitvoering kabelinvoer: 1x (M20 x 1,5)
Uitvoering van de schakelfunctie: Geforceerde opener
Uitvoering van de behuizing / conform de norm: Ja
Uitvoering van het product / standaardpositieschakelaar: Ja
Uitvoering schakelcontact: Mechanisch
Model behuizing: Vierkant, smal
Coating / van de behuizing: Kathodische dompellak
Bedieningssnelheid maximaal: 1,5 m/s.
Bedrijfsfrequentie: 50 - 60 Hz
Permanente stroom / van de DIAZED-zekeringsinzet flink: 10 A.
Permanente stroom / van de DIAZED-zekeringsinzet GG: 6 A.
Permanente stroom / van de automatische zekering C-karakteristiek: 1 A.
Geschikt voor gebruik / veiligheidsschakelaar: Ja
Inbouwpositie: willekeurig
Inbouwdiepte van de sensor: 33 mm
Aantal elektrische schakelcycli per uur / met contactor 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026: 6000
Vorm van de schakelaarkop: Welving
Isolatiespanning: 400 V
Schakelprincipe: Kruimechanisme
Bestand tegen spanningspieken tot 6 kV
Thermische stroom: 10 A
Verontreinigingsgraad: Klasse 3
Elektrische levensduur (schakelcycli) / bij AC-15 / bij 230 V / typisch: 100000

: Piece

Soortnaam: Positieschakelaar

Aansluiting: Schroeven

Actuator type: Kopplunjer
Teflon plunjer

Schakelstroom (max.): 6 A

: 2x NC
1x NO

Contactmateriaal: Zilverlegering

Bedieningskracht: 20 N

Min. temperatuur: -25 °C

Max. temperatuur: +85 °C

: IP66/IP67

Afm. schroefdraad: M20 x 1.5

Mechanische levensduur: 1,5 E7

Elektrische levensduur: 10.000.000

Materiaal: Metaal

Breedte: 31 mm

Type: 3SE5212-0KC05

Inhoud: 1 stuk(s)

Afm.: (l x b) 75.7 mm x 31 mm

Conform RoHS: Ja

: 75.7 mm

Diepte: 33 mm

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Actuator type

Beschermingsklasse

Contactsoort

Schakelstroom (max.)

Siemens 3SE52120KC05 3SE5212-0KC05 Positieschakelaar 6 A Kopplunjer, Teflon plunjer IP66/IP67 1 stuk(s)

Artikelnummer:2864035

Leverbaar do. 12 nov.

Conrad Electronic

Dit product

Kopplunjer

IP66/IP67

2x NC

6 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 59,99^*

Siemens 3SE51140CH611AC5 3SE5114-0CH61-1AC5 Positieschakelaar 4 A Instelbare zwenkbare hendel, Metalen hendel, RVS spoel IP66/IP67 1 stuk(s)

Artikelnummer:2864023

Leverbaar wo. 18 nov.

Conrad Electronic

Instelbare zwenkbare hendel

IP66/IP67

1x NC

4 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 164,99^*

Siemens 3SE51140LB011AE3 3SE5114-0LB01-1AE3 Positieschakelaar 5 A Plunjer IP66/IP67 1 stuk(s)

Artikelnummer:2864025

Leverbaar wo. 18 nov.

Conrad Electronic

Plunjer

IP66/IP67

2x NC

5 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 134,99^*

Siemens 3SE51140LH011AE3 3SE5114-0LH01-1AE3 Positieschakelaar 4 A Zwenkbare hendel, Metalen hendel, Kunststof spoel IP66/IP67 1 stuk(s)

Artikelnummer:2864026

Leverbaar wo. 18 nov.

Conrad Electronic

Zwenkbare hendel

IP66/IP67

2x NC

4 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 114,99^*

Siemens 3SE52320HC051AB1 3SE5232-0HC05-1AB1 Positieschakelaar 6 A Kopplunjer, Teflon plunjer IP40 1 stuk(s)

Artikelnummer:2864036

Leverbaar do. 12 nov.

Conrad Electronic

Kopplunjer

IP40

1x NC

6 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 37,99^*

Siemens 3SE52320HC051AB3 3SE5232-0HC05-1AB3 Positieschakelaar 6 A Kopplunjer, Teflon plunjer IP40 1 stuk(s)

Artikelnummer:2864037

Leverbaar do. 12 nov.

Conrad Electronic

Kopplunjer

IP40

1x NC

6 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 37,99^*

Siemens 3SE52340LD031AE2 3SE5234-0LD03-1AE2 Positieschakelaar 4 A Rolplunjer, Kunststof spoel IP65 1 stuk(s)

Artikelnummer:2864039

Leverbaar wo. 18 nov.

Conrad Electronic

Rolplunjer

IP65

2x NC

4 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,99^*

Siemens 3SE52340LE111AE2 3SE5234-0LE11-1AE2 Positieschakelaar 4 A Rolhendel, Metalen hendel, RVS spoel IP65 1 stuk(s)

Artikelnummer:2864040

Leverbaar wo. 18 nov.

Conrad Electronic

Rolhendel

IP65

2x NC

4 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 87,99^*

Siemens 3SE52440LE101AE0 3SE5244-0LE10-1AE0 Positieschakelaar 4 A Rolhendel, Metalen hendel, Kunststof spoel IP66/IP67 1 stuk(s)

Artikelnummer:2864042

Leverbaar do. 12 nov.

Conrad Electronic

Rolhendel

IP66/IP67

2x NC

4 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,99^*

Siemens 3SE54130CD231EB1 3SE5413-0CD23-1EB1 Positieschakelaar Rolplunjer 1 stuk(s)

Artikelnummer:2865236

Leverbaar do. 12 nov.

Conrad Electronic

Rolplunjer

1x NC

Stuk(s)

Min.: 1

Meervoud: 1

€ 75,99^*

Documenten en downloads

Datablad

Datablad 2864035 Siemens 3SE52120KC05 3SE5212-0KC05 Positieschakelaar 6 A Kopplunjer, Teflon plunjer IP66/IP67 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2864035 Siemens 3SE52120KC05 3SE5212-0KC05 Positieschakelaar 6 A Kopplunjer, Teflon plunjer IP66/IP67 1 stuk(s)

Omschrijving

Positieschakelaar metalen behuizing conform DIN en 50047, 31 mm apparaataansluiting 1 x (M20 x 1,5) 1S/2Ö Schelcontacten Koppelstoter, vorm B mechanische positieschakelaar SIRIUS 3SE5 voor positie- en positiebepaling van machineonderdelen en positiebewaking van beveiligingsinrichtingen.
De modulaire opbouw van positieschakelaar 3SE5 maakt een groot aantal varianten mogelijk met slechts een klein aantal types op voorraad. De grote variatie van stekkers en rollers voldoet aan vrijwel alle eisen in dagelijks industrieel gebruik. LED's geven de laadstatus aan. Dankzij de snelaansluittechniek kunnen de aansluittijden aanzienlijk worden verkort. Schakelpunten en bevestiging conform en 50047 en EN 50041. De apparaten zijn wereldwijd goedgekeurd (IEC, UL). Met de juiste schakelaarconfiguratie kan aan de hoogste veiligheidseisen conform PL e of SIL 3 worden voldaan. De geïntegreerde ASIsafe-elektronica heeft een laag stroomverbruik.
Er zijn verschillende behuizingsmaten, met verschillende schakelelementen, in kunststof of metaal of in compacte bouwvorm beschikbaar. Sommige varianten zijn optioneel verkrijgbaar met LED-statusaanduiding en M12-stekker. De serie 3SF1 met directe aansluiting op de bussysteem AS-interface completeert de portfolio.
Als accessoires zijn, afhankelijk van de uitvoering, aandrijfkoppen en stekkers en andere montage- en aansluitaccessoires beschikbaar.
Safety is a Sirius business.
