Name: Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 Noodstop-paddenstoelknop Voor noodstop Knop Rood, Geel Trek-ontgrendeling 1
Brand: Siemens
SKU: 2863879
Availability: BackOrder

Noodstop-knop in rood en geel, met het opschrift 'NOODSTOP'. Deze wordt gebruikt voor nooduitschakelingen van machines.

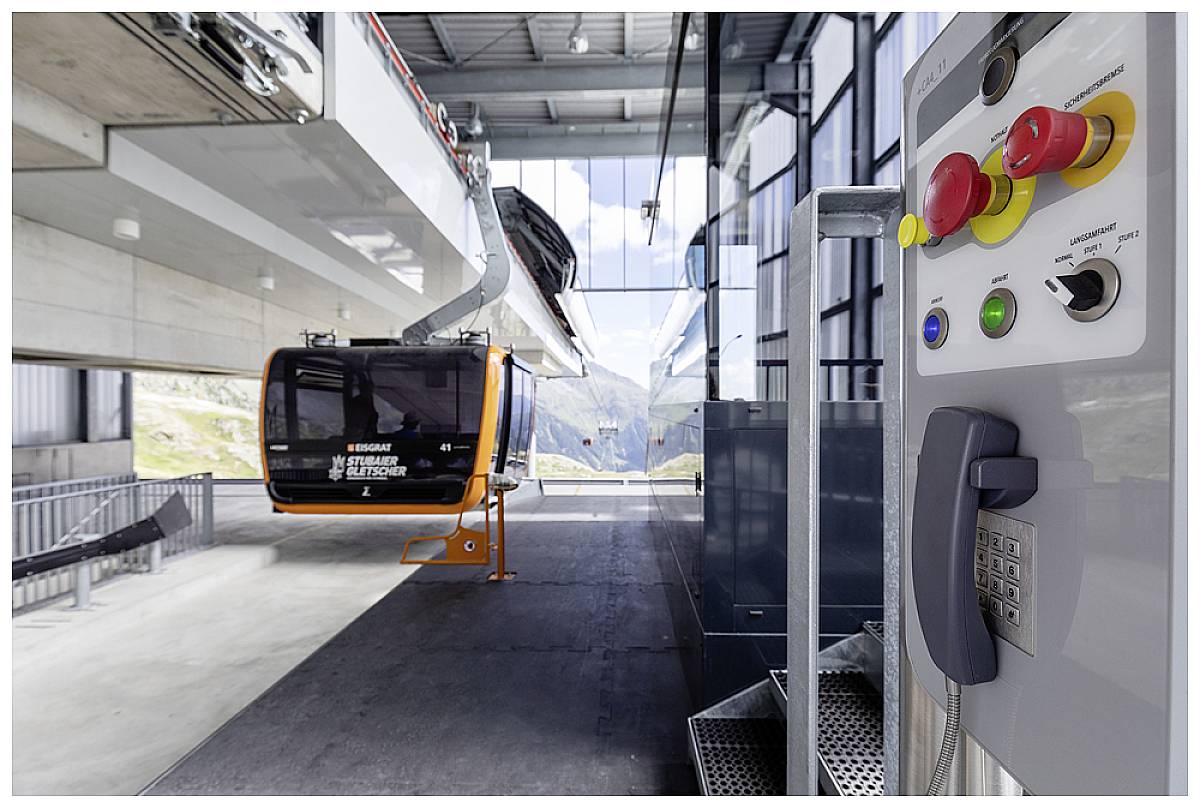

Kabelbaan-station met een oranje gondel in de Alpen; links een koelhuis en rechts een bedieningspaneel. Buiten is een berglandschap zichtbaar.

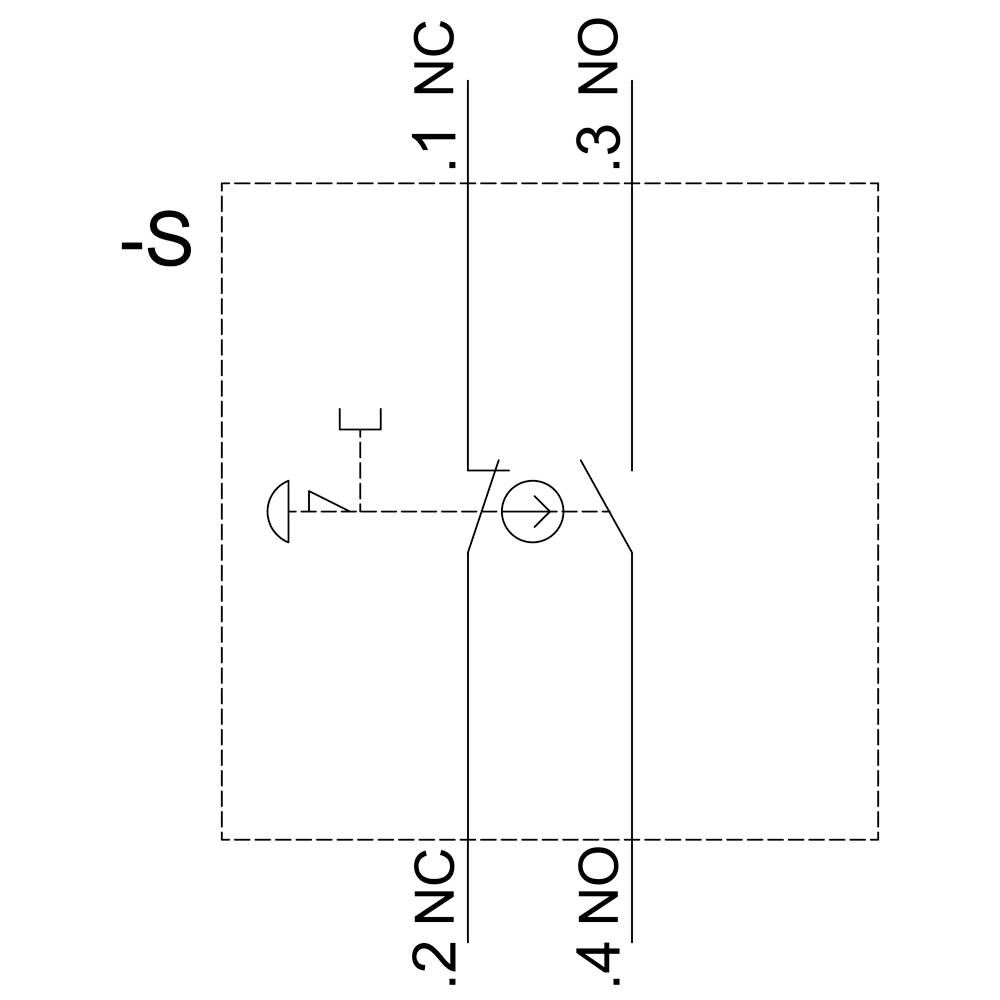

Elektrotechnische schakelschema van een schakelaar met aanduidingen '1 NC', '2 NC', '3 NO', '4 NO' op de aansluitingen.

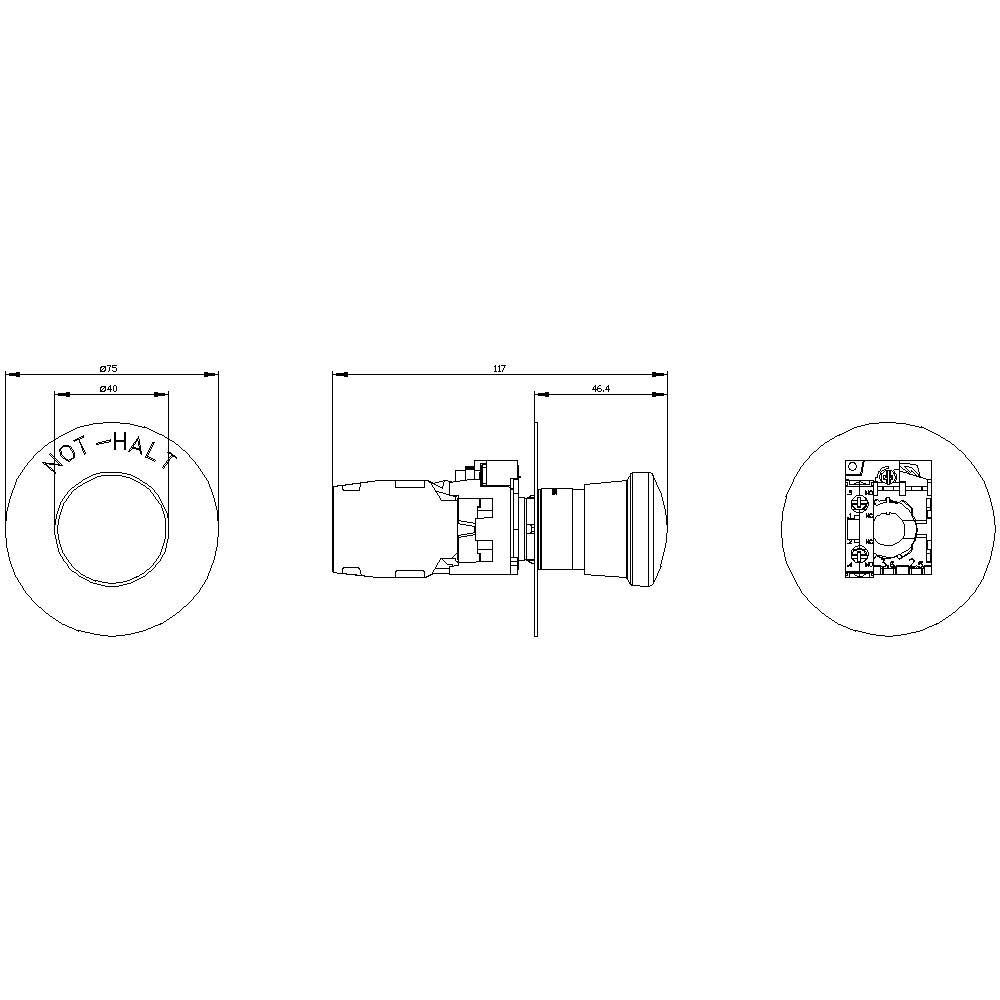

Technische tekening van een noodstopschakelaar met afmetingen. Vooraanzicht, zijaanzicht en bovenaanzicht.

1/4

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Set(s)

Totaal (€ 83,99 / Stuk)

€ 83,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestigingswijze: Frontplaatbevestiging
Aantal besturingsplaatsen: 1
Uitvoering van het bedieningselement: Gedwongen vastklikken
Inbouwbreedte: 75 mm
Inbouwhoogte: 46.4 mm
Materiaal / van het bedieningselement: Kunststof
Productfunctie / NOODSTOP-functie: Ja
Aantrekkoppel / de schroeven in de houder / maximaal: 1,2 Nm
Inbouwdiepte: 70,6 mm
Vorm / inbouwopening: Rond
Materiaal / houder: Metaal
Productfunctie / NOODSTOP-functie: Ja
Schakelfrequentie / maximaal [1/h]: 600
Beschermingsklasse IP / de aansluitklem: IP20, klemschroef vastgedraaid
Trillingsbestendigheid: 10... 500 Hz: 5g
Bedrijfsmiddelbeschermingsklasse: I
Positieve tolerantie van de inbouwdiameter: 0,4 mm
Productfunctie / geforceerde opening: Ja
Afsluitbare kabeldoorsnede / eendradig / met adereindbewerking / maximaal: 0,75 mmm
Afsluitbare kabeldoorsnede / eendradig / met adereindbewerking / minimaal: 0,5 mmm
Afsluitbare kabeldoorsnede / eendradig / zonder adereindbewerking / maximaal: 1,5 mmm
Afsluitbare kabeldoorsnede / eendradig / zonder adereindbewerking / minimaal: 1 mmm
Afsluitbare kabeldoorsnede / fijndradig / met adereindbewerking / maximaal: 1,5 mmm
Afsluitbare kabeldoorsnede / fijndradig / met adereindbewerking / minimaal: 0,5 mmm
Afsluitbare kabeldoorsnede / fijndradig / zonder adereindbewerking / maximaal: 1,5 mmm
Afsluitbare kabeldoorsnede / fijndradig / zonder adereindbewerking / minimaal: 1 mmm
Aantal contactmodules: 1
Aantrekkoppel / de schroeven in de houder / minimaal: 1 Nm
Soort aansluitbare kabeldiameters / bij AWG-leidingen: 2x (18... 14)
Soort aansluitbare kabeldiameters / eendraads / met adereindbewerking: 2x (0,5... 0,75 mm²)
Soort aansluitbare kabeldiameters / eendraads / zonder adereindbewerking: 2x (1,0... 1,5 mm²)
Soort aansluitbare draaddiameters / fijndradig / met adereindbewerking: 2x (0,5... 1,5 mm²)
Soort aansluitbare draaddiameters / fijndradig / zonder adereindbewerking: 2x (1,0... 1,5 mm²)
Uitvoering van het contact van de hulpcontacten: zilverlegering
AWG-nummer / als gecodeerde aansluitbare draaddoorsnede / maximaal: 14
AWG-nummer / als gecodeerde aansluitbare draaddoorsnede / minimaal: 18
Bevestigingswijze / de modules en accessoires: Frontplaatbevestiging
Bedrijfsspanning / bij AC / bij 50 Hz / nominale waarde / maximaal: 500 V.
Bedrijfsspanning / bij AC / bij 50 Hz / nominale waarde / minimaal: 5 V.
Bedrijfsspanning / bij AC / bij 60 Hz / nominale waarde / maximaal: 500 V.
Bedrijfsspanning / bij AC / bij 60 Hz / nominale waarde / minimaal: 5 V.
Bedrijfsspanning / bij DC / nominale waarde / maximaal: 500 V.
Bedrijfsspanning / bij DC / nominale waarde / minimaal: 5 V.
Continue stroom / van de automatische zekering C-karakteristiek [A]: 10
Isolatiespanning / nominale waarde: 500 V.
Producteitenne / lamp: nee
Spanningstype / bedrijfsspanning: AC/DC
Stootspanningsbestendigheid / nominale waarde: 6 kV
Thermische stroom: 10 A
Verontreinigingsgraad: 3
Aantal borden: 1
Aantrekkoppel / voor hulpcontacten / bij schroefaansluiting / maximaal: 0,9 Nm
Aantrekkoppel / voor hulpcontacten / bij schroefaansluiting / minimaal: 0,8 Nm

: Piece

Soortnaam: Noodstop-paddenstoelknop

Bijzonderheden: Voor noodstop

Soort verlichting: Zonder verlichting

Actuator type: Knop

Kleur (specifiek): Rood
Geel

Kleur behuizing: Rood

Knop-Ø: 40 mm

Opdrukmotief: NOT-HALT

Aansluiting: Schroeven

Type ontgrendeling: Trek-ontgrendeling

Vorm: Rond

Afm. frontplaat (max.): 75 x 46.4 mm

Functie: Continu

: 1x NO
1x NC

Mechanische levensduur: 300.000

Elektrische levensduur: 300.000

Inbouw-Ø: 22.3 mm

Uitvoering: Compleet apparaat

: IP66
IP67
IP69/IP69K

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

: 1x uit/aan

Breedte: 30 mm

Hoogte: 40 mm

Diameter: 40 mm

Inhoud: 1 stuk(s)

Afm.: (Ø x h) 40 mm x 40 mm

Conform RoHS: Ja

Diepte: 70.6 mm

Type: 3SU1150-1HA20-1FH0

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2863879 Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 Noodstop-paddenstoelknop Voor noodstop Knop Rood, Geel Trek-ontgrendeling 1

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2863879 Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 Noodstop-paddenstoelknop Voor noodstop Knop Rood, Geel Trek-ontgrendeling 1

Omschrijving

NOODSTOPKNOP, 22 mm, rond, metaal, hoogglans, rood, 40 mm, geforceerd vastklikken, conform DIN en ISO 13850, trekontgrendeling, met gele onderlegplaat, opschrift: NOODSTOP, met houder, 1S+1Ö, schroefaansluiting NOODSTOP-paddenstoelknop SIRIUS ACT conform DIN en ISO 13850 voor de besturing van veiligheidsgerichte toepassingen met beveiliging tegen overbelasting.
Onder de merknaam Sirius Act biedt Siemens een uniek portfolio aan besturings- en signaleringsapparaten met wereldwijde productgoedkeuringen in vier moderne ontwerpseries van robuust metaal en hoogwaardig kunststof.
Het innovatieve bevestigingsconcept vereenvoudigt de montage zodanig dat daarvoor slechts één hand en geen speciaal gereedschap benodigd is. Als montagegaten voldoen groefvrije gaten, omdat een 100%-draaibeveiliging is geïntegreerd.
Dankzij de continu hoge beschermingsklasse zijn de robuuste apparaten geschikt voor gebruik in de industrie en voor gebruik buiten. Zelfs het reinigen met een hogedrukspuit is mogelijk. Stof, olie, agressieve logen: niets kan de betrouwbare werking verstoren.
Naast de standaardbedrading kunnen de apparaten ook via Profinet, AS-interface of IO-Link aan het besturingsapparaat worden aangesloten. Daarmee vermindert u de bekabelingkosten, minimaliseert u storingsbronnen en wint u aan flexibiliteit.
De grafische online-configurator ondersteunt op comfortabele wijze het selecteren en bestellen van afzonderlijke apparaten, behuizingen en opschriften. Uitgebreide documentatie (zoals handboek, 3D-gegevens, aansluitschema) is beschikbaar.
Leverbare uitvoeringen: paddenstoeldiameter van 30/40/60 mm, verlicht/onverlicht, trek-/draai-/slotontgrendeling.
Opmerking: compleet apparaat, levering inclusief houder en module.
Sirius Act - performance in action bij het besturen en signaleren. Eenvoudig gemonteerd, gewoon sterk, gewoon perfect.
