Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Verlichte druktoets Metalen frontring, Hoogglans Knop Zilver, Geel 1 stuk(s)
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 51,99 / Stuk)
€ 51,99
incl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Bevestigingswijze: Frontplaatbevestiging
- Aantal besturingsplaatsen: 1
- Uitvoering van het bedieningselement: Drukknop, plat
- Inbouwbreedte: 29,5 mm
- Inbouwhoogte: 11 mm
- Materiaal / van het bedieningselement: Kunststof
- Producteil / frontring: Ja
- Uitbreiding van het product / optioneel / lamp: Ja
- Aantrekkoppel / de schroeven in de houder / maximaal: 1,2 Nm
- Uitvoering frontring: Standaard
- Inbouwdiepte: 49,7 mm
- Vorm / inbouwopening: Rond
- Materiaal / houder: Metaal
- Schakelfrequentie / maximaal [1/h]: 3600
- Beschermingsklasse IP / van de aansluitklem: IP20
- Trillingsbestendigheid: 10... 500 Hz: 5g
- Bedrijfsmiddelbeschermingsklasse: I
- Positieve tolerantie van de inbouwdiameter: 0,4 mm
- Afsluitbare kabeldoorsnede / eendradig / met adereindbewerking / maximaal: 0,75 mmm
- Afsluitbare kabeldoorsnede / eendradig / met adereindbewerking / minimaal: 0,5 mmm
- Afsluitbare kabeldoorsnede / eendradig / zonder adereindbewerking / maximaal: 1,5 mmm
- Afsluitbare kabeldoorsnede / eendradig / zonder adereindbewerking / minimaal: 1 mmm
- Afsluitbare kabeldoorsnede / fijndradig / met adereindbewerking / maximaal: 1,5 mmm
- Afsluitbare kabeldoorsnede / fijndradig / met adereindbewerking / minimaal: 0,5 mmm
- Afsluitbare kabeldoorsnede / fijndradig / zonder adereindbewerking / maximaal: 1,5 mmm
- Afsluitbare kabeldoorsnede / fijndradig / zonder adereindbewerking / minimaal: 1 mmm
- Afsluitbare kabeldoorsnede / voor hulpcontacten / eendraads of meerdraads / maximaal: 1,5 mmm
- Aantal contactmodules: 1
- Aantal LED-modules: 1
- Aanhaalmoment / bij schroefaansluiting / maximaal: 0,9 Nm
- Aanhaalmoment / bij schroefaansluiting / minimaal: 0,8 Nm
- Aantrekkoppel / de schroeven in de houder / minimaal: 1 Nm
- Soort aansluitbare kabeldiameters / bij AWG-leidingen: 2x (18... 14)
- Soort aansluitbare kabeldiameters / eendraads / met adereindbewerking: 2x (0,5... 0,75 mm²)
- Soort aansluitbare kabeldiameters / eendraads / zonder adereindbewerking: 2x (1,0... 1,5 mm²)
- Soort aansluitbare draaddiameters / fijndradig / met adereindbewerking: 2x (0,5... 1,5 mm²)
- Soort aansluitbare draaddiameters / fijndradig / zonder adereindbewerking: 2x (1,0... 1,5 mm²)
- Uitvoering van het contact van de hulpcontacten: zilverlegering
- AWG-nummer / als gecodeerde aansluitbare draaddoorsnede / maximaal: 14
- AWG-nummer / als gecodeerde aansluitbare draaddoorsnede / minimaal: 18
- Bevestigingswijze / de modules en accessoires: Frontplaatbevestiging
- Bedrijfsspanning / bij AC / bij 50 Hz / nominale waarde / maximaal: 500 V.
- Bedrijfsspanning / bij AC / bij 50 Hz / nominale waarde / minimaal: 5 V.
- Bedrijfsspanning / bij AC / bij 60 Hz / nominale waarde / maximaal: 500 V.
- Bedrijfsspanning / bij AC / bij 60 Hz / nominale waarde / minimaal: 5 V.
- Bedrijfsspanning / bij DC / nominale waarde / maximaal: 500 V.
- Bedrijfsspanning / bij DC / nominale waarde / minimaal: 5 V.
- Continue stroom / van de automatische zekering C-karakteristiek [A]: 10
- Inschakelstroom / van de LED-module / maximaal: 2 A.
- Isolatiespanning / nominale waarde: 320 V.
- Lichtsterkte / maximaal: 1400 mcd
- Lichtsterkte / minimaal: 900 mcd
- Productcomponent / lamp: Ja
- Spanningstype / bedrijfsspanning: AC/DC
- Spanningstype / voedingsspanning / van de lamp: AC/DC
- Stootspanningsbestendigheid / nominale waarde: 4 kV
- Thermische stroom: 10 A
- Verontreinigingsgraad: 3
- Voedingsspanning / 1 / van de lamp / bij AC / bij 50 Hz / nominale waarde: 24 V.
- Voedingsspanning / 1 / van de lamp / bij AC / bij 60 Hz / nominale waarde: 24 V.
- Voedingsspanning / 1 / van de lamp / bij DC / nominale waarde: 24 V.
- Soortnaam
Verlichte druktoets
- Bijzonderheden
Metalen frontring
Hoogglans
- Soort verlichting
LED
- Type
LED
- Actuator type
Knop
Geel
- Kleur (specifiek)
Zilver
Geel
- Kleur behuizing
Geel
- Knop-Ø
29.45 mm
- Opdrukmotief
Zonder opdruk
- Aansluiting
Schroeven
- Vorm
rond
- Frontplaatuitsnijding
22 mm. rund mm
- Functie
Moment
1x NO
- Mechanische levensduur
3.000.000
- Elektrische levensduur
10.000.000
- Inbouw-Ø
22.3 mm
- Uitvoering
Compleet apparaat
IP66
IP67
IP69/IP69K
- Min. temperatuur
-25 °C
- Max. temperatuur
+70 °C
- Schakelspanning
24 V/DC
24 V/AC
1x uit/(aan)

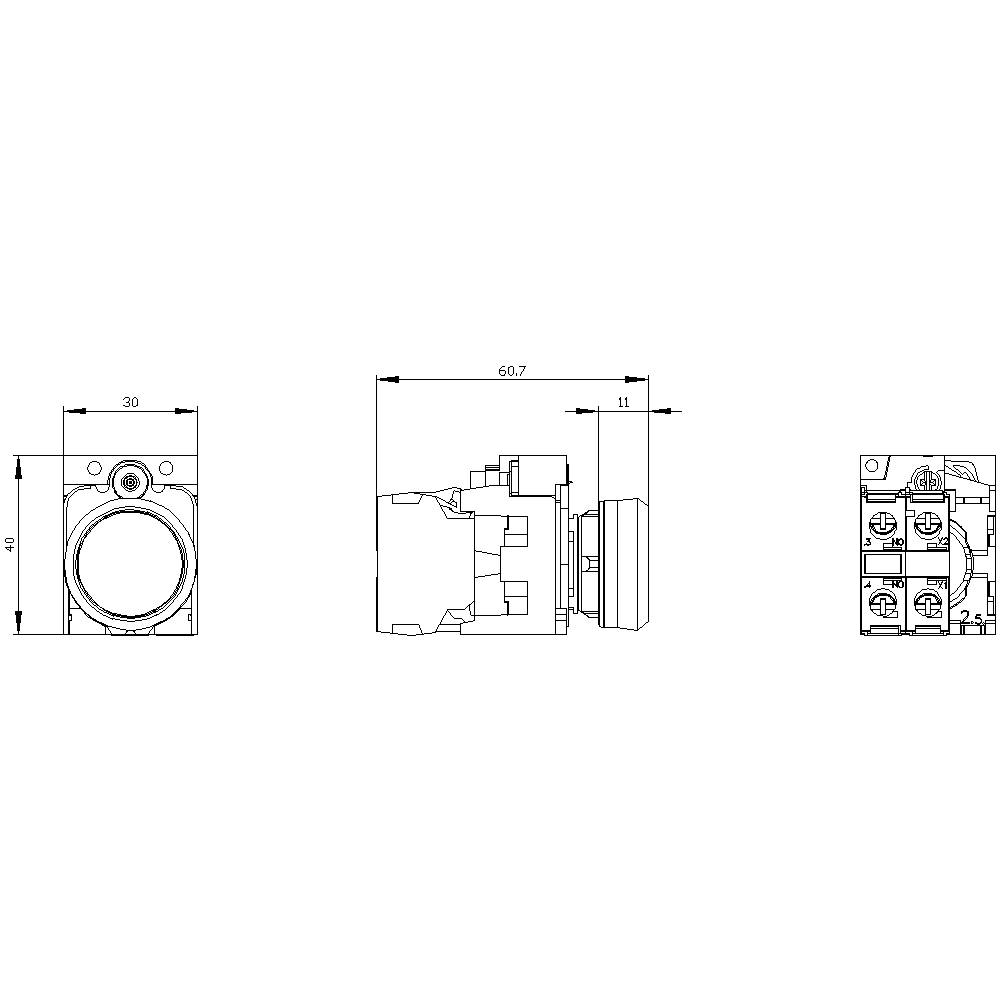

- Breedte
30 mm
- Hoogte
40 mm
- Diameter
22 mm
- Inhoud
1 stuk(s)
- Afm.
(Ø x h) 22 mm x 40 mm
- Conform RoHS
Ja
- Gewicht
0.0803 kg
- Diepte
49.7 mm
- Type
3SU1152-0AB30-1BA0
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2863881 Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Verlichte druktoets Metalen frontring, Hoogglans Knop Zilver, Geel 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2863881 Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Verlichte druktoets Metalen frontring, Hoogglans Knop Zilver, Geel 1 stuk(s)
Omschrijving

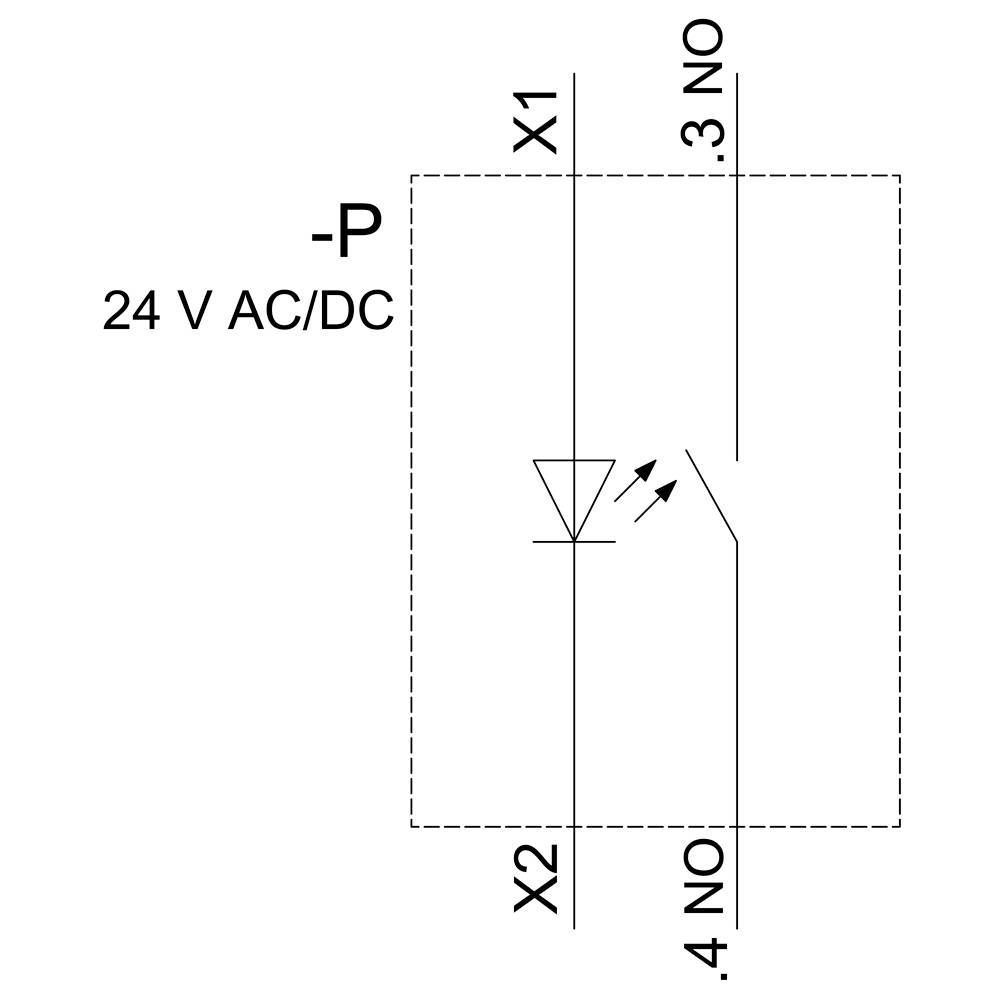

Verlichte druktoets, 22 mm, rond, metaal, hoogglans, geel, drukknop, plat, schakelend, met houder, 1S, LED-module met geïntegreerde LED AC/DC 24V, schroefaansluiting verlichte druktoets SIRIUS ACT voor het schakelen en bedienen van elektrische verbruikers.
Onder de merknaam Sirius Act biedt Siemens een uniek portfolio aan besturings- en signaleringsapparaten met wereldwijde productgoedkeuringen in vier moderne ontwerpseries van robuust metaal en hoogwaardig kunststof.
Het innovatieve bevestigingsconcept vereenvoudigt de montage zodanig dat daarvoor slechts één hand en geen speciaal gereedschap benodigd is. Als montagegaten voldoen groefvrije gaten, omdat een 100%-draaibeveiliging is geïntegreerd.
Dankzij de continu hoge beschermingsklasse zijn de robuuste apparaten geschikt voor gebruik in de industrie en voor gebruik buiten. Zelfs het reinigen met een hogedrukspuit is mogelijk. Stof, olie, agressieve logen: niets kan de betrouwbare werking verstoren.
Naast de standaardbedrading kunnen de apparaten ook via Profinet, AS-interface of IO-Link aan het besturingsapparaat worden aangesloten. Daarmee vermindert u de bekabelingkosten, minimaliseert u storingsbronnen en wint u aan flexibiliteit.
De grafische online-configurator ondersteunt op comfortabele wijze het selecteren en bestellen van afzonderlijke apparaten, behuizingen en opschriften. Uitgebreide documentatie (zoals handboek, 3D-gegevens, aansluitschema) is beschikbaar.
Leverbare uitvoeringen: meerdere kleuren, verlicht/onverlicht, met/zonder opschrift, vergrendelende/terugverende bediening, verschillende drukknop- en frontringhoogtes.
Opmerking: compleet apparaat, levering inclusief houder en module.
Sirius Act - performance in action bij het besturen en signaleren. Eenvoudig gemonteerd, gewoon sterk, gewoon perfect.
