Siemens 3UG4582-1AW31 3UG45821AW31 Bewakingsrelais Aantal relaisuitgangen: 1

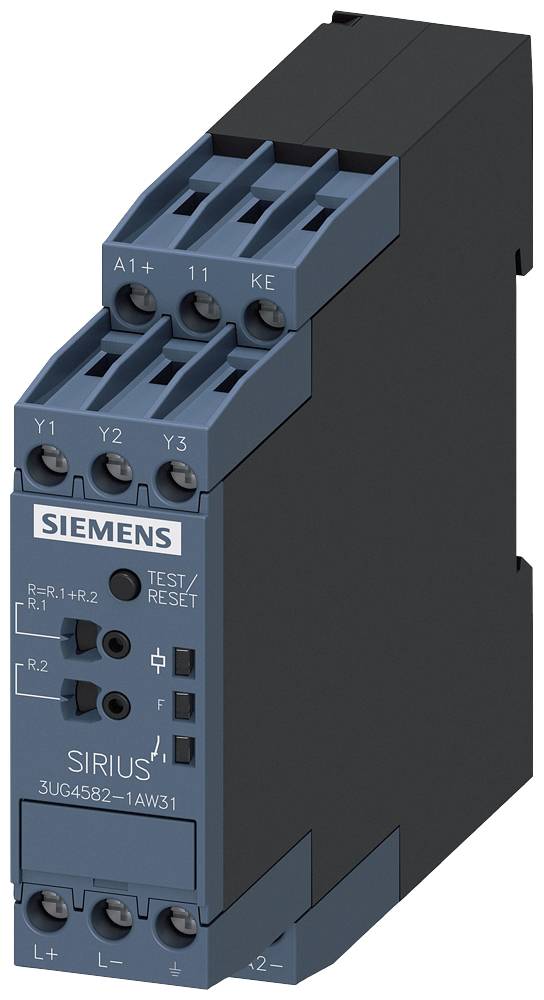

Een elektronisch apparaat van Siemens, model SIRIUS 3UG4582-1AW31, met aansluitingen boven en onder, en een test-/resetknop aan de voorzijde.

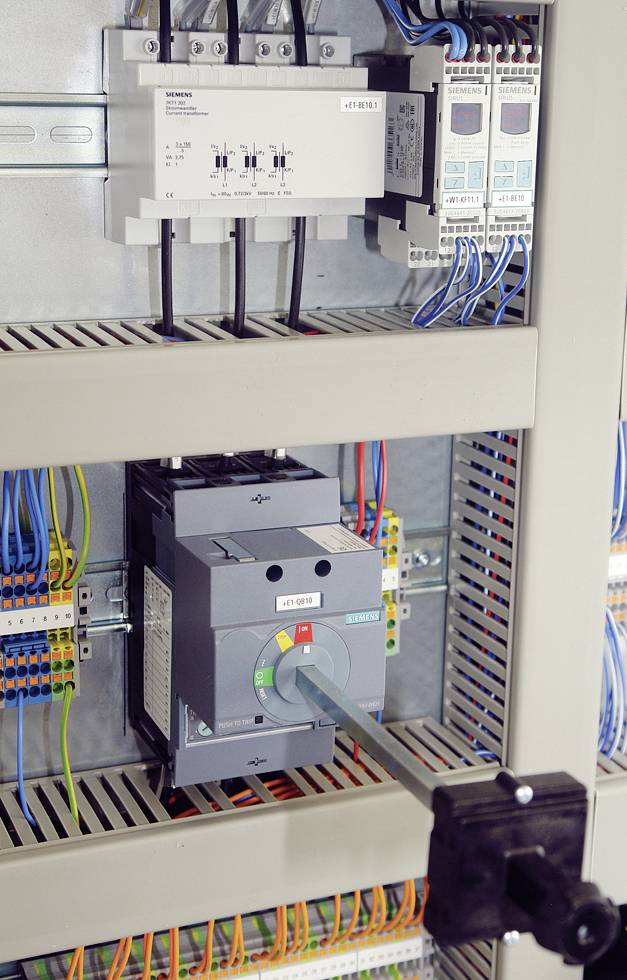

Een geopende schakelkast toont elektrische componenten en kleurrijke kabels. Op de voorgrond is een grote schakelaar zichtbaar.

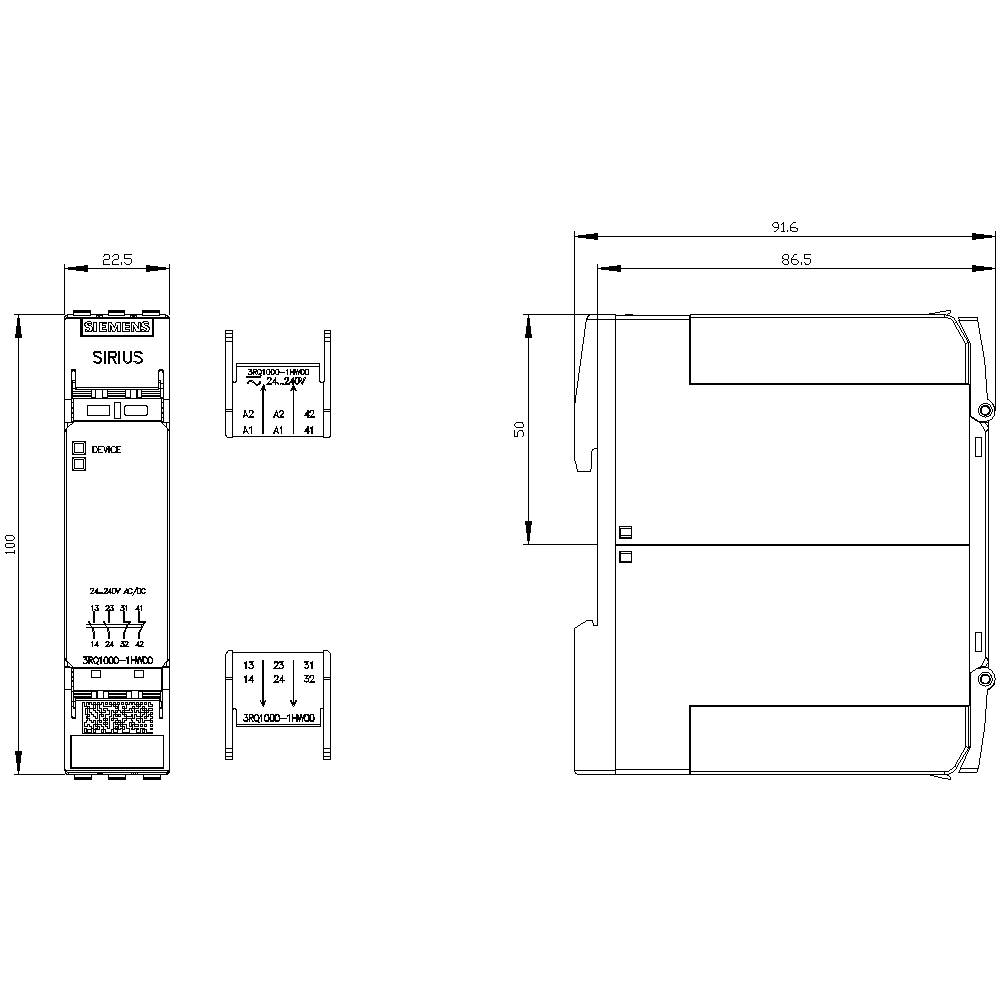

'Technische tekening van een elektrisch apparaat met afmetingen: hoogte 100 mm, breedte 22,5 mm. Gemarkeerd met SIRIUS en aansluitgegevens.'

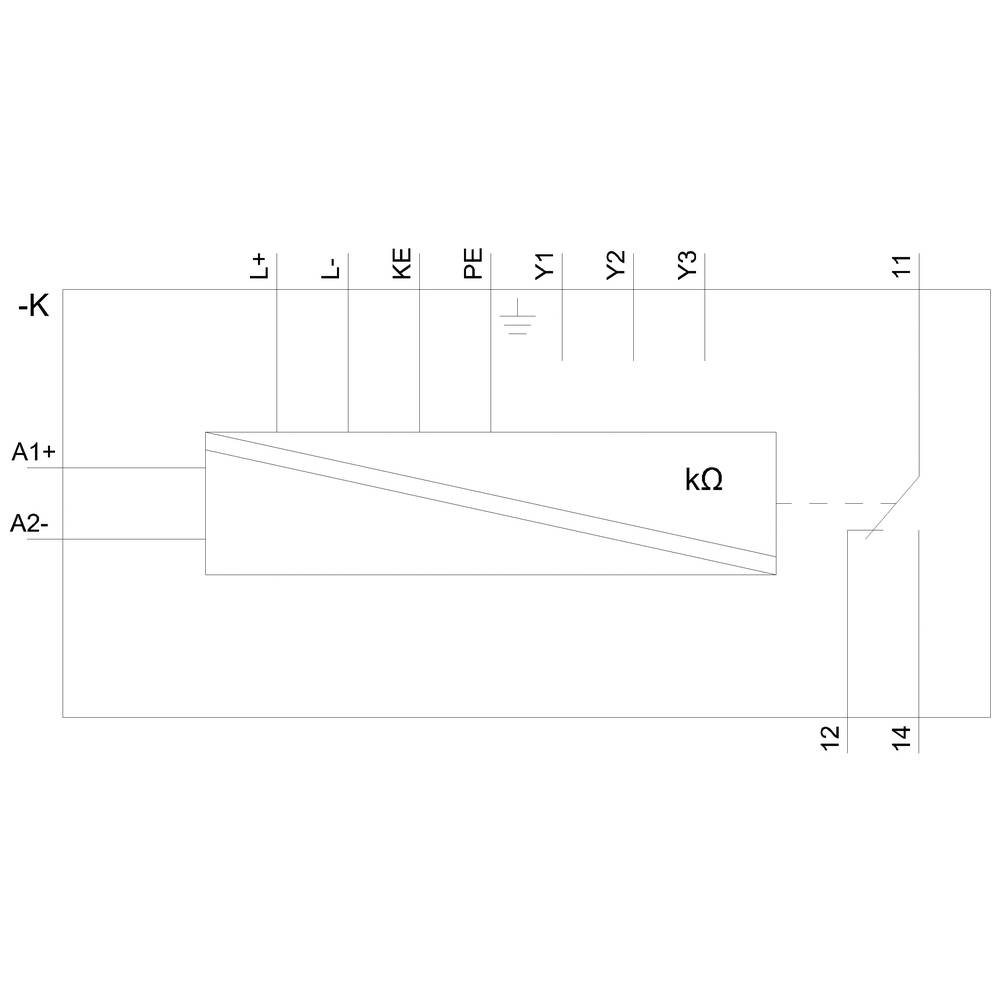

'Bedradingsschema van een elektrisch schakelsysteem met aansluitingen zoals L+, L-, KE, PE en weerstanden in kΩ.'
1/4
Afbeelding vergelijkbaar
Soortnaam
Bewakingsrelais
Aantal relaisuitgangen
1
Type
3UG4582-1AW31
Meetingangen
Messbereich 1-100 kOhm
Breedte
22.5 mm
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Niet beschikbaar
Juridisch probleem melden

Technische specificaties

Type

3UG4582-1AW31

Soortnaam

Bewakingsrelais

Aantal relaisuitgangen

1

Meetingangen

Messbereich 1-100 kOhm

Breedte

22.5 mm

22.5

For three-phase supply system

78 mm

100 mm

10 µF

Screw connection

AC/DC

0

0

1

UKCA

n.v.t.

Documenten en downloads

Datablad

Datablad 2872031 Siemens 3UG4582-1AW31 3UG45821AW31 Bewakingsrelais Aantal relaisuitgangen: 1

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2872031 Siemens 3UG4582-1AW31 3UG45821AW31 Bewakingsrelais Aantal relaisuitgangen: 1

Omschrijving

Isolatiebewakingsrelais voor ongeaarde (IT-) netwerken tot 250 V AC, 15-400 Hz en tot 300 V DC meetbereik 1-100 kOhm voedingsspg. AC/DC 24-240 V 22,5 mm, 1 wisselcontact schroefaansluiting analoog instelbaar isolatierelais Sirius 3UG4 voor de bewaking van ongeaarde (IT-) netwerken op isolatiefouten, bijv. in installaties met hoge eisen aan de beschikbaarheid (chemische industrie, automobielindustrie, drukkerijen), op het gebied van schepen en spoorwegen of bij noodstroomvoorzieningen.
Wereldwijd gebruik door groot voedingsspanningsbereik en internationale certificaten. Nieuw voorspellend meetprincipe maakt de snelste reactietijden mogelijk. Het relais maakt permanente zelfbewaking en handmatig testen mogelijk. Betrouwbare systeemdiagnose dankzij duidelijke foutmeldingen en inschakelbaar foutgeheugen.
Naast apparaten voor de isolatiebewaking van ongeaarde wisselspanningsnetten zijn ook apparaten voor de bewaking van ongeaarde gelijk- en wisselspanningsnetten met schroef- en veeraansluiting beschikbaar.
Sirius relais - een programma voor alle gevallen.
