Name: Siemens 3VA5170-6EC41-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 70 - 70 A Schakelspanning (max.):
Brand: Siemens
SKU: 2862829
Availability: BackOrder

Een elektrische vermogensschakelaar van Siemens met meerdere aansluitingen, hefboom in het midden en technische gegevens afgedrukt op de voorkant.

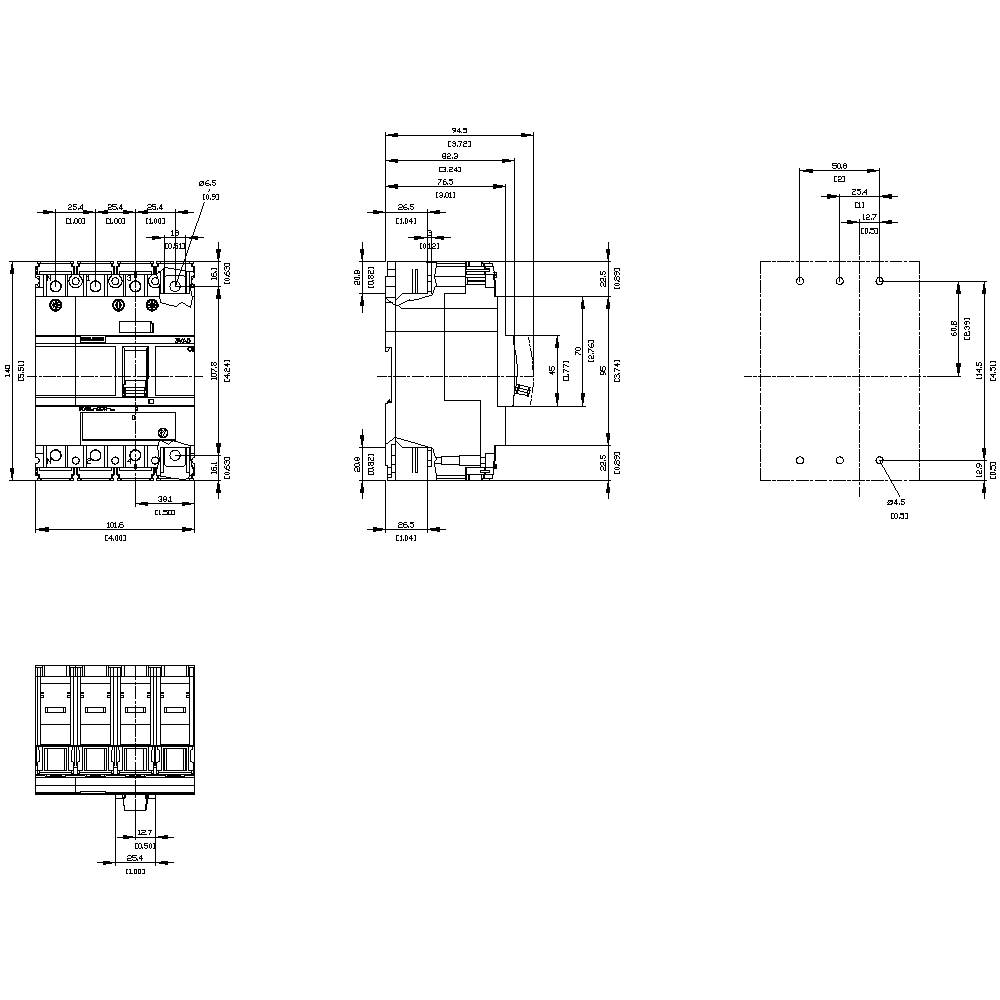

Technische tekening van een elektrische schakelaar met nauwkeurige afmetingen en labels, toont voor-, zij- en bovenaanzicht.

1/2

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

70 A

Verpakkingswijze

Piece

Type

3VA5170-6EC41-0AA0

Instelbereik stroomsterkte (min.)

70 A

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 20 nov.

Aantal

Set(s)

Totaal (€ 585,00 / Stuk)

€ 585,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Geschikt voor gebruik: Installatiebeveiliging
Plaatsing van de elektrische aansluiting / voor het hoofdstroomcircuit: Zonder aansluiting
Uitvoering van het bedieningselement: tuimelschakelaar
Mechanische levensduur (schakelcycli) / typisch: 15000
Elektrische levensduur (schakelcycli) / bij 480 V: 8000
Elektrische levensduur (schakelcycli) / bij 600 V: 4000
Elektrische levensduur (schakelcycli) / bij AC-1 / bij 380/415 V: 8000
Elektrische levensduur (schakelcycli) / bij AC-1 / bij 690 V: 4000
Producteil / instelknop: Ja
Uitbreiding van het product / optioneel / motoraandrijving: Ja
Apparaatbeveiliging: Ja
Uitvoering van het oppervlak / de aansluitingen / aan de bovenkant van de schakelaar (N, 1, 3, 5): Zilver
Uitvoering van het oppervlak / de aansluitingen / aan de onderkant van de schakelaar (N, 2, 4, 6): Tin
Isolatiespanning: 800 V
Vermogensverlies / maximaal: 16 W.
Soort beveiligingsfunctie / overstroomontspanner: LIN
Uitvoering aardlekbewaking: Zonder
Uitvoering van de I-ontspanner / instelbaar: Ja
Uitschakelvermogen bedrijfskortsluitstroom (ICS) / bij 240 V: 150 kA
Uitschakelvermogen bedrijfskortsluitstroom (ICS) / bij 690 V: 5 kA
Uitschakelvermogen grenskortsluitstroom (Icu) / bij 240 V: 150 kA
Uitschakelvermogen grenskortsluitstroom (Icu) / bij 690 V: 10 kA
Uitschakelvermogen stroom / bij AC / bij 240 V: 150 kA
Uitschakelvermogen stroom / bij AC / bij 600 Y/347 V: 25 kA
Inschakelvermogen kortsluitstroom (ICM) / bij 240 V: 330 kA
Inschakelvermogen kortsluitstroom (ICM) / bij 690 V: 17 kA
Producteigenschappen / bij N-geleiderbescherming / instelbaar: Ja

: Piece

Soortnaam: Vermogensschakelaar

Type: 3VA5170-6EC41-0AA0

Instelbereik stroomsterkte (min.): 70 A

Instelbereik stroomsterkte (max.): 70 A

Instelbereik (stroomsterkte): 70 - 70 A

Aantal polen: 4-polig

Schakelspanning (max.): 690 V/AC
600 V/DC

Montagewijze: Vaste inbouw

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Schakelvermogenklasse: H

Uitvoering overstroombeveiliging: TM230

: IP40

Diepte: 76.5 mm

Breedte: 101.6 mm

Hoogte: 140 mm

Afm.: (b x h x d) 101.6 x 140 x 76.5 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2862829 Siemens 3VA5170-6EC41-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 70 - 70 A Schakelspanning (max.):

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2862829 Siemens 3VA5170-6EC41-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 70 - 70 A Schakelspanning (max.):

Omschrijving

Vermogensschakelaar 3VA5 UL frame 125 schakelvermogensklasse H 65kA @ 480V 4-polig, installatiebeveiliging TM230, FTAM, in=70A overbelastingsbeveiliging IR=70A vast ingesteld kortsluitbeveiliging II=5...10 x in N-geleiders onbeschermd zonder aansluiting compacte vermogensschakelaar 3VA5 voor installatiebeveiliging, UL-goedkeuring. De compacte vermogensschakelaars 3VA UL van Siemens zijn een belangrijk onderdeel van Sentron beveiligingscomponenten voor industriële toepassingen en voor toepassingen in de infrastructuur en bieden een effectieve installatie- en starterbescherming door veilige uitschakeling in geval van overbelasting en kortsluiting. Bovendien verlegt de 3VA UL de grenzen qua flexibiliteit en verscheidenheid aan modulaire accessoires. De compacte vermogensschakelaar 3VA UL biedt bovendien de beste voorwaarden voor wereldwijd uitgevoerde machines en installatiebouwers. Naast de IEC-standaard voldoen de beide series 3VA5 en 3VA6 ook aan de UL-standaard. Alle functies kunnen dus wereldwijd bij installaties worden ingezet en gebruikt. Deze variant van de compacte vermogensschakelaar 3VA onderscheidt zich vooral door: 1) Compacte vormgeving. 2) Beschikbaar als variant voor installatiebeveiliging. 3) Afhankelijk van de grootte: 1-, 2- (3-polige behuizing) en 3-polige uitvoeringen. 4) Afhankelijk van grootte: schakelvermogen van 25 kA. 100 kA bij 480 V voor 3-polige schakelaars en 25 kA, 50 kA bij 277 V voor 1-polige schakelaars. 5) De serie beschikt over een thermomagnetische overstroombeveiliging. 6) Modulaire en eenvoudig te monteren interne accessoires met vele functies. 7) Gangbare accessoires voor alle compacte vermogensschakelaars 3VA UL.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
