Name: Sonel Isolationsqualitäts-Analysator MIC-15K1 Isolatiemeter 15000 V
Brand: Sonel
SKU: 3763609
Availability: BackOrder

Highlights & Details

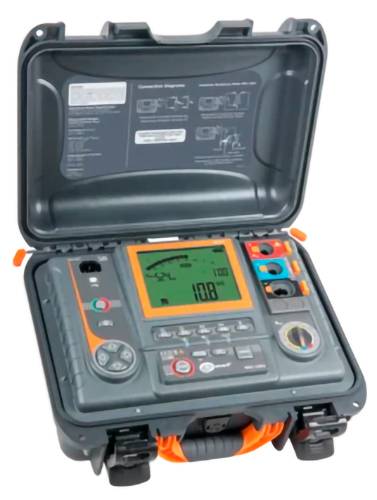

Isolatiekwaliteitsanalysator MIC-15k1

Testen van overspanningsbeveiligingen (SPD).
Weergave gedeeltelijke lading PDI.
Meten van de polarisatierichting- en depolarisatierstromen PDC.
Diagnose van isolatiesystemen door de standaardmetingen van IR, DAR, PI, SV, RT, DD.
Elektrische weerstand van de proefstukken - weergave van de stootspanning.
Hoge immuniteit voor elektromagnetische storingen garandeert een ononderbroken werking in elektriciteitscentrales en in de directe omgeving van hoogspanningsleidingen tot 1200 kV wisselstroom en 800 kV gelijkstroom.
Een gelijkmatige toename van de testspanning ten opzichte van een bepaalde tijd (RT - Ramponttest) maakt de lokale detectie van deelontladingen op het geteste object mogelijk.
Efficiënte omvormer met een vermogen van ~150 W maakt het mogelijk om te branden voor het poneren van kortsluitingen met de volgende methoden: Visuele methode (als lijnen en kabels over de gehele lengte zichtbaar zijn), reflectomethode, seismisch-akoestische golfdetector of met A-frame om de richting van de fout te zien (de ladder moet echter in de grond zijn begraven en aardcontact hebben).
Compatibel met externe software.
Geheugen: 990 cellen.
Gebruiksduur met één acculading: Ca. 5 h.
Werken op hoogten tot 3000 m boven zeeniveau

Technische specificaties

Soortnaam: Isolatiemeter

Testspanning: 15000 V

Meetfunctie: Isolatieweerstand

: Fabrieksstandaard (zonder certificaat)

Interfaces: USB
Bluetooth

: IP67
IP40

Voedingsspanning: LiFePO4-accu (13,2 V; 5,0 Ah)

Afm.: (l x b x h) 390 x 308 x 172 mm

Gewicht: 6.6 kg

Weergave: LED-segmenten

Frequentie (max.): 60 Hz

Frequentiebereik: 60 Hz (max)

Meetbereik spanning (max.): 15000 V

Meetcategorie: CAT IV 1000 V
CAT IV 600 V

Breedte: 308 mm

Hoogte: 172 mm

: 390 mm

Documenten en downloads

Datablad

Datablad 3763609 Sonel Isolationsqualitäts-Analysator MIC-15K1 Isolatiemeter 15000 V

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3763609 Sonel Isolationsqualitäts-Analysator MIC-15K1 Isolatiemeter 15000 V

Omschrijving

De MIC-15k1 is ontwikkeld om de isolatieweerstand van de componenten van de elektriciteitsproductie en de stroomvoorziening te meten, zoals:
• Enkelvoudige en meerdraads kabels,
• Transformatoren,
• Motoren en dynamo's,
• Condensatoren, scheiders en andere apparaten die in overspanningen aan uw worden geleverd
Toepassing vinden.
Deze isolatietester is bijzonder geschikt voor metingen in gebieden met zeer hoge elektromagnetische storende invloeden, bijv. overspanningen met 1200 kV AC en 800 kV DC. Dankzij de 15 kV testspanning (conform NSI / NETA ATS-2009 TABELLEN 100.1) kan het testapparaat worden gebruikt voor het testen van objecten met een nominale spanning van 34,5 kV.

Functies
Zeer efficiënte HV-omvormer met een testspanning van 15 kV en een stroom van maximaal 10 mA, geschikt voor het meten van de isolatieweerstand tot 40 TΩ. Het bereiken van een dergelijk resultaat maakt dat
Meetsystemen ongeëvenaard. De 3-aderige weerstandsmeting, uitgevoerd met een „GUARD”-leiding, elimineert lekstromen van het oppervlak die worden veroorzaakt door vervuilde isolatie, waardoor de betrouwbaarheid van de verkregen resultaten wordt vergroot.
Weergegeven worden: Diëlektrische afsporingsverhouding DAR, polarisatieindex PI en diëlektrische ontlading DD (meettijd 60...5999 s).
Het apparaat stelt de gebruiker in staat de toestand van de isolatie te beoordelen door de testspanning geleidelijk (SV – Step volatge) of langzaam omhoog te zetten (Ramptest – RT).
• De SV-methode geeft aan of het diëlektricum in goede staat verkeert, ongeacht de toegepaste testspanning.
• De RT-methode maakt het mogelijk de karakteristieken van het isolatiemateriaal te beoordelen. Dat het testapparaat de testspanning hier zacht verhoogt zonder dat het testapparaat elektrische spanning blootstelt. De tijd en de spanning worden geregistreerd bij welke waarden de isolatie van het proefstuk doorslaat. Geïntegreerde digitale filters met een gemiddelde tijd van 10, 30, 60, 100, 200 s garanderen stabiele meetresultaten in gebieden met grote magnetische storingsinvloeden

Setting punch
Een zeer nuttige functie is de mogelijkheid om een doorslag van de beschadigde isolatie te veroorzaken. In het geval van open lijnen kan het foutpunt meestal visueel worden bepaald. In het geval van niet-zichtbare kabels, kan
Met deze methode wordt een seismisch-akoestische golf van het foutpunt gegenereerd. Onder bepaalde omstandigheden treedt cyclisch een energieontlading op. Door het gebruik van een geofhones kan de exacte plaats van lossing worden bepaald. De doorslagmeting maakt ook de lokalisatie van sporadisch optredende fouten mogelijk, bijv. bij regen gemiddeld reflectometers. In het geval van kortsluiting naar aarde kan de spanningsval-methode en het A-frame worden toegepast.

Automatisch opslaan van de metingen
Resultaten kunnen automatisch worden opgeslagen. Het aantal hangt af van de individuele gegevens per meting.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Bluetooth is een geregistreerd handelsmerk van Bluetooth SIG, Inc.

Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
