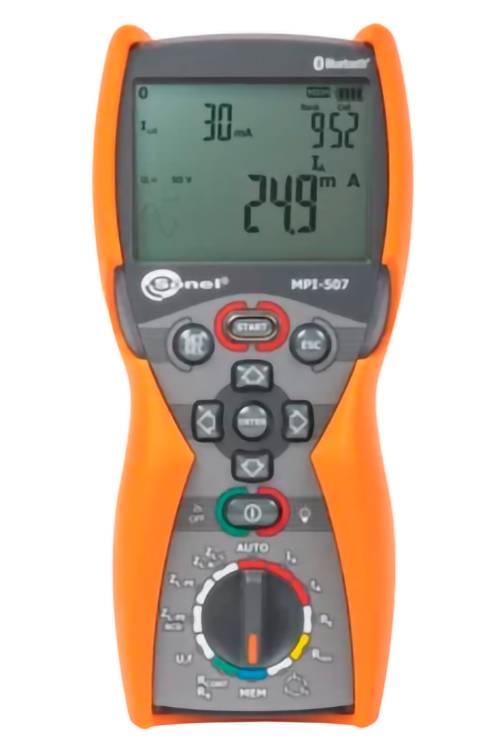

Sonel MPI-507 Installatietester
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Highlights & Details
Multifunctionele installatietester
- Laagimpedantie meten meten
- van de kortsluitimpedantie in voedingsnetten met nominale spanningen: 220/380 V, 230/400 V, 240/415 V met frequenties 45...65 Hz, werkspanning bereik: 180...460 V
- weergave van weerstand R en blindweerstand X de
- kortsluitlus Laagimpedantie meten met stroom van 15 mA zonder activering van de RCD-schakelaar
- Max. Teststroom: 7,6 A (bij 230 V), 13,3 A (bij 400 V)
- Controleer stroomonderbrekers van type AC, A
- meten van kortdurende, vertragings- en selectieve RCD's met nominale stroomsterktes van 10, 15, 30, 100, 300, 500 mA
- meten van de reactiestroom IA en de activeringstijd ta voor stromen 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
- meten van RE en UB zonder activering van de RCD
- uitgebreide functie voor het AUTOMATISCH meten van RCD's; met laagspanningsmeting van ZL-PE
- meting van IA en ta bij een enkele activering van de RCD
- MPI-507 | aardingsmeting
- meten met de 3-polige methode
- MPI-506 • MPI-507 | isolatieweerstandsmeting
- testspanning 100 V, 250 V, 500 V
- weerstandsmeting van de beschermings- en compensatielijnen
- meten van de gangbaarheid van beschermgeleiders met ±200 mA teststroom conform en 61557-4
- autokalibratie van meetkabels - willekeurige lange meetkabels kunnen worden gebruikt,
- laagspanningsweerstandsmeting met geluidssignaal
- MPI-506 • MPI-507 | weergave van de fasevolgorde
Technische specificaties
- • Controle van de juiste PE-aansluiting van de beschermleiding door een contactelektrode.
- • Meten van de netspanning (0...500 V) en netfrequentie.
- • Opslagruimte voor 990 resultaten.
- • Draadloze gegevensoverdracht naar de PC.
- • Toetsenbord met achtergrondverlichting.
- Soortnaam
Installatietester
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT IV 300 V
CAT III 600 V
- Interfaces
Bluetooth
- Afm.
(l x b x h) 58 x 98 x 220 mm
- Gewicht
0.8 kg
IP67
- Meetbereik (VDE)
Isolatieweerstand
Leklusimpedantie
- Weergave
LCD
- Breedte
98 mm
- Hoogte
220 mm
58 mm
- Testprocedure
Automatisch
- Spanningsverzorging
Werkt op batterij(en)
- Aantal geheugenplaatsen
990
- Geheugen
Ja
- Type
MPI-507
- Bijzonderheden
RCD/FI test
Documenten en downloads
Datablad
Datablad 3763599 Sonel MPI-507 Installatietester
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3763599 Sonel MPI-507 Installatietester
Omschrijving
Eenvoudig gebruik van de modernste technologie
Waarschijnlijk de kleinste meter ter wereld met zo'n groot aantal meetfuncties. De functies worden via een draaischakelaar geselecteerd. Extra parameters worden via toetsen aan de voorzijde van de
Behuizing ingesteld. De instellingen worden door het apparaat opgeslagen, zelfs als de batterij volledig leeg is.
Alle toetsen en het modulaire display zijn verlicht met de achtergrond, WAS verbetert de bediening bij weinig licht aanzienlijk. Dankzij het grote geheugen zijn er geen notities nodig tijdens de metingen.
Controle van de elektrische veiligheid
Dit apparaat kan worden gebruikt om de veiligheid van elektrische installaties in huishoudens en de industrie te controleren. Het grootste voordeel is de snelle meting (slechts enkele seconden!) De impedantie van de ontbreekleiding in circuits met RCD.
De metingen kunnen eenvoudig worden geautomatiseerd met:
• De automatische werking van de aardlekschakelaar (RCD)-controles,
• De WS-adapter die kan worden gebruikt voor het testen van systemen via standaard 230-Vcontactdozen.
Verhoogde weerstand
Het meetsysteem is uitstekend geschikt voor moeilijke omgevingsomstandigheden.
De bescherming tegen het binnendringen van stof en water wordt door een unieke behuizing met beschermingsklasse IP67 gegarandeerd.
Interfaces en software
U kunt meetgegevens heel eenvoudig via een draadloze Bluetooth-verbinding naar de computer overbrengen. Gebruik de software om een rapport van de metingen te maken ter bescherming tegen elektrische schokken
Sonel-rapporten plus. Het opslaan van de gedownloade gegevens in de meest gangbare formaten en het afdrukken vindt plaats via de gratis software Sonel Reader.
MPI-507 | meten van de aardingsweerstand
Het apparaat is ideaal voor metingen van aardinstallaties in woongebouwen.
Hiermee kan de kwaliteit van het aardsysteem worden gecontroleerd met de 3-polige methode. Samen met de aardingsweerstandswaarde toont de meter ook de storingsspanning en de weerstand van de hulpRS- en RH-sondes.
De teksten voor dit artikel zijn automatisch vertaald.
Waarschijnlijk de kleinste meter ter wereld met zo'n groot aantal meetfuncties. De functies worden via een draaischakelaar geselecteerd. Extra parameters worden via toetsen aan de voorzijde van de
Behuizing ingesteld. De instellingen worden door het apparaat opgeslagen, zelfs als de batterij volledig leeg is.
Alle toetsen en het modulaire display zijn verlicht met de achtergrond, WAS verbetert de bediening bij weinig licht aanzienlijk. Dankzij het grote geheugen zijn er geen notities nodig tijdens de metingen.
Controle van de elektrische veiligheid
Dit apparaat kan worden gebruikt om de veiligheid van elektrische installaties in huishoudens en de industrie te controleren. Het grootste voordeel is de snelle meting (slechts enkele seconden!) De impedantie van de ontbreekleiding in circuits met RCD.
De metingen kunnen eenvoudig worden geautomatiseerd met:
• De automatische werking van de aardlekschakelaar (RCD)-controles,
• De WS-adapter die kan worden gebruikt voor het testen van systemen via standaard 230-Vcontactdozen.
Verhoogde weerstand
Het meetsysteem is uitstekend geschikt voor moeilijke omgevingsomstandigheden.
De bescherming tegen het binnendringen van stof en water wordt door een unieke behuizing met beschermingsklasse IP67 gegarandeerd.
Interfaces en software
U kunt meetgegevens heel eenvoudig via een draadloze Bluetooth-verbinding naar de computer overbrengen. Gebruik de software om een rapport van de metingen te maken ter bescherming tegen elektrische schokken
Sonel-rapporten plus. Het opslaan van de gedownloade gegevens in de meest gangbare formaten en het afdrukken vindt plaats via de gratis software Sonel Reader.
MPI-507 | meten van de aardingsweerstand
Het apparaat is ideaal voor metingen van aardinstallaties in woongebouwen.
Hiermee kan de kwaliteit van het aardsysteem worden gecontroleerd met de 3-polige methode. Samen met de aardingsweerstandswaarde toont de meter ook de storingsspanning en de weerstand van de hulpRS- en RH-sondes.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Bluetooth is een geregistreerd handelsmerk van Bluetooth SIG, Inc.
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
