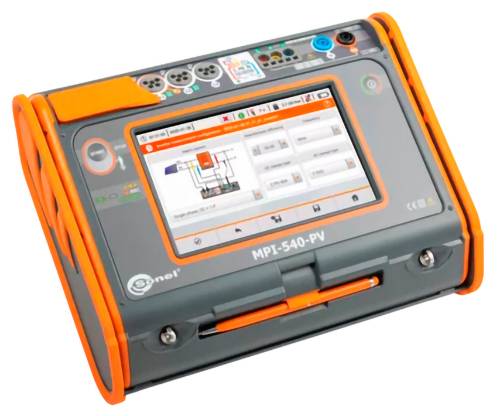

Sonel MPI-540 PV Installatietester

Autom. Veiligheidsverificatie van installaties
Het apparaat maakt het mogelijk om elektrische installaties in woon-, commerciële en industriële gebouwen te controleren. Metingen kunnen eenvoudig worden geautomatiseerd door:
• Testen van aardlekschakelaars in de auto-modus,
• Automatische procedures – d.w.z. vrij configureerbaar,
• Gebruik van AutoISO-1000C-adapter voor het controleren van de isolatieweerstand van 3-, 4- en 5-draads kabels.

Bewaking van PV-installaties
De MPI-540-PV is een veelzijdig en universeel meetinstrument dat speciaal is ontwikkeld voor het testen van fotovoltaïsche systemen. Het apparaat maakt een volledige test van de gelijkstroom- en wisselstroomzijde mogelijk overeenkomstig de richtlijnen van en 62446. De meetparameters van de fotovoltaïsche installatie worden door het apparaat automatisch in de referentieomstandigheden STC (Standard test conditions) omgerekend. Het meten van de spanning, de stroom en het vermogen aan de wisselstroom- en gelijkstroomzijde van de omvormer kan het rendement ervan controleren.
De software Sonel Reports plus maakt het mogelijk een testrapport voor de fotovoltaïsche installatie met de in het meetsysteem opgeslagen meetresultaten te maken.

3-fasen vermogensanalyser
Het apparaat beschikt over een driefasige vermogensanalyser met LIVE-modus en de mogelijkheid om elektrische netparameters zoals spanning, stroom, vermogen, harmonische en THD te registreren. Het meetsysteem maakt het aflezen van geselecteerde parameters en de grafische weergave daarvan op het display in real-time mogelijk. Deze parameters worden tegelijkertijd gemeten en weergegeven voor opname op de geheugenkaart. In de LIVE-modus kan de gebruiker worden weergegeven:
• Spannings- en stroomgolfvormen (oscilloscoop),
• Opname van het spannings- en stroombereik,
• Phasorgrafiek,
• Weergave van meerdere parameters tegelijk in tabelvorm,
• Spectrumgrafiek van stroom- en spanningsharmonischen.

Schitterende weergave.
Het apparaat is uitgerust met een TFT-LCD-touchscreen van 800 x 480 pixels en een diagonaal van 7 inch, waardoor het eenvoudig kan worden bediend en parameters en opgenomen golfvormen eenvoudig kunnen worden afgelezen. Met dit schermformaat kunt u meer informatie tegelijk weergeven die momenteel beschikbaar is. De gebruikersinterface is onder alle lichtomstandigheden zeer goed af te lezen. De meegeleverde pen maakt ook bediening met isolerende handschoenen mogelijk.

Geïntegreerd Help-menu
Het apparaat beschikt over geïntegreerde helpschermen met aansluitschema's. Dankzij deze kunt u eenvoudig en snel controleren en controleren hoe u het apparaat op een bepaald systeem moet aansluiten, afhankelijk van het type meting.

Verhoogde weerstand
Het MPI-540 / MPI-540-PV-apparaat is ontworpen voor gebruik onder moeilijke omgevingsomstandigheden. De unieke IP51-behuizing garandeert bescherming tegen het binnendringen van stof en water. Het is bovendien zeer robuust tegen mechanische externe invloeden. Een speciaal ontwerp van het deksel beschermt ook het display tegen beschadiging. Ondanks het ontwerp ter bescherming van het apparaat is toch een comfortabel gebruik en transport mogelijk.

Interfaces en software
De nadruk moet worden gelegd op het grote aantal communicatie-interfaces en de samenwerking met externe software. U kunt meetgegevens heel eenvoudig via een USB-aansluiting, een uitneembare SD-geheugenkaart of draadloze communicatie (Bluetooth, WiFi) naar uw computer overbrengen. Om een rapport te maken van de metingen ter bescherming tegen elektrische schokken, gebruikt u de software Sonel Reports plus. Het opslaan van de gedownloade gegevens in de meest gangbare formaten en het afdrukken vindt plaats via de gratis software Sonel Reader. De speciale, gratis Sonel Analysis-software wordt gebruikt voor het uitlezen en analyseren van de gegevens van de vermogensanalyser.
