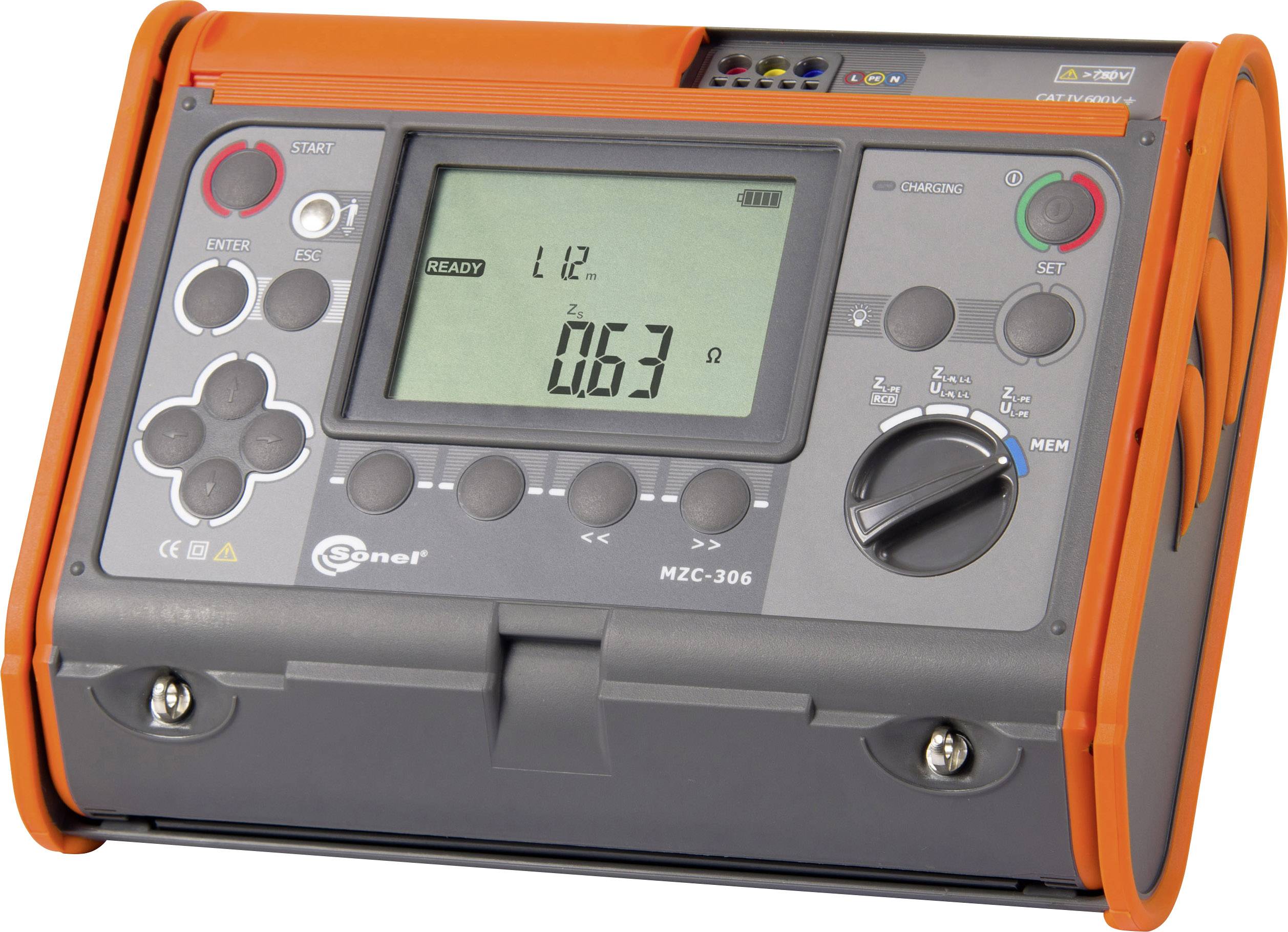

Sonel MZC-306 Installatietester
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 2.880,17 / Stuk)
€ 2.880,17
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Lusimpedantiemeter MZC-306
- Lusimpedantiemeting: ZL-PE, ZL-N, ZL-L op netspanning tot 750 V
- Meetstroom: max. 30 A
- Automatische berekening van de kortsluitstroom
- Spanningsmeting AC
- Frequentiemeting
- Meetbereik volgens IEC 61557
- Controle van de juiste PE-aansluiting
- Gegevensoverdracht via USB
- Geheugen voor 990 meetwaarden
Technische specificaties
- Bereik lusimpedantiemeting ZL-PE, ZL-N, ZL-L 0,00 - 19,99 Ω: resolutie: 0,01 Ω, nauwkeurigheid: ± (5% v.M. + 3 digits); bereik lusimpedantiemeting ZL-PE, ZL-N, ZL-L 20,0 - 199,9 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ± (4% v.M. + 3 digits); bereik lusimpedantiemeting ZL-PE, ZL-N, ZL-L 200 - 1999 Ω: resolutie: 1 Ω, nauwkeurigheid: ± (4% v.M. + 3 digits); nominale spanning UnL-N/UnL-L: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690; spanningsbereik ZL-PE, ZL-N: 100...440 V; spanningsbereik ZL-L: 100 - 750 V, frequentie: 45...65 Hz; meetstroom: max. 30 A; bereik lusimpedantiemeting ZL-PE 0,00 - 19,99: resolutie: 0,1 Ω, nauwkeurigheid: ± (6% v.M. + 10 digits); bereik lusimpedantiemeting ZL-PE 20 - 199 Ω: resolutie: 0,1 Ω, nauwkeurigheid: ± (6% v.M. + 5 digits); bereik lusimpedantiemeting ZL-PE 200 - 1999 Ω: resolutie: 1 Ω, nauwkeurigheid: ± (6% v.M. + 5 digits), nominale spanning ZL-PE Un: 100 - 440 V, spanning: 110 V, 115 V, 127 V, 220 V, 230 V, 240 V, 290 V, 400 V; bereik spanningsmeting 0,0 V...249,9 V: resolutie: 0,1 V, nauwkeurigheid: ± (2% v.M. + 4 digits); bereik spanningsmeting 250 V - 750 V: resolutie: 1 V, nauwkeurigheid: ± (2% v.M. + 2 digits); bereik frequentie: 45,0 Hz - 65,0 Hz
- Soortnaam
Installatietester
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT IV 600 V
- Interfaces
USB
- Afm.
(l x b x h) 300 x 400 x 200 mm
- Gewicht
4.16 kg
IP67
- Meetbereik (VDE)
Lusimpedantie
Spanning
Stroom
Frequentie
Weerstand
- Weergave
Digitaal (LCD)
- Breedte
400 mm
- Hoogte
200 mm
300 mm
- Spanningsverzorging
Werkt op het lichtnet
- Aantal geheugenplaatsen
990
- Geheugen
Ja
- Type
MZC-306
Documenten en downloads
Datablad
Datablad 1427974 Sonel MZC-306 Installatietester
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1427974 Sonel MZC-306 Installatietester
Omschrijving
De effectieve lusimpedantiemeter MZC-306 van Sonel dient voor het meten van lussen van ZL-PE, ZL-N en ZL-L in netwerken van 110 V-715 V met frequenties van 45 tot 65 Hz. De metingen worden na controle van de juiste PE-aansluiting met een teststroom afhankelijk van de netspanning van maximaal 30 A uitgevoerd. Na de automatische berekening van de kortsluitstroom kan dus de correcte werking van de overstroombeveiliging worden vastgesteld. Meer scanparameters, zoals AC spanning en frequentie, kunnen dan via USB-kabel naar de PC worden verzonden en via de software Sonel Reader worden geanalyseerd.
Uitvoering
- Robuuste met rubber beklede IP54-behuizing ･ CAT IV 600 V ･ Beschermingsklasse: IP67 ･ CEE-adapter 16 A en 32 A 4- of 5-polig ･ Testkabels en krokodilklemmen ･ UNI-randaardestekker ･ Draagtas ･ Protocolsoftware Sonel Reader ･ Gegevensoverdracht via OR-1-adapter ･ LR6 batterijen
Omvang van de levering
- UNI-randaarde adapter WS-05 (hoek)
- Meetkabel 1,2 m geel
- Meetkabel 1,2 m blauw
- Meetkabel 1,2 m rood
- Krokodilklem blauw K02
- Krokodilklem rood K02
- Meetstift, blauw
- Meetstift, rood
- Testpen geel
- Draagtas L-4
- USB-kabel
- NiMH oplaadbare batterij
- 4,8 V
- 4,2 Ah
- Draagriem
- Acculader Z7
- Software Sonel Reader
- Gebruiksaanwijzing
- Kalibratiecertificaat
Opmerkingen
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
