SVS Nachrichtentechnik SHR-12 K4 4-kanaals Ontvanger Bereik max. (in het vrije veld): 750 m

De draadloze ontvanger SHR-12 K4 analyseert elk radiosignaal van de bijpassende zenders uit de draadloze serie SH-12 en kan een of meerdere van de vier potentiaalvrije wisselcontacten in- en/of uitschakelen.

Om het commando van een zender uit te voeren, moet deze van tevoren eenmalig worden ingeleerd. Het inleren van een zender vindt heel eenvoudig via een drukknop plaats. Indien gewenst kunnen daarbij tot wel 60 zenders met alle toetsen of afzonderlijke zendertoetsen worden ingeleerd.

De toewijzing, welke functie de zendertoetsen resp. het zendcommando moeten uitvoeren, vindt plaats via een keuzepaneel. Met behulp van DIP-schakelaars kunnen alle instellingen heel gemakkelijk bij de montage ter plaatse worden uitgevoerd. Voor het aansluiten zijn zowel NO- als NC-contacten beschikbaar. LED's geven informatie over de werking en het zendgedrag en geven de status van de spanningsvoorziening van de zender en de ontvanger aan.

Het grote aantal functies en instelmogelijkheden van de 4-kanaals multifunctionele ontvanger SHR-12 K4 maakt het gebruik in de meest uiteenlopende toepassingen mogelijk. Hiervoor kunnen verschillende relaisfuncties voor elke uitgang apart worden ingesteld.

Tastmodus: ingang en uitgang gedragen zich hetzelfde. De uitgang is alleen actief zolang ON wordt verzonden.

Timermodus: na een ON-commando blijft de uitgang gedurende de ingestelde tijd actief en daalt vervolgens automatisch weer. Het instelbare tijdbereik van de timer ligt tussen 0,1 s en 60 min. OFF-commando's worden als voorheen uitgevoerd.

Schakelmodus: na een ON-commando blijft de uitgang permanent actief tot een OFF-commando de uitgang weer inactief schakelt.

Togglemodus: een commando maakt de uitgang permanent actief. Hetzelfde commando maakt de uitgang weer permanent inactief, enzovoort.

De signaal-/functietoewijzing maakt ook de combinatie van de verschillende relaisfuncties en wederzijdse vergrendelingen mogelijk. Onafhankelijk van de gekozen functie kunnen de relais ook via een kabel, bijv. via externe toetsen, code- of sleutelschakelaar worden aangestuurd.

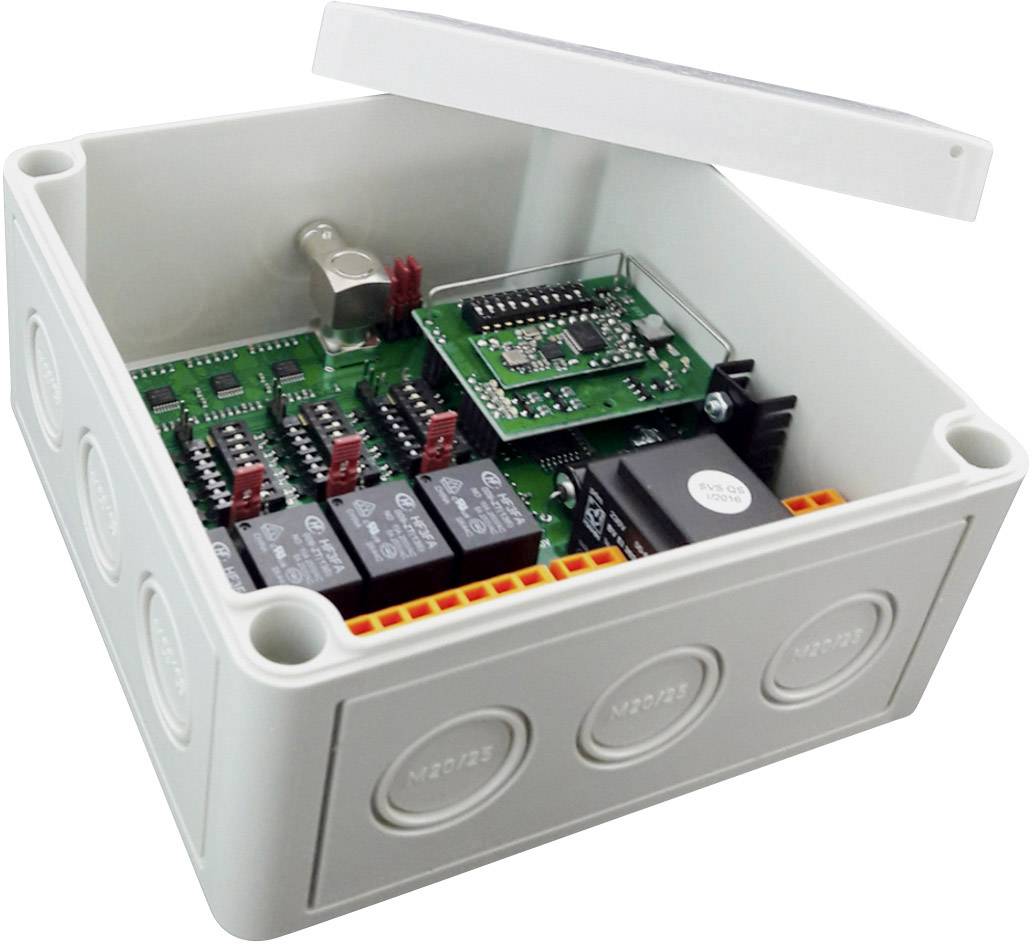

SHR-12 K4 wordt compleet aansluitklaar met een IP65-behuizing en een ingebouwde beugelantenne geleverd. Als zeer grote bereiken overbrugd moeten worden, kan de multifunctionele ontvanger met de multiflexantenne (nr. 115142) worden aangevuld of achteraf worden gemonteerd.

De draadloze ontvangers uit de draadloze serie SH-12 zijn door hun bijzondere overdrachtseigenschappen extreem storingsarm. Met de storingsongevoelige draadloze overdracht bij extreem korte reactietijden is een bereik van meer dan 1000 meter mogelijk.

Voor sterke smalbandige storingen of het gebruik van meerdere parallelle draadloze systemen kan de werkfrequentie voor de individuele behoefte worden ingesteld. De draadloze serie SH-12 kan zowel unidirectioneel als bidirectioneel worden gebruikt. Bij de bidirectionele communicatie past de zender zijn zendgedrag automatisch aan de kwaliteit van de draadloze verbinding aan.
