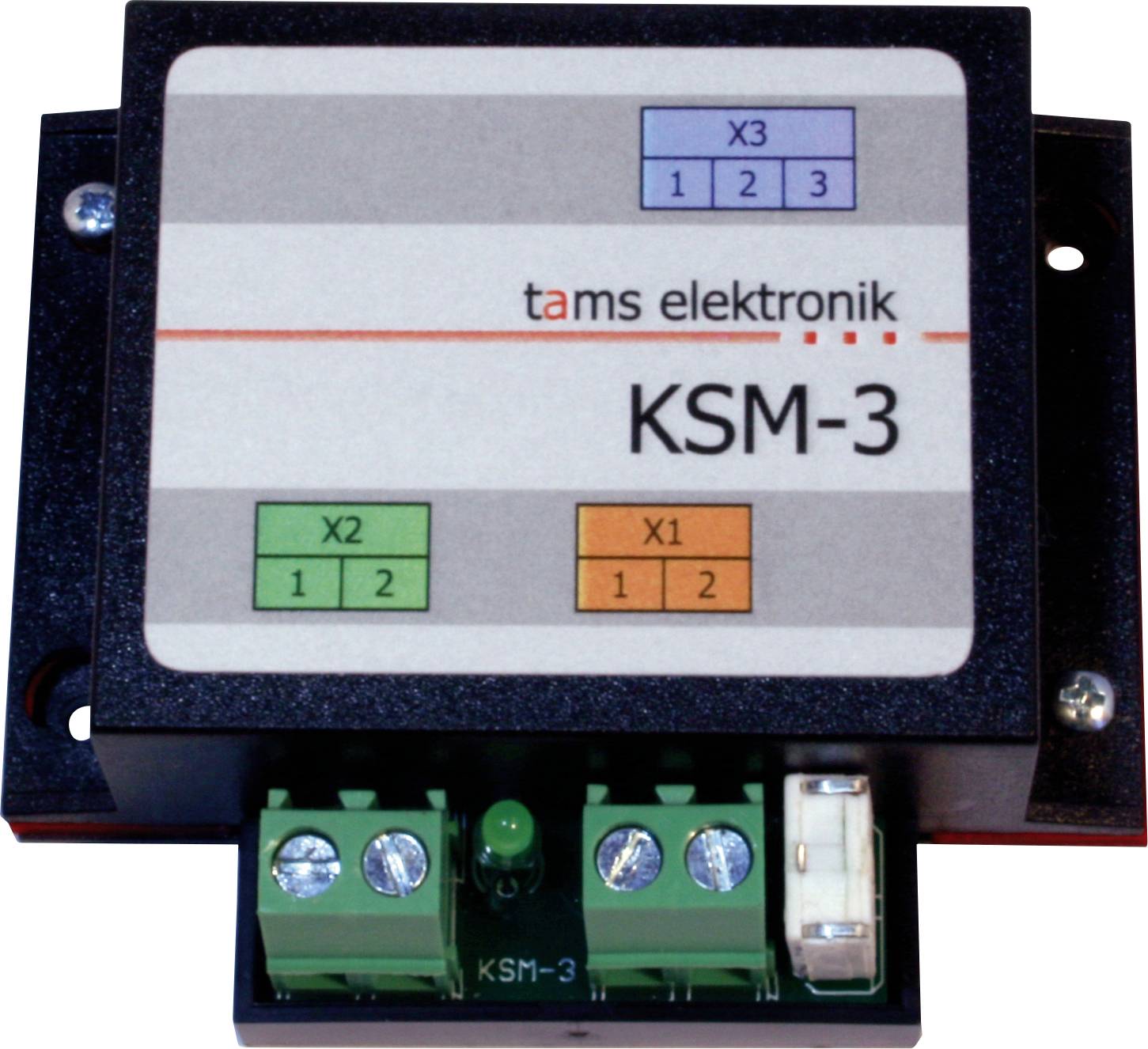

TAMS Elektronik 49-01137-01 KSM-3 Keerlusmodule Accessoire
EAN:
Fabrikantnummer:
Artikelnummer:
10 Stuk(s)
Aantal
Totaal (€ 47,93 / Stuk)
€ 47,93
excl. btw
Slechts 10 Stuk(s) beschikbaar
Highlights & Details
TAMS Elektronik KSM-3 | Kehrlusmodule voor digitale installaties
- Met geïntegreerde sturing van de wissels.
- Kortsluitarm.
- Voor voertuigen tot 8 A.
Technische specificaties
- Digitale formaten: Alles
- Spooruitgangen:
- - 2 voor het aansluiten van de rails in de lus van de instructeur
- - 2 voor het aansluiten van de rails buiten de lus van de instructeur
- Uitgang kiezen:
- - Aansluiting van een zachte optie
- - Aantal: 1
- - Voor de directe aansluiting van een scheidingsfilter met dubbele spoelaandrijving
- Maximale stroom: 1 A
- Voeding: Via de rails
- Max. Stroom van alle voertuigen in de lus: 8 A.
- Afmetingen van de printplaat: 48 x 52 mm
- Afmetingen inclusief behuizing: 70 x 60 x 25 mm
- Soortnaam
Keerlusmodule
- Type decoder
Universeel
- Type model
Accessoire
70 mm
- Breedte
60 mm
- Hoogte
25 mm
- Afm.
(l x b x h) 70 x 60 x 25 mm
- Leeftijd
Vanaf 15 jaar
- UKCA
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3775671 TAMS Elektronik 49-01137-01 KSM-3 Keerlusmodule Accessoire
Omschrijving
Functieprincipe:
De KSM-3 veeglusmodule verandert de polariteit binnen enkele milliseconden zodra de spanningsval bij de overgang naar kortsluiting bij het in- of uitstappen van een trein wordt gedetecteerd. De KSM-3 reageert dus al voordat de spanning als gevolg van de kortsluiting daadwerkelijk wegvalt. Om een nauwkeurige instelling van de kortsluitgevoeligheid te garanderen, geeft een LED op de printplaat de optimale instelling aan.
Aansluiting van de zachte (optinal):
Het zachte deel kan op de KSM-3 worden aangesloten en wordt dan automatisch uit de lus gezet voor het verlaten van de trein. Het zachte kan ook met de hand of met behulp van externe schakelingen worden aangebracht. Zo kan voor het binnenrijden een rijrichting binnen de keerlus worden ingesteld.
Geschikte soorten weekdieren: Zachte weekjes met dubbele spoelaandrijving of motorische wissels. Voor de aansluiting van motorwissels is een extra adapter AMW plus nodig.
Overige kenmerken:
- Geschikt voor draaischijven.
- max. Aantal locomotieven in de lus: Geen begrenzing
- min. Lengte van de lus: 1 keer treklengte
Max. stroom van alle voertuigen binnen de keerlus: 8 A
- Integratie in de besturing van de installaties: Aansluiting van externe detectoren van het spoor of van detectors van RailCom op de binnenkant van de loop van de trein mogelijk
De teksten voor dit artikel zijn automatisch vertaald.
De KSM-3 veeglusmodule verandert de polariteit binnen enkele milliseconden zodra de spanningsval bij de overgang naar kortsluiting bij het in- of uitstappen van een trein wordt gedetecteerd. De KSM-3 reageert dus al voordat de spanning als gevolg van de kortsluiting daadwerkelijk wegvalt. Om een nauwkeurige instelling van de kortsluitgevoeligheid te garanderen, geeft een LED op de printplaat de optimale instelling aan.
Aansluiting van de zachte (optinal):
Het zachte deel kan op de KSM-3 worden aangesloten en wordt dan automatisch uit de lus gezet voor het verlaten van de trein. Het zachte kan ook met de hand of met behulp van externe schakelingen worden aangebracht. Zo kan voor het binnenrijden een rijrichting binnen de keerlus worden ingesteld.
Geschikte soorten weekdieren: Zachte weekjes met dubbele spoelaandrijving of motorische wissels. Voor de aansluiting van motorwissels is een extra adapter AMW plus nodig.
Overige kenmerken:
- Geschikt voor draaischijven.
- max. Aantal locomotieven in de lus: Geen begrenzing
- min. Lengte van de lus: 1 keer treklengte
Max. stroom van alle voertuigen binnen de keerlus: 8 A
- Integratie in de besturing van de installaties: Aansluiting van externe detectoren van het spoor of van detectors van RailCom op de binnenkant van de loop van de trein mogelijk
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- 1 veegschuurmodule KSM-3, uitvoering: Kant-en-klaar apparaat in de behuizing
