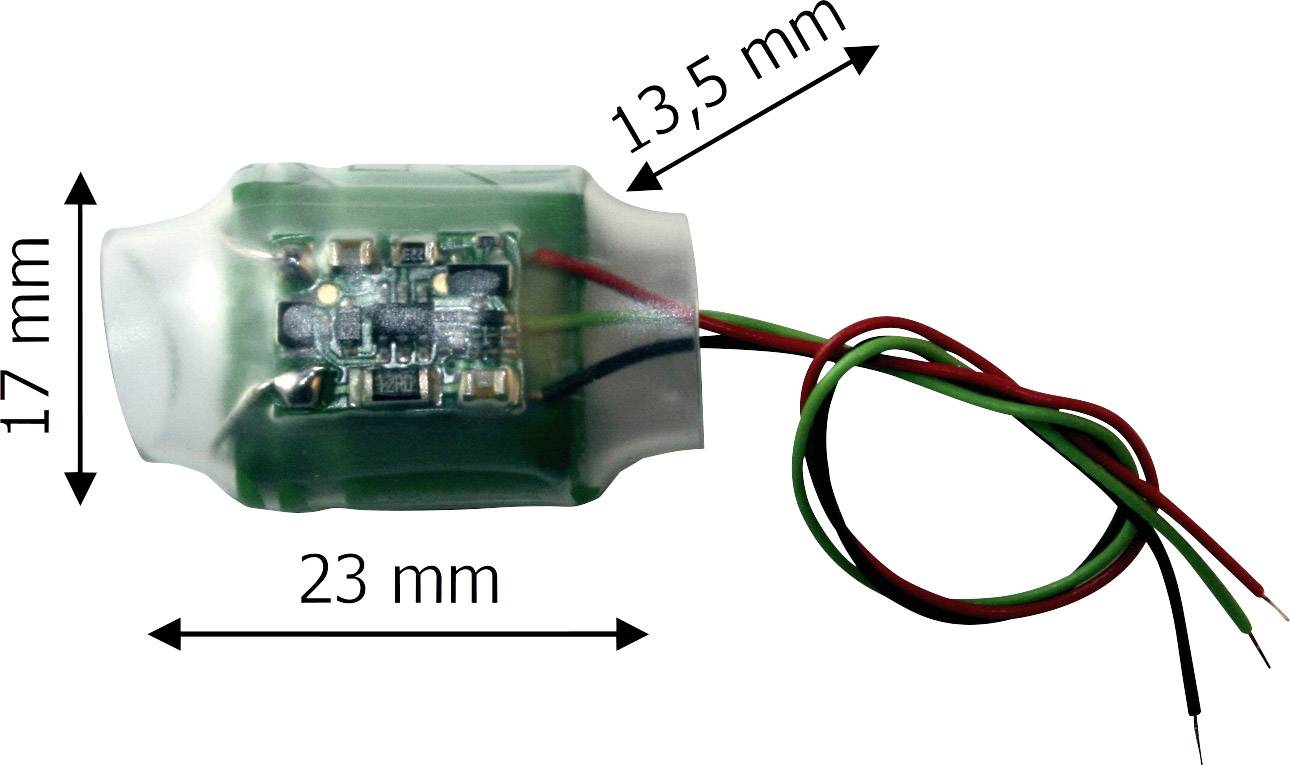

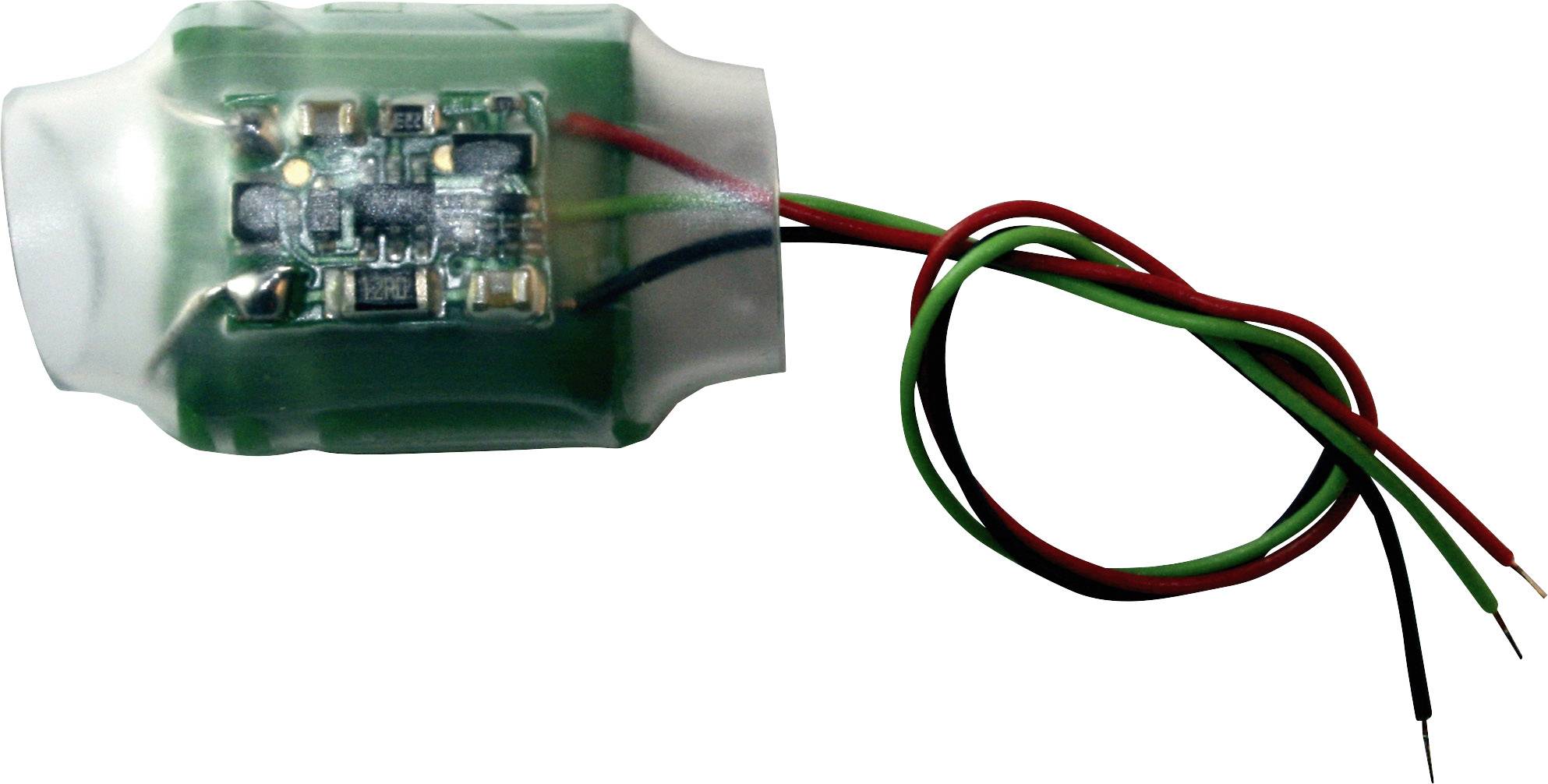

TAMS Elektronik USV-mini 1.0 70-02226-01 Bufferschakeling Kant-en-klare module

De UPS-mini biedt voor alle voertuigdecoders met aansluiting voor een steunelco of een bufferschakeling een onderbrekingsvrije stroomvoorziening - met volledig automatische regeling. Deze wordt direct met de aansluiting voor een 'normale' steunelco verbonden en optioneel op een vrije schakeluitgang aangesloten (om de UPS indien nodig in- en uit te schakelen) of met de speciale uitgang voor bufferschakelingen verbonden. Bij het inschakelen van de installatie begrenst de UPS-mini de laadstroom voor de super-cap op 100 mA. Bovendien 'observeert' de UPS de spoorspanning en onderbreekt het laden van de super-caps zodra de aanwezige spoorspanning onder 12 V zakt. Bij het programmeren van de decoder op het hoofdspoor wordt de UPS-mini automatisch uitgeschakeld, op voorwaarde dat de stuurleiding met een decoder-uitgang is verbonden of dat de UPS-mini op de speciale uitgang voor bufferschakelingen is aangesloten.
Tips: als de centrale voor de loc-rijstand 0 verzendt, blijft de spoorspanning aanwezig - er is dus geen reden voor de UPS-mini om in te grijpen. De loc stopt daarom net zo exact voor een sein als zonder UPS-mini. Voor bevestigingsdelen waarin de spoorspanning volledig wordt uitgeschakeld, moet op de voertuigdecoder door instelling van de waarde, de Packet Time Out worden gedefinieerd om een exacte seinstop te garanderen.
