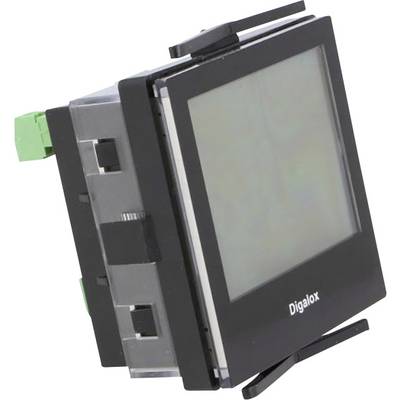

TDE Instruments Digalox DPM72-MP Digitaal inbouwmeetapparaat
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
5 Stuk(s)
Aantal
Totaal (€ 152,88 / Stuk)
€ 152,88
excl. btw
Gratis verzending*
Slechts 5 Stuk(s) beschikbaar
Highlights & Details
Digalox DPM72-MP grafische DIN-multimeter 500 V/10 A AC/DC met RGB-weergave en USB-interface
- 1 meetingang ±500 V AC/DC, 10 - 500 Hz
- 1 meetingang ±10 A AC/DC en 5 A AC voor stroomomvormer, 10 - 500 Hz
- Grafisch LCD-scherm 16 grijstinten 192 x 160 pixels

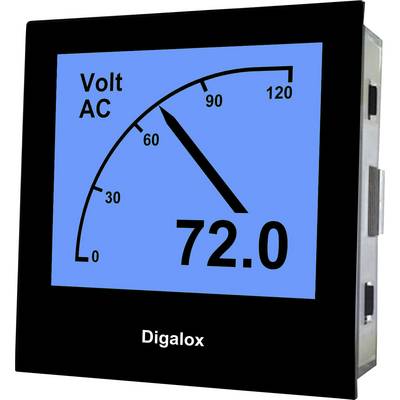

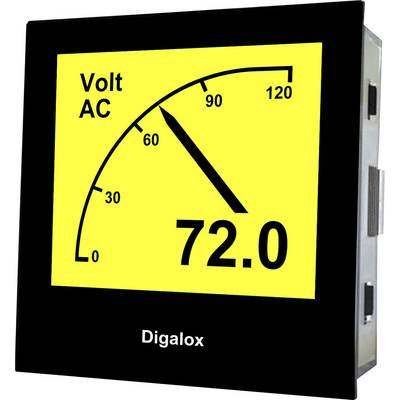

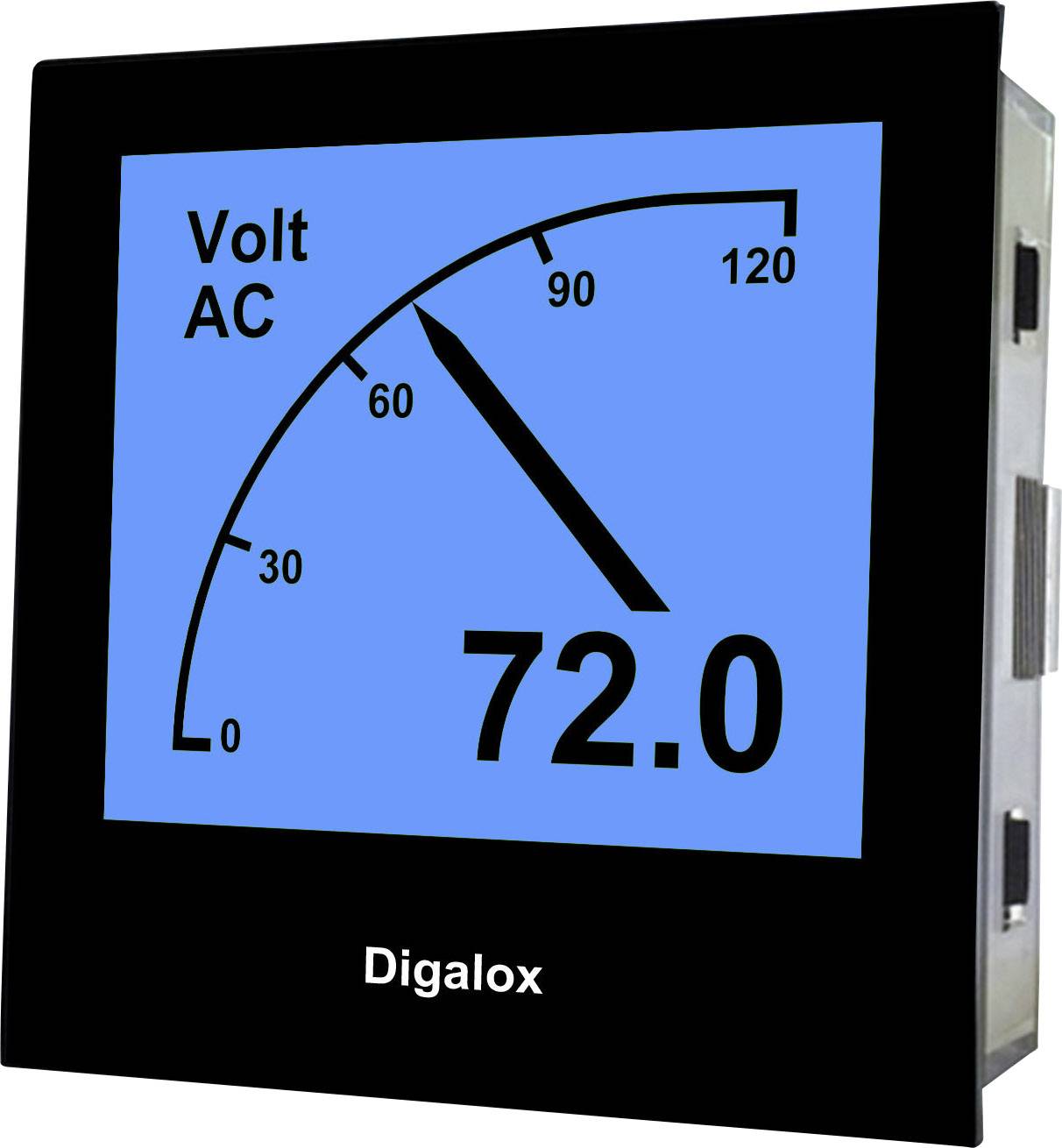

- RGB-achtergrondverlichting

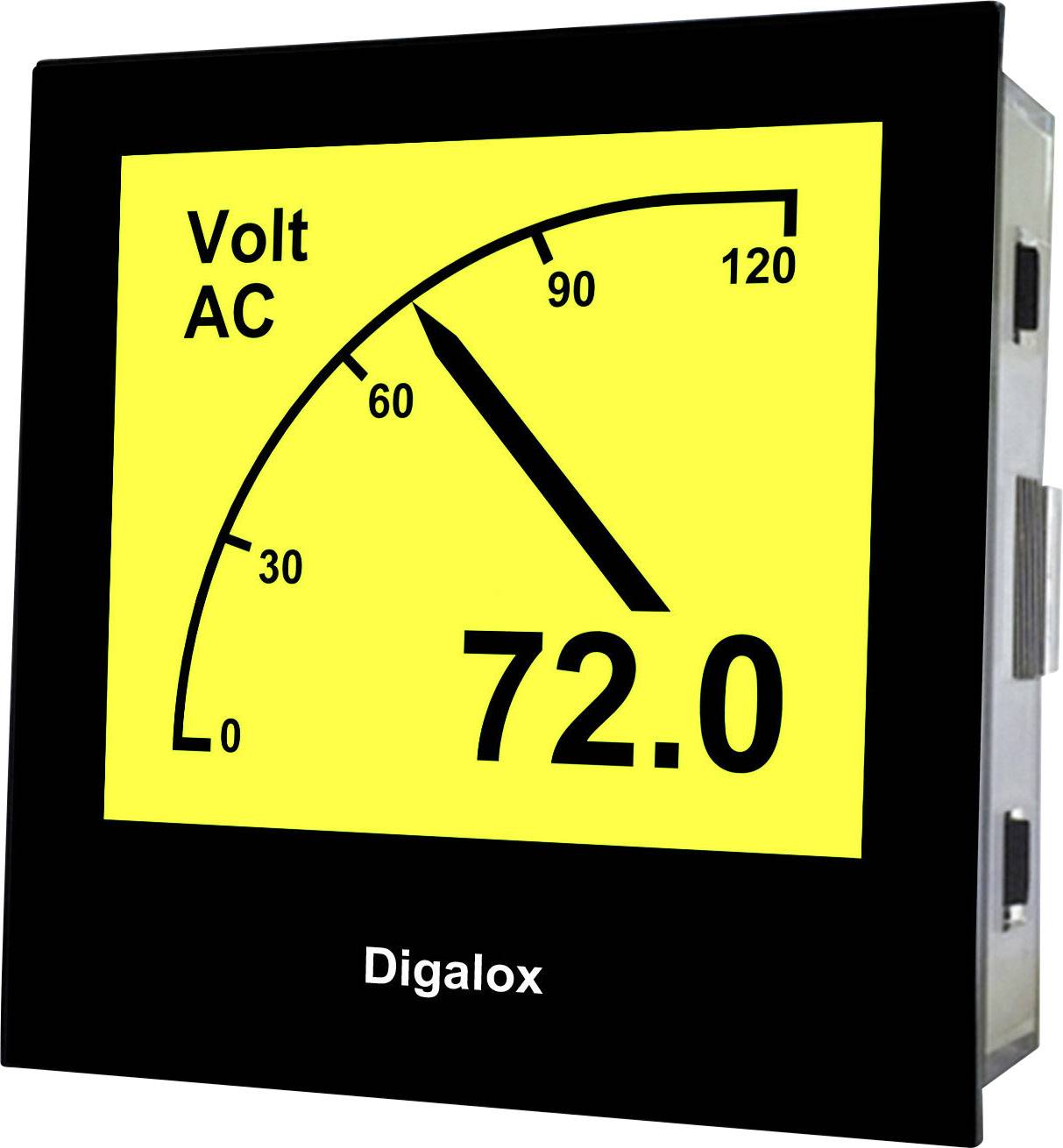

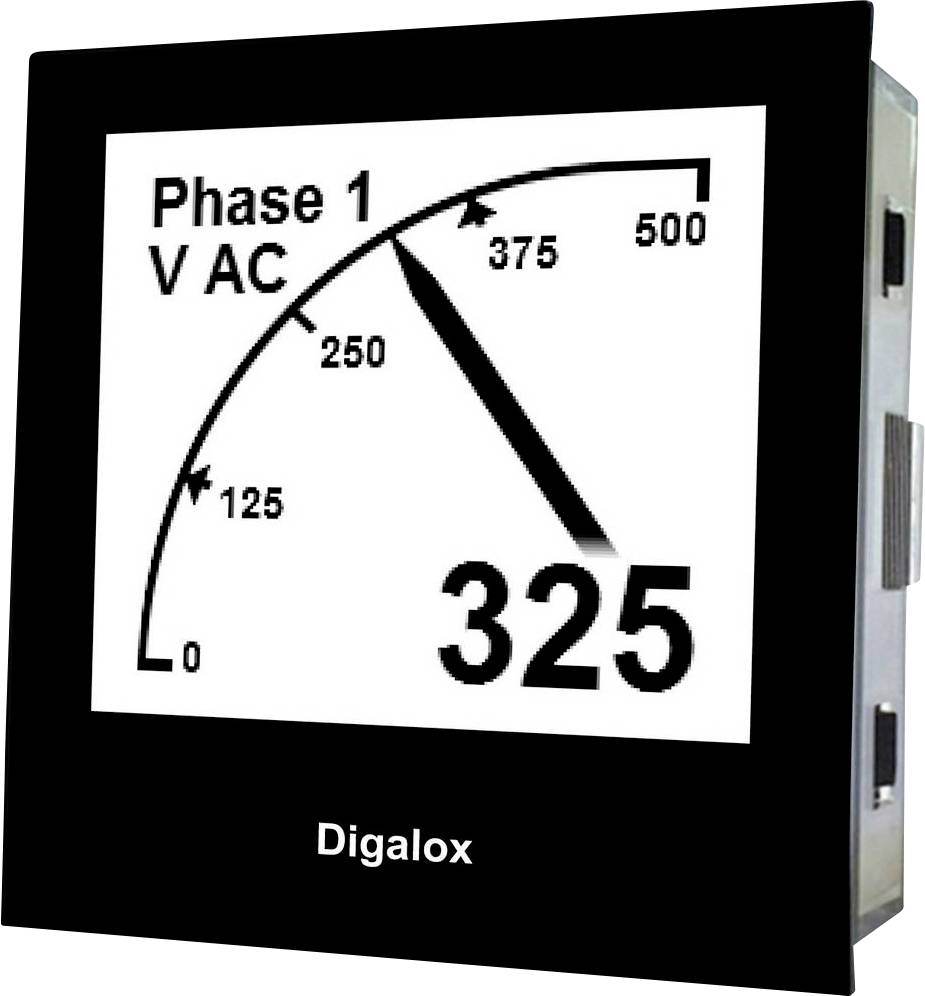

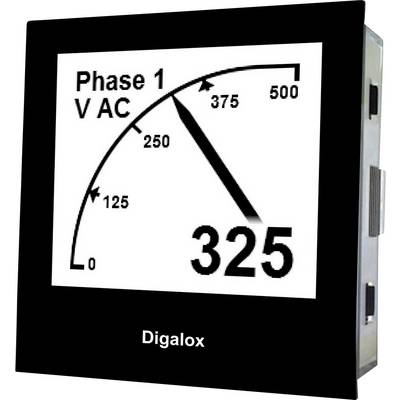

- Wijzer- en digitale weergave

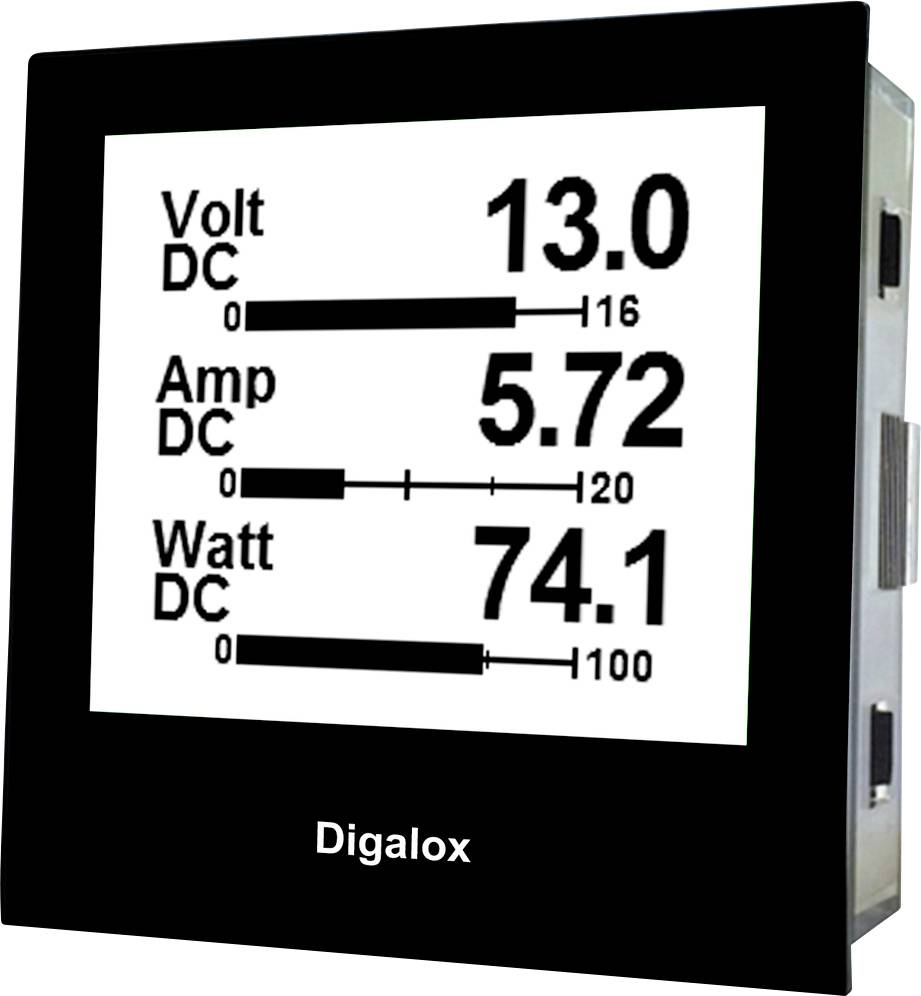

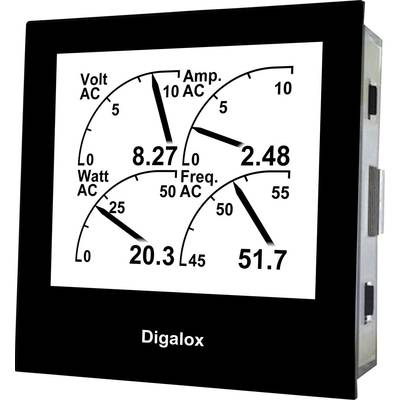

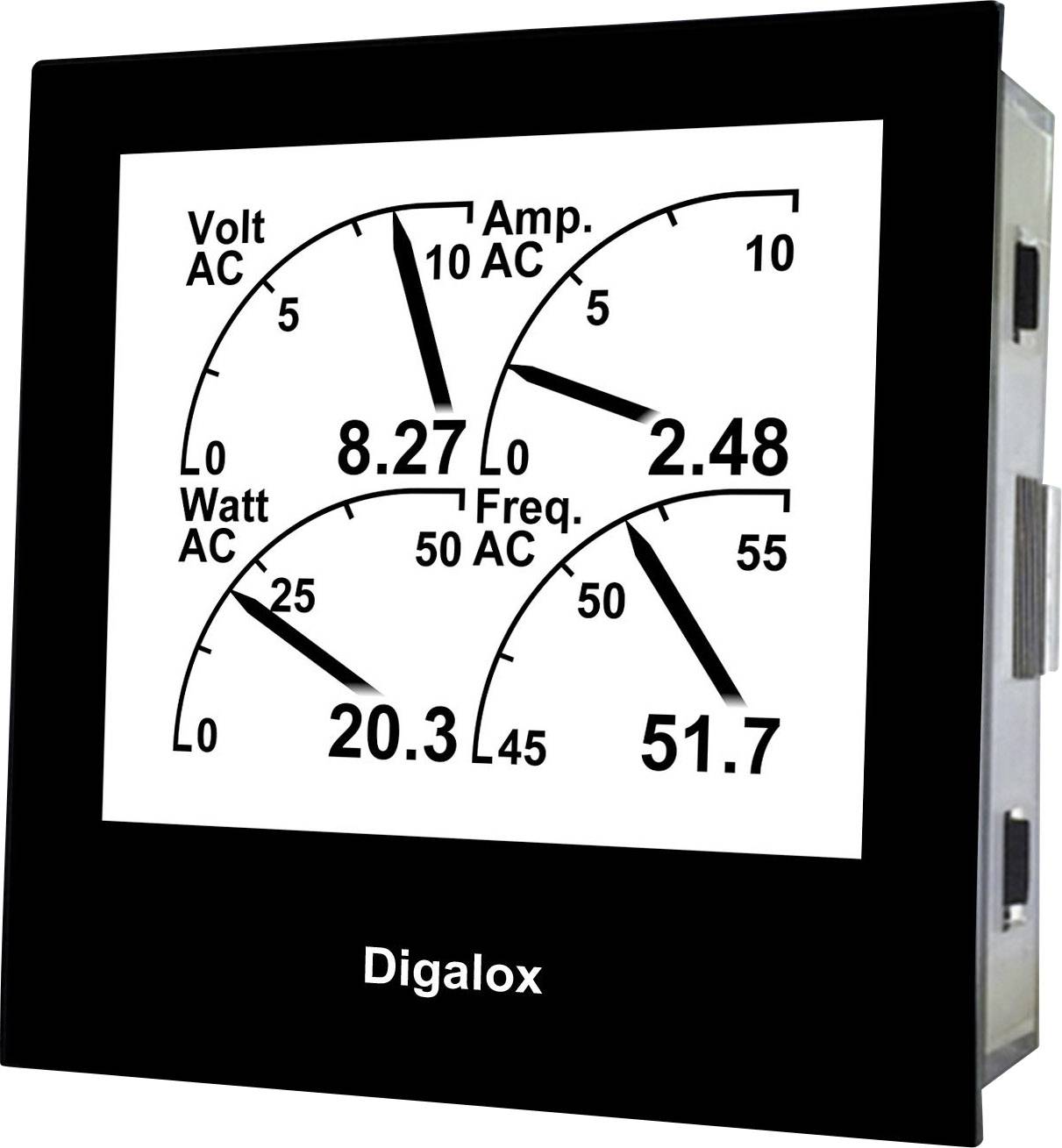

- Multidisplay met weergave van maximaal 4 parameters
- Aanpasbare schaaluitslag en -opschrift
- Registratie van meetwaarden gedurende maximaal 14 dagen
- Alarmuitgangen met aanpasbare drempelwaarden, galvanisch geïsoleerd
- Individuele alarmverlichtingskleur
- Klantindividuele startafbeelding

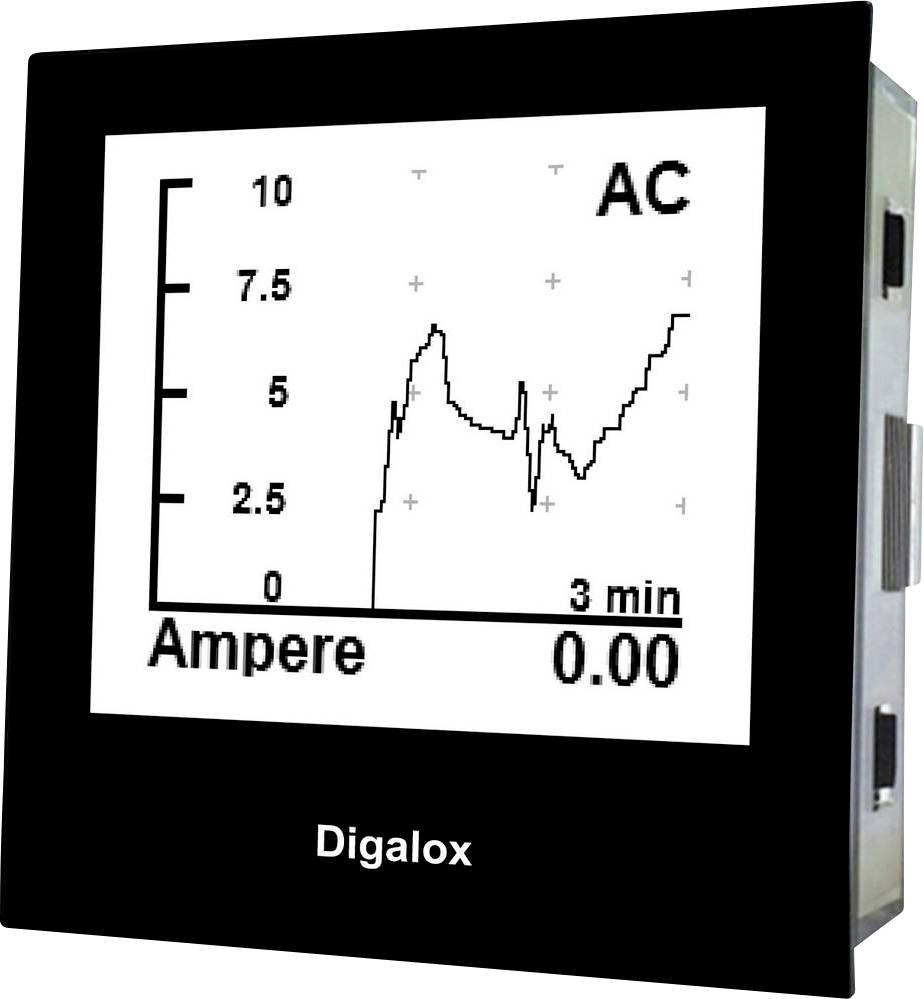

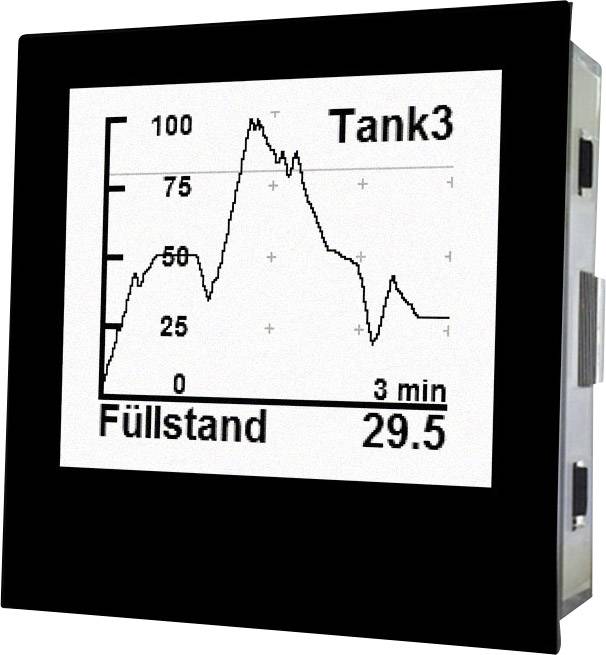

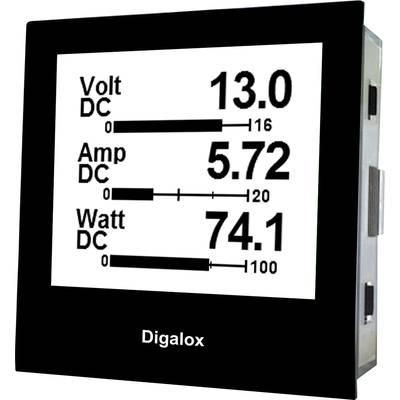

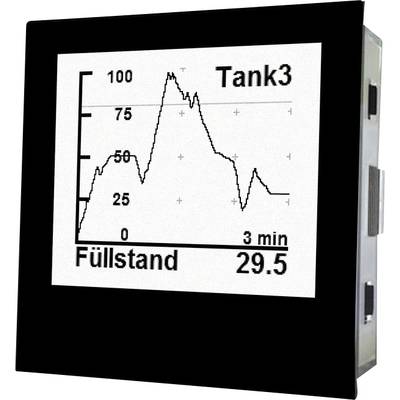

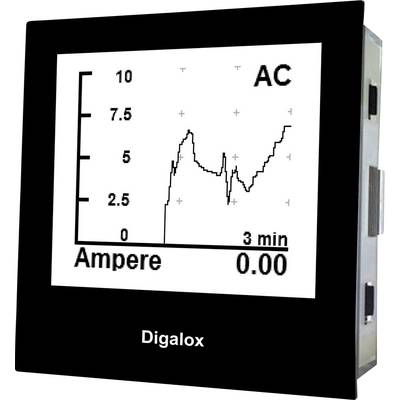

- Verschillende weergavesoorten beschikbaar, bijv. meter, staafdiagram, verloopaanduiding
- Real-time meetwaardeoverdracht
- Bimetaalfunctie (gemiddeldenberekening)
- USB-interface
- Voeding 12-24 V AC/DC of via USB, galvanisch geïsoleerd
- Meetnauwkeurigheid 1% True RMS
- PC-software voor individuele configuratie en registratie van meetgegevens inclusief
Technische specificaties
- Soortnaam
Digitaal inbouwmeetapparaat
- Meetfunctie
Frequentie
Vermogen
Snelheid
Spanning AC
Spanning DC
Stroom
Wisselstroom AC
Gelijkstroom DC
cos φ
- Meetbereik (min.)
-500 V
-10 A
10 Hz
- Type
Digalox DPM72-MP
- Meetbereik (max.)
500 V
10 A
1000 Hz
- Display-technologie
LCD
IP65 (voorzijde)
- Inbouwbreedte
68 mm
- Weergave (counts)
9999
- Inbouwhoogte
68 mm
- Voedingsspanning
12 V DC/AC
24 V DC/AC
- Afm.
(l x b x h) 59 x 72 x 72 mm
- Gewicht
160 g
- Max. voedingsspanning
24 V DC/AC
- Min. voedingsspanning
12 V DC/AC
- Displayverlichting
RGB
Blauw
Groen
Rood
Wit
- Bijzonderheden
Dubbele schaalverdeling
Weergave meerdere waarden mogelijk
- Kleur (specifiek)
Zwart
- Breedte
72 mm
- Hoogte
72 mm
59 mm
- Lijstbreedte
7.2 cm
- Framehoogte
7.2 cm
- Interfaces
USB
Documenten en downloads
Datablad
Datablad 1599150 TDE Instruments Digalox DPM72-MP Digitaal inbouwmeetapparaat
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1599150 TDE Instruments Digalox DPM72-MP Digitaal inbouwmeetapparaat
Gebruiksaanwijzingen en veiligheidsinformatie 1599150 TDE Instruments Digalox DPM72-MP Digitaal inbouwmeetapparaat
Omschrijving

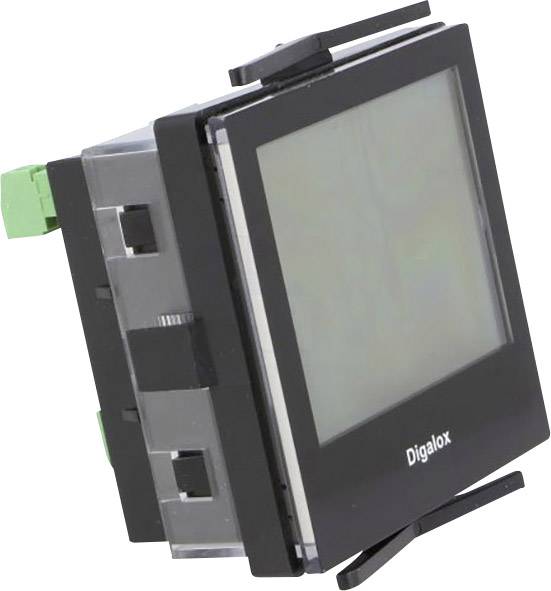

Innovatief, individueel en multifunctioneel: de meetinstrumenten DPM72-MP+ en DPM72-MPN+ voor elektrische grootheden onderscheiden zich door uitgebreide functies en configuratiemogelijkheden. De meetinstrumenten zijn geschikt voor het meten van tal van meetwijzen (volt AC/DC, stroom AC/DC, frequentie, vermogen, cosinus phi) en zijn met uitgebreide functies uitgerust. De individuele configuratie van de apparaten en de realtimeoverdracht van alle meetwaarden wordt door de Modbus-interface gegarandeerd. Zo zijn de DPM72-meetinstrumenten veelzijdig inzetbaar en maken een breed scala van gebruiksmogelijkheden voor industriële toepassingen mogelijk. De multifunctionele meetinstrumenten zijn vooral op het gebied van de bewaking van machine- en bedrijfsgegevens nodig en zijn geschikt voor de modernisering van verouderde installaties, omdat ze bijzonder geschikt zijn voor retrofitting. Bovendien kunnen ze zowel op DIN-rails als met behulp van de bijbehorende boringen in de behuizing op andere achtergronden worden bevestigd.
Uitgebreide aanpasbaarheid via software

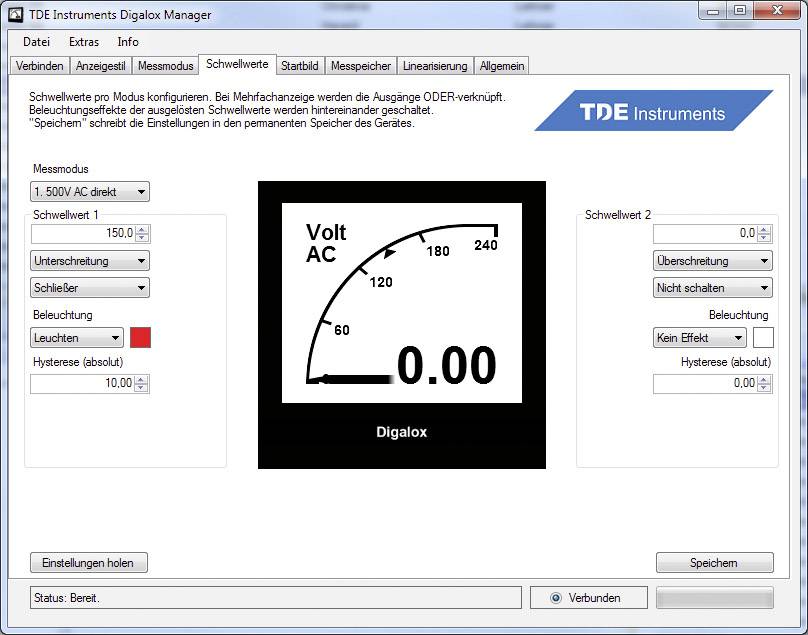

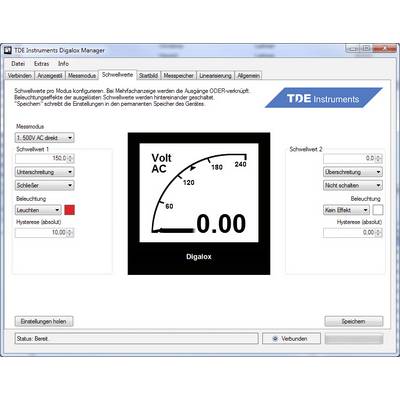

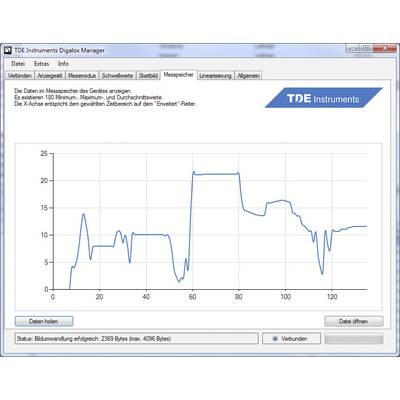

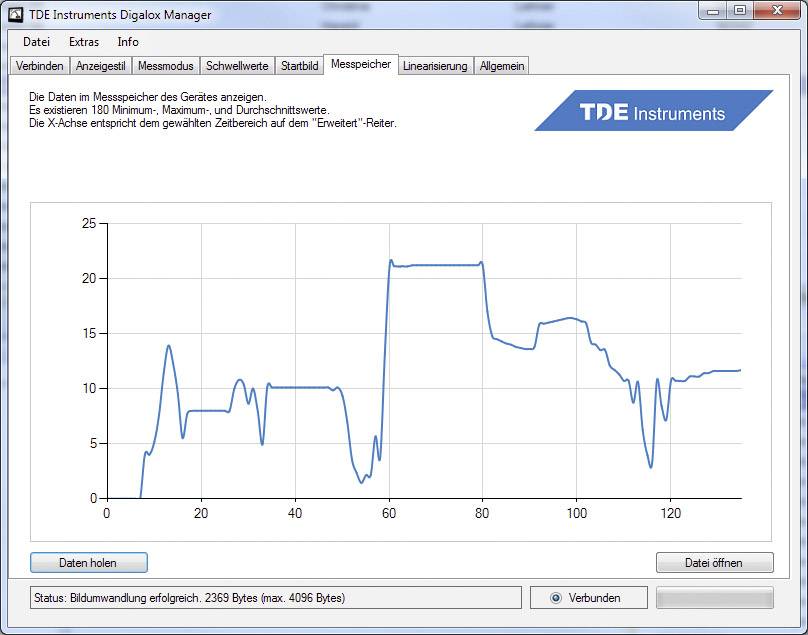

Met behulp van de configuratiesoftware 'Digalox Manager' kunnen de meetinstrumenten individueel worden ingesteld. Eenmaal ingesteld, draagt de DPM72 uw meetwaarden betrouwbaar en in real time over. De software maakt het uitlezen van de meetwaarden in het meetgeheugen mogelijk zodat ze vervolgens grafisch kunnen worden geanalyseerd en als CSV-bestand kunnen worden geëxporteerd.
Schakeluitgangen
Twee galvanisch geïsoleerde alarmuitgangen maken het mogelijk om bij het bereiken van individueel aanpasbare drempelwaarden een alarm te activeren en in- of uitschakelprocedures uit te voeren.
Modbus-interface
De RS485-Modbus-interface van de DPM72-meetinstrumenten maakt zowel de configuratie als de overdracht van alle gemeten meetwaarden mogelijk. Het RS485-Modbus-protocol voldoet aan de gevestigde industriestandaard, waardoor de DPM72-meetinstrumenten met Modbus-interface universeel met reeds aanwezige Modbus-apparaten van andere fabrikanten kunnen worden gecombineerd. Dit maakt vooral een eenvoudige modernisering van oudere of technisch verouderde machines (retrofit) mogelijk zonder dat u deze op een dure en tijdrovende manier hoeft te vervangen.
Uitgebreide aanpasbaarheid via software
Met behulp van de configuratiesoftware 'Digalox Manager' kunnen de meetinstrumenten individueel worden ingesteld. Eenmaal ingesteld, draagt de DPM72 uw meetwaarden betrouwbaar en in real time over. De software maakt het uitlezen van de meetwaarden in het meetgeheugen mogelijk zodat ze vervolgens grafisch kunnen worden geanalyseerd en als CSV-bestand kunnen worden geëxporteerd.
Schakeluitgangen
Twee galvanisch geïsoleerde alarmuitgangen maken het mogelijk om bij het bereiken van individueel aanpasbare drempelwaarden een alarm te activeren en in- of uitschakelprocedures uit te voeren.
Modbus-interface
De RS485-Modbus-interface van de DPM72-meetinstrumenten maakt zowel de configuratie als de overdracht van alle gemeten meetwaarden mogelijk. Het RS485-Modbus-protocol voldoet aan de gevestigde industriestandaard, waardoor de DPM72-meetinstrumenten met Modbus-interface universeel met reeds aanwezige Modbus-apparaten van andere fabrikanten kunnen worden gecombineerd. Dit maakt vooral een eenvoudige modernisering van oudere of technisch verouderde machines (retrofit) mogelijk zonder dat u deze op een dure en tijdrovende manier hoeft te vervangen.
Uitvoering
- Schalingsfunctie
- Automatische bereikschakeling
- Schakelingangen voor meetmodus-omschakeling

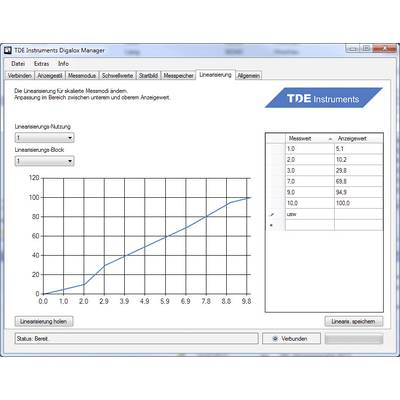

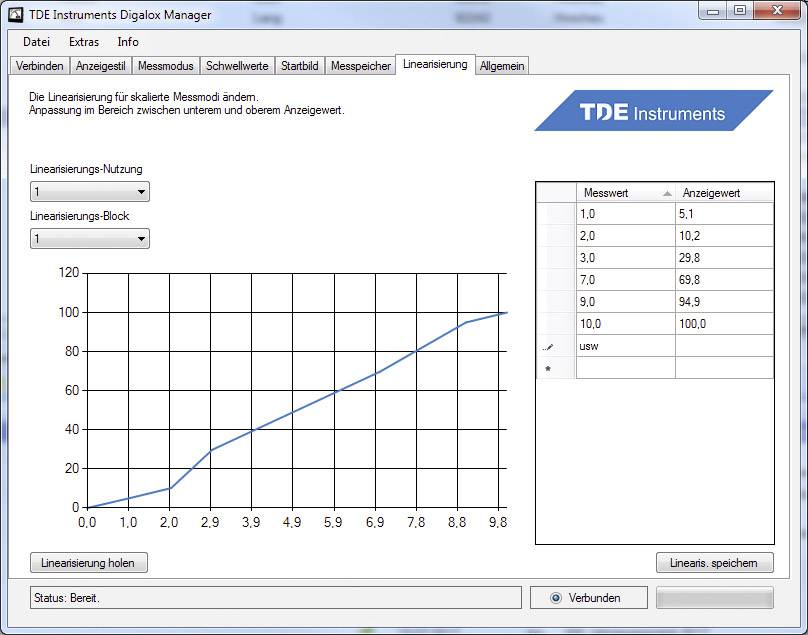

- Linearisatiefunctie
- Bimetaal-functie (gemiddelde-waardevorming)
- Hysterese
- 2 alarmwaarden per meetparameter
- Min./max.-registratie
- Real-time gegevensoverdracht
- Gegevensregistratie
- 2 optokoppeling-schakeluitgangen

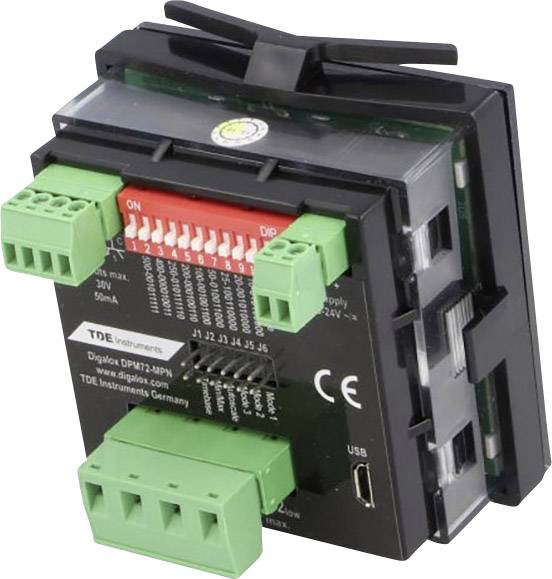

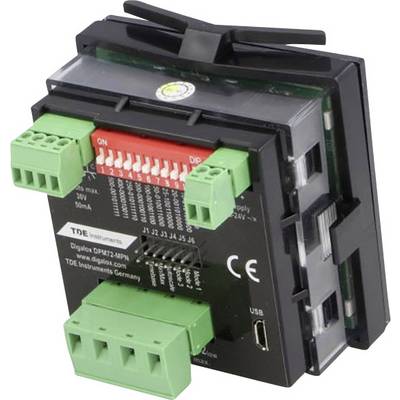

- Insteekbare aansluitklemmen
- USB-interface.
Omvang van de levering
- Digalox DPM72-MP
- 5 kortsluitbruggen
- Gebruiksaanwijzing.
Opmerkingen
Micro-USB-kabel niet meegeleverd. Software Digalox Manager als download beschikbaar bij de fabrikant.
Systeemeisen
- Windows Vista, 7 of 8 (.Net Framework 4)
