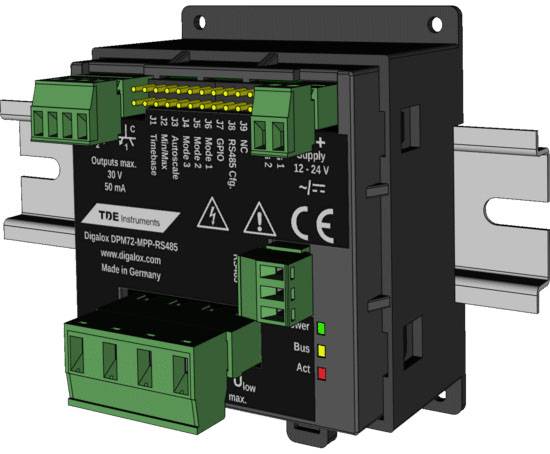

TDE Instruments Digalox DPM72-MP+-RS485-DIN Digitaal DIN-railmeetapparaat
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
4 Stuk(s) (Zolang de voorraad strekt)
Aantal
Totaal (€ 132,22 / Stuk)
€ 132,22
excl. btw
Gratis verzending*
Slechts 4 Stuk(s) beschikbaar
Highlights & Details
- 1 meetingang spanning ±500 V AC/DC, 10 - 500 Hz
- 1 meetingang stroom ±10 A AC/DC en 5 A AC voor stroomomvormer, 10 - 500 Hz
- Registratie van meetwaarden gedurende maximaal 14 dagen
- Alarmuitgangen met aanpasbare drempelwaarden, galvanisch geïsoleerd
- Real-time meetwaardeoverdracht
- Bimetaalfunctie (gemiddeldenberekening)
- RS485 Modbus RTU-interface
- Voeding 12-24 V AC/DC
- Meetnauwkeurigheid 1% True RMS
- PC-software voor individuele configuratie en registratie van meetgegevens incl.
Technische specificaties
- Soortnaam
Digitaal DIN-railmeetapparaat
- Meetfunctie
Frequentie
Vermogen
Snelheid
Spanning AC
Spanning DC
Stroom
Wisselstroom AC
Gelijkstroom DC
cos φ
- Meetbereik (min.)
-500 V
-10 A
10 Hz
- Type
Digalox DPM72-MP+-RS485-DIN
- Meetbereik (max.)
500 V
10 A
1000 Hz
IP00
- Voedingsspanning
12 V DC/AC
24 V DC/AC
- Afm.
(l x b x h) 56 x 67 x 82 mm
- Gewicht
149 g
- Max. voedingsspanning
24 V DC/AC
- Min. voedingsspanning
12 V DC/AC
- Kleur (specifiek)
Zwart
- Breedte
67 mm
- Hoogte
82 mm
56 mm
- Lijstbreedte
6.7 cm
- Framehoogte
8.2 cm
- Interfaces
1x RS 485 Modbus RTU
- Interfaces
RS485
Documenten en downloads
Datablad
Datablad 2352382 TDE Instruments Digalox DPM72-MP+-RS485-DIN Digitaal DIN-railmeetapparaat
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2352382 TDE Instruments Digalox DPM72-MP+-RS485-DIN Digitaal DIN-railmeetapparaat
Omschrijving
Innovatief, individueel en multifunctioneel: de meetinstrumenten DPM72-MP+ en DPM72-MPN+ voor elektrische grootheden onderscheiden zich door uitgebreide functies en configuratiemogelijkheden. De meetinstrumenten zijn geschikt voor het meten van tal van meetwijzen (volt AC/DC, stroom AC/DC, frequentie, vermogen, cosinus phi) en zijn met uitgebreide functies uitgerust. De individuele configuratie van de apparaten en de realtimeoverdracht van alle meetwaarden wordt door de Modbus-interface gegarandeerd. Zo zijn de DPM72-meetinstrumenten veelzijdig inzetbaar en maken een breed scala van gebruiksmogelijkheden voor industriële toepassingen mogelijk. De multifunctionele meetinstrumenten zijn vooral op het gebied van de bewaking van machine- en bedrijfsgegevens nodig en zijn geschikt voor de modernisering van verouderde installaties, omdat ze bijzonder geschikt zijn voor retrofitting. Bovendien kunnen ze zowel op DIN-rails als met behulp van de bijbehorende boringen in de behuizing op andere achtergronden worden bevestigd.
Uitgebreide aanpasbaarheid via software
Met behulp van de configuratiesoftware 'Digalox Manager' kunnen de meetinstrumenten individueel worden ingesteld. Eenmaal ingesteld, draagt de DPM72 uw meetwaarden betrouwbaar en in real time over. De software maakt het uitlezen van de meetwaarden in het meetgeheugen mogelijk zodat ze vervolgens grafisch kunnen worden geanalyseerd en als CSV-bestand kunnen worden geëxporteerd.
Schakeluitgangen
Twee galvanisch geïsoleerde alarmuitgangen maken het mogelijk om bij het bereiken van individueel aanpasbare drempelwaarden een alarm te activeren en in- of uitschakelprocedures uit te voeren.
Modbus-interface
De RS485-Modbus-interface van de DPM72-meetinstrumenten maakt zowel de configuratie als de overdracht van alle gemeten meetwaarden mogelijk. Het RS485-Modbus-protocol voldoet aan de gevestigde industriestandaard, waardoor de DPM72-meetinstrumenten met Modbus-interface universeel met reeds aanwezige Modbus-apparaten van andere fabrikanten kunnen worden gecombineerd. Dit maakt vooral een eenvoudige modernisering van oudere of technisch verouderde machines (retrofit) mogelijk zonder dat u deze op een dure en tijdrovende manier hoeft te vervangen.
Uitgebreide aanpasbaarheid via software
Met behulp van de configuratiesoftware 'Digalox Manager' kunnen de meetinstrumenten individueel worden ingesteld. Eenmaal ingesteld, draagt de DPM72 uw meetwaarden betrouwbaar en in real time over. De software maakt het uitlezen van de meetwaarden in het meetgeheugen mogelijk zodat ze vervolgens grafisch kunnen worden geanalyseerd en als CSV-bestand kunnen worden geëxporteerd.
Schakeluitgangen
Twee galvanisch geïsoleerde alarmuitgangen maken het mogelijk om bij het bereiken van individueel aanpasbare drempelwaarden een alarm te activeren en in- of uitschakelprocedures uit te voeren.
Modbus-interface
De RS485-Modbus-interface van de DPM72-meetinstrumenten maakt zowel de configuratie als de overdracht van alle gemeten meetwaarden mogelijk. Het RS485-Modbus-protocol voldoet aan de gevestigde industriestandaard, waardoor de DPM72-meetinstrumenten met Modbus-interface universeel met reeds aanwezige Modbus-apparaten van andere fabrikanten kunnen worden gecombineerd. Dit maakt vooral een eenvoudige modernisering van oudere of technisch verouderde machines (retrofit) mogelijk zonder dat u deze op een dure en tijdrovende manier hoeft te vervangen.
Opmerkingen
Software Digalox Manager als download beschikbaar bij de fabrikant.
Systeemeisen
- Windows Vista, 7 of 8
