Teledyne LeCroy Probe Differentieel sondeset 100 MHz 7000 V
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 4.395,00 / Stuk)
€ 4.395,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Teledyne LeCroy 7kV, 100 MHz, 2,5 PF, 40 M, Rise Time 3.5 ns, High Voltage Differentiaal Probe
- Bandbreedte 100 MHz
Technische specificaties
- Soortnaam
Differentieel sondeset
- Bandbreedte
100 MHz
- Looptijd
3.5 ns
- Nominale spanning
7000 V
- Ingangscapaciteit
2.5 pF
- Ingangsweerstand
40 M Ω
- Type
Differentiaal
Fabrieksstandaard (zonder certificaat)
- Gewicht
216 g
- Kabellengte
1.50 m
- Meetcategorie
CAT III 1000 V
CAT I 2300 V
- Breedte
28 mm
- Hoogte
65 mm
195 mm
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2585983 Teledyne LeCroy Probe Differentieel sondeset 100 MHz 7000 V
Omschrijving
De nieuwe hoogspannings-differentiaalmeetkoppen uit de serie T3HVD van Teledyne test Tools zijn actieve differentiaalspanningstastkoppen tot 100 MHz bandbreedte, spanningen tot ± 7000 V (DC + Peak AC), snelle en nauwkeurige golfvormdetectie, een meetnauwkeurigheid van ± 2% en een lage belasting van de testschakeling. Deze sondes kunnen met elke oscilloscoop met een 1 MΩ BNC-ingang worden gebruikt.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Essentiële kenmerken
- nauwkeurige en eenvoudige spanningsmetingen
- bandbreedte van 100 MHz
- differentieelsignaalingang van maximaal ± 7000 V (DC + Peak AC)
- hoge differentiële ingangsimpedantie van maximaal 40 MΩ / < 2,5 PF afhankelijk van het model
- gecombineerde single ended en differentiëel meetvermogen
- gebruik met elke oscilloscoop met een 1 MΩ-ingang en BNC
- -aansluiting overspanningsalarm met twee indicatoren
- omschakelbare bandbreedtebegrenzing voor ruisonderdrukkingtoepassingen
- vermogenselektronica
- meerfasige motoraandrijvingen, enz.
- Wisselrichter en vermogensomzetting
- van huishoudelijke en industriële fotovoltaïsche systemen (PV) ontwerp
- algemene voertuigelektronica
- ontwerp van stroomvoorzieningen
- meting van zwevende spanningen
- huishoudelijke apparaten (wasmachines, inductiekookplaten, enz.)
- Onderzoek en ontwikkeling
- universiteiten, algemene elektronica en onderwijs

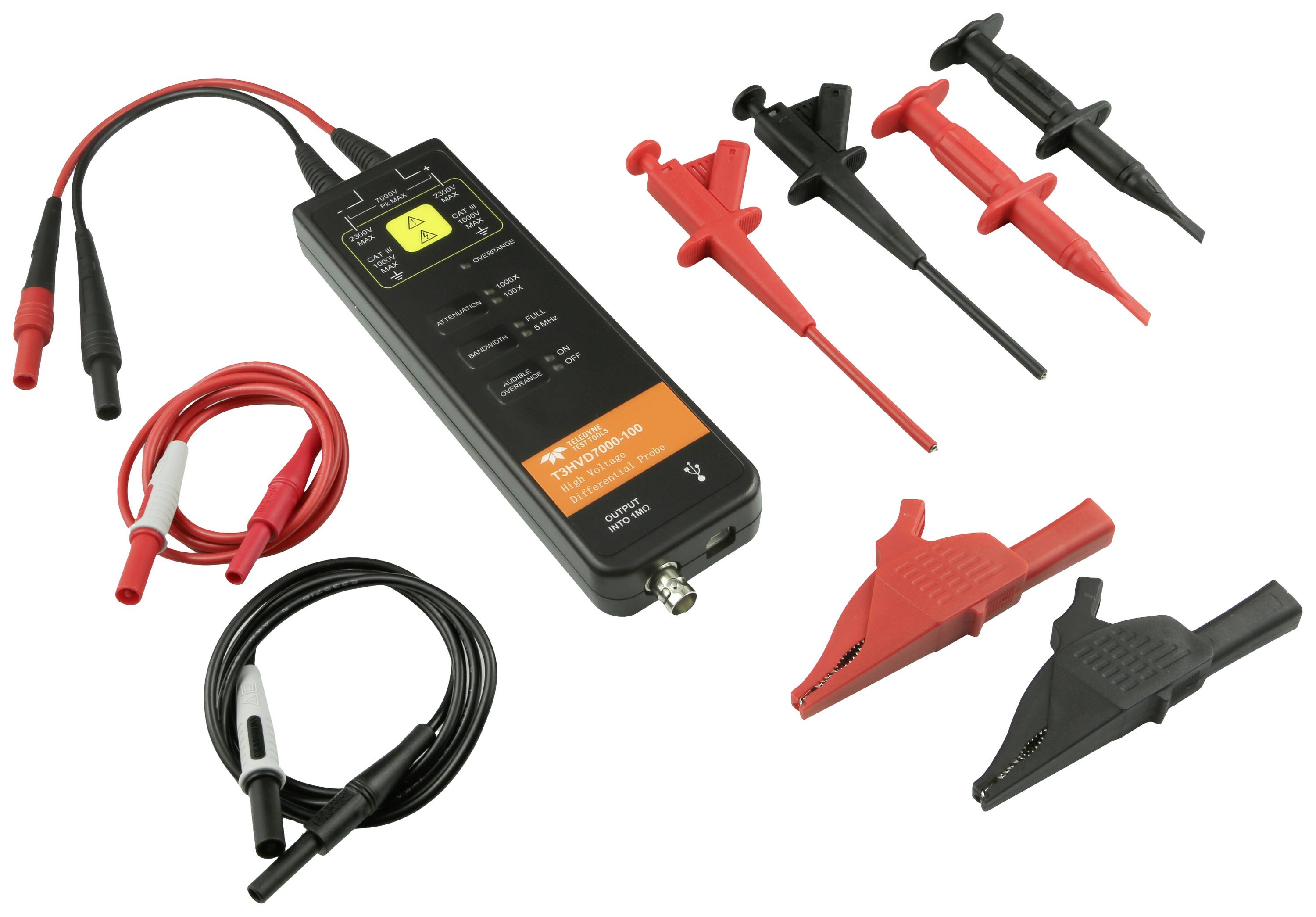

Omvang van de levering
- Enkel differentieel monster
- 2x krokodilklem
- 2x tangklemmen
- 2x haakklem
- 2x verlengkabel
- 1x BNC-uitgangskabel
- • 1x USB-stroomkabels
- 1x wandcontactdoos USB-netvoeding
- 1x gebruiksaanwijzing.
- 1x kalibratierapport
