Theben KNX 4940310 Dimactor SM 4 KNX kopen ? Conrad Electronic

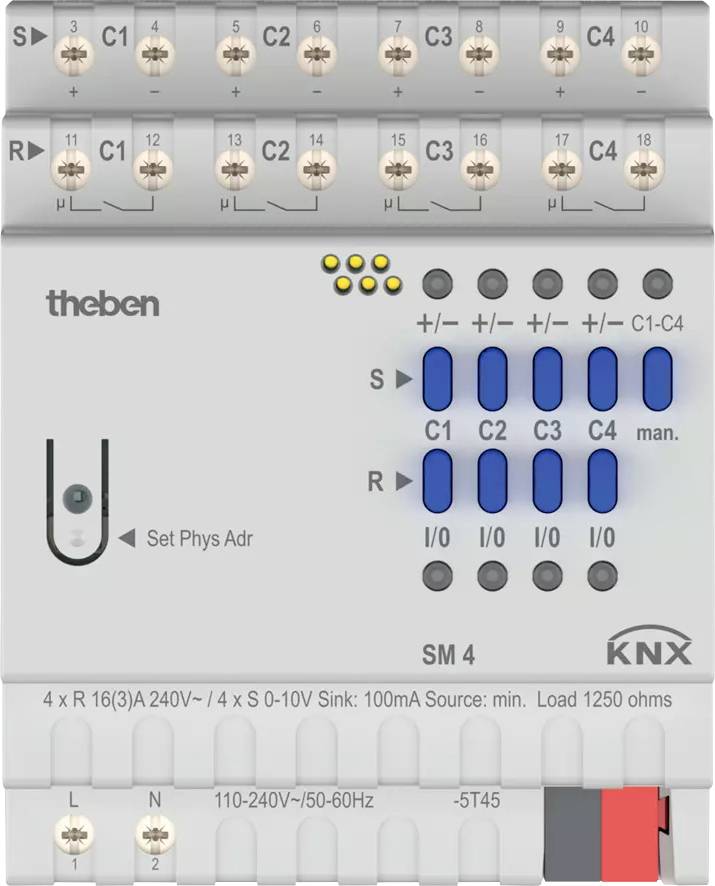

Een KNX-schakelactor met vier schakelkanalen voor het besturen van elektrische belastingen. Bovenaan bevinden zich aansluitingen en status-LED's.

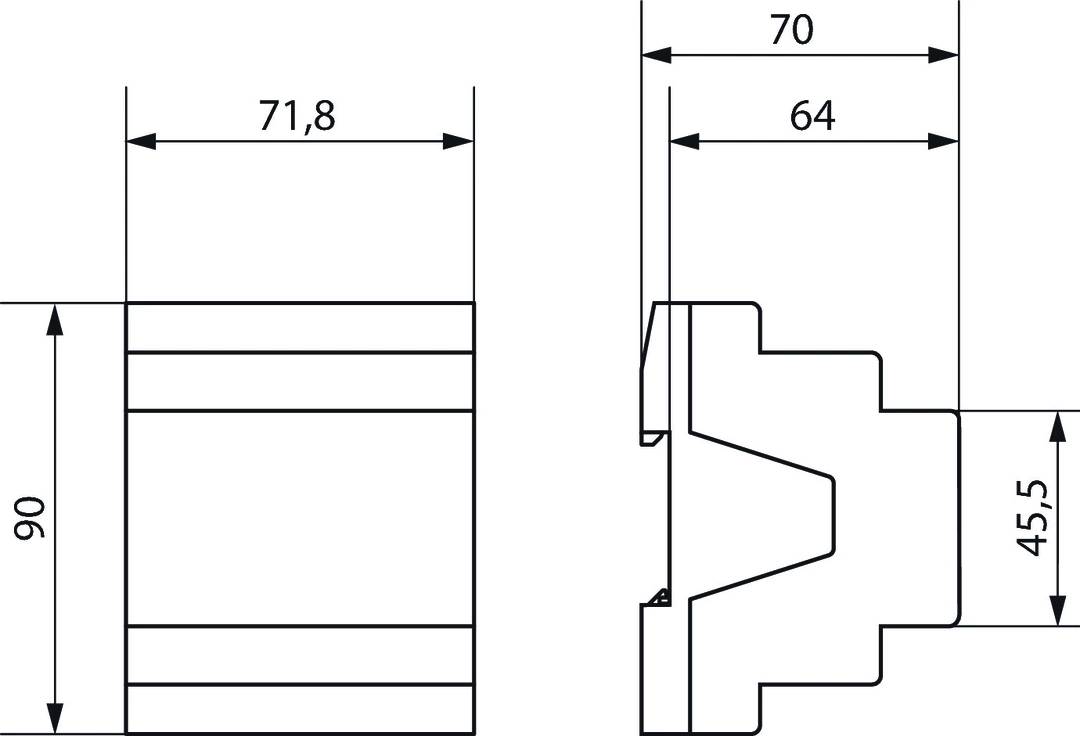

Technische tekening van een onderdeel met maatvoering: Breedte 71,8 mm en 70 mm op verschillende plaatsen. Dwarsdoorsnede-aanzicht van het profiel.

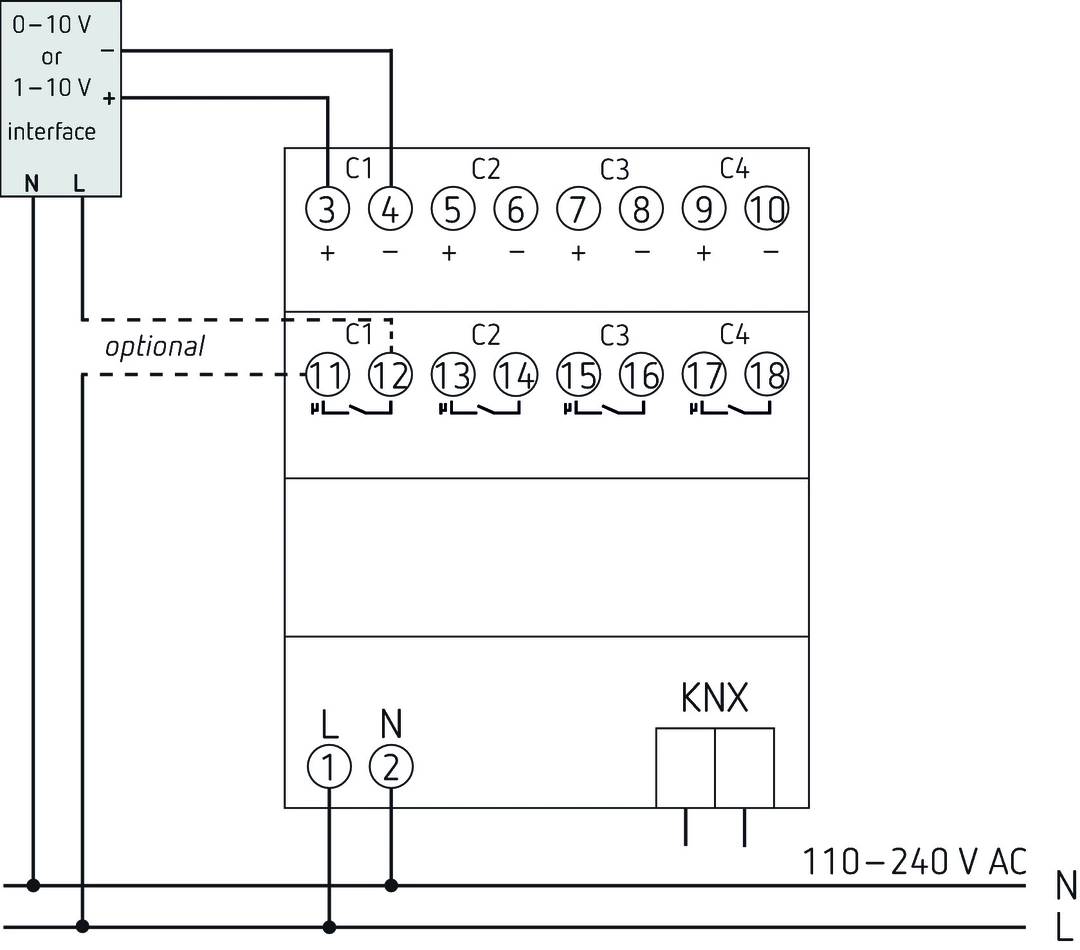

Elektrisch schema toont aansluitingen en verbindingspunten voor een KNX-systeem. Klemmen en aansluitopties zijn zichtbaar.

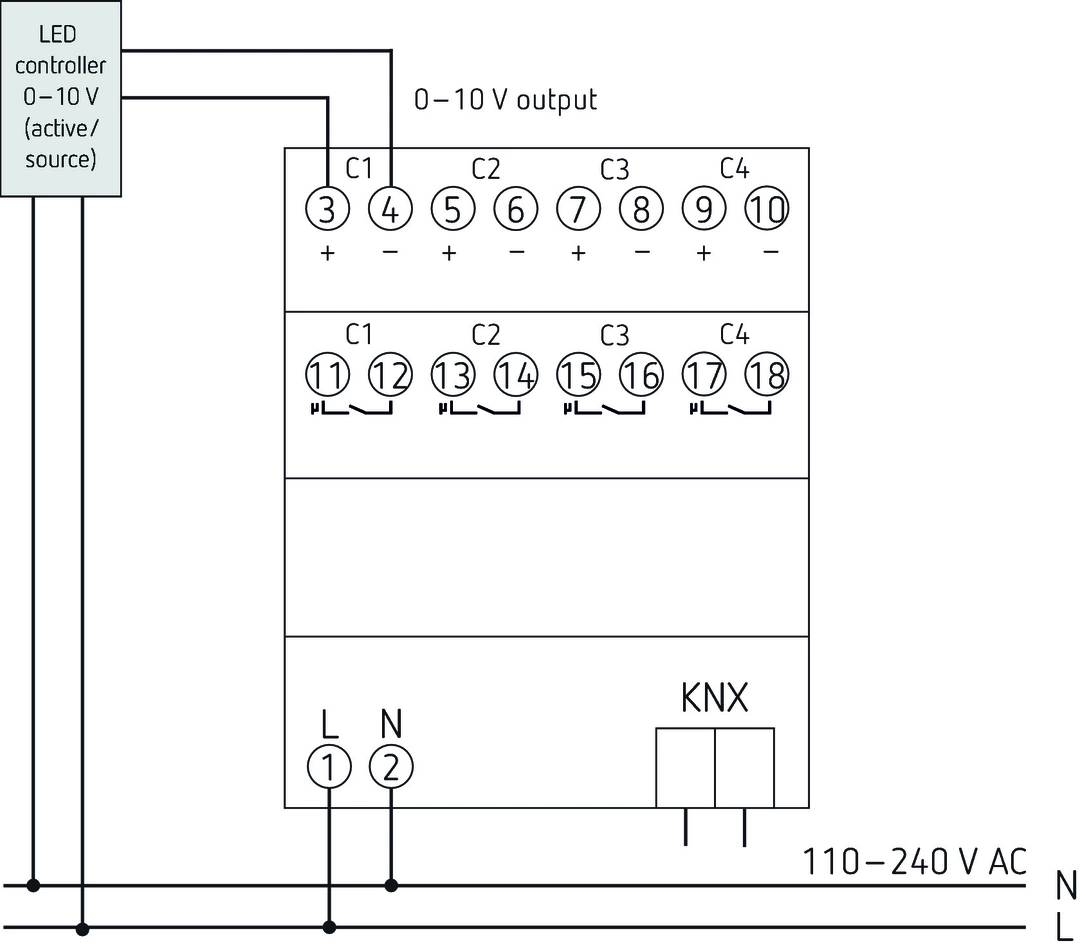

'Diagram van een 0-10 V uitgangsmodule met 4 kanalen. Toont klemmenindeling met nummering voor spanningsuitgang, KNX-aansluiting en stroomvoorziening.'

1/4

Datasheet (PDF)

Leverbaar ma. 16 nov.

Aantal

Stuk(s)

Totaal (€ 206,60 / Stuk)

€ 206,60

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Dimactor

Serie: KNX

Max. schakelvermogen: 600 W

Gegevensoverdracht (Smart Home): Via kabel

Kanalen: 4

Montagewijze: Inbouw (in muur of meubel)

Hoogte: 102 mm

Diepte: 76 mm

Basisstation: Niet noodzakelijk, optioneel voor bediening op afstand

Gegevensuitwisseling: Bidirectioneel (bi)

Gewicht: 0.314 kg

Bijzonderheden: Met dimfunctie

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 3358212 Theben KNX 4940310 Dimactor SM 4 KNX

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3358212 Theben KNX 4940310 Dimactor SM 4 KNX

Omschrijving

KNX schakel-/dimactor 4-voudig, voor de aansturing van elektrische verbruikers met 0-10 V of 1-10 V interface, serieinbouwbehuizing, breedte 4 te, flexibel gebruik van de stuur- en relaisuitgangen?, besturingsuitgangen voor actieve (0-10 V, bron) en passieve besturing (1-10 V, sink), en mengmodus geschikt?, ondersteuning van kleur- en kleurtemperatuurbesturing?, eenvoudige ingebruikname en programmering in de ETS, zonder extra tools of ETS-app app?, veilige ingebruikname en communicatie door ondersteuning van KNX Data Secure, inschakelstroom max. 800 A, voor het betrouwbaar schakelen van capacitieve lasten (ECG en LED-driver)
