Name: WAGO 286-320 Steekrelais 24 V/DC 6 A 1x NC, 1x NO 1 stuk(s)
Brand: WAGO
SKU: 502710
Availability: BackOrder

'Relaismodule, 24V DC ingang, 250V/6A uitgang. Aanduiding: 286-320. Vervaardigd in Duitsland door WAGO. CE-gemarkeerd.'

Grijze en oranje testadapter. Afmetingen: 82,5 mm (3,25 inch) hoog, 73 mm (2,87 inch) breed, 50 mm (1,97 inch) diep.

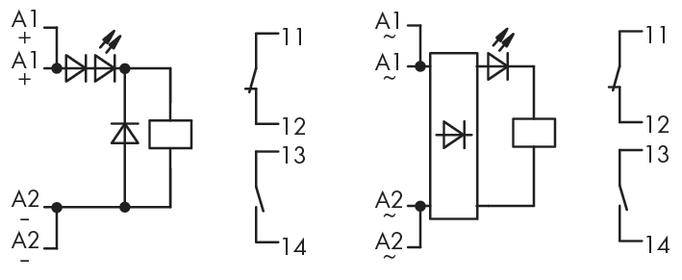

Schakelschema toont twee verschillende schakelingsvarianten met diodes en verbindingen naar de aansluitingen A1, A2 en de contacten 11-14.

1/3

Soortnaam

Steekrelais

Nominale spanning spoel

24 V/DC

Contactsoort

1x NC

1x NO

Schakelspanning (max.)

250 V/DC

380 V/AC

Schakelstroom (max.)

6 A

Datasheet (PDF)

Leverbaar di. 10 nov.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 86,77 / Stuk)

€ 86,77

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Steekrelais

Type: 286-320

Nominale spanning spoel: 24 V/DC

: 1x NC
1x NO

Contactmateriaal: AgSnO2

Schakelspanning (max.): 250 V/DC
380 V/AC

Schakelstroom (max.): 6 A

Max. schakelvermogen: 2000 VA
150 W

Aansluiting: Steekaansluiting

Response-tijd: 10 ms

Afvalvertraging: 4 ms

Mechanische levensduur: 1 x 10⁵ schakelcycli

Min. temperatuur: -25 °C

Max. temperatuur: +40 °C

Gewicht: 28.7 g

Kleur (specifiek): Grijs

Breedte: 20 mm

Inhoud: 1 stuk(s)

: 6 A

: 20

: 70.2 mm

: 52 mm

: FALSE

: Polarized

: Mono stable

: FALSE

: Single contact

: FALSE

: Plug-in connection

: 24-24 V

: Tin

: IP20

: TRUE

: DC

: 1

: 1

: 0

UKCA: Ja

Documenten en downloads

Datablad

Datablad 502710 WAGO 286-320 Steekrelais 24 V/DC 6 A 1x NC, 1x NO 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 502710 WAGO 286-320 Steekrelais 24 V/DC 6 A 1x NC, 1x NO 1 stuk(s)

Omschrijving

Relais met 1 NC-contact en 1 NO-contact (1ar), grijs.

Omschrijving

Relais met 1 NC-contact en 1 NO-contact (1ar), grijs.
