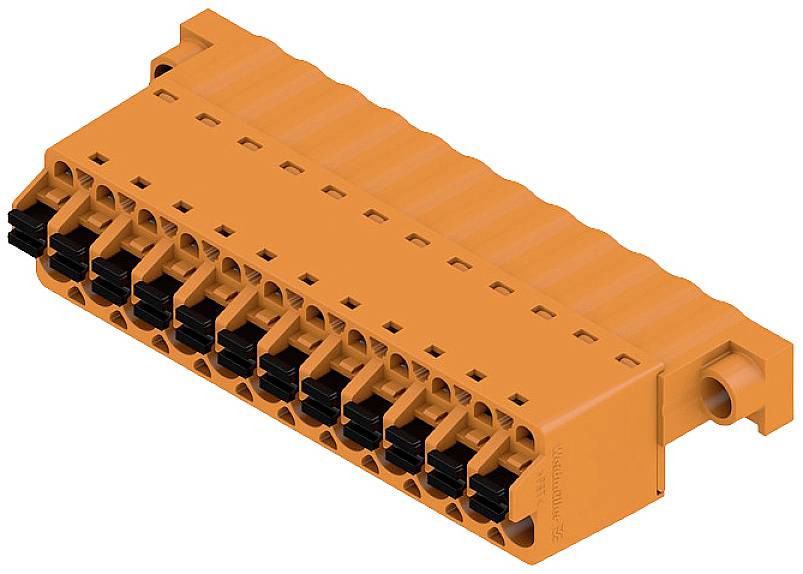

Weidmüller 1335800000 Printplaatconnector Totaal aantal polen 12 24 stuk(s)
Soortnaam
Printplaatconnector
Totaal aantal polen
12
Rastermaat (RM)
5.08 mm
Inhoud
24 stuk(s)
Totaal aantal polen
12
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
2 Set(s)
Aantal (Verpakkingsgrootte 24 stuk(s))
Totaal (€ 8,33 / Stuk)
€ 199,99
incl. btw
Gratis verzending*
Slechts 2 Set(s) beschikbaar
Highlights & Details
- Totaal aantal polen 12
- Inhoud 24 stuk(s)
Extra services en acties
Technische specificaties
- Diepte: 30 mm
- Isolatiemateriaal: PBT
- Opslagtemperatuur: -25 tot +55 °C
- Isoleerlengte: 10 mm
- Aderaansluittechniek: PUSH IN, veeraansluiting
- Aderuitgangsrichting: 180°
- Steekkracht/pool: 7 N
- Trekkracht/pool: 5,5 N
- Kortstondige stroombestendigheid: 3 x 1 s met 120 A.
- Kleur bedieningselementen: zwart
- Materiaal bedieningselement: PBT
- Leerdoorn: 2,8 mm x 2 mm
- Soortnaam
Printplaatconnector
- Totaal aantal polen
12
- Totaal aantal polen
12
- Rastermaat (RM)
5.08 mm
- Nominale stroom
14 A
- Nominale stroom (afgerond)
14 A
- DIN-norm
DIN 5264
- Aansluiting
Push-In-klem
Veerklem
- Kleur (specifiek)
Oranje
- Materiaal (behuizing)
PA
- Fabrikantnr.
1335800000
- Inhoud
24 stuk(s)
- Contactmateriaal
CuSn
- Hoogte
14.2 mm
- Max. temperatuur
+100 °C
- Min. temperatuur
-50 °C
- Type
SLF 5.08/12/180F SN OR BX
26 AWG - 12 AWG
- Afm.
14.2 mm x 30
- Doorgangsweerstand
4,5 mΩ
- Isolatieweerstand
100 MΩ
- Klembereik-Ø (mm)
0,13 mmm - 3,31 mm²
- Contactoppervlak connect
Vertind
- Maataanduidingen
14.2 mm x 30 mm
- Nominale spanning
300 V
- Aantal polen
12
- Dwarsdoorsnede
2,5 mm²
- Conform RoHS
Ja
- Paring cycli
25
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 1952248 Weidmüller 1335800000 Printplaatconnector Totaal aantal polen 12 24 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1952248 Weidmüller 1335800000 Printplaatconnector Totaal aantal polen 12 24 stuk(s)
Omschrijving
Weidmüller Verbinder 5.08mm SLF 5.08/#1335800000
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Verbinder 5.08mm Typ:SLF 5.08/#1335800000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:StiftPolzahl:12Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:22,5 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,2..2,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:PolybutylenterephthalatWerkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..100 °CSchutzart (IP), montiert:sonstige
Weidmüller Verbinder 5.08mm SLF 5.08/#1335800000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118139471
Geliefert wird: Weidmüller Verbinder 5.08mm SLF 5.08/#1335800000, Verpackungseinheit: 24 Stk., EAN: 4050118139471
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Verbinder 5.08mm Typ:SLF 5.08/#1335800000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:StiftPolzahl:12Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:22,5 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,2..2,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:PolybutylenterephthalatWerkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..100 °CSchutzart (IP), montiert:sonstige
Weidmüller Verbinder 5.08mm SLF 5.08/#1335800000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118139471
Geliefert wird: Weidmüller Verbinder 5.08mm SLF 5.08/#1335800000, Verpackungseinheit: 24 Stk., EAN: 4050118139471
