Name: Weidmüller 1358640000 Printplaatconnector Totaal aantal polen 6 Aantal rijen 1 175 stuk(s)
Brand: Weidmüller
SKU: 1952300
Availability: BackOrder

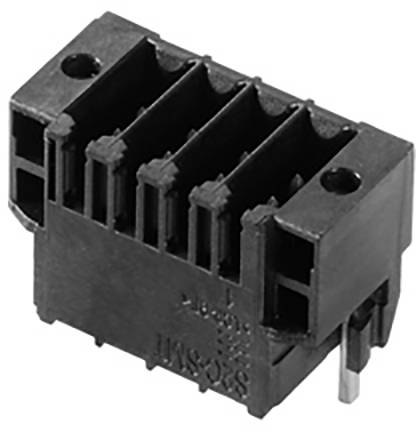

'Zwarte connector met vier aansluitingen en twee bevestigingsgaten, van ITT Cannon, geschikt voor elektronische toepassingen.'

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

3.5 mm

Inhoud

175 stuk(s)

Totaal aantal polen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 30 dec. 2026

Aantal (Verpakkingsgrootte 175 stuk(s))

Set(s)

Totaal (€ 425,00 / Stuk)

€ 425,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 6
Aantal rijen 1
Inhoud 175 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 10.8 mm
Montage op de printplaat: THT/THR-soldeeraansluiting
Uitvoerhoek: 180°
Aantal soldeerpennen per pool: 1
Diameter montagegat: 1,3 mm
Isolatiemateriaal: LCP GF
Opslagtemperatuur: -25 tot +55 °C
Aanraakbeveiliging: IP20
Steekkracht/pool: 3,5 N
Trekkracht/pool: 2,5 N
Kortstondige stroombestendigheid: 3 x 1 s met 80 A.
Soldeerpenlengte: 1,5 mm
Buitendiameter soldeeroog: 2.1 mm
Sjabloongat diameter: 1.9 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 6

Totaal aantal polen: 6

Aantal rijen: 1

Rastermaat (RM): 3.5 mm

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Aantal polen per rij: 6

Aansluiting: THT
THR
Solderen

Kleur (specifiek): Zwart

Materiaal (behuizing): PA

Fabrikantnr.: 1358640000

Inhoud: 175 stuk(s)

Contactmateriaal: Koper

Breedte: 14.1 mm

Hoogte: 15.7 mm

Max. temperatuur: +120 °C

Min. temperatuur: -50 °C

Type: S2C-SMT 3.50/06/180LF 1.5SN BK RL

Afm.: (b x h) 14.1 mm x 15.7 mm

Isolatieweerstand: 100 MΩ

Contactoppervlak connect: Vertind

Maataanduidingen: 14.1 mm x 15.7 mm x 10.8 mm

Nominale spanning: 150 V

Aantal polen: 6

Conform RoHS: Ja

Paring cycli: 25

Stiftlengte: 1,5 mm

UKCA: n.v.t.

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Inhoud

Nominale stroom (afgerond)

Rastermaat (RM)

Totaal aantal polen

Weidmüller 1095680000 Printplaatconnector Totaal aantal polen 2 Aantal rijen 1 60 stuk(s)

Artikelnummer:1952041

Leverbaar do. 17 dec.

Conrad Electronic

60 stuk(s)

20 A

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 149,99^*

Weidmüller 1095700000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 35 stuk(s)

Artikelnummer:1952042

Leverbaar ma. 23 nov.

Conrad Electronic

35 stuk(s)

20 A

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 164,99^*

Weidmüller 1137350000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 36 stuk(s)

Artikelnummer:1952058

Leverbaar vr. 6 nov.

5 Set(s)Conrad Electronic

36 stuk(s)

20 A

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 224,99^*

Weidmüller 1236370000 Printplaatconnector Totaal aantal polen 12 Aantal rijen 1 50 stuk(s)

Artikelnummer:1952095

Leverbaar di. 29 dec. 2026

Conrad Electronic

50 stuk(s)

10 A

3.81 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 495,00^*

Weidmüller 1277290000 Printplaatconnector Totaal aantal polen 8 Aantal rijen 1 132 stuk(s)

Artikelnummer:1952113

Leverbaar vr. 6 nov.

2 Set(s)Conrad Electronic

132 stuk(s)

9.5 A

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 605,00^*

Weidmüller 1277330000 Printplaatconnector Totaal aantal polen 14 Aantal rijen 1 72 stuk(s)

Artikelnummer:1949914

Leverbaar vr. 6 nov.

2 Set(s)Conrad Electronic

72 stuk(s)

9.5 A

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 579,00^*

Weidmüller 1277420000 Printplaatconnector Totaal aantal polen 30 Aantal rijen 1 30 stuk(s)

Artikelnummer:1951094

Leverbaar ma. 21 dec.

Conrad Electronic

30 stuk(s)

9.5 A

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 519,00^*

Weidmüller 1277460000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 264 stuk(s)

Artikelnummer:1949355

Leverbaar di. 17 nov.

Conrad Electronic

264 stuk(s)

9.5 A

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 605,00^*

Weidmüller 1277480000 Printplaatconnector Totaal aantal polen 8 Aantal rijen 1 132 stuk(s)

Artikelnummer:1948792

Leverbaar vr. 6 nov.

5 Set(s)Conrad Electronic

132 stuk(s)

9.5 A

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 605,00^*

Weidmüller 1277510000 Printplaatconnector Totaal aantal polen 12 Aantal rijen 1 84 stuk(s)

Artikelnummer:1952119

Leverbaar wo. 30 dec. 2026

Conrad Electronic

84 stuk(s)

9.5 A

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 579,00^*

Documenten en downloads

Datablad

Datablad 1952300 Weidmüller 1358640000 Printplaatconnector Totaal aantal polen 6 Aantal rijen 1 175 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1952300 Weidmüller 1358640000 Printplaatconnector Totaal aantal polen 6 Aantal rijen 1 175 stuk(s)

Omschrijving

Weidmüller Verbinder 3.50mm S2C-SMT 3#1358640000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:S2C-SMT 3#1358640000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:6Anzahl der Steckkontaktreihen:2Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Leiterplatte/Kontakt:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:1,5 mmWerkstoff des Isolierkörpers:FlüssigkristallpolymerGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 3.50mm S2C-SMT 3#1358640000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118161342

Geliefert wird: Weidmüller Verbinder 3.50mm S2C-SMT 3#1358640000, Verpackungseinheit: 175 Stk., EAN: 4050118161342
