Name: Weidmüller 1401640000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 100 stuk(s)
Brand: Weidmüller
SKU: 1952374
Availability: BackOrder

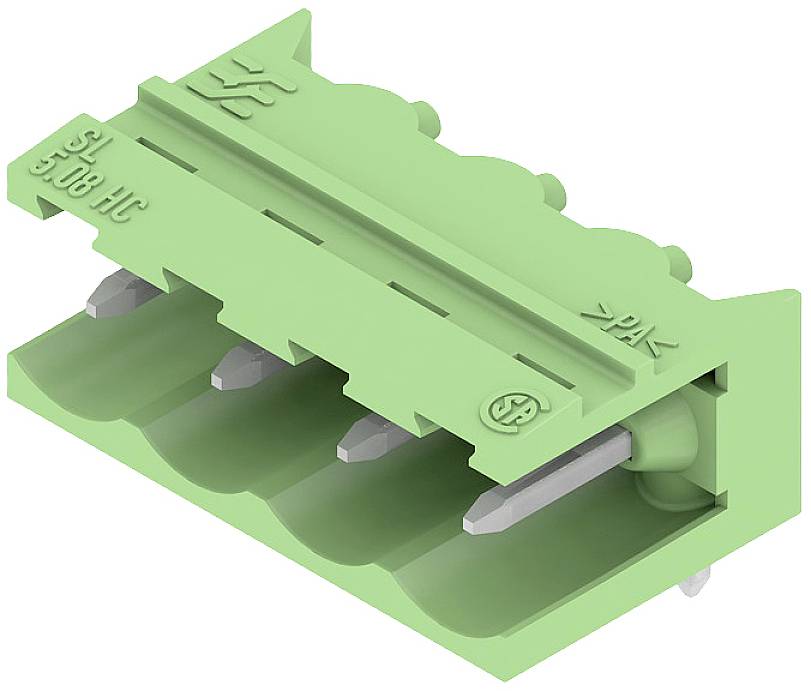

Elektrische stekkerverbinding, groen, met vier metalen contacten. Geschikt voor printplaatmontage. Markeringen en symbolen aanwezig.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

5.08 mm

Inhoud

100 stuk(s)

Totaal aantal polen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

5 Set(s)

Aantal (Verpakkingsgrootte 100 stuk(s))

Set(s)

Totaal (€ 87,99 / Stuk)

€ 87,99

incl. btw

Gratis verzending*

Slechts 5 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 4
Aantal rijen 1
Inhoud 100 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 12 mm
Montage op de printplaat: THT-soldeeraansluiting
Uitvoerhoek: 90°
Aantal soldeerpennen per pool: 1
Isolatiemateriaal: PA GF
Opslagtemperatuur: -25 tot +55 °C
Steekkracht/pool: 10 N
Trekkracht/pool: 7,5 N
Soldeerpenlengte: 3,2 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 4

Totaal aantal polen: 4

Aantal rijen: 1

Rastermaat (RM): 5.08 mm

Nominale stroom: 18.5 A

Nominale stroom (afgerond): 18.5 A

Aantal polen per rij: 4

Aansluiting: THT
Solderen

Kleur (specifiek): Groen

Materiaal (behuizing): PA

Fabrikantnr.: 1401640000

Inhoud: 100 stuk(s)

Contactmateriaal: CuMg

Breedte: 20.32 mm

Hoogte: 11.7 mm

Max. temperatuur: +100 °C

Min. temperatuur: -50 °C

Type: SL 5.08HC/04/90 3.2SN GN BX

Afm.: (b x h) 20.32 mm x 11.7 mm

Doorgangsweerstand: 5 mΩ

Isolatieweerstand: 100 MΩ

Contactoppervlak connect: Vertind

Maataanduidingen: 20.32 mm x 11.7 mm x 12 mm

Nominale spanning: 300 V

Aantal polen: 4

Conform RoHS: Ja

Paring cycli: 25

Stiftlengte: 3,2 mm

UKCA: n.v.t.
