Name: Weidmüller 1472240000 Printplaatconnector Totaal aantal polen 2 100 stuk(s)
Brand: Weidmüller
SKU: 1952438
Availability: BackOrder

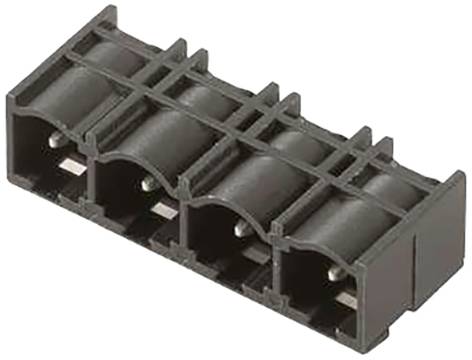

Zwart, rechthoekig elektrisch aansluitbehuizing met vier parallelle aansluitplaatsen voor montage op een printplaat.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

7.62 mm

Inhoud

100 stuk(s)

Totaal aantal polen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 5 jan. 2027

Aantal (Verpakkingsgrootte 100 stuk(s))

Set(s)

Totaal (€ 0,68 / Stuk)

€ 67,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 2
Inhoud 100 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 11.75 mm
Montage op de printplaat: THT-soldeeraansluiting
Uitvoerhoek: 270°
Aantal soldeerpennen per pool: 1
Diameter montagegat: 1,3 mm
Isolatiemateriaal: PA GF
Opslagtemperatuur: -25 tot +55 °C
Kruipafstand min.: 8.1 mm
Luchtafstand min.: 6,5 mm
Aanraakbeveiliging: IP20 aangesloten
Kortstondige stroombestendigheid: 3 x 1 s met 180 A.
Soldeerpenlengte: 3,2 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 2

Totaal aantal polen: 2

Rastermaat (RM): 7.62 mm

Nominale stroom: 20 A

Nominale stroom (afgerond): 20 A

Aansluiting: THT
Solderen

Kleur (specifiek): Zwart

Materiaal (behuizing): PA

Fabrikantnr.: 1472240000

Inhoud: 100 stuk(s)

Contactmateriaal: Koper

Hoogte: 11.6 mm

Max. temperatuur: +100 °C

Min. temperatuur: -50 °C

Type: SL 7.62HP/02/270G 3.2SN BK BX

Afm.: 11.6 mm x 11.75

Isolatieweerstand: 100 MΩ

Maataanduidingen: 11.6 mm x 11.75 mm

Nominale spanning: 300 V

Aantal polen: 2

Conform RoHS: Ja

Paring cycli: 25

Stiftlengte: 3,2 mm

UKCA: n.v.t.

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Totaal aantal polen

Rastermaat (RM)

Nominale stroom (afgerond)

Inhoud

Weidmüller 1095680000 Printplaatconnector Totaal aantal polen 2 Aantal rijen 1 60 stuk(s)

Artikelnummer:1952041

Leverbaar wo. 23 dec.

Conrad Electronic

7.62 mm

20 A

60 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 149,99^*

Weidmüller 1095700000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 35 stuk(s)

Artikelnummer:1952042

Leverbaar ma. 23 nov.

Conrad Electronic

7.62 mm

20 A

35 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 164,99^*

Weidmüller 1137350000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 36 stuk(s)

Artikelnummer:1952058

Leverbaar wo. 9 dec.

Conrad Electronic

5.08 mm

20 A

36 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 224,99^*

Weidmüller 1236370000 Printplaatconnector Totaal aantal polen 12 Aantal rijen 1 50 stuk(s)

Artikelnummer:1952095

Leverbaar di. 5 jan. 2027

Conrad Electronic

3.81 mm

10 A

50 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 495,00^*

Weidmüller 1277290000 Printplaatconnector Totaal aantal polen 8 Aantal rijen 1 132 stuk(s)

Artikelnummer:1952113

Leverbaar do. 12 nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

132 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 605,00^*

Weidmüller 1277330000 Printplaatconnector Totaal aantal polen 14 Aantal rijen 1 72 stuk(s)

Artikelnummer:1949914

Leverbaar do. 12 nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

72 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 579,00^*

Weidmüller 1277420000 Printplaatconnector Totaal aantal polen 30 Aantal rijen 1 30 stuk(s)

Artikelnummer:1951094

Leverbaar wo. 23 dec.

Conrad Electronic

3.5 mm

9.5 A

30 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 519,00^*

Weidmüller 1277460000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 264 stuk(s)

Artikelnummer:1949355

Leverbaar ma. 30 nov.

Conrad Electronic

3.5 mm

9.5 A

264 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 605,00^*

Weidmüller 1277480000 Printplaatconnector Totaal aantal polen 8 Aantal rijen 1 132 stuk(s)

Artikelnummer:1948792

Leverbaar do. 12 nov.

5 Set(s)Conrad Electronic

3.5 mm

9.5 A

132 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 605,00^*

Weidmüller 1277510000 Printplaatconnector Totaal aantal polen 12 Aantal rijen 1 84 stuk(s)

Artikelnummer:1952119

Leverbaar do. 12 nov.

5 Set(s)Conrad Electronic

3.5 mm

9.5 A

84 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 579,00^*

Documenten en downloads

Datablad

Datablad 1952438 Weidmüller 1472240000 Printplaatconnector Totaal aantal polen 2 100 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1952438 Weidmüller 1472240000 Printplaatconnector Totaal aantal polen 2 100 stuk(s)

Omschrijving

Weidmüller Verbinder 7.62mm SL 7.62HP#1472240000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 7.62mm Typ:SL 7.62HP#1472240000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:2Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:7,62 mmRastermaß der Anschlüsse:7,62 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:25 ABemessungsspannung:500 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,2 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..100 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 7.62mm SL 7.62HP#1472240000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118317404

Geliefert wird: Weidmüller Verbinder 7.62mm SL 7.62HP#1472240000, Verpackungseinheit: 100 Stk., EAN: 4050118317404
