Name: Weidmüller 1863690000 Male behuizing (board) BC/SC Totaal aantal polen: 4 Rastermaat: 3.81 mm Inhoud: 50 stuk(s)
Brand: Weidmüller
SKU: 361874
Availability: BackOrder

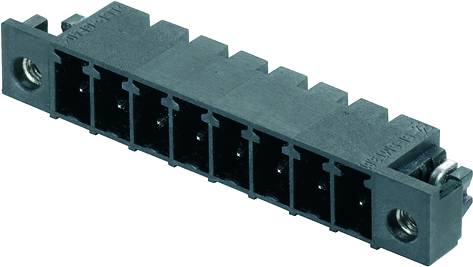

Een zwarte elektrische connector met acht aansluitingen, geschikt voor elektronische schakelingen en bekabeling.

Soortnaam

Male behuizing (board)

Bouwtype

Stekker, inbouw verticaal

Aantal rijen

Serie

BC/SC

Rastermaat (RM)

3.81 mm

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

5 Set(s)

Aantal (Verpakkingsgrootte 50 stuk(s))

Set(s)

Totaal (€ 83,99 / Stuk)

€ 83,99

incl. btw

Gratis verzending*

Slechts 5 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Connectoren voor printplaten

Inhoud: 50 stuk(s)
Aantal rijen: 1
Totaal aantal polen: 4

Extra services en acties

Technische specificaties

Soortnaam: Male behuizing (board)

Bouwtype: Stekker, inbouw verticaal

Aantal rijen: 1

Connectorsysteem: Wire-to-board

Serie: BC/SC

Bijzonderheden: Met schroefvergrendeling

Rastermaat (RM): 3.81 mm

Aantal polen per rij: 4

Totaal aantal polen: 4

Breedte: 25.53 mm

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Inhoud: 50 stuk(s)

Afm.: (l x b x h) 9.20 x 25.53 x 10.30 mm

Aansluiting: Print

Materiaal (behuizing): LCP GF

Fabrikantnr.: 1863690000

Kleur (specifiek): Zwart

Industrieverpakking: Ja

Contactmateriaal: Cu-legering, vertind

Nominale spanning: 300 V

Hoogte: 10.30 mm

: 9.20 mm

Conform RoHS: Ja

Insteekrichting: Horizontaal aan de printplaat

Type: SC-SMT 3.81/04/90LF 3.2SN BK BX

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 361874 Weidmüller 1863690000 Male behuizing (board) BC/SC Totaal aantal polen: 4 Rastermaat: 3.81 mm Inhoud: 50 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 361874 Weidmüller 1863690000 Male behuizing (board) BC/SC Totaal aantal polen: 4 Rastermaat: 3.81 mm Inhoud: 50 stuk(s)

Omschrijving

Connectoren voor printplaten. Male connector, soldeerflens, reflow-soldeeraansluiting, 3,81 mm, aantal polen: 4, 90°, soldeerpenlengte: 3,2 mm, vertind, zwart, box. Hittebestendige male connector (SC-SMT 90LF) in raster 3,81 mm (0,15 inch). Insteekrichting parallel aan de printplaat (liggend), met soldeerflens (LF). Penlengte naar keuze 1,5 mm of 3,2 mm. De Weidmüller-connectoren in het raster 3,81 mm (0,15 inch) zijn qua lay-out compatibel met gangbare connectoren en bieden ruimte voor labels. 320 V (IEC) / 300 V (UL), 14,9 A (IEC) / 10 A (UL).
