Name: Weidmüller 1931450000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 18 stuk(s)
Brand: Weidmüller
SKU: 1953157
Availability: BackOrder

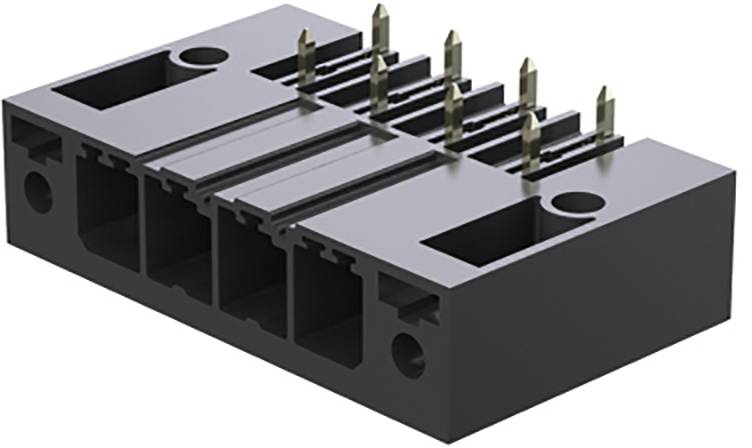

Een zwarte elektrische connector met metalen pinnen, geschikt voor bevestiging aan een apparaat of printplaat.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

7.62 mm

Inhoud

18 stuk(s)

Totaal aantal polen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 4 dec.

Aantal (Verpakkingsgrootte 18 stuk(s))

Set(s)

Totaal (€ 159,99 / Stuk)

€ 159,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 10
Aantal rijen 1
Inhoud 18 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 28.3 mm
Montage op de printplaat: THT-soldeeraansluiting
Uitvoerhoek: 270°
Aantal soldeerpennen per pool: 2
Diameter montagegat: 1,3 mm
Isolatiemateriaal: PA GF
Opslagtemperatuur: -25 tot +55 °C
Kruipafstand min.: 9,6 mm
Luchtafstand min.: 6,9 mm
Aanraakbeveiliging: IP20
Kortstondige stroombestendigheid: 3 x 1 s met 420 A.
Soldeerpenlengte: 3,5 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 10

Totaal aantal polen: 10

Aantal rijen: 1

Rastermaat (RM): 7.62 mm

Nominale stroom: 40.5 A

Nominale stroom (afgerond): 40.5 A

Aantal polen per rij: 10

Aansluiting: THT
Solderen

Kleur (specifiek): Zwart

Materiaal (behuizing): PA

Fabrikantnr.: 1931450000

Inhoud: 18 stuk(s)

Contactmateriaal: Koper

Hoogte: 14.9 mm

Max. temperatuur: +130 °C

Min. temperatuur: -50 °C

Type: SV 7.62HP/10/270F 3.5SN BK BX

Afm.: 14.9 mm x 28.3

Doorgangsweerstand: 2 mΩ

Isolatieweerstand: 100 MΩ

Contactoppervlak connect: Vertind

Maataanduidingen: 14.9 mm x 28.3 mm

Nominale spanning: 300 V

Aantal polen: 10

Conform RoHS: Ja

Paring cycli: 25

Stiftlengte: 3,5 mm

UKCA: n.v.t.

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Inhoud

Nominale stroom (afgerond)

Rastermaat (RM)

Totaal aantal polen

Weidmüller 1095720000 Printplaatconnector Totaal aantal polen 6 Aantal rijen 1 25 stuk(s)

Artikelnummer:1952044

Leverbaar wo. 2 dec.

Conrad Electronic

25 stuk(s)

20 A

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 169,99^*

Weidmüller 1095770000 Printplaatconnector Totaal aantal polen 11 Aantal rijen 1 15 stuk(s)

Artikelnummer:1951134

Leverbaar vr. 6 nov.

2 Set(s)Conrad Electronic

15 stuk(s)

20 A

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 184,99^*

Weidmüller 1175330000 Printplaatconnector Totaal aantal polen 3 100 stuk(s)

Artikelnummer:1951144

Leverbaar ma. 28 dec. 2026

Conrad Electronic

100 stuk(s)

15 A

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 75,99^*

Weidmüller 1211270000 Printplaatconnector Totaal aantal polen 5 Aantal rijen 2 50 stuk(s)

Artikelnummer:1951257

Leverbaar wo. 16 dec.

Conrad Electronic

50 stuk(s)

5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 55,99^*

Weidmüller 1277310000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 102 stuk(s)

Artikelnummer:1951092

Leverbaar ma. 9 nov.

Conrad Electronic

102 stuk(s)

9.5 A

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 565,00^*

Weidmüller 1277320000 Printplaatconnector Totaal aantal polen 12 Aantal rijen 1 84 stuk(s)

Artikelnummer:1952114

Leverbaar vr. 6 nov.

2 Set(s)Conrad Electronic

84 stuk(s)

9.5 A

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 579,00^*

Weidmüller 1277360000 Printplaatconnector Totaal aantal polen 20 Aantal rijen 1 48 stuk(s)

Artikelnummer:1952116

Leverbaar vr. 6 nov.

2 Set(s)Conrad Electronic

48 stuk(s)

9.5 A

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 555,00^*

Weidmüller 1277370000 Printplaatconnector Totaal aantal polen 22 Aantal rijen 1 48 stuk(s)

Artikelnummer:1951093

Leverbaar vr. 6 nov.

2 Set(s)Conrad Electronic

48 stuk(s)

9.5 A

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 605,00^*

Weidmüller 1277380000 Printplaatconnector Totaal aantal polen 24 Aantal rijen 1 42 stuk(s)

Artikelnummer:1952117

Leverbaar vr. 6 nov.

2 Set(s)Conrad Electronic

42 stuk(s)

9.5 A

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 579,00^*

Weidmüller 1277560000 Printplaatconnector Totaal aantal polen 22 Aantal rijen 1 48 stuk(s)

Artikelnummer:1952121

Leverbaar vr. 18 dec.

Conrad Electronic

48 stuk(s)

9.5 A

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 605,00^*

Documenten en downloads

Datablad

Datablad 1953157 Weidmüller 1931450000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 18 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1953157 Weidmüller 1931450000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 18 stuk(s)

Omschrijving

Weidmüller Verbinder 7.62mm SV 7.62HP#1931450000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 7.62mm Typ:SV 7.62HP#1931450000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:10Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:7,62 mmRastermaß der Anschlüsse:7,62 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:41 ABemessungsspannung:630 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..130 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 7.62mm SV 7.62HP#1931450000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4032248581481

Geliefert wird: Weidmüller Verbinder 7.62mm SV 7.62HP#1931450000, Verpackungseinheit: 18 Stk., EAN: 4032248581481
