Name: Weidmüller 1976570000 Female behuizing (board) BC/SC Totaal aantal polen 7 Rastermaat: 3.81 mm 50 stuk(s)
Brand: Weidmüller
SKU: 390268
Availability: BackOrder

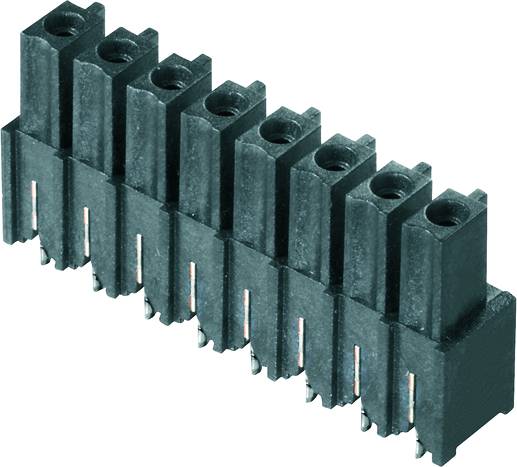

Zwart-grijze elektrische connector met acht rechthoekige contactdozen voor pennen, in een rij gerangschikt.

Soortnaam

Female behuizing (board)

Bouwtype

Stekker, inbouw verticaal

Aantal rijen

Serie

BC/SC

Rastermaat (RM)

3.81 mm

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 18 dec.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 50 stuk(s))

Set(s)

Totaal (€ 157,02 / Stuk)

€ 157,02

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Connectoren voor printplaten

Content: 1 ST
De teksten voor dit artikel zijn automatisch vertaald.

Extra services en acties

Technische specificaties

Soortnaam: Female behuizing (board)

Bouwtype: Stekker, inbouw verticaal

Aantal rijen: 1

Connectorsysteem: Wire-to-board

Serie: BC/SC

Rastermaat (RM): 3.81 mm

Aantal polen per rij: 7

Totaal aantal polen: 7

Breedte: 27.46 mm

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Inhoud: 50 stuk(s)

Afm.: (l x b x h) 6.70 x 27.46 x 16.00 mm

Aansluiting: Print

Materiaal (behuizing): LCP GF

Fabrikantnr.: 1976570000

Kleur (specifiek): Zwart

Industrieverpakking: Ja

Contactmateriaal: Cu-legering, vertind

Nominale spanning: 300 V

Hoogte: 16.00 mm

: 6.70 mm

Conform RoHS: Ja

Insteekrichting: Loodrecht op de printplaat

Type: BCL-SMT 3.81/07/180 1.5SN BK BX

Type: BCL-SMT 3.81/07/180 1.5SN BK BX

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aantal rijen

Bouwtype

Breedte

Nominale stroom (afgerond)

Rastermaat (RM)

Totaal aantal polen

Weidmüller 0401000/D Female behuizing (kabel) BC/SC Totaal aantal polen: 3 Rastermaat: 3.81 mm Inhoud: 50 stuk(s)

Artikelnummer:389631

Leverbaar vr. 22 jan. 2027

Conrad Electronic

Bus, recht

11.52 mm

10 A

3.81 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 80,98^*

Weidmüller 0401003/D Female behuizing (kabel) BC/SC Totaal aantal polen: 5 Rastermaat: 3.81 mm Inhoud: 50 stuk(s)

Artikelnummer:389633

Leverbaar vr. 30 okt.

5 Set(s)Conrad Electronic

Bus, recht

19.14 mm

10 A

3.81 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 132,22^*

Weidmüller 0401020/D Female behuizing (kabel) BC/SC Totaal aantal polen: 2 Rastermaat: 3.81 mm Inhoud: 50 stuk(s)

Artikelnummer:389629

Leverbaar vr. 30 okt.

5 Set(s)Conrad Electronic

Bus, recht

7.90 mm

10 A

3.81 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 56,19^*

Weidmüller 0401032 Female behuizing (kabel) BC/SC Totaal aantal polen 4 Rastermaat: 3.81 mm 50 stuk(s)

Artikelnummer:389591

Leverbaar vr. 30 okt.

5 Set(s)Conrad Electronic

Bus, recht

20.00 mm

10 A

3.81 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 107,43^*

Weidmüller 0404011 Female behuizing (kabel) BC/SC Totaal aantal polen: 2 Rastermaat: 3.81 mm Inhoud: 50 stuk(s)

Artikelnummer:389589

Leverbaar vr. 18 dec.

Conrad Electronic

Bus, recht

22.00 mm

10 A

3.81 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 56,19^*

Weidmüller 0404066 Female behuizing (kabel) BC/SC Totaal aantal polen 6 Rastermaat: 3.81 mm 50 stuk(s)

Artikelnummer:389593

Leverbaar vr. 22 jan. 2027

Conrad Electronic

Bus, recht

22.95 mm

10 A

3.81 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 157,02^*

Weidmüller 0405044/D Female behuizing (kabel) BC/SC Totaal aantal polen 10 Rastermaat: 3.81 mm 50 stuk(s)

Artikelnummer:389600

Leverbaar vr. 22 jan. 2027

Conrad Electronic

Bus, recht

38.19 mm

10 A

3.81 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 260,33^*

Weidmüller 1944590000 Female behuizing (kabel) BC/SC Totaal aantal polen: 6 Rastermaat: 3.50 mm Inhoud: 174 stuk(s)

Artikelnummer:377759

Leverbaar vr. 8 jan. 2027

Conrad Electronic

Bus, recht

20.60 mm

7 A

3.50 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.136,36^*

Weidmüller 1944600000 Female behuizing (kabel) BC/SC Totaal aantal polen: 8 Rastermaat: 3.50 mm Inhoud: 132 stuk(s)

Artikelnummer:377760

Leverbaar vr. 8 jan. 2027

Conrad Electronic

Bus, recht

21.00 mm

7 A

3.50 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.147,93^*

Weidmüller 1944610000 Female behuizing (kabel) BC/SC Totaal aantal polen: 10 Rastermaat: 3.50 mm Inhoud: 102 stuk(s)

Artikelnummer:377762

Leverbaar vr. 8 jan. 2027

Conrad Electronic

Bus, recht

24.50 mm

7 A

3.50 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.111,57^*

Documenten en downloads

Datablad

Datablad 390268 Weidmüller 1976570000 Female behuizing (board) BC/SC Totaal aantal polen 7 Rastermaat: 3.81 mm 50 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 390268 Weidmüller 1976570000 Female behuizing (board) BC/SC Totaal aantal polen 7 Rastermaat: 3.81 mm 50 stuk(s)

Omschrijving

Connectoren voor printplaten. Female pin header, zijkant gesloten, reflow-soldeeraansluiting, 3,81 mm, aantal polen: 7, 180°, lengte soldeerpen: 1,5 mm, vertind, zwart, box. De geïnverteerde female pin header BCL-SMT voor de printplaat heeft drie essentiële voordelen: de BCL-SMT zorgt voor vingerveiligheid op de printplaat en is daardoor geschikt voor spanningvoerende uitgangen, vergroot het toepassingsgebied met de board-to-boardverbinding van bouwgroepen, is geschikt voor reflow-solderen waardoor automatische uitrusting- en soldeerprocedure mogelijk wordt. Twee uitgangsrichtingen bieden ontwerpspeelruimte voor diverse plaatsingsvarianten: 180° staand, 90° liggend 2 behuizingsvarianten van de BCL-SMT zijn beschikbaar: zonder flens. Met geïnverteerde soldeerflens ("LFI", met moer). Bevestiging op printplaat zonder extra schroefverbinding. Bevestiging op SCZ FI met schroef. De Weidmüller-connectoren in het raster 3,81 mm (0,15 inch) zijn qua lay-out compatibel met gangbare connectoren, bieden ruimte voor labels en kunnen worden gecodeerd. 320 V (IEC) / 300 V (UL), 17,5 A (IEC) / 10 A (UL).
