Name: Weidmüller 1989190000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 78 stuk(s)
Brand: Weidmüller
SKU: 1953165
Availability: BackOrder

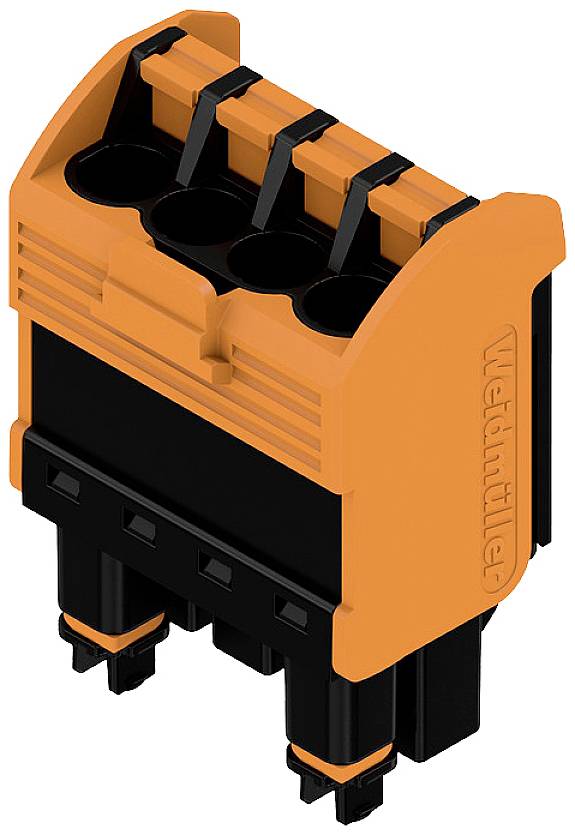

Een oranje-zwarte elektronische stekkerverbinding met vier aansluitingen, geschikt voor elektrische verbindingen in technische toepassingen.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

5 mm

Inhoud

78 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar ma. 9 nov.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 78 stuk(s))

Set(s)

Totaal (€ 276,86 / Stuk)

€ 276,86

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 4
Aantal rijen 1
Inhoud 78 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 30.82 mm
Isolatiemateriaal: PA 66 GF 30
Opslagtemperatuur: -40 tot +85 °C
Kruipafstand min.: 3,2 mm
Luchtafstand min.: 3 mm
Kleur bedieningselementen: oranje
Materiaal bedieningselement: PBT

Soortnaam: Printplaatconnector

Totaal aantal polen: 4

Totaal aantal polen: 4

Aantal rijen: 1

Rastermaat (RM): 5 mm

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Aantal polen per rij: 4

Aansluiting: Spanveer

Kleur (specifiek): Zwart

Materiaal (behuizing): PA

Fabrikantnr.: 1989190000

Inhoud: 78 stuk(s)

Contactmateriaal: Koper

Breedte: 22.15 mm

: 14.6 mm

Max. temperatuur: +120 °C

Min. temperatuur: -40 °C

Type: BHF 5.00/04/180LH BK/OR

: 26 AWG - 14 AWG

Afm.: (l x b) 14.6 mm x 22.15 mm

Doorgangsweerstand: 5 mΩ

Isolatieweerstand: 100 MΩ

Contactoppervlak connect: Vertind

Maataanduidingen: 22.15 mm x 14.6 mm x 30.82 mm

Nominale spanning: 300 V

Aantal polen: 4

Conform RoHS: Ja

Paring cycli: 25

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Inhoud

Totaal aantal polen

Rastermaat (RM)

Weidmüller 1095680000 Printplaatconnector Totaal aantal polen 2 Aantal rijen 1 60 stuk(s)

Artikelnummer:1952041

Leverbaar do. 3 dec.

Conrad Electronic

20 A

60 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 123,96^*

Weidmüller 1095700000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 35 stuk(s)

Artikelnummer:1952042

Leverbaar do. 19 nov.

Conrad Electronic

20 A

35 stuk(s)

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 136,36^*

Weidmüller 1137350000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 36 stuk(s)

Artikelnummer:1952058

Leverbaar vr. 23 okt.

5 Set(s)Conrad Electronic

20 A

36 stuk(s)

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Weidmüller 1236370000 Printplaatconnector Totaal aantal polen 12 Aantal rijen 1 50 stuk(s)

Artikelnummer:1952095

Leverbaar vr. 11 dec.

Conrad Electronic

10 A

50 stuk(s)

3.81 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 409,09^*

Weidmüller 1277290000 Printplaatconnector Totaal aantal polen 8 Aantal rijen 1 132 stuk(s)

Artikelnummer:1952113

Leverbaar vr. 23 okt.

2 Set(s)Conrad Electronic

9.5 A

132 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Weidmüller 1277330000 Printplaatconnector Totaal aantal polen 14 Aantal rijen 1 72 stuk(s)

Artikelnummer:1949914

Leverbaar vr. 23 okt.

2 Set(s)Conrad Electronic

9.5 A

72 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 478,51^*

Weidmüller 1277420000 Printplaatconnector Totaal aantal polen 30 Aantal rijen 1 30 stuk(s)

Artikelnummer:1951094

Leverbaar vr. 4 dec.

Conrad Electronic

9.5 A

30 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 428,93^*

Weidmüller 1277460000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 264 stuk(s)

Artikelnummer:1949355

Leverbaar vr. 13 nov.

Conrad Electronic

9.5 A

264 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Weidmüller 1277480000 Printplaatconnector Totaal aantal polen 8 Aantal rijen 1 132 stuk(s)

Artikelnummer:1948792

Leverbaar vr. 23 okt.

5 Set(s)Conrad Electronic

9.5 A

132 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 500,00^*

Weidmüller 1277510000 Printplaatconnector Totaal aantal polen 12 Aantal rijen 1 84 stuk(s)

Artikelnummer:1952119

Leverbaar vr. 23 okt.

5 Set(s)Conrad Electronic

9.5 A

84 stuk(s)

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 478,51^*

Documenten en downloads

Datablad

Datablad 1953165 Weidmüller 1989190000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 78 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1953165 Weidmüller 1989190000 Printplaatconnector Totaal aantal polen 4 Aantal rijen 1 78 stuk(s)

Omschrijving

Weidmüller Verbinder 5.00mm BHF 5.00/#1989190000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 5.00mm Typ:BHF 5.00/#1989190000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:4Rastermaß der Kontakte:5 mmRastermaß der Anschlüsse:5 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:9 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,3 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,2..1,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,2..2,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-40..120 °C
Weidmüller Verbinder 5.00mm BHF 5.00/#1989190000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118373820

Geliefert wird: Weidmüller Verbinder 5.00mm BHF 5.00/#1989190000, Verpackungseinheit: 78 Stk., EAN: 4050118373820
