Name: Weidmüller 2529130000 Printplaatconnector Totaal aantal polen 5 30 stuk(s)
Brand: Weidmüller
SKU: 1951620
Availability: BackOrder

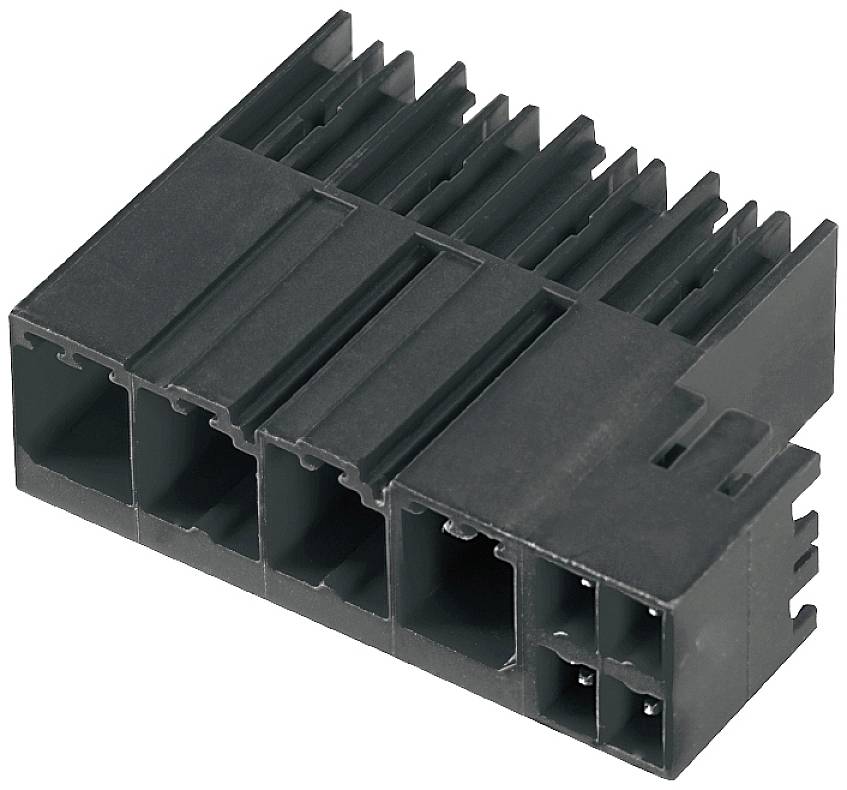

Een zwarte elektrische stekker met meerdere aansluitingen en een kunststof behuizing.

Soortnaam

Printplaatconnector

Totaal aantal polen

Rastermaat (RM)

7.62 mm

Inhoud

30 stuk(s)

Totaal aantal polen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 2 dec.

Aantal (Verpakkingsgrootte 30 stuk(s))

Set(s)

Totaal (€ 7,67 / Stuk)

€ 229,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Totaal aantal polen 5
Inhoud 30 stuk(s)

Extra services en acties

Technische specificaties

Diepte: 28.3 mm
Montage op de printplaat: THT/THR-soldeeraansluiting
Aantal soldeerpennen per pool: 2
Diameter montagegat: 1,4 mm
ISOLATIEMATERIAAL: PA GF HT3
Opslagtemperatuur: -25 tot +55 °C
Kruipafstand min.: 9,6 mm
Luchtafstand min.: 6,9 mm
Aanraakbeveiliging: IP20
Steekkracht/pool: 12 N
Trekkracht/pool: 7 N
Kortstondige stroombestendigheid: 3 x 1 s met 420 A.
Soldeerpenlengte: 2.6 mm

Soortnaam: Printplaatconnector

Totaal aantal polen: 5

Totaal aantal polen: 5

Rastermaat (RM): 7.62 mm

Nominale stroom: 33 A

Nominale stroom (afgerond): 33 A

Aansluiting: THT
THR
Solderen

Kleur (specifiek): Zwart

Materiaal (behuizing): PA

Fabrikantnr.: 2529130000

Inhoud: 30 stuk(s)

Contactmateriaal: Koper

Max. temperatuur: +130 °C

Min. temperatuur: -50 °C

Type: SV-SMT 7.62HP/05/90G SC/8 2.6SN BX

Doorgangsweerstand: 2 mΩ

Isolatieweerstand: 100 MΩ

Contactoppervlak connect: Vertind

Nominale spanning: 600 V

Aantal polen: 5

Conform RoHS: Ja

Paring cycli: 25

Stiftlengte: 2.6 mm

UKCA: n.v.t.

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Totaal aantal polen

Rastermaat (RM)

Nominale stroom (afgerond)

Inhoud

Weidmüller 1095720000 Printplaatconnector Totaal aantal polen 6 Aantal rijen 1 25 stuk(s)

Artikelnummer:1952044

Leverbaar wo. 2 dec.

Conrad Electronic

7.62 mm

20 A

25 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 169,99^*

Weidmüller 1095770000 Printplaatconnector Totaal aantal polen 11 Aantal rijen 1 15 stuk(s)

Artikelnummer:1951134

Leverbaar do. 12 nov.

2 Set(s)Conrad Electronic

7.62 mm

20 A

15 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 184,99^*

Weidmüller 1175330000 Printplaatconnector Totaal aantal polen 3 100 stuk(s)

Artikelnummer:1951144

Leverbaar di. 5 jan. 2027

Conrad Electronic

5.08 mm

15 A

100 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 75,99^*

Weidmüller 1211270000 Printplaatconnector Totaal aantal polen 5 Aantal rijen 2 50 stuk(s)

Artikelnummer:1951257

Leverbaar wo. 23 dec.

Conrad Electronic

5 mm

50 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 55,99^*

Weidmüller 1277310000 Printplaatconnector Totaal aantal polen 10 Aantal rijen 1 102 stuk(s)

Artikelnummer:1951092

Leverbaar do. 12 nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

102 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 565,00^*

Weidmüller 1277320000 Printplaatconnector Totaal aantal polen 12 Aantal rijen 1 84 stuk(s)

Artikelnummer:1952114

Leverbaar do. 12 nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

84 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 579,00^*

Weidmüller 1277360000 Printplaatconnector Totaal aantal polen 20 Aantal rijen 1 48 stuk(s)

Artikelnummer:1952116

Leverbaar do. 12 nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

48 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 555,00^*

Weidmüller 1277370000 Printplaatconnector Totaal aantal polen 22 Aantal rijen 1 48 stuk(s)

Artikelnummer:1951093

Leverbaar do. 12 nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

48 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 605,00^*

Weidmüller 1277380000 Printplaatconnector Totaal aantal polen 24 Aantal rijen 1 42 stuk(s)

Artikelnummer:1952117

Leverbaar do. 12 nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

42 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 579,00^*

Weidmüller 1277560000 Printplaatconnector Totaal aantal polen 22 Aantal rijen 1 48 stuk(s)

Artikelnummer:1952121

Leverbaar wo. 23 dec.

Conrad Electronic

3.5 mm

9.5 A

48 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 605,00^*

Documenten en downloads

Datablad

Datablad 1951620 Weidmüller 2529130000 Printplaatconnector Totaal aantal polen 5 30 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1951620 Weidmüller 2529130000 Printplaatconnector Totaal aantal polen 5 30 stuk(s)

Omschrijving

Weidmüller Verbinder 7.62mm SV-SMT 7.#2529130000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 7.62mm Typ:SV-SMT 7.#2529130000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:5Rastermaß der Kontakte:7,62 mmRastermaß der Anschlüsse:7,62 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:41 ABemessungsspannung:630 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:2,6 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..130 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 7.62mm SV-SMT 7.#2529130000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118673197

Geliefert wird: Weidmüller Verbinder 7.62mm SV-SMT 7.#2529130000, Verpackungseinheit: 30 Stk., EAN: 4050118673197
