Name: Weidmüller 2681780000 Female behuizing (kabel) Totaal aantal polen: 4 Rastermaat: 7.62 mm Inhoud: 20 stuk(s)
Brand: Weidmüller
SKU: 2244909
Availability: BackOrder

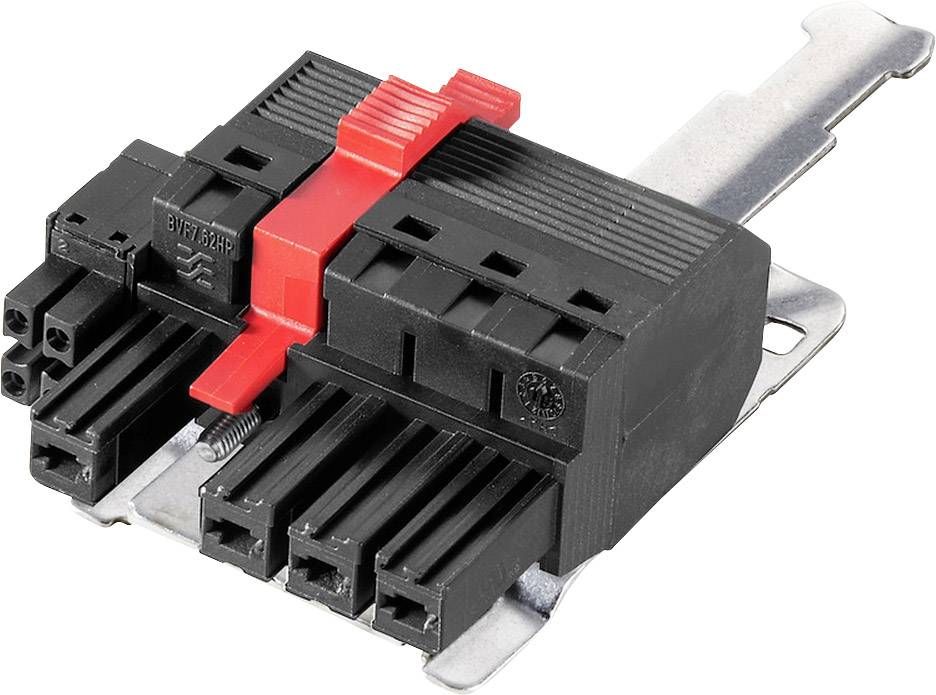

Elektrische stekkerverbinding met een zwart behuizing en rode vergrendeling voor een veilige kabelaansluiting.

Afbeelding vergelijkbaar

Soortnaam

Female behuizing (kabel)

Bouwtype

Bus

Rastermaat (RM)

7.62 mm

Totaal aantal polen

Connectorsysteem

Wire-to-board

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 14 jan. 2027

Aantal (Verpakkingsgrootte 20 stuk(s))

Set(s)

Totaal (€ 18,95 / Stuk)

€ 379,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Inhoud: 20 stuk(s)
Totaal aantal polen: 4

Extra services en acties

Technische specificaties

Serie: BV/SV 7.62HP
aansluitmethode: Veldaansluiting
doorgangsweerstand: 4,5 mΩ
isolatieweerstand:> 108 Ω
klembereik: 0,5 mmm - 10 mmm-aantal
Polen: 1
steekcycli: 25
steekkracht/pool, max.: 17 N
trekkracht/pool, max.: 15 N
Aantrekkoppel schroefflens: 0,2 Nm - 0,3 Nm
nominale doorsnede: 6
mmm-opslagtemperatuur: -25 °C - +55 °C
temperatuurbereik: Montage: -25 °C - +125 °C
schroevendraaierklingen: 0,6 x 3,5
Krieststroombestendigheid:> 500
brandbaarheidsklasse: V-0
opbouw - steekcontact: 6-8 μm Sn glans
nominale stootspanning: 8 kV
kruipafstand, min.: 12,7 mm
luchttraject, min.: 10.4 mm
striplengte (signaal): 8 mm
raster (signaal): 3,81 mm
aantal rijen (signaal): 2
overspanningscategorie: II
afsluitbare kabeltype: Ronde kabel

Soortnaam: Female behuizing (kabel)

Bouwtype: Bus

Connectorsysteem: Wire-to-board

Bijzonderheden: Met schroefvergrendeling

Rastermaat (RM): 7.62 mm

Totaal aantal polen: 4

Nominale stroom: 38 A

Nominale stroom (afgerond): 38 A

Inhoud: 20 stuk(s)

AWG (max.): 8

AWG (min.): 24

Striplengte (max.): 12 mm

Aansluiting: Push-In-klem

Aansluithoek: 180°

Materiaal (behuizing): Kunststof

Fabrikantnr.: 2681780000

Kleur (specifiek): Zwart

Isolatiemateriaal: PA GF

Contactmateriaal: Cu-legering, vertind

Contactoppervlak connect: Vertind

Nominale spanning: 1000 V

Max. dwarsdoorsnede: 10 mm²

Min. dwarsdoorsnede: 0.5 mm²

Conform RoHS: Ja

: IP20

Insteekrichting: Horizontaal aan de printplaat

Max. temperatuur: +125 °C

Min. temperatuur: -50 °C

Type: BVF 7.62HP/4/180MSF4 BCF/4 SNBKBX SH180

UKCA: n.v.t.

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aantal rijen

Breedte

Connectorsysteem

Nominale stroom (afgerond)

Rastermaat (RM)

Totaal aantal polen

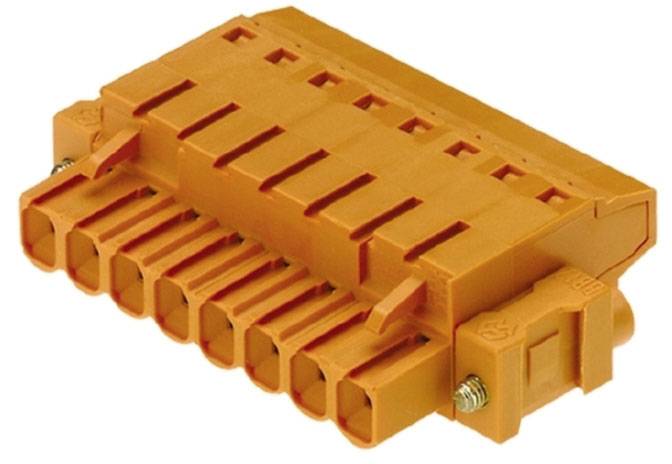

Weidmüller 1011460000 Female behuizing (kabel) BL/SL 5.08 Totaal aantal polen: 16 Rastermaat: 5.08 mm Inhoud: 324 stuk(s)

Artikelnummer:2241670

Leverbaar ma. 9 nov.

5 Set(s)Conrad Electronic

91.08 mm

Wire-to-board

27 A

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 6.715,00^*

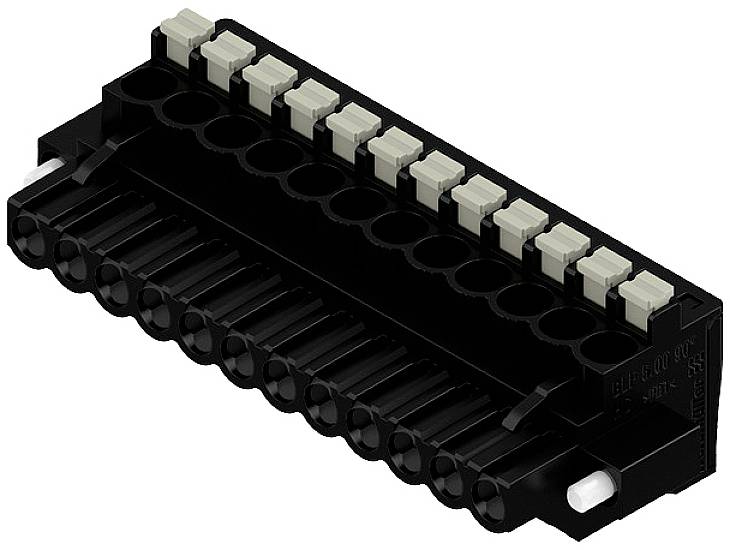

Weidmüller 1026340000 Female behuizing (kabel) Totaal aantal polen: 12 Rastermaat: 5.08 mm Inhoud: 24 stuk(s)

Artikelnummer:2241744

Leverbaar di. 29 dec. 2026

Conrad Electronic

21 A

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 189,99^*

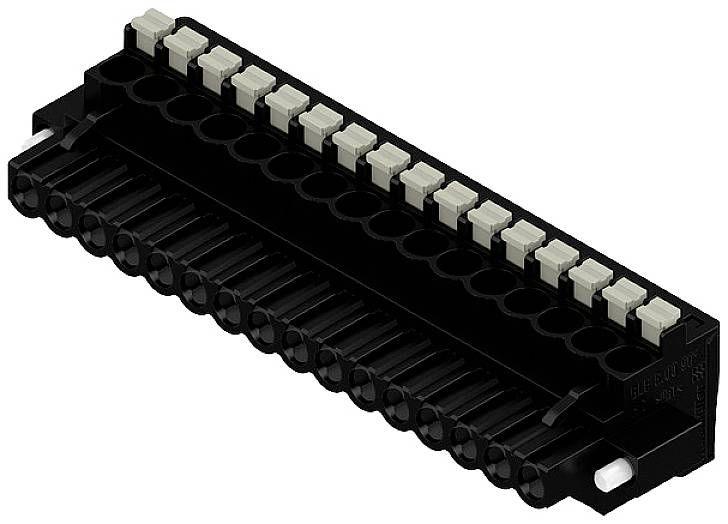

Weidmüller 1026350000 Female behuizing (kabel) Totaal aantal polen: 16 Rastermaat: 5.08 mm Inhoud: 504 stuk(s)

Artikelnummer:2241745

Leverbaar di. 29 dec. 2026

Conrad Electronic

21 A

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 5.175,00^*

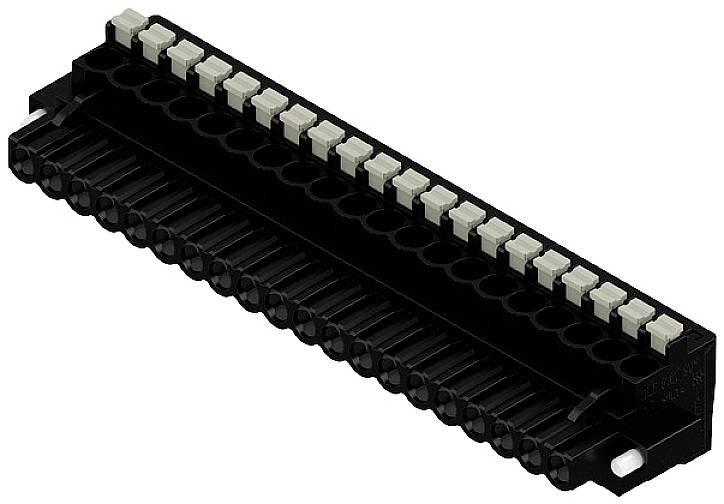

Weidmüller 1026360000 Female behuizing (kabel) Totaal aantal polen: 20 Rastermaat: 5.08 mm Inhoud: 12 stuk(s)

Artikelnummer:2241746

Leverbaar di. 29 dec. 2026

Conrad Electronic

21 A

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 149,99^*

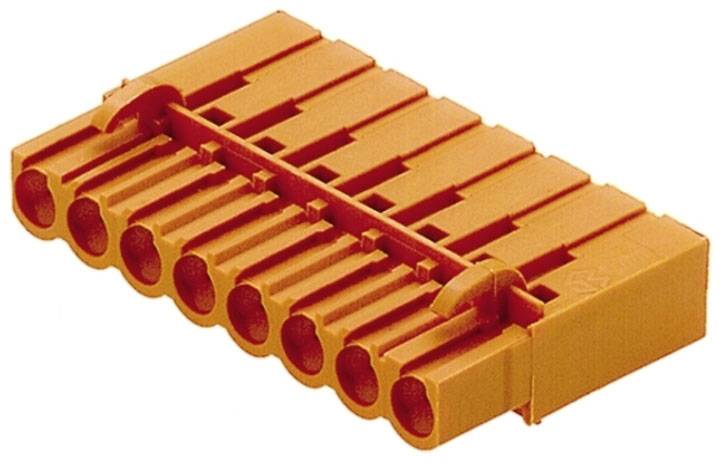

Weidmüller 1047870000 Female behuizing (kabel) Totaal aantal polen: 17 Rastermaat: 5.08 mm Inhoud: 20 stuk(s)
