Name: Weidmüller Halfgeleiderrelais 1127100000 0.1 A Schakelspanning (max.): 48 V/DC 10 stuk(s)
Brand: Weidmüller
SKU: 306915
Availability: BackOrder

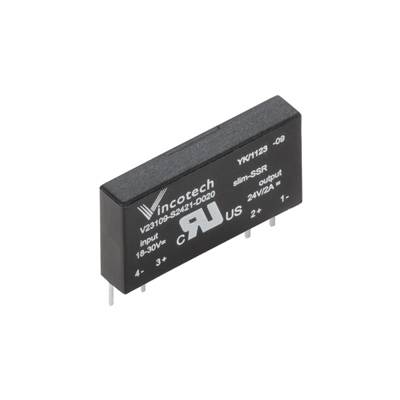

Een modulair relaismodule met een zwarte behuizing en elektrische aansluitingen. Het bevat technische labels en symbolen.

Verpakkingswijze

Package

Soortnaam

Halfgeleiderrelais

Regelspanning (min.)

230 V/DC

230 V/AC

Regelspanning (max.)

230 V/DC

230 V/AC

Schakelspanning (max.)

48 V/DC

Datasheet (PDF)

Leverbaar vr. 4 dec.

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 27,69 / Stuk)

€ 326,45

-15 %

€ 276,86

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Solid State-relais

Industrieverpakking met 10 stuks

Technische specificaties

Opslagtemperatuur, max.: 70 °C
opslagtemperatuur, min.: -40 °C
statusindicatie: LED groen
inschakelvertraging: < 7 ms
uitschakelvertraging: < 10 ms
spanningsval bij max. Last: ≤ 1 V
lekstroom: < 10 µA
kortsluitbestendig: Nee
kleur: zwart
nominale spanning: 300 V
overspanningscategorie: III
slag- en luchttraject stuurzijde - lastzijde: ≥ 5,5 mm
Staalspanning: 6 kV (1,2/50 µs)
vochtigheid: 5...95 % rel. Vochtigheid, Tu = 40 °C, geen condensatie
MTTF: 1.197 jaar
aan-/uitschakelspanning: 159 V / 99 V AC 145 V / 128 V DC
veiligheidsschakeling: Gelijkrichter
min. Schakelstroom: 500 µA
veiligheidsschakeling lastzijde: Vrijloopdiode
max. Schakelfrequentie (AC stuurspanning): 3
14 Hz draagrail: TS 35 brandbaarheidsklasse conform UL: V-0 vervuilingsgraad: 2 spanningssterkte stuurzijde - lastzijde: 2,5 kVeff striptlengte meetaansluiting: 8 mm klembereik, meetaansluiting: 1,5 mm² klembereik, min.: 0,14 mm² klembereik
, max.: 2,5 mm² kabeldoorsnede AWG, kabeldiameter AWG: AWG: AWG: AWG: Aansluitdiameter, AWG: AWG: 26 mm, AWG: AWG: AWG: AWG: AWG: AWG: AWG: AWG: AWG: 94 mm. 0,14 mm²
printplaat, eendraads, max.: 2,5 mm²
printplaat, fijndradig, min.: 0,14 mm² printplaat, fijndradig,
max.: 2,5 mm² printplaat, fijndradig, fijndradig, max.:
diameter van de kabel, fijndradig, min. (AWG): AWG 26
kabeldoorsnede, fijndradig, max. (AWG): AWG 14
kabeldoorsnede, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 0,14 mm²
kabeldoorsnede, fijndradig AEH met kunststof kraag DIN 1,5/4, max: 46228 mm² kabeldoorsnede, fijndradig AEH: 46228 mm DIN 0,14 mm DIN 1,5 mm² kabeldoorsnede, fijndradig AH: DIN 46228 mm, DIN-AH, DIN-AH
0,6 x 3,5 mm
max. Schakelfrequentie (DC-stuurspanning): 3 Hz
soort printplaat: Starre koperen geleiders, fijndradige kopergeleiders
spoelspanning vervangingsrelais in afwijking van de nominale stuurspanning: Ja
spoelspanning vervangingsrelais: 60 V DC

: Package

Soortnaam: Halfgeleiderrelais

Type: TOZ 230VUC 48VDC0,1A

Aansluiting: Spanveer

Regelspanning (min.): 230 V/DC
230 V/AC

Regelspanning (max.): 230 V/DC
230 V/AC

Stuurspanningsbereik: 230, 230 - 230, 230 V/DC, V/AC

Regelstroom (max.): 3.5 mA

Schakelspanning (min.): 0 V/DC

Schakelspanning (max.): 48 V/DC

Laadstroom (max.): 0.1 A

Max. schakelvermogen: 670 mW
0.81 VA

Uitgangsspanning (min.): 3 V/DC

Uitgangsspanning (max.): 48 V/DC

Uitgangsstroom (max.): 0.1 A

: 1x NO

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

: IP20

Breedte: 6.4 mm

Hoogte: 90.5 mm

Diepte: 87.8 mm

Gewicht: 30.4 g

Industrieverpakking: Ja

Continu stroom (max.): 0.1 A

Inhoud: 10 stuk(s)

Type: TOZ 230VUC 48VDC0,1A

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Regelspanning (max.)

Regelspanning (min.)

Weidmüller Halfgeleiderrelais 1127100000 0.1 A Schakelspanning (max.): 48 V/DC 10 stuk(s)

Artikelnummer:306915

Leverbaar vr. 4 dec.

Conrad Electronic

Dit product

230 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 276,86^*

Weidmüller Halfgeleiderrelais 1127030000 0.1 A Schakelspanning (max.): 48 V/DC 10 stuk(s)

Artikelnummer:306907

Leverbaar vr. 8 jan 2027

Conrad Electronic

5 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 309,92^*

Weidmüller Halfgeleiderrelais 1127040000 0.1 A Schakelspanning (max.): 48 V/DC 10 stuk(s)

Artikelnummer:306909

Leverbaar vr. 4 dec.

Conrad Electronic

12 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 309,92^*

Weidmüller Halfgeleiderrelais 1127050000 0.1 A Schakelspanning (max.): 48 V/DC 10 stuk(s)

Artikelnummer:306910

Leverbaar ma. 19 okt.

5 Set(s)Conrad Electronic

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 219,01^*

Weidmüller Halfgeleiderrelais 1127060000 0.1 A Schakelspanning (max.): 48 V/DC 10 stuk(s)

Artikelnummer:306911

Leverbaar vr. 4 dec.

Conrad Electronic

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 238,84^*

Weidmüller Halfgeleiderrelais 1127070000 0.1 A Schakelspanning (max.): 48 V/DC 10 stuk(s)

Artikelnummer:306912

Leverbaar vr. 4 dec.

Conrad Electronic

48 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 238,84^*

Weidmüller Halfgeleiderrelais 1127080000 0.1 A Schakelspanning (max.): 48 V/DC 10 stuk(s)

Artikelnummer:306913

Leverbaar vr. 4 dec.

Conrad Electronic

60 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 280,17^*

Weidmüller Halfgeleiderrelais 1127090000 0.1 A Schakelspanning (max.): 48 V/DC 10 stuk(s)

Artikelnummer:306914

Leverbaar vr. 8 jan 2027

Conrad Electronic

120 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 276,86^*

Weidmüller Halfgeleiderrelais 1127110000 0.1 A Schakelspanning (max.): 48 V/DC 10 stuk(s)

Artikelnummer:306917

Leverbaar vr. 8 jan 2027

Conrad Electronic

120 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 326,45^*

Weidmüller Halfgeleiderrelais 1127120000 0.1 A Schakelspanning (max.): 48 V/DC 10 stuk(s)

Artikelnummer:306918

Leverbaar vr. 4 dec.

Conrad Electronic

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 326,45^*

Documenten en downloads

Datablad

Datablad 306915 Weidmüller Halfgeleiderrelais 1127100000 0.1 A Schakelspanning (max.): 48 V/DC 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 306915 Weidmüller Halfgeleiderrelais 1127100000 0.1 A Schakelspanning (max.): 48 V/DC 10 stuk(s)

Omschrijving

Solid State-relais. TERMSERIES, nominale stuurspanning: 230 V UC ±10%, nominale schakelspanning: 3 V... 48 V DC, nominale schakelstroom: 100 mA, trekveeraansluiting. TERMSERIES Solid State-relais complete module 3...48 V DC 0,1 A uitgangsvarianten bestaande uit een solid state-relais en één voet, met AC-/DC-/UC-ingang met trekveeraansluiting met een breedte van 6,4 mm. Uitwerper met lichtgeleidingsgeometrie (statusweergave).
