Name: ABB 2CDL210001R1638 PS1/38/16H faserail 1-fasig, 38-pins, 16 mm2, met HK Phase busbar Grijs 16 mm² 80 A 1 stuk(s)
Brand: ABB
SKU: 2325480
Availability: BackOrder

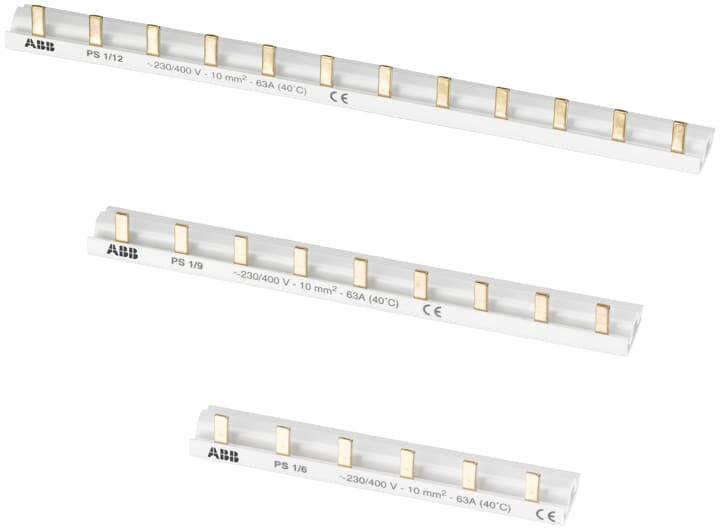

Drie witte ABB-stroomrails met gouden contactplaten, gemarkeerd met 'PS 1/12', 'PS 1/9' en 'PS 1/6', geschikt voor 230/400 V.

Soortnaam

Phase busbar

Kleur (specifiek)

Grijs

Doorsnede

16 mm²

Nominale stroom

80 A

Nominale stroom (afgerond)

80 A

Datasheet (PDF)

Leverbaar do. 29 okt.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 28,92 / Stuk)

€ 28,92

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal deeleenheden: -
Nominale korttijdstroomvastheid Icw: 25
Nominale stootspanning: 4.5
Geschikt voor aantal apparaten: 38
Geschikt voor apparaten met hulpschakelaar: Ja
Geschikt voor apparaten met N-geleider: nee
Geïsoleerd: Ja
Max. Nominale bedrijfsspanning UE: 690
Doorsnede: 16
Deelmaat: 17,5
Voorwaardelijke nominale kortsluitstroom IQ: 25
Nominale stroom IU: 80
Uitvoering van de elektrische aansluiting: pin
Aantal Polen: 38
Lengte: 995
Aantal fasen: 1

Soortnaam: Phase busbar

Kleur (specifiek): Grijs

Doorsnede: 16 mm²

Nominale stroom: 80 A

Nominale stroom (afgerond): 80 A

Inhoud: 1 stuk(s)

: 995 mm

: Grey

: TRUE

: 1

: 80 A

: 38

: 1003 m

: 25 kA

: 57

: 4.5 kV

: Pin

: 25 kA

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Doorsnede

ABB 2CDL010001R1057 PS1/57-S9 faserail 1-fasig, 57-pins, 10 mm2, voor S9 Phase busbar Grijs 10 mm² 63 A 1 stuk(s)

Artikelnummer:2324797

Leverbaar do. 29 okt.

Conrad Electronic

63 A

10 mm²

Stuk(s)

Min.: 1

Meervoud: 1

€ 24,79^*

ABB 2CDL010001R1637 PS1/37/16INZ faserail 37x1P, 16 mm2, pen, voor INZ Phase busbar 16 mm² 80 A 690 V 1 stuk(s)

Artikelnummer:2328365

Leverbaar wo. 21 okt.

4 Stuk(s)Conrad Electronic

80 A

16 mm²

Stuk(s)

Min.: 1

Meervoud: 1

€ 21,48^*

ABB 2CDL010007R1603 PS 1/3/16 limitor TNC faserail 1-pH., 16 mm2, voor limitor TNC-net Phase busbar 16 mm² 80 A 690 1 stuk(s)

Artikelnummer:2324798

Leverbaar do. 29 okt.

Conrad Electronic

80 A

16 mm²

Stuk(s)

Min.: 1

Meervoud: 1

€ 6,19^*

ABB 2CDL010011R1057 PS1/57N-S9 faserail 1-ph, 57pins, 10 mm2, N/blauw, voor S9 Phase busbar Bont 10 mm² 63 A 1 stuk(s)

Artikelnummer:2329893

Leverbaar do. 29 okt.

Conrad Electronic

63 A

10 mm²

Stuk(s)

Min.: 1

Meervoud: 1

€ 20,65^*

ABB 2CDL010017R1604 PS 1/4/16 limitor TT faserail 1-pH., 16 mm2, voor limitor TT-net Phase busbar 16 mm² 80 A 690 V 1 stuk(s)

Artikelnummer:2325205

Leverbaar do. 29 okt.

Conrad Electronic

80 A

16 mm²

Stuk(s)

Min.: 1

Meervoud: 1

€ 9,91^*

ABB 2CDL010101R1639 PS 1/39/16 ILTS-E faserail 1-pH., 39 pins, 16 mm2, voor ILTS-E Phase busbar 16 mm² 80 A 690 1 stuk(s)

Artikelnummer:2324799

Leverbaar do. 29 okt.

Conrad Electronic

80 A

16 mm²

Stuk(s)

Min.: 1

Meervoud: 1

€ 36,36^*

ABB 2CDL010101R3039 PS 1/39/30 ILTS-E faserail 1-pH., 39 pins, 30 mm2, voor ILTS-E Phase busbar 30 mm² 120 A 690 V 1 stuk(s)

Artikelnummer:2327374

Leverbaar do. 29 okt.

Conrad Electronic

120 A

30 mm²

Stuk(s)

Min.: 1

Meervoud: 1

€ 61,15^*

ABB 2CDL030001R1639 PS3/39/16INZ faserail 13x3P, 16mm2, pen, voor INZ Phase busbar 16 mm² 80 A 690 V 1 stuk(s)

Artikelnummer:2329524

Leverbaar do. 29 okt.

Conrad Electronic

80 A

16 mm²

Stuk(s)

Min.: 1

Meervoud: 1

€ 51,23^*

ABB 2CDL030101R1639 PS 3/39/16 ILTS-E faserail 3-pH., 39 pins, 16 mm2, voor ILTS-E Phase busbar 16 mm² 80 A 690 V 1 stuk(s)

Artikelnummer:2326596

Leverbaar do. 29 okt.

Conrad Electronic

80 A

16 mm²

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

ABB 2CDL030101R3039 PS 3/39/30 ILTS-E faserail 3-pH., 39 pins, 30 mm2, voor ILTS-E Phase busbar 30 mm² 120 A 690 V 1 stuk(s)

Artikelnummer:2329220

Leverbaar do. 29 okt.

Conrad Electronic

120 A

30 mm²

Stuk(s)

Min.: 1

Meervoud: 1

€ 123,96^*

Documenten en downloads

Datablad

Datablad 2325480 ABB 2CDL210001R1638 PS1/38/16H faserail 1-fasig, 38-pins, 16 mm2, met HK Phase busbar Grijs 16 mm² 80 A 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2325480 ABB 2CDL210001R1638 PS1/38/16H faserail 1-fasig, 38-pins, 16 mm2, met HK Phase busbar Grijs 16 mm² 80 A 1 stuk(s)

Omschrijving

ABB-faserails maken veilige en economische dwarsbedrading van beveiligingsautomaten, aardlekschakelaars en andere modulaire installatieapparatuur mogelijk. Voor een correcte faserailselectie moet het volgende in acht worden genomen: Klemtype (dubbele klem of kooiklem), aantal Polen van de apparaten (1, 2, 3, 4, 1+N of 3+N), Apparaattype (zekeringautomaten, aardlekschakelaars of modulaire installatiemachines), combinaties van de verschillende typen apparaten, gebruik van zekeringautomaten met rechts- en ondergemonteerde hulpschakelaars, faseaansluiteenheid (stroombelastbaarheid), aantal modules (keuze uit standaard faserails of kortbare faserails)
