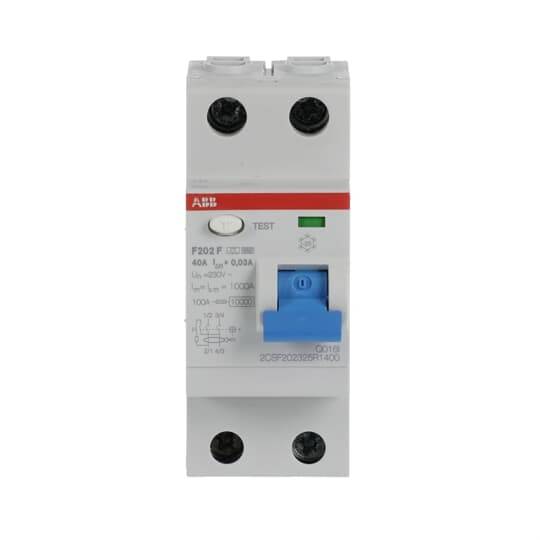

ABB 2CSF202325R1400 F202F-40/0,03 Aardlekschakelaar Voor mengfrequenties F 40 A 0.03 A 230 V
Soortnaam
Aardlekschakelaar
Aantal polen
2
Uitschakelkarakteristiek
F
Meting differentiaal stroom
0.03 A
Nominale stroom (afgerond)
40 A
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Technische specificaties
- Soortnaam
Aardlekschakelaar
- Aantal polen
2
- Uitschakelkarakteristiek
F
- Meting differentiaal stroom
0.03 A
- Nominale stroom
40 A
- Nominale stroom (afgerond)
40 A
- Uitvoering
Voor mengfrequenties
- Inhoud
1 stuk(s)
- Nominale spanning
230 V
DIN rail
AC
69 mm
40 A
230 V
500 V
2
0.03 A
F
FALSE
1 kA
4 kA
2
2
TRUE
FALSE
Other
IP2X
25-25 mm²
0-25 mm²
TRUE
TRUE
4 kV
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3118871 ABB 2CSF202325R1400 F202F-40/0,03 Aardlekschakelaar Voor mengfrequenties F 40 A 0.03 A 230 V
Omschrijving
ABB Stotz S&J FI-Schutzschalter F202F-40/0,03
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:FI-Schutzschalter 2p,Type F, 40A, 30mATyp:F202F-40/0,03Polzahl:2Bemessungsspannung:230 VBemessungsstrom:40 ABemessungsfehlerstrom:0,03 ABemessungsisolationsspannung Ui:500 VBemessungsstoßspannungsfestigkeit Uimp:4 kVMontageart:DIN-SchieneFehlerstrom-Typ:FSelektiver-Typ:neinKurzzeitverzögerter Typ:jaKurzschlussfestigkeit (Icw):1 kAStoßstromfestigkeit:4 kASpannungsart:ACMit Verriegelungsvorrichtung:jaFrequenz:sonstigeZusatzeinrichtungen möglich:jaSchutzart (IP):IP20Breite in Teilungseinheiten:2Einbautiefe:69 mmUmgebungstemperatur während des Betriebs:-25..55 °CVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt mehrdrähtig:0..25 mm²Anschließbarer Leiterquerschnitt eindrähtig:25 mm²Explosionsgeschützt:nein
ABB Stotz S&J FI-Schutzschalter F202F-40/0,03: weitere Details
Fehlerstrom-Schutzschalter (RCCBs) Typ F (mischfrequenzsensitiv) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Branden gemäß DIN VDE 0100-410 und DIN VDE 0100-530.
Die Fehlerstrom-Schutzschalter der Baureihe F200 F gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 10 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA).
Sie erfüllen die Produktnormen für RCDs Typ A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und für Typ F DIN EN 62423 (VDE 0664-40).
Einsatzgebiete sind Haushalts-, Gewerbe und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen.
Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 µs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung. Die F200 F sind mischfrequenzsensitiv speziell für einphasige elektronische Verbraucher mit Frequenzumrichtern, mit einen Frequenzbereich von 1 - 1.000 Hz zur Erfassung des Fehlerstroms. EAN: 8012542992837
Geliefert wird: ABB Stotz S&J FI-Schutzschalter 2p,Type F, 40A, 30mA F202F-40/0,03, Verpackungseinheit: 1 Stk., EAN: 8012542992837
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:FI-Schutzschalter 2p,Type F, 40A, 30mATyp:F202F-40/0,03Polzahl:2Bemessungsspannung:230 VBemessungsstrom:40 ABemessungsfehlerstrom:0,03 ABemessungsisolationsspannung Ui:500 VBemessungsstoßspannungsfestigkeit Uimp:4 kVMontageart:DIN-SchieneFehlerstrom-Typ:FSelektiver-Typ:neinKurzzeitverzögerter Typ:jaKurzschlussfestigkeit (Icw):1 kAStoßstromfestigkeit:4 kASpannungsart:ACMit Verriegelungsvorrichtung:jaFrequenz:sonstigeZusatzeinrichtungen möglich:jaSchutzart (IP):IP20Breite in Teilungseinheiten:2Einbautiefe:69 mmUmgebungstemperatur während des Betriebs:-25..55 °CVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt mehrdrähtig:0..25 mm²Anschließbarer Leiterquerschnitt eindrähtig:25 mm²Explosionsgeschützt:nein
ABB Stotz S&J FI-Schutzschalter F202F-40/0,03: weitere Details
Fehlerstrom-Schutzschalter (RCCBs) Typ F (mischfrequenzsensitiv) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Branden gemäß DIN VDE 0100-410 und DIN VDE 0100-530.
Die Fehlerstrom-Schutzschalter der Baureihe F200 F gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 10 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA).
Sie erfüllen die Produktnormen für RCDs Typ A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und für Typ F DIN EN 62423 (VDE 0664-40).
Einsatzgebiete sind Haushalts-, Gewerbe und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen.
Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 µs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung. Die F200 F sind mischfrequenzsensitiv speziell für einphasige elektronische Verbraucher mit Frequenzumrichtern, mit einen Frequenzbereich von 1 - 1.000 Hz zur Erfassung des Fehlerstroms. EAN: 8012542992837
Geliefert wird: ABB Stotz S&J FI-Schutzschalter 2p,Type F, 40A, 30mA F202F-40/0,03, Verpackungseinheit: 1 Stk., EAN: 8012542992837
