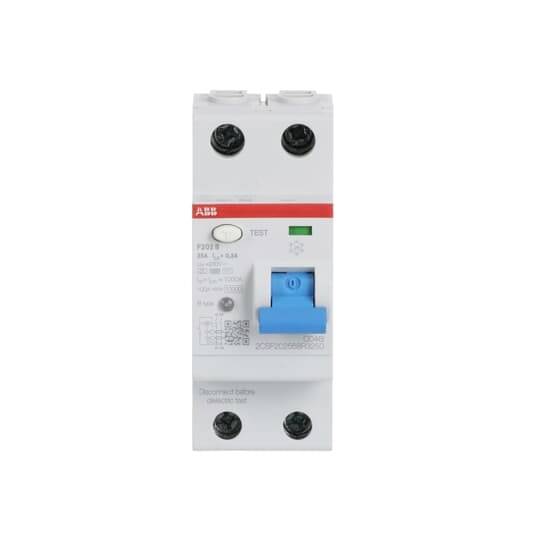

ABB 2CSF202568R3250 F202B-25/0,3 Aardlekschakelaar Aardlekschakelaar voor AC/DC B 25 A 0.3 A 230 V
Soortnaam
Aardlekschakelaar
Aantal polen
2
Uitschakelkarakteristiek
B
Meting differentiaal stroom
0.3 A
Nominale stroom (afgerond)
25 A
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Technische specificaties
- Soortnaam
Aardlekschakelaar
- Aantal polen
2
- Uitschakelkarakteristiek
B
- Meting differentiaal stroom
0.3 A
- Nominale stroom
25 A
- Nominale stroom (afgerond)
25 A
- Uitvoering
Aardlekschakelaar voor AC/DC
- Uitschakelvermogen
3 kA
- Inhoud
1 stuk(s)
- Nominale spanning
230 V
DIN rail
AC
69 mm
25 A
230 V
440 V
2
B
FALSE
3 kA
3
2
FALSE
FALSE
Other
IPX4
1-25 mm²
FALSE
TRUE
4 kV
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3118879 ABB 2CSF202568R3250 F202B-25/0,3 Aardlekschakelaar Aardlekschakelaar voor AC/DC B 25 A 0.3 A 230 V
Omschrijving
ABB Stotz S&J FI-Schutzschalter F202B-25/0,3-2TE
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:FI-Schutzschalter TypB 2P,25A,300mATyp:F202B-25/0,3-2TEPolzahl:2Bemessungsspannung:230 VBemessungsstrom:25 ABemessungsfehlerstrom:0,3 ABemessungsisolationsspannung Ui:440 VBemessungsstoßspannungsfestigkeit Uimp:4 kVVerlustleistung:1,6 WMontageart:DIN-SchieneFehlerstrom-Typ:BSelektiver-Typ:neinKurzzeitverzögerter Typ:neinStoßstromfestigkeit:3 kASpannungsart:ACMit Verriegelungsvorrichtung:neinFrequenz:sonstigeZusatzeinrichtungen möglich:jaSchutzart (IP):IP20Breite in Teilungseinheiten:2Einbautiefe:69 mmUmgebungstemperatur während des Betriebs:-25..70 °CVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt eindrähtig:1..25 mm²Explosionsgeschützt:nein
ABB Stotz S&J FI-Schutzschalter F202B-25/0,3-2TE: weitere Details
F200 Typ B für glatte Gleichfehlerströme und Betriebssicherheit
allstromsensitiv, 10 ms kurzzeitverzögert, stoßstromfest 3 kA (5 kA selektive Ausführung)
Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die Fehlerstrom-Schutzschalter der Baureihe F200 B gewährleisten Schutz bei sinusförmigen Wechselströmen, pulsierenden Strömen und glatten Gleichfehlerströmen gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen für Typ A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und Typ B DIN EN 62423 (VDE 0664-40).
Einsatzgebiete sind in Haushalt, Gewerbe- oder Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Die RCCB Typ B eignen sich für nicht-lineare Schaltungen, die Fehlerströme mit glatten Gleichfehlerströmen und mit unterschiedlichsten (Hoch-/)Frequenzen generieren können. Diese Komponenten befinden sich in elektronischen Betriebsmitteln wie Frequenzumrichtern. Die RCCB Typ B haben einen Frequenzbereich von 0...2 kHz zur Erfassung des Fehlerstroms und bieten eine hohe Anlagenverfügbarkeit. EAN: 8012542341659
Geliefert wird: ABB Stotz S&J FI-Schutzschalter TypB 2P,25A,300mA F202B-25/0,3-2TE, Verpackungseinheit: 1 Stk., EAN: 8012542341659
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:FI-Schutzschalter TypB 2P,25A,300mATyp:F202B-25/0,3-2TEPolzahl:2Bemessungsspannung:230 VBemessungsstrom:25 ABemessungsfehlerstrom:0,3 ABemessungsisolationsspannung Ui:440 VBemessungsstoßspannungsfestigkeit Uimp:4 kVVerlustleistung:1,6 WMontageart:DIN-SchieneFehlerstrom-Typ:BSelektiver-Typ:neinKurzzeitverzögerter Typ:neinStoßstromfestigkeit:3 kASpannungsart:ACMit Verriegelungsvorrichtung:neinFrequenz:sonstigeZusatzeinrichtungen möglich:jaSchutzart (IP):IP20Breite in Teilungseinheiten:2Einbautiefe:69 mmUmgebungstemperatur während des Betriebs:-25..70 °CVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt eindrähtig:1..25 mm²Explosionsgeschützt:nein
ABB Stotz S&J FI-Schutzschalter F202B-25/0,3-2TE: weitere Details
F200 Typ B für glatte Gleichfehlerströme und Betriebssicherheit
allstromsensitiv, 10 ms kurzzeitverzögert, stoßstromfest 3 kA (5 kA selektive Ausführung)
Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die Fehlerstrom-Schutzschalter der Baureihe F200 B gewährleisten Schutz bei sinusförmigen Wechselströmen, pulsierenden Strömen und glatten Gleichfehlerströmen gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen für Typ A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und Typ B DIN EN 62423 (VDE 0664-40).
Einsatzgebiete sind in Haushalt, Gewerbe- oder Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Die RCCB Typ B eignen sich für nicht-lineare Schaltungen, die Fehlerströme mit glatten Gleichfehlerströmen und mit unterschiedlichsten (Hoch-/)Frequenzen generieren können. Diese Komponenten befinden sich in elektronischen Betriebsmitteln wie Frequenzumrichtern. Die RCCB Typ B haben einen Frequenzbereich von 0...2 kHz zur Erfassung des Fehlerstroms und bieten eine hohe Anlagenverfügbarkeit. EAN: 8012542341659
Geliefert wird: ABB Stotz S&J FI-Schutzschalter TypB 2P,25A,300mA F202B-25/0,3-2TE, Verpackungseinheit: 1 Stk., EAN: 8012542341659
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
