Name: Anybus AB7646 Interfaceconverter Gateway, Profibus, Profinet 24 V/DC 1 stuk(s)
Brand: Anybus
SKU: 2813550
Availability: BackOrder

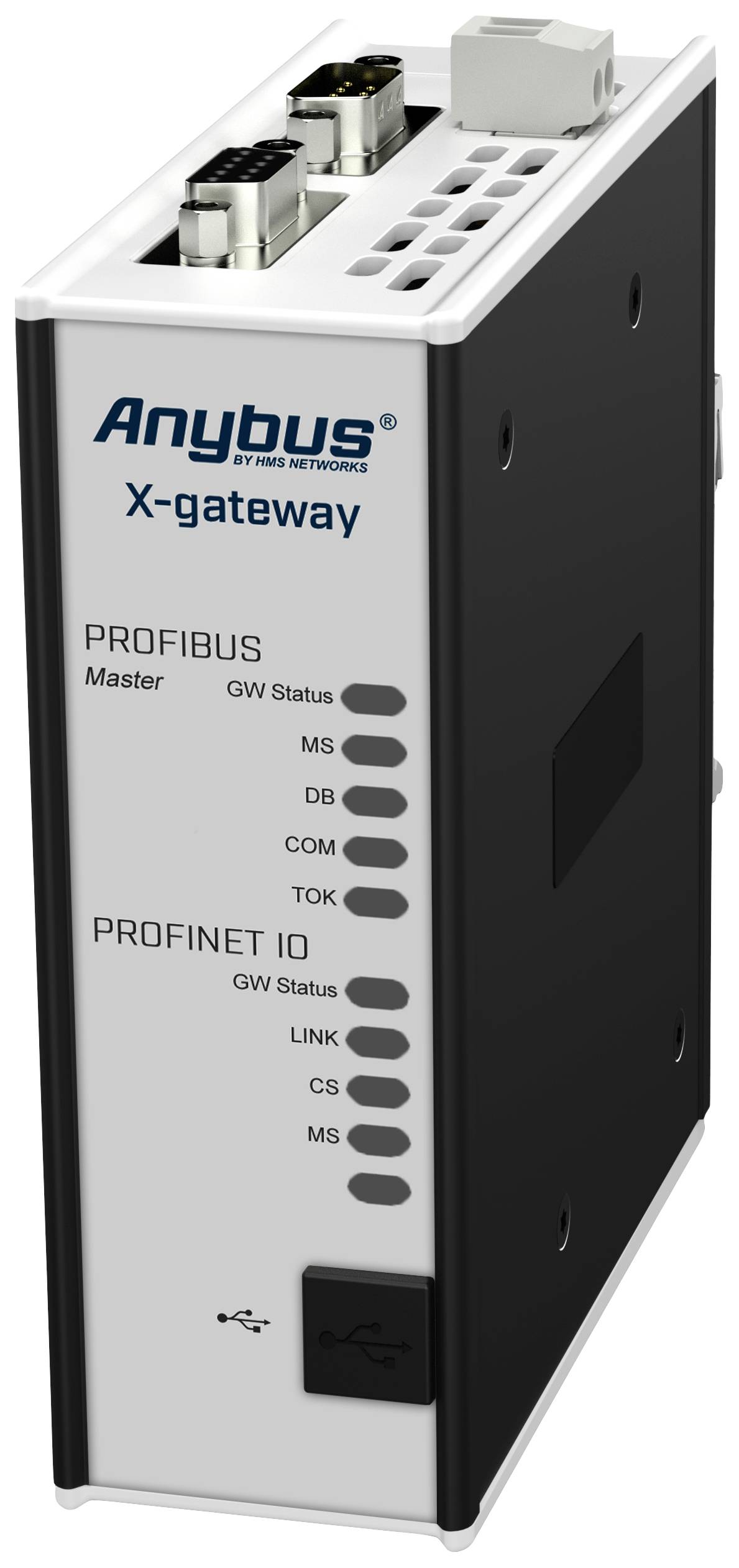

Een Anybus X-Gateway voor de integratie van PROFIBUS- en PROFINET-netwerken. Toont status-LED's en aansluitingen voor industriële communicatie.

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 9 nov.

Aantal

Stuk(s)

Totaal (€ 974,38 / Stuk)

€ 974,38

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Anybus X-gateway – Profibus-master – Profinet IO-apparaat

Snelle uitwisseling van cyclische I/O-gegevens tussen een Profibus- en een Profinet-IO-netwerk (10 - 15 ms)
Compatibel met PLC's van toonaangevende fabrikanten
Mogelijkheid om eigen webpagina's bijv. voor diagnosedoeleinden vorm te geven
Voor diagnosedoeleinden kan aan de I/O-gegevens controle- en statusinformatie worden toegevoegd
Robuuste stand-alone behuizing voor gebruik in ruwe industriële omgevingen

Technische specificaties

Afmetingen (l x b x h): 114 x 44 x 127 mm
Gewicht: 400 g
Opslagtemperatuur: -40 tot +85 °C
Materiaal behuizing: aluminium en kunststof
Galvanische scheiding: JA, aan beide bus-/ethernet-zijden
Beschermingsklasse: IP20, NEMA-rating 1
Montage: DIN-rail (EN 50022 standaard)
I/O-configuratie via USB-poort en de software "Anybus Configuration Manager"
Certificeringen: CE, UL, ATEX/Haz.Loc, RoHS

Soortnaam: Interfaceconverter

Interfaces: Gateway
Profibus
Profinet

Type: AB7646

Voedingsspanning: 24 V/DC

Max. bedrijfstemperatuur: 65 °C

Min. bedrijfstemperatuur: -25 °C

Voedingsspanning: 24 V DC +/- 20% via 2-polige 5,08 mm Phoenix schroefklemaansluiting

Bedrijfstemperatuurbereik: -25 tot 65 °C

Afm.: (b x h) 114 mm x 127 mm

Stroomverbruik (max.): 400 mA

Hoogte: 127 mm

Breedte: 114 mm

Fabrikantnr.: AB7646

Uitvoering: Gateway Profibus master – Profinet IO-apparaat

Stroomverbruik: 200 mA

Verpakking: Verpakking zonder plastic

Documenten en downloads

Datablad

Datablad 2813550 Anybus AB7646 Interfaceconverter Gateway, Profibus, Profinet 24 V/DC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2813550 Anybus AB7646 Interfaceconverter Gateway, Profibus, Profinet 24 V/DC 1 stuk(s)

Omschrijving

De Anybus X-gateway verbindt een Profibus-netwerk met een Profinet IO-netwerk en maakt zo een naadloze informatiestroom mogelijk tussen beide netwerken.

Snelle I/O-gegevensoverdracht tussen twee netwerken
De X-gateway is in de eerste plaats bedoeld voor de overdracht van cyclische I/O-gegevens tussen de beide netwerken en ontlast zo de PLC van extra taken. De gateway is een master in het Profibus-netwerk en een apparaat in het Profinet IO-netwerk. De gegevensoverdracht is transparant en er kunnen tot 512 byte I/O-gegevens in beide richtingen worden overgedragen.

Eenvoudige inbedrijfstelling - geen programmering nodig
De verbinding tussen de beide netwerken wordt met de software "Anybus Configuration Manager" geconfigureerd. Hiervoor is geen programmeerkennis nodig. Af fabriek is de over te brengen hoeveelheid I/O-gegevens vooraf ingesteld op 20 bytes.
