Name: BALLUFF BOS 12M-PSV-RF10-S4 BOS01UN Verlichtingstoets 1 stuk(s)
Brand: BALLUFF
SKU: 3418398
Availability: BackOrder

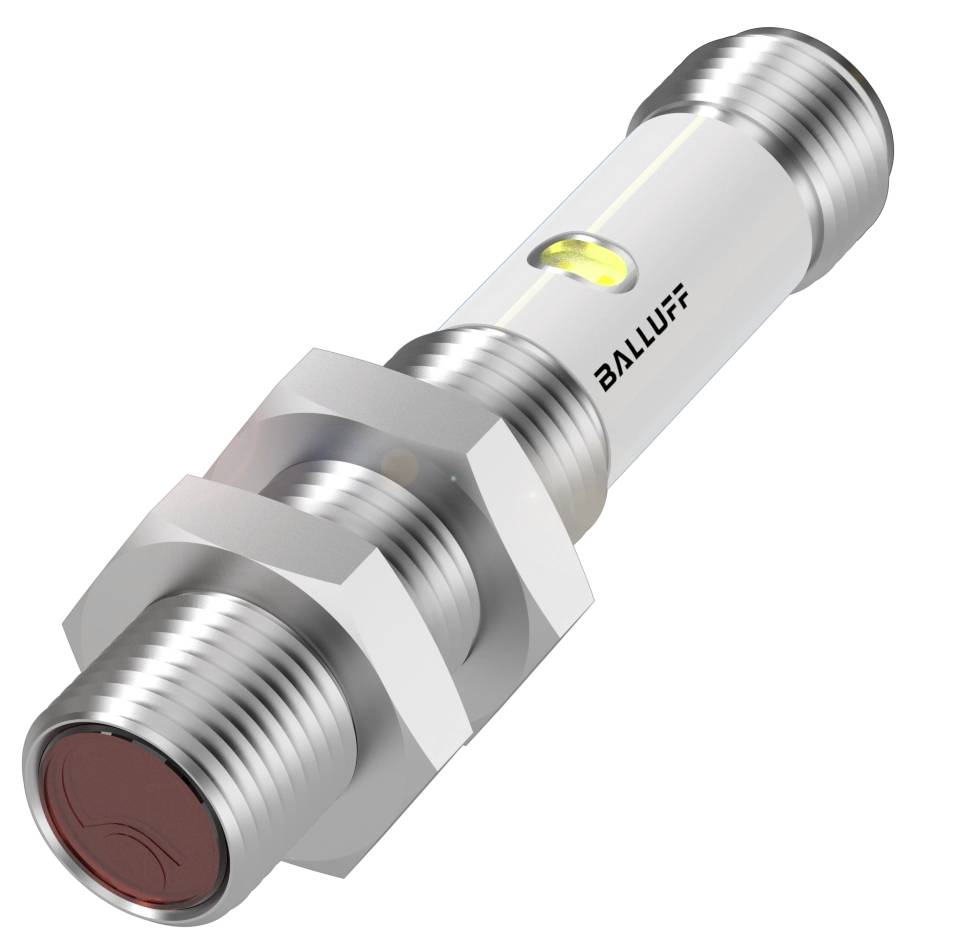

Een cilindrische naderingssensor met metalen behuizing en rood sensoreinde, gemarkeerd met 'Balluff', signaleert aanwezigheid.

Afbeelding vergelijkbaar

Soortnaam

Verlichtingstoets

Aansluiting

M12, 4-polig

Type

BOS 12M-PSV-RF10-S4

Voedingsspanning

24 V/DC

Contactsoort

2x NO

Datasheet (PDF)

Leverbaar do. 19 nov.

Aantal

Stuk(s)

Totaal (€ 136,36 / Stuk)

€ 136,36

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Balluff BOS01UN cilindrische lichtsensor met M12-schroefdraad en verschillende lichtsoorten

Afmetingen: Ø 12 x 60 mm
Serie 12M
Interface: 2x PNP NO-contact
Werkingsprincipe: Opto-elektronische sensor
Werkingsprincipe optisch: Lichtsensor, triangulatie

Technische specificaties

Belangrijkste kenmerken:Afmeting: Ø 12 x 60 mm
Actief oppervlak, materiaal: PMMA
Aansluiting: Connector, M12x1-stekker, 4-polig
Serie 12M
Bedrijfsspanning Ub: 10...30 VDC
Werkingsprincipe: Opto-elektronische sensor
Werkingsprincipe optisch: Lichtsensor, triangulatie
Materiaal behuizing: Messing, vernikkeld
Soort licht: LED rood licht
Grootte lichtvlek: Ø 2 mm bij 25 mm
Optische bijzonderheid: Vaste scherpstelling
Vaste achtergrondverbling
Bereik: 1...25 mm
Interface: 2x PNP NO-contact
Straalkarakteristiek: Focus typisch bij 25 mm
Extra kenmerken:
Werkingsprincipe: Opto-elektronische sensor
Afmetingen: Ø 12 x 60 mm
Bevestiging: Moer M12x1
Nominale bedrijfsspanning UE DC: 24 V.
Nominale bedrijfsstroom [Ie]: 100 mA
Bedrijfsspanning Ub: 10...30 VDC
Gebruikscategorie: DC-13
Belastcapaciteit max. bij UE: 0,2 μF
Restrimpel max. (% van UE): 15%
Schakelfrequentie: 1000 Hz
Aansluiting: Connector, M12x1-stekker, 4-|polig
Kortsluitingsbeveiliging: ja
Beveiligd tegen verkeerde polariteit: Ja
Hysterese H max. (% van SR): 1,0%
Nominale schakelafstand SN: 25 mm
Temperatuurafwijking max. (% van SR): 5%
Herhalingsnauwkeurigheid max. (% van SR): 1,0%
MTTF (40 °C): 1561 A.
Actief oppervlak, materiaal: PMMA
Schakeluitgang: 2x PNP NO-contact
Materiaal behuizing: Messing, vernikkeld
En 60068-2-27, schok: Sinus, 100 gn, 2 ms, 3x8000|sinus, 30 gn, 11 ms, 3x6
En 60068-2-6, vibratie: 10...55 Hz, amplitude 1 mm, 3x30|min|10...2000 Hz, amplitude 1 mm, 30|gn, 3x5 h
Veiligheidsklasse: IP67
Omgevingstemperatuur: -5...60 °C.
Verontreinigingsgraad: 3
Afwijking afstand 18% max. (% van SR): 1%
Bereik: 1...25 mm
Aanhaalmoment max.: 7 Nm|15 Nm
Contacten, oppervlaktebescherming: Verguld
Oppervlaktebescherming: Vernikkeld
Serie 12M
Vorm: Cilinder|optiek recht
Weergave: LED groen: Bedrijfsspanning|fout - LED groen, knippert|grensbereik - LED geel, knippert|LED geel: Lichtontvangst
Insteller: nee
Uitschakelkabel toff max.: 0,5 ms
Inschakelkabel geluid max.: 0,5 ms
Nullaststroom IO max. bij UE: 20 mA
Spanningsval ud max. bij IE: 1,5 V.
Extern licht max.: 50.000 lux
Werkingsprincipe optisch: Lichtsensor, triangulatie
Soort licht: LED rood licht
Grootte lichtvlek: Ø 2 mm bij 25 mm
Optische bijzonderheid: Vaste scherpstelling|vaste achtergrondbelichting
Schakelfunctie optisch: Lichtschakelend
Straalkarakteristiek: Focus typisch bij 25 mm
Golflengte: 650 nm
LED-groep conform IEC 62471: Vrije groep
Kleinste onderdeel type: Ø 0,05 mm draad
Afwijking 6% max. (% van SR): 5,0%
Schakelfunctie, extra uitgang: NO
Extra uitgang: Stabiliteitsuitgang PNP

Soortnaam: Verlichtingstoets

Type: BOS 12M-PSV-RF10-S4

Voedingsspanning: 24 V/DC

: 2x NO

Schakelfrequentie: 1000 Hz

Aansluiting: M12, 4-polig

Grootte: M12

Materiaal (behuizing): Messing (vernikkeld)

Materiaaleigenschap: Vernikkeld

Type zender: LED rood

Golflengte: 650 nm

: 25 mm

Kenmerken: Met achtergrond

: IP67

Inhoud: 1 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3418398 BALLUFF BOS 12M-PSV-RF10-S4 BOS01UN Verlichtingstoets 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3418398 BALLUFF BOS 12M-PSV-RF10-S4 BOS01UN Verlichtingstoets 1 stuk(s)

Omschrijving

Lichtknoppen met achtergrondverbling garanderen een betrouwbare herkenning onafhankelijk van oppervlak, kleur en materiaal. Uw tastmethode is ook bij verschillende remissiegraden vrijwel constant. Opto-elektronische sensor, vaste focusseringFeste achtergronduitschakeling, aansluitmethode=connector, schakeluitgang=2x PNP-NO-NO-NO, bereik max.=25 mm

De teksten voor dit artikel zijn automatisch vertaald.
