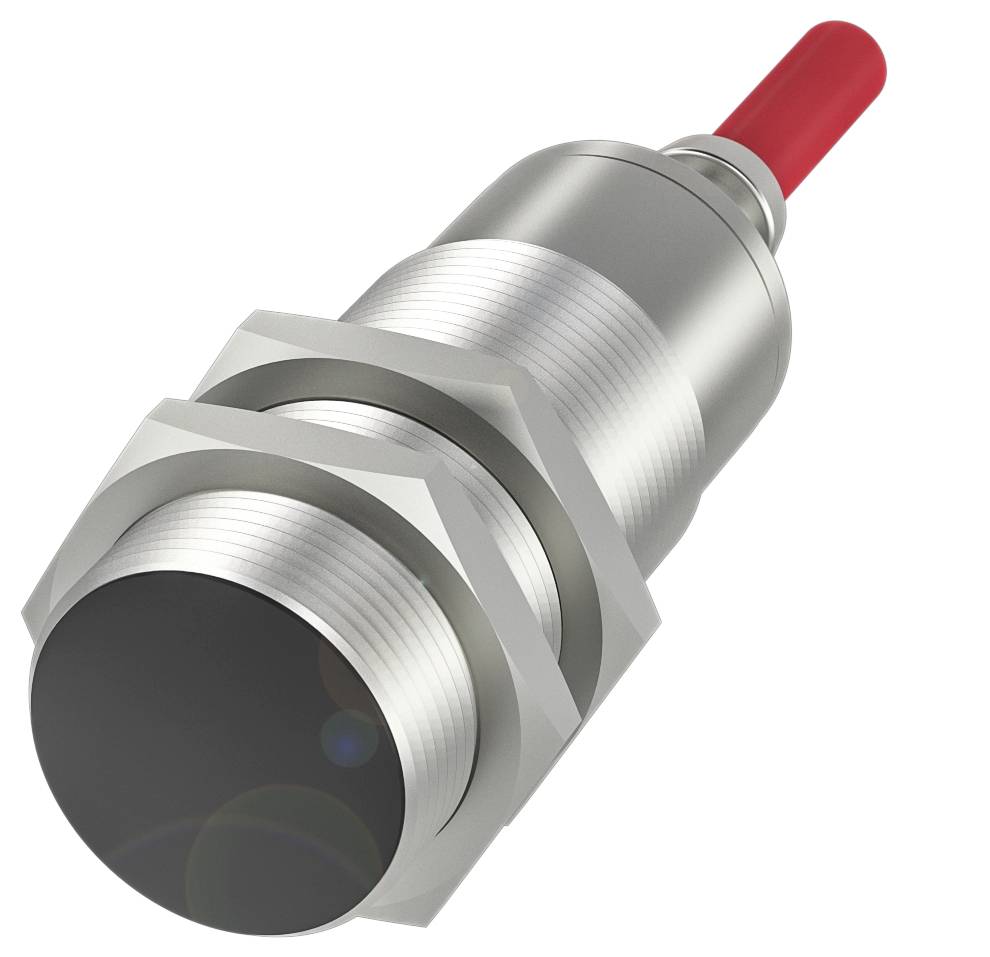

Name: BALLUFF Inductieve sensor Inductief BES02H7 BES02H7 M30 Vlak PNP (Ø x h) 30 mm x 91.5 m
Brand: BALLUFF
SKU: 3416870
Availability: BackOrder

Highlights & Details

Balluff BES02H7 cilindrische uitvoering voor temperatuurbestendige toepassingen

Afmetingen: Ø 30 x 91,5 mm
Model: M30x1.5
Inbouw: compact
Bereik: 10 mm
Schakeluitgang: PNP NO-contact/NC-contact

Technische specificaties

Belangrijkste kenmerken:Afmeting: Ø 30 x 91,5 mm
Actief oppervlak, materiaal: PBT
Aansluiting: Kabel, 5,00 m, siliconen
Model: M30x1.5
Bedrijfsspanning Ub: 10...30 VDC
Inbouw: compact
Materiaal behuizing: Messing, vernikkeld
Bereik: 10 mm
Schakeluitgang: PNP NO-contact/NC-contact
Schakelfrequentie: 300 Hz
Veiligheidsklasse: IP67
Omgevingstemperatuur: -25...120 °C.
Extra kenmerken:
Afmetingen: Ø 30 x 91,5 mm
Bedrijfsspanningsweergave: nee
Functieweergave: nee
Uitgangsweerstand Ra: 6,2 kOhm + D/10.0 kOhm + D
Nominale bedrijfsspanning UE DC: 24 V.
Nominale bedrijfsstroom [Ie]: 400 mA
Nominale isolatiespanning Ui: 75 V DC
Nominale kortsluitstroom: 100 A.
Stand-by kabel tv max.: 10 ms
Bedrijfsspanning Ub: 10...30 VDC
Gebruikscategorie: DC-13
Kleinste bedrijfsstroom in: 0 mA
Belastcapaciteit max. bij UE: 0,15 μF
Nullaststroom IO max., gedempt: 15 mA
Nullaststroom IO max., ongedempt: 15 mA
Reststroom lr max.: 80 μA
Restrimpel max. (% van UE): 15%
Schakelfrequentie: 300 Hz
Spanningsval statisch max.: 1,5 V.
Kortsluitbeveiliging: nee
Beveiligd tegen verkeerde polariteit: Ja
Verwisselmogelijkheid beschermd: Ja
Beveiligde schakelafstand SA: 8 mm
Hysterese H max. (% van SR): 15,0%
Nominale schakelafstand SN: 10 mm
Realschakelafstand SR: 10 mm
Realschakelafstand SR, tolerantie: ±10%
Temperatuurafwijking max. (% van SR): 5%
Herhalingsnauwkeurigheid max. (% van SR): 5,0%
MTTF (40 °C): 1255 A.
Actief oppervlak, materiaal: PBT
Aandraaimoment 70 Nm
Formaat: M30x1.5
Bevestigingslengte: 53.00 mm
Inbouw: Inbouwbaar
Schakeluitgang: PNP NO-contact/NC-contact
Aansluitmethode: Kabel, 5,00 m, siliconen
Kabeldiameter D: 8.00 mm
Kabellengte L: 5 m.
Materiaal behuizing: Messing, vernikkeld
Mantelmateriaal: Siliconen
En 60068-2-27, shock: Halve sinus, 30 gn, 11 ms
En 60068-2-6, vibratie: 55 Hz, amplitude 1 mm, 3x30 min.
Beschermingsklasse IP67, IP60 aan de kabeluitgang
Omgevingstemperatuur: -25...120 °C.
Verontreinigingsgraad: 3
Aantal geleiders: 4
Leidingdoorsnede 0.75 mm²
Afwijking van het basistype: Ta, kabel

Soortnaam: Inductieve sensor

Type: BES02H7

Min. voedingsspanning: 10.0 V

Max. voedingsspanning: 30.0 V

Voedingsspanning: 10.0 - 30.0 V

: 1 PNP

Schakelafstand (max.): 8 mm

Uitgangen: PNP

Materiaal (behuizing): Messing

Uitvoering: Inductief

Materiaaleigenschap: Vernikkeld

Type inbouw: Vlak

Grootte: M30

Aansluiting: Kabel

Kabellengte: 5.00 m

Min. temperatuur: -25 °C

Max. temperatuur: 120 °C

: IP67

: 91.50 mm

Hoogte: 91.5 m

Diameter: 30 mm

Afm.: (Ø x h) 30 mm x 91.5 m

Inhoud: 1 stuk(s)

Nominale spanning: 24 V

Schakelfrequentie: 300 Hz

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3416870 BALLUFF Inductieve sensor Inductief BES02H7 BES02H7 M30 Vlak PNP (Ø x h) 30 mm x 91.5 m

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3416870 BALLUFF Inductieve sensor Inductief BES02H7 BES02H7 M30 Vlak PNP (Ø x h) 30 mm x 91.5 m

Omschrijving

Onze temperatuurbestendige inductieve sensoren BES verwerken ultrahoge temperatuurbereiken tot 230 °C. Afhankelijk van de variant is naast de behuizing ook de kabelconstructie voor hogere temperaturen ontworpen. Uw elektronica is volledig geïntegreerd of kan gemakkelijk met bijpassende accessoires worden verbonden. Door verschillende bouwvormen kunt u onze ultrahoge temperatuurbestendige inductieve sensoren in verschillende situaties gemakkelijk integreren en zo ook ruimtebeperkingen optimaal oplossen. Sommige varianten zijn bovendien ook als hoogdruksensoren verkrijgbaar. Dit vergroot het toepassingsgebied aanzienlijk. Afmeting = Ø 30 x 91,5 mm, model = M30x1,5, inbouw = vlak, bereik = 10 mm, schakeluitgang = PNP NO NO NO NO/NC NO NO NO NO, schakelfrequentie = 300 Hz, behuizingsmateriaal = messing, vernikkeld, actief oppervlak, materiaal = PBT, aansluiting = kabel, 5,00 m, siliconen, bedrijfsspanning Ub = 10...30 VDC, omgevingstemperatuur = -25...120 °C, beschermingsklasse = IP67, goedkeuring/conformiteit = CE CE, UKCA, WEEE

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Onze temperatuurbestendige inductieve sensoren BES verwerken ultrahoge temperatuurbereiken tot 230 °C. Afhankelijk van de variant is naast de behuizing ook de kabelconstructie voor hogere temperaturen ontworpen. Uw elektronica is volledig geïntegreerd of kan gemakkelijk met bijpassende accessoires worden verbonden. Door verschillende bouwvormen kunt u onze ultrahoge temperatuurbestendige inductieve sensoren in verschillende situaties gemakkelijk integreren en zo ook ruimtebeperkingen optimaal oplossen. Sommige varianten zijn bovendien ook als hoogdruksensoren verkrijgbaar. Dit vergroot het toepassingsgebied aanzienlijk. Afmeting = Ø 30 x 91,5 mm, model = M30x1,5, inbouw = vlak, bereik = 10 mm, schakeluitgang = PNP NO NO NO NO/NC NO NO NO NO, schakelfrequentie = 300 Hz, behuizingsmateriaal = messing, vernikkeld, actief oppervlak, materiaal = PBT, aansluiting = kabel, 5,00 m, siliconen, bedrijfsspanning Ub = 10...30 VDC, omgevingstemperatuur = -25...120 °C, beschermingsklasse = IP67, goedkeuring/conformiteit = CE CE, UKCA, WEEE

De teksten voor dit artikel zijn automatisch vertaald.
