Name: BALLUFF Inductieve sensor Inductief BES02WH BES02WH M12 Quasi vlak PNP (Ø x l) 12 mm x 60.00 mm
Brand: BALLUFF
SKU: 3417372
Availability: BackOrder

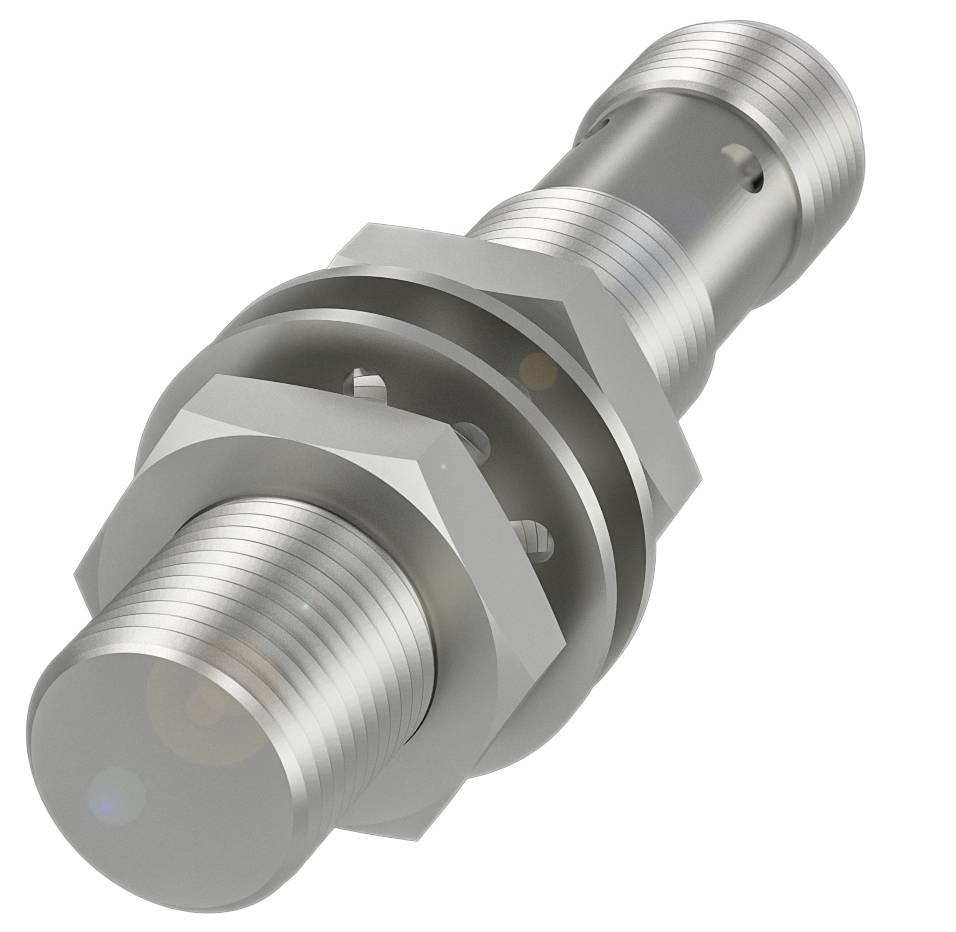

Cilindrisch metalen onderdeel met meerdere schroefdraad en zeskantmoeren, mogelijk een machine-element, op witte achtergrond.

Afbeelding vergelijkbaar

Soortnaam

Inductieve sensor

Max. voedingsspanning

30.0 V

Uitgangen

PNP

Schakelafstand (max.)

4.9 mm

Uitvoering

Inductief

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 2 dec.

Aantal

Stuk(s)

Totaal (€ 134,99 / Stuk)

€ 149,99

-10 %

€ 134,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Balluff BES02WH cilindrische uitvoering voor hoogdrukbestendige toepassingen

Afmetingen: Ø 12 x 60 mm
Model: M12x1
Inbouw: Vrijwel vlak
Bereik: 6 mm
Schakeluitgang: PNP NO-contact

Technische specificaties

Belangrijkste kenmerken:Afmeting: Ø 12 x 60 mm
Actief oppervlak, materiaal: Roestvrij staal
Aansluiting: Connector, M12x1-stekker, 4-polig
Model: M12x1
Bedrijfsspanning Ub: 10...30 VDC
Druksterkte max.: 80 bar
Inbouw: Vrijwel vlak
Behuizingsmateriaal: roestvrij staal
Bereik: 6 mm
Schakeluitgang: PNP NO-contact
Schakelfrequentie: 400 Hz
Veiligheidsklasse: IP67
Omgevingstemperatuur: -25...70 °C.
Extra kenmerken:
Afmetingen: Ø 12 x 60 mm
Bedrijfsspanningsweergave: nee
Functieweergave: Ja
Uitgangsweerstand Ra: 47.0 kOhm
Nominale bedrijfsspanning UE DC: 24 V.
Nominale bedrijfsstroom [Ie]: 200 mA
Nominale isolatiespanning Ui: 75 V DC
Nominale kortsluitstroom: 100 A.
Stand-by kabel tv max.: 60 ms
Bedrijfsspanning Ub: 10...30 VDC
Gebruikscategorie: DC-13
Kleinste bedrijfsstroom in: 0 mA
Belastcapaciteit max. bij UE: 1 μF
Nullaststroom IO max., gedempt: 16 mA
Nullaststroom IO max., ongedempt: 9 mA
Reststroom lr max.: 100 μA
Restrimpel max. (% van UE): 15%
Schakelfrequentie: 400 Hz
Spanningsval statisch max.: 2 V.
Aansluiting: M12x1-stekker, 4-polig, A-gecodeerd
Kortsluitingsbeveiliging: ja
Beveiligd tegen verkeerde polariteit: Ja
Verwisselmogelijkheid beschermd: Ja
Beveiligde schakelafstand SA: 4.9 mm
Hysterese H max. (% van SR): 15,0%
Nominale schakelafstand SN: 6 mm
Realschakelafstand SR: 6 mm
Realschakelafstand SR, tolerantie: ±10%
Temperatuurafwijking max. (% van SR): 10%
Herhalingsnauwkeurigheid max. (% van SR): 5,0%
MTTF (40 °C): 335 A.
Actief oppervlak, materiaal: Roestvrij staal
Aanhaalmoment: 10 Nm ±10%
Formaat: M12x1
Bevestigingslengte: 41.00 mm
Inbouw: Vrijwel vlak
Schakeluitgang: PNP NO-contact
Schakelafstandssymbool: ■
Behuizingsmateriaal: roestvrij staal
En 60068-2-27, shock: Halve sinus, 30 gn, 11 ms
En 60068-2-6, vibratie: 55 Hz, amplitude 1 mm, 3x30 min.
Veiligheidsklasse: IP67
Omgevingstemperatuur: -25...70 °C.
Verontreinigingsgraad: 3
Druksterkte max.: 80 bar
Drukbestendigheid, opmerking: Drukbestendig

Soortnaam: Inductieve sensor

Type: BES02WH

Min. voedingsspanning: 10.0 V

Max. voedingsspanning: 30.0 V

Voedingsspanning: 10.0 - 30.0 V

Uitgangen: PNP

Schakelafstand (max.): 4.9 mm

Schakelfrequentie: 400 Hz

Uitvoering: Inductief

Aansluiting: M12

Type inbouw: Quasi vlak

Grootte: M12

Materiaal (behuizing): RVS

: 1 PNP

: IP67

Min. temperatuur: -25 °C

Max. temperatuur: 70 °C

: 60.00 mm

Diameter: 12 mm

Afm.: (Ø x l) 12 mm x 60.00 mm

Nominale spanning: 24 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3417372 BALLUFF Inductieve sensor Inductief BES02WH BES02WH M12 Quasi vlak PNP (Ø x l) 12 mm x 60.00 mm

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3417372 BALLUFF Inductieve sensor Inductief BES02WH BES02WH M12 Quasi vlak PNP (Ø x l) 12 mm x 60.00 mm

Omschrijving

Onze krachtige inductieve sensoren houden een druk van maximaal 500 bar aan. Ze zijn daarom perfect geschikt voor de positiebewaking van uw hydrauliek, zoals voor de eindcontrole van hydraulische cilinders of de bewaking van klepposities. Afmeting=Ø 12 x 60 mm, model=M12x1, inbouw=quasi vlak, bereik=6 mm, schakeluitgang=PNP NO-NO-contact, schakelfrequentie = 400 Hz, materiaal behuizing = roestvrij staal, actief oppervlak, materiaal = roestvrij staal, aansluiting = connector, M12x1-stekker, 4-polig, bedrijfsspanning Ub=10...30 VDC, omgevingstemperatuur=-25...70 °C, beschermingsklasse=IP67, goedkeuring/conformiteit = CecULusEACWEEE
